Este documento proporciona información sobre el modelado 3D en AutoCAD. Explica que AutoCAD permite crear dibujos en 3D utilizando objetos sólidos, de superficie y de malla. Describe los tres tipos de objetos 3D que se pueden crear: estructuras alambricas, modelos de malla y modelos sólidos. También cubre conceptos como primitivas sólidas y herramientas para modificar y combinar estas primitivas para crear nuevas formas.

1. DIBUJOS
ISOMÉTRICOS
EN 3D
DELAGADO CORONEL JUAN
GABRIEL

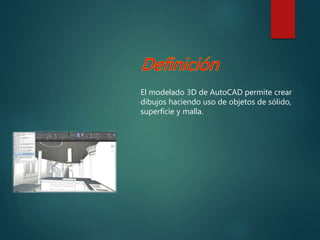

2. El modelado 3D de AutoCAD permite crear
dibujos haciendo uso de objetos de sólido,
superficie y malla.

3. El programa se destaca por tener grandes
características que en cada versión nueva ya
son comunes .Al igual que otros programas de
diseño asistido por computadora, AutoCAD
gestiona una base de datos de entidades
geométricas (puntos, líneas, arcos, etc.) con la
que se puede operar a través de una pantalla
gráfica en la que se muestran éstas, el llamado
editor de dibujo.

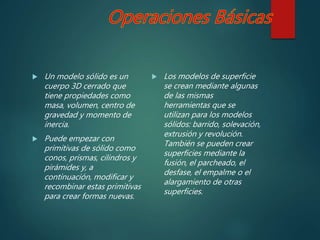

4.  Un modelo sólido es un
cuerpo 3D cerrado que
tiene propiedades como
masa, volumen, centro de
gravedad y momento de
inercia.
 Puede empezar con
primitivas de sólido como
conos, prismas, cilindros y
pirámides y, a
continuación, modificar y
recombinar estas primitivas
para crear formas nuevas.
 Los modelos de superficie
se crean mediante algunas
de las mismas
herramientas que se
utilizan para los modelos
sólidos: barrido, solevación,
extrusión y revolución.
También se pueden crear
superficies mediante la
fusión, el parcheado, el
desfase, el empalme o el
alargamiento de otras
superficies.

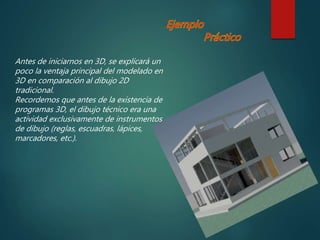

5. Antes de iniciarnos en 3D, se explicará un
poco la ventaja principal del modelado en
3D en comparación al dibujo 2D
tradicional.
Recordemos que antes de la existencia de
programas 3D, el dibujo técnico era una
actividad exclusivamente de instrumentos
de dibujo (reglas, escuadras, lápices,
marcadores, etc.).

6. :
En este tutorial se enseñarán los comandos
básicos del modelado 3D en Autocad, así
como herramientas y usos del sistema UCS.
Para ello debemos abrir un nuevo archivo
(file >> new) y seleccionamos como
plantilla el archivo acad3D.dwt:

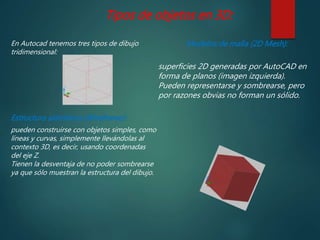

7. Tipos de objetos en 3D:
En Autocad tenemos tres tipos de dibujo
tridimensional:
Estructura alámbrica (Wireframe):
pueden construirse con objetos simples, como
líneas y curvas, simplemente llevándolas al
contexto 3D, es decir, usando coordenadas
del eje Z.
Tienen la desventaja de no poder sombrearse
ya que sólo muestran la estructura del dibujo.
Modelos de malla (2D Mesh):
superficies 2D generadas por AutoCAD en
forma de planos (imagen izquierda).
Pueden representarse y sombrearse, pero
por razones obvias no forman un sólido.

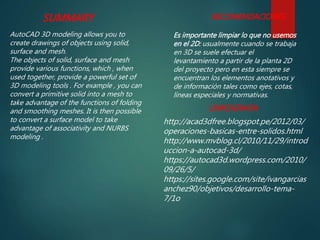

8. SUMMARY
AutoCAD 3D modeling allows you to
create drawings of objects using solid,
surface and mesh.
The objects of solid, surface and mesh
provide various functions, which , when
used together, provide a powerful set of
3D modeling tools . For example , you can
convert a primitive solid into a mesh to
take advantage of the functions of folding
and smoothing meshes. It is then possible
to convert a surface model to take
advantage of associativity and NURBS
modeling .
RECOMENDACIONES
Es importante limpiar lo que no usemos
en el 2D: usualmente cuando se trabaja
en 3D se suele efectuar el
levantamiento a partir de la planta 2D
del proyecto pero en esta siempre se
encuentran los elementos anotativos y
de información tales como ejes, cotas,
líneas especiales y normativas.
LINKOGRAFIA
http://acad3dfree.blogspot.pe/2012/03/
operaciones-basicas-entre-solidos.html
http://www.mvblog.cl/2010/11/29/introd
uccion-a-autocad-3d/
https://autocad3d.wordpress.com/2010/
09/26/5/
https://sites.google.com/site/ivangarcias
anchez90/objetivos/desarrollo-tema-
7/1o

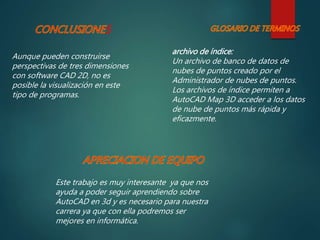

9. S
Aunque pueden construirse
perspectivas de tres dimensiones
con software CAD 2D, no es
posible la visualización en este
tipo de programas.
Este trabajo es muy interesante ya que nos
ayuda a poder seguir aprendiendo sobre
AutoCAD en 3d y es necesario para nuestra
carrera ya que con ella podremos ser
mejores en informática.
archivo de índice:
Un archivo de banco de datos de
nubes de puntos creado por el
Administrador de nubes de puntos.
Los archivos de índice permiten a
AutoCAD Map 3D acceder a los datos
de nube de puntos más rápida y
eficazmente.
