1. DISEÑO ARQUITECTONICO
TEMA: RELLENOS

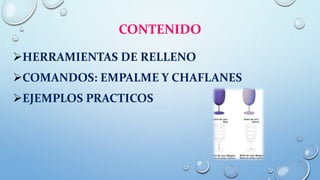

2. CONTENIDO
HERRAMIENTAS DE RELLENO
COMANDOS: EMPALME Y CHAFLANES
EJEMPLOS PRACTICOS

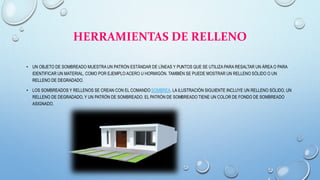

3. HERRAMIENTAS DE RELLENO
• UN OBJETO DE SOMBREADO MUESTRA UN PATRÓN ESTÁNDAR DE LÍNEAS Y PUNTOS QUE SE UTILIZA PARA RESALTAR UN ÁREA O PARA
IDENTIFICAR UN MATERIAL, COMO POR EJEMPLO ACERO U HORMIGÓN. TAMBIÉN SE PUEDE MOSTRAR UN RELLENO SÓLIDO O UN
RELLENO DE DEGRADADO.
• LOS SOMBREADOS Y RELLENOS SE CREAN CON EL COMANDO SOMBREA. LA ILUSTRACIÓN SIGUIENTE INCLUYE UN RELLENO SÓLIDO, UN
RELLENO DE DEGRADADO, Y UN PATRÓN DE SOMBREADO. EL PATRÓN DE SOMBREADO TIENE UN COLOR DE FONDO DE SOMBREADO
ASIGNADO.

4. COMANDO EMPALME
• EL COMANDO FILLET O EMPALME NOS PERMITE EMPALMAR DOS LÍNEAS DEL DIBUJO CON UN ARCO O CON UN VÉRTICE.
SI NUESTRA INTENCIÓN ES CREAR ESQUINAS REDONDEADAS, ESPECIFICANDO EL RADIO DE CURVATURA, PODREMOS
UTILIZAR EL COMANDO EMPALME, PARA LO CUAL SE EJECUTAN DOS PASOS, DE MANERA SIMILAR AL COMANDO
CHAFLÁN: EN EL PRIMERO ESPECIFICAREMOS EL RADIO DEL ARCO DE EMPALME QUE UNIRÁ A LAS DOS LÍNEAS Y EN EL
SEGUNDO SELECCIONAREMOS LAS LÍNEAS A EMPALMAR.

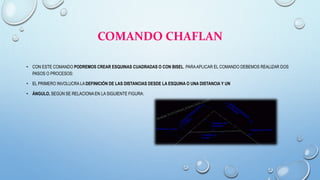

5. COMANDO CHAFLAN
• CON ESTE COMANDO PODREMOS CREAR ESQUINAS CUADRADAS O CON BISEL. PARAAPLICAR EL COMANDO DEBEMOS REALIZAR DOS
PASOS O PROCESOS:
• EL PRIMERO INVOLUCRA LA DEFINICIÓN DE LAS DISTANCIAS DESDE LA ESQUINA O UNA DISTANCIA Y UN
• ÁNGULO, SEGÚN SE RELACIONA EN LA SIGUIENTE FIGURA:

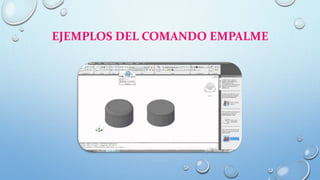

6. EJEMPLOS DEL COMANDO EMPALME

7. EJEMPLOS DEL COMANDO CHAFLAN

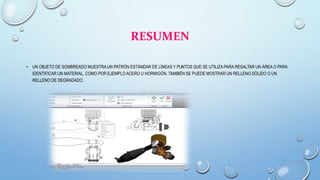

8. RESUMEN
• UN OBJETO DE SOMBREADO MUESTRA UN PATRÓN ESTÁNDAR DE LÍNEAS Y PUNTOS QUE SE UTILIZA PARA RESALTAR UN ÁREA O PARA
IDENTIFICAR UN MATERIAL, COMO POR EJEMPLO ACERO U HORMIGÓN. TAMBIÉN SE PUEDE MOSTRAR UN RELLENO SÓLIDO O UN
RELLENO DE DEGRADADO.

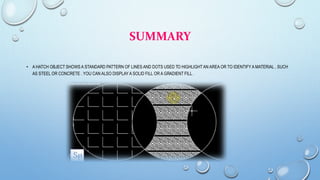

9. SUMMARY
• A HATCH OBJECT SHOWS A STANDARD PATTERN OF LINES AND DOTS USED TO HIGHLIGHTAN AREA OR TO IDENTIFY A MATERIAL , SUCH
AS STEEL OR CONCRETE . YOU CAN ALSO DISPLAY A SOLID FILL OR A GRADIENT FILL .

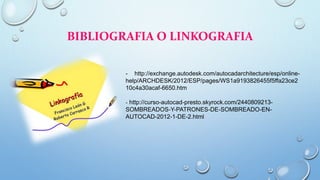

10. BIBLIOGRAFIA O LINKOGRAFIA
- http://exchange.autodesk.com/autocadarchitecture/esp/online-
help/ARCHDESK/2012/ESP/pages/WS1a9193826455f5ffa23ce2
10c4a30acaf-6650.htm
- http://curso-autocad-presto.skyrock.com/2440809213-
SOMBREADOS-Y-PATRONES-DE-SOMBREADO-EN-
AUTOCAD-2012-1-DE-2.html
