Este documento describe diferentes tipos de objetos geométricos que se pueden crear en AutoCAD. Explica que los dibujos complejos están formados por componentes simples como líneas y círculos. Luego describe objetos compuestos más complejos como regiones, polilíneas y splines. Finalmente, detalla las propiedades de los objetos de texto como la justificación, espaciado entre líneas y ancho.

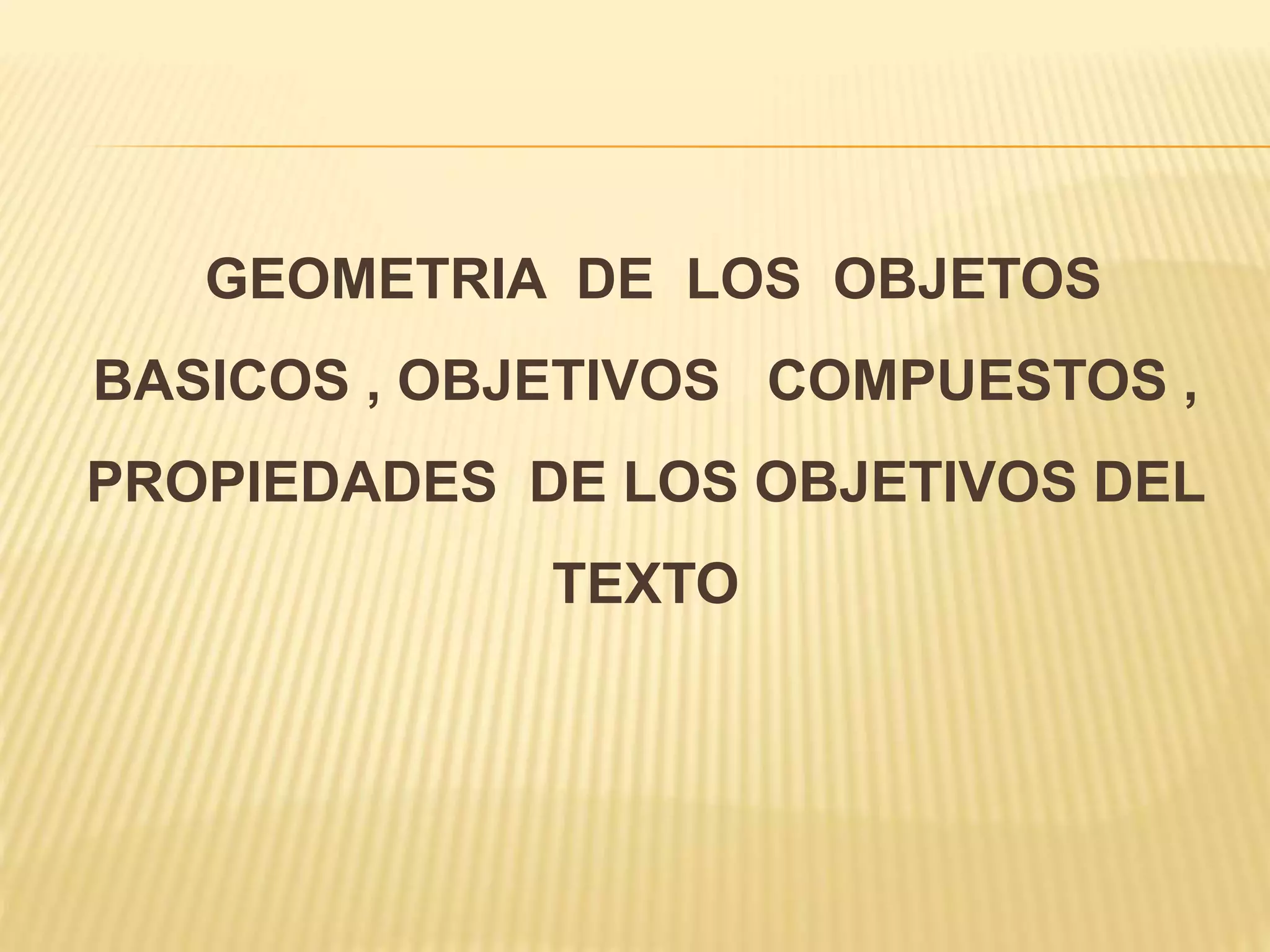

1. GEOMETRIA DE LOS OBJETOS
BASICOS , OBJETIVOS COMPUESTOS ,
PROPIEDADES DE LOS OBJETIVOS DEL
TEXTO

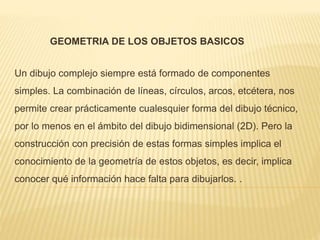

2. GEOMETRIA DE LOS OBJETOS BASICOS
Un dibujo complejo siempre está formado de componentes
simples. La combinación de líneas, círculos, arcos, etcétera, nos
permite crear prácticamente cualesquier forma del dibujo técnico,
por lo menos en el ámbito del dibujo bidimensional (2D). Pero la
construcción con precisión de estas formas simples implica el
conocimiento de la geometría de estos objetos, es decir, implica
conocer qué información hace falta para dibujarlos. .

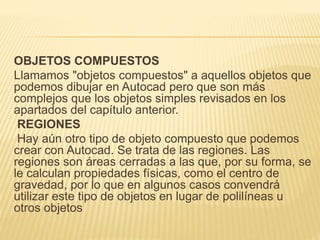

3. OBJETOS COMPUESTOS
Llamamos "objetos compuestos" a aquellos objetos que
podemos dibujar en Autocad pero que son más
complejos que los objetos simples revisados en los
apartados del capítulo anterior.
REGIONES
Hay aún otro tipo de objeto compuesto que podemos
crear con Autocad. Se trata de las regiones. Las
regiones son áreas cerradas a las que, por su forma, se
le calculan propiedades físicas, como el centro de
gravedad, por lo que en algunos casos convendrá
utilizar este tipo de objetos en lugar de polilíneas u
otros objetos

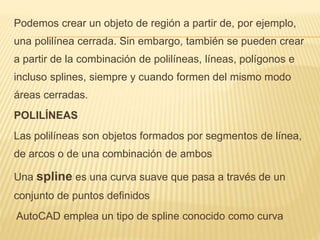

4. Podemos crear un objeto de región a partir de, por ejemplo,
una polilínea cerrada. Sin embargo, también se pueden crear
a partir de la combinación de polilíneas, líneas, polígonos e
incluso splines, siempre y cuando formen del mismo modo
áreas cerradas.
POLILÍNEAS
Las polilíneas son objetos formados por segmentos de línea,
de arcos o de una combinación de ambos
Una spline es una curva suave que pasa a través de un
conjunto de puntos definidos
AutoCAD emplea un tipo de spline conocido como curva

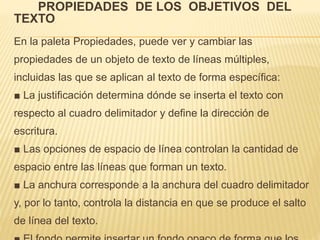

5. PROPIEDADES DE LOS OBJETIVOS DEL
TEXTO
En la paleta Propiedades, puede ver y cambiar las
propiedades de un objeto de texto de líneas múltiples,
incluidas las que se aplican al texto de forma específica:
■ La justificación determina dónde se inserta el texto con
respecto al cuadro delimitador y define la dirección de
escritura.
■ Las opciones de espacio de línea controlan la cantidad de
espacio entre las líneas que forman un texto.
■ La anchura corresponde a la anchura del cuadro delimitador
y, por lo tanto, controla la distancia en que se produce el salto
de línea del texto.
■ El fondo permite insertar un fondo opaco de forma que los
