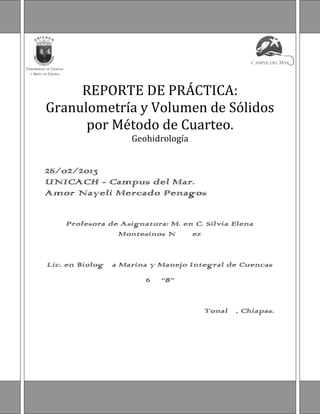

REPORTE DE PRÁCTICA:
Granulometría y Volumen de Sólidos
por Método de Cuarteo.
Geohidrología
28/02/2013
UNICACH - Campus del Mar.
Amor Nayeli Mercado Penagos
Profesora de Asignatura: M. en C. Silvia Elena
Montesinos Núñez
Lic. en Biología Marina y Manejo Integral de Cuencas
6° “B”
Tonalá, Chiapas.

2. ÍNDICE
Introducción.......................................................................................................... 2
Marco Teórico ...................................................................................................... 2
Objetivo ................................................................................................................ 4
Materiales............................................................................................................. 4
Métodos y Desarrollo ........................................................................................... 5
Memoria de Cálculos............................................................................................ 6
Datos de los pesos de los recipientes
Peso de cada fracción después del Método de Cuarteo
Peso retenido por cada tamiz
Cálculos
Resultados y Conclusiones .................................................................................. 8
Gráficos
Anexos Fotográficos............................................................................................. 10
Recolección de la muestra
Materiales de Laboratorio
Método de Cuarteo
Tamizado y Peso
Secado al Horno
Bibliografía ........................................................................................................... 13
Página

3. 2

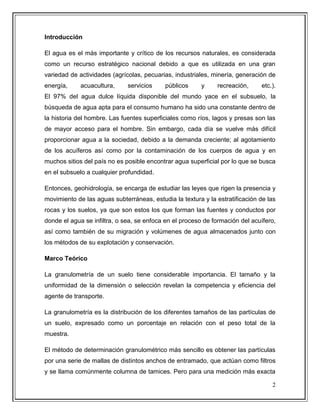

Introducción
El agua es el más importante y crítico de los recursos naturales, es considerada
como un recurso estratégico nacional debido a que es utilizada en una gran
variedad de actividades (agrícolas, pecuarias, industriales, minería, generación de
energía, acuacultura, servicios públicos y recreación, etc.).
El 97% del agua dulce líquida disponible del mundo yace en el subsuelo, la
búsqueda de agua apta para el consumo humano ha sido una constante dentro de
la historia del hombre. Las fuentes superficiales como ríos, lagos y presas son las
de mayor acceso para el hombre. Sin embargo, cada día se vuelve más difícil
proporcionar agua a la sociedad, debido a la demanda creciente; al agotamiento
de los acuíferos así como por la contaminación de los cuerpos de agua y en
muchos sitios del país no es posible encontrar agua superficial por lo que se busca
en el subsuelo a cualquier profundidad.
Entonces, geohidrología, se encarga de estudiar las leyes que rigen la presencia y
movimiento de las aguas subterráneas, estudia la textura y la estratificación de las
rocas y los suelos, ya que son estos los que forman las fuentes y conductos por
donde el agua se infiltra, o sea, se enfoca en el proceso de formación del acuífero,
así como también de su migración y volúmenes de agua almacenados junto con
los métodos de su explotación y conservación.
Marco Teórico
La granulometría de un suelo tiene considerable importancia. El tamaño y la
uniformidad de la dimensión o selección revelan la competencia y eficiencia del
agente de transporte.
La granulometría es la distribución de los diferentes tamaños de las partículas de
un suelo, expresado como un porcentaje en relación con el peso total de la
muestra.
El método de determinación granulométrico más sencillo es obtener las partículas
por una serie de mallas de distintos anchos de entramado, que actúan como filtros
y se llama comúnmente columna de tamices. Pero para una medición más exacta

4. 3
se utiliza un granulómetro láser, cuyo rayo difracta en las partículas para poder
determinar su tamaño:
La granulometría de una base de agregados se define como la distribución del
tamaño de sus partículas.
La granulometría nos ayuda a determinar el porcentaje del material que es
retenido en cada uno de los tamices.
Tenemos diferentes tipos de granulometría:
1. Bien Granulada.- Se obtiene cuando el agregado presenta una distribución
uniforme de mayor a menor.
2. Mal Granulada.- No hay una continuidad entre el porcentaje de cada tamiz.
3. Uniforme.- Se presenta cuando el agregado tiene partículas del mismo
tamaño.
4. Abierta o Discontinua.- Se produce cuando en ciertos tamices no se ha
retenido material.
Método de Cuarteo
Este sencillo método consiste en ir reduciendo la muestra hasta obtener un
tamaño proporcionado, separándola en cuatro partes iguales. Existen dos tipos de
métodos de cuarteos:
 Manual: consiste en colocar la muestra de suelo, sobre una superficie
plana, dura y limpia, donde no pueda haber pérdida de material. Se
homogeniza la muestra uniformemente y después se divide en cuatro
partes proporcionales. Y para hacer los análisis se utiliza una cuarta parte.
 Mecánico: se distribuye uniformemente la fracción de suelo estudiada en un
pequeño canal de metal con 4 subdivisiones.

5. 4

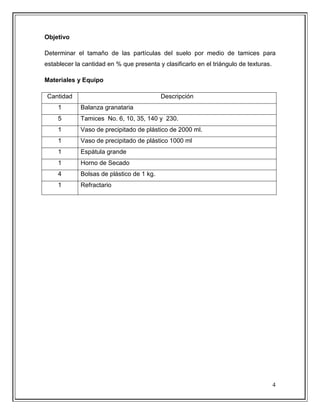

Objetivo
Determinar el tamaño de las partículas del suelo por medio de tamices para
establecer la cantidad en % que presenta y clasificarlo en el triángulo de texturas.
Materiales y Equipo
Cantidad Descripción
1 Balanza granataria
5 Tamices No. 6, 10, 35, 140 y 230.
1 Vaso de precipitado de plástico de 2000 ml.
1 Vaso de precipitado de plástico 1000 ml
1 Espátula grande
1 Horno de Secado
4 Bolsas de plástico de 1 kg.
1 Refractario

6. 5
Métodos y Desarrollo
El miércoles 20 de febrero del presente año, en la ranchería del Río Tiltepec se
llevó a cabo la recolección de la muestra de suelo en las coordenadas 16° 07’
51.2’’ LN y 43° 46’ 59.4’’ LO. A una altura de 83 msnm.
La extracción de dicha muestra edáfica acompañada de materia orgánica se
efectuó a 10m de la orilla del río en una profundidad de 25 cm; en ese sitio la
biomasa (hojarasca) presente alcanzaba una altura de 12 cm. *Checar anexos
fotográficos.
1) Después de la recolección, el día jueves 21 de febrero, en el laboratorio del
campus, se colocó la muestra de campo sobre una superficie plana cubierta
con una lona plastificada y se homogenizó dicha muestra.
2) Una vez revuelta la muestra, se distribuyó en 4 partes iguales, aplicando el
método de cuarteo manual.
3) Se seleccionó una cuarta parte de dicha partición para comenzar con la
prueba. Las otras tres cuartas partes sobrantes se guardaron por separado
en bolsas de plástico.
4) La fracción a estudiar que se seleccionó en el paso anterior se depositó en
el vaso de precipitado de 2 000 ml, dicho vaso se tuvo que pesar antes.
5) Se pasó la cuarta parte de la muestra de suelo en el tamiz No. 6
6) Repetir el paso 6 con los tamices posteriores: No. 10, 35, 140 y 230.
7) Situar en el refractario de vidrio la cantidad de material edáfico que se coló
en último tamiz (No. 230), pesarlo y meterlo al horno de secado.
8) Calcular la diferencia en peso de la muestra de suelo seco.

7. 6
Memoria de Cálculos
Datos de los pesos de los recipientes
Peso de bolsa de plástico 2.8 gr.
Peso del vaso de precipitado de 2,000 ml 152 gr.
Peso del refractario 1646.8 gr.
Peso de cada fracción después del Método de Cuarteo
Medida de la fracción 1 795.7 gr 2.8 gr 792.9 gr
Medida de la fracción 2 736.5 gr 2.8 gr 733.7 gr
Medida de la fracción 3 761.6 gr 2.8 gr 758.8 gr
Medida de la fracción 4
(fracción estudiada)
879.5 gr 2.8 gr 876.7 gr
Peso retenido por cada tamiz
N. DE
TAMIZ
PESO RETENIDO MATERIA ORGANICA
6 263.3 gr 152 gr 51.3 gr. 2.1 gr
10 205.1 gr 152 gr 53.1 gr. 3.0 gr
35 305.5 gr 152 gr 153.5 gr 1.3 gr
140 582.0 gr 152 gr 430 gr. 0
230 218.0 gr 152 gr 66 gr. 0

8. 7

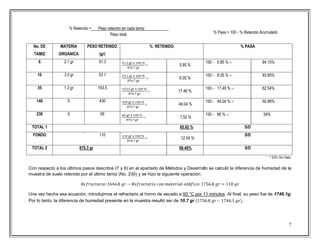

% Retenido = Peso retenido en cada tamiz
* S/D= Sin Dato.
Con respecto a los últimos pasos descritos (7 y 8) en el apartado de Métodos y Desarrollo se calculó la diferencia de humedad de la
muestra de suelo retenido por el último tamiz (No. 230) y se hizo la siguiente operación:
Una vez hecha esa ecuación, introdujimos el refractario al horno de secado a 50 °C por 11 minutos. Al final, su peso fue de 1746.1g.
Por lo tanto, la diferencia de humedad presente en la muestra resultó ser de 10.7 gr – .
No. DE
TAMIZ
MATERIA
ORGÁNICA
PESO RETENIDO
(gr)
% RETENIDO % PASA
6 2.1 gr 51.3
5.85 %
100 5.85 % 94.15%
10 3.0 gr 53.1
6.05 %
100 6.05 % 93.95%
35 1.3 gr 153.5
17.46 %
100 17.46 % 82.54%
140 0 430
49.04 %
100 49.04 % 50.96%
230 0 66
7.52 %
100 66 % 34%
TOTAL 1 85.92 % S/D
FONDO 110
12.54 %
S/D
TOTAL 2 870.3 gr 98.46% S/D
Peso total % Pasa = 100 - % Retenido Acumulado

9. 8
Margen de error o pérdida de material en el proceso de la práctica:

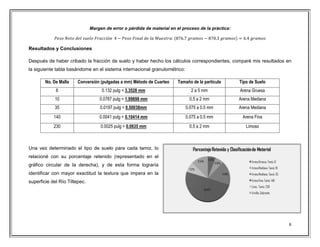

Resultados y Conclusiones
Después de haber cribado la fracción de suelo y haber hecho los cálculos correspondientes, comparé mis resultados en
la siguiente tabla basándome en el sistema internacional granulométrico:
No. De Malla Conversión (pulgadas a mm) Método de Cuarteo Tamaño de la partícula Tipo de Suelo
6 0.132 pulg = 3.3528 mm 2 a 5 mm Arena Gruesa
10 0.0787 pulg = 1.99898 mm 0.5 a 2 mm Arena Mediana
35 0.0197 pulg = 0.50038mm 0.075 a 0.5 mm Arena Mediana
140 0.0041 pulg = 0.10414 mm 0.075 a 0.5 mm Arena Fina
230 0.0025 pulg = 0.0635 mm 0.5 a 2 mm Limoso
Una vez determinado el tipo de suelo para cada tamiz, lo
relacioné con su porcentaje retenido (representado en el
gráfico circular de la derecha), y de esta forma lograría
identificar con mayor exactitud la textura que impera en la
superficie del Río Tiltepec.

10. 9

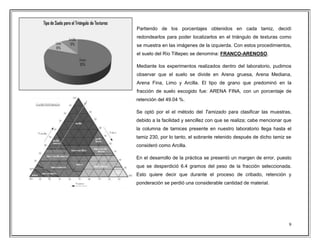

Partiendo de los porcentajes obtenidos en cada tamiz, decidí
redondearlos para poder localizarlos en el triángulo de texturas como
se muestra en las imágenes de la izquierda. Con estos procedimientos,
el suelo del Río Tiltepec se denomina: FRANCO-ARENOSO.
Mediante los experimentos realizados dentro del laboratorio, pudimos
observar que el suelo se divide en Arena gruesa, Arena Mediana,
Arena Fina, Limo y Arcilla. El tipo de grano que predominó en la
fracción de suelo escogido fue: ARENA FINA, con un porcentaje de
retención del 49.04 %.
Se optó por el el método del Tamizado para clasificar las muestras,
debido a la facilidad y sencillez con que se realiza; cabe mencionar que
la columna de tamices presente en nuestro laboratorio llega hasta el
tamiz 230, por lo tanto, el sobrante retenido después de dicho tamiz se
consideró como Arcilla.
En el desarrollo de la práctica se presentó un margen de error, puesto
que se desperdició 6.4 gramos del peso de la fracción seleccionada.
Esto quiere decir que durante el proceso de cribado, retención y
ponderación se perdió una considerable cantidad de material.

11. 10
Por último, la información obtenida del análisis granulométrico puede utilizarse
para medir la capacidad de infiltración que tiene el agua en la zona estudiada y la
Geohidrología se encarga de estudiar dichas características.
Anexos Fotográficos
Recolección de Muestra de Suelo
Materiales utilizados en el laboratorio

12. 11

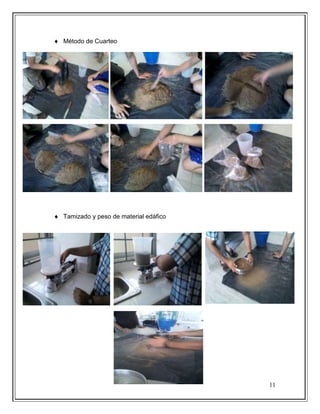

Método de Cuarteo
Tamizado y peso de material edáfico

13. 12
Secado al horno de la materia sobrante en refractario.

14. 13
Bibliografía y Páginas Web consultadas:
ANÓNIMO. (2010). Granulometría De Suelos. Disponible en línea:
<http://www.buenastareas.com/ensayos/Granulometria-De-
Suelos/763754.html>.
ANÓNIMO. (2011). Geohidrología=Hidrogeología. Disponible en línea:
<http://www.buenastareas.com/ensayos/Geohidrologia/2096226.html>
ECURED. Granulometría. Disponible en línea:
http://www.ecured.cu/index.php/Granulometr%C3%ADa
GEOPROSPECT. Geohidrología. Disponible en línea:
<http://geoprospect.com.mx/inicio2/index.php?option=com_content&view=ar
ticle&id=10&Itemid=39>.
LOUIS Jean Vignaud. (2011). La Geohidrología, ciencia que estudia el agua en las
rocas. Disponible en línea: <http://suite101.net/article/la-geohidrologia-
ciencia-que-estudia-el-agua-en-las-rocas-a39634#axzz2LxhmTXZb>.
YORY, Sanabria Fabián Leonardo. Clasificación e Identificación de Suelos.
Disponible en línea: <http://www.unilibresoc.edu.co/mecsuelos/>.
