Este informe describe los procedimientos para realizar dos métodos de análisis granulométrico, "por lavado y por secado", en un laboratorio de suelos. El primer método, análisis granulométrico por lavado, es uno de los más exactos y permite analizar el material a través de diferentes tamices para determinar su distribución de tamaños de partículas. El informe también explica el procedimiento de cuarteo de la muestra de suelo y los cálculos y equipos necesarios para ambos métodos de análisis.

1. UNIVERSIDAD ALAS PERUANAS
“INGENIERÍA CIVIL”
CURSO:
TECNOLOGIA DEL CONCRETO
TRABAJO:
INFORME DE ENSAYOS A REALIZAR EN UN
LABORATORIO DE CONCRETO
ALUMNO:
JUAN CARLOS LEON CHARCA
AÑO: 2016

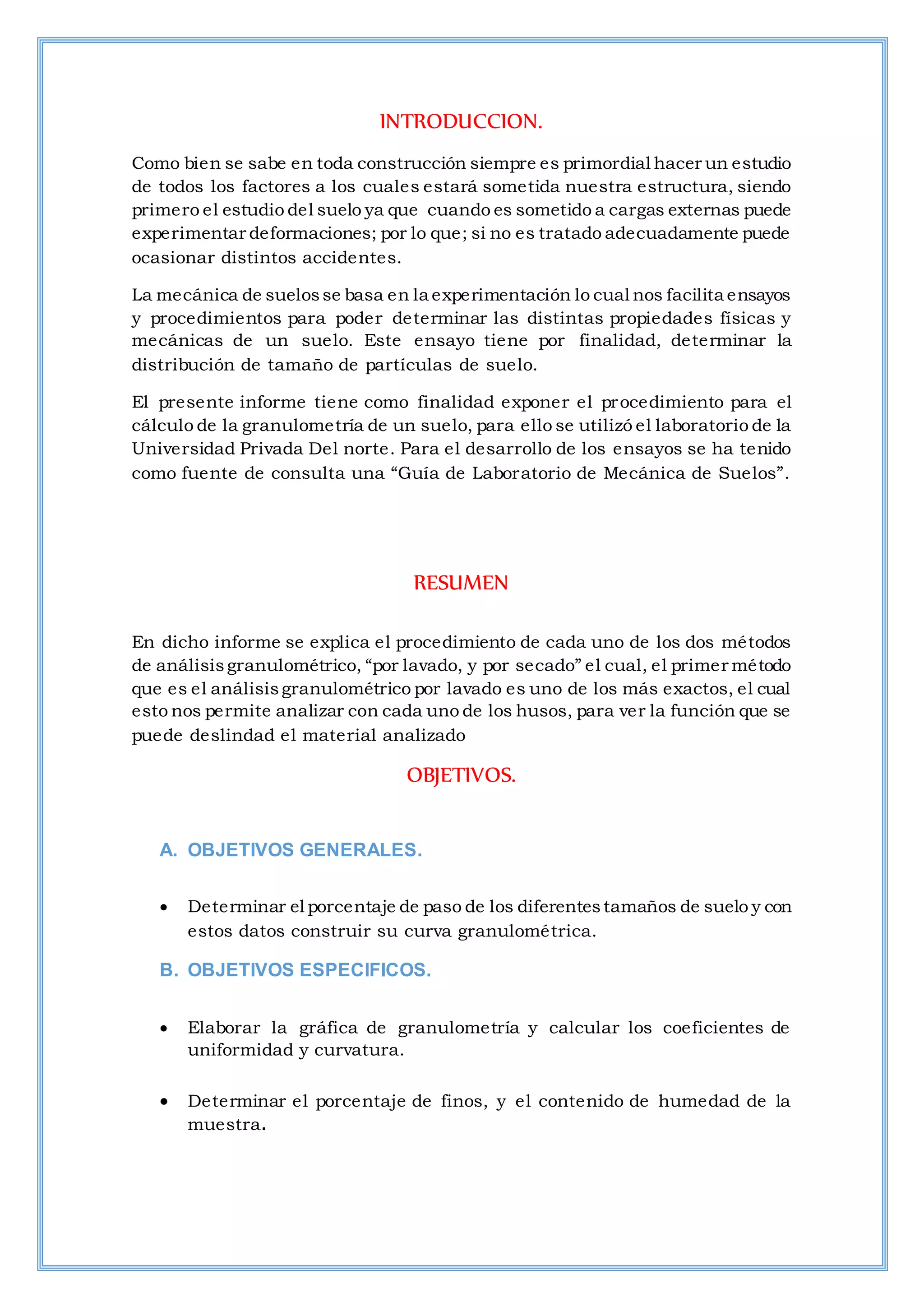

2. INTRODUCCION.
Como bien se sabe en toda construcción siempre es primordial hacer un estudio
de todos los factores a los cuales estará sometida nuestra estructura, siendo
primero el estudio del suelo ya que cuando es sometido a cargas externas puede
experimentar deformaciones; por lo que; si no es tratado adecuadamente puede
ocasionar distintos accidentes.
La mecánica de suelosse basa en la experimentación lo cual nos facilita ensayos
y procedimientos para poder determinar las distintas propiedades físicas y
mecánicas de un suelo. Este ensayo tiene por finalidad, determinar la
distribución de tamaño de partículas de suelo.
El presente informe tiene como finalidad exponer el procedimiento para el
cálculo de la granulometría de un suelo, para ello se utilizó el laboratorio de la
Universidad Privada Del norte. Para el desarrollo de los ensayos se ha tenido
como fuente de consulta una “Guía de Laboratorio de Mecánica de Suelos”.
RESUMEN
En dicho informe se explica el procedimiento de cada uno de los dos métodos
de análisisgranulométrico, “por lavado, y por secado” el cual, el primer método
que es el análisisgranulométrico por lavado es uno de los más exactos, el cual
esto nos permite analizar con cada uno de los husos, para ver la función que se
puede deslindad el material analizado
OBJETIVOS.
A. OBJETIVOS GENERALES.
 Determinar el porcentaje de paso de los diferentestamaños de suelo y con
estos datos construir su curva granulométrica.
B. OBJETIVOS ESPECIFICOS.
 Elaborar la gráfica de granulometría y calcular los coeficientes de
uniformidad y curvatura.
 Determinar el porcentaje de finos, y el contenido de humedad de la
muestra.

3. CUARTEO
Este es un ensayo por el cual podremos tener muestras representativas para
elaborar otros ensayos de vital importancia, este un ensayo que no nos da
resultados numéricos.
PROCEDIMIENTO. DE CUARTEO
a) Limpiamos la bandeja donde se depositó el material.
b) Luego colocamos la tierra (30Kg) en la bandeja.
c) Luego con la ayuda de la pala procedimos a formar un cono con la
tierra, removiendo de esta manera la tierra desde abajo hacia arriba.
d) Luego cuartemos la tierra en partes (forma de cruz) para homogenizar.
e) sustrajimos de los lados opuestos una propuesta tanteada de
material(tierra)
f) la muestra extraída (lados opuestos), colocamos en bolsas, 3 tierra con
el nombre granulometría y & bolsas de 3 Kg con el nombre
g) Las muestrasde los lados sobrantes, fueron colocados en el saco del cual
fueron sacados al principio y lo utilizaremos mas adelante por si alguno
de nuestros ensayos.
CONCLUSIONES DE CUARTEO
Se realizó con eficacia el cuarteo del material obtenido de estrato
encontrado, dividiendo al material para distintos ensayos
GRANULOMETRÍA MATERIALES Y EQUIPOS.

4. TAMICES.
horno
balanza
FUNDAMENTOS TEORICOS.
GRANULOMETRIA.
Su finalidad es obtener la distribución por tamaño de las partículas presentes
en una muestra de suelo. Así es posible también su clasificación mediante
sistemas como AASHTO o SUCS. El ensayo es importante ya que gran parte de
los criterios de aceptación de suelos para ser utilizados en bases o sub-bases
de carreteras, presas de tierra o diques, drenajes, etc. Dependen de este
análisis.
Para obtener la distribución de tamaños, se emplean tamices normalizados y
numerados, dispuestos en orden decreciente.

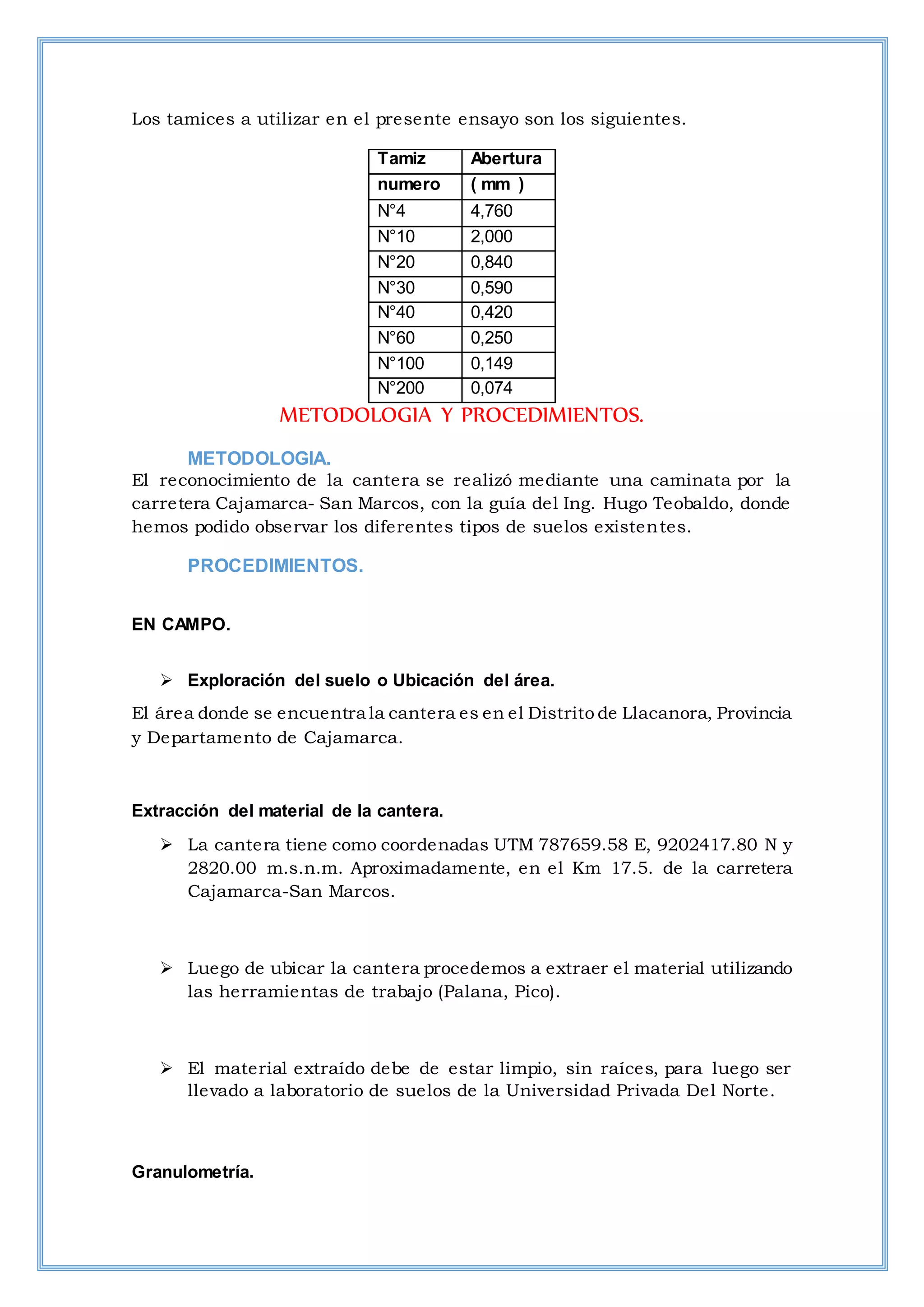

5. Los tamices a utilizar en el presente ensayo son los siguientes.
Tamiz Abertura
numero ( mm )
N°4 4,760
N°10 2,000
N°20 0,840
N°30 0,590
N°40 0,420
N°60 0,250
N°100 0,149
N°200 0,074
METODOLOGIA Y PROCEDIMIENTOS.
METODOLOGIA.
El reconocimiento de la cantera se realizó mediante una caminata por la
carretera Cajamarca- San Marcos, con la guía del Ing. Hugo Teobaldo, donde
hemos podido observar los diferentes tipos de suelos existentes.
PROCEDIMIENTOS.
EN CAMPO.
 Exploración del suelo o Ubicación del área.
El área donde se encuentra la cantera es en el Distrito de Llacanora, Provincia
y Departamento de Cajamarca.
Extracción del material de la cantera.
 La cantera tiene como coordenadas UTM 787659.58 E, 9202417.80 N y
2820.00 m.s.n.m. Aproximadamente, en el Km 17.5. de la carretera
Cajamarca-San Marcos.
 Luego de ubicar la cantera procedemos a extraer el material utilizando
las herramientas de trabajo (Palana, Pico).
 El material extraído debe de estar limpio, sin raíces, para luego ser
llevado a laboratorio de suelos de la Universidad Privada Del Norte.
Granulometría.

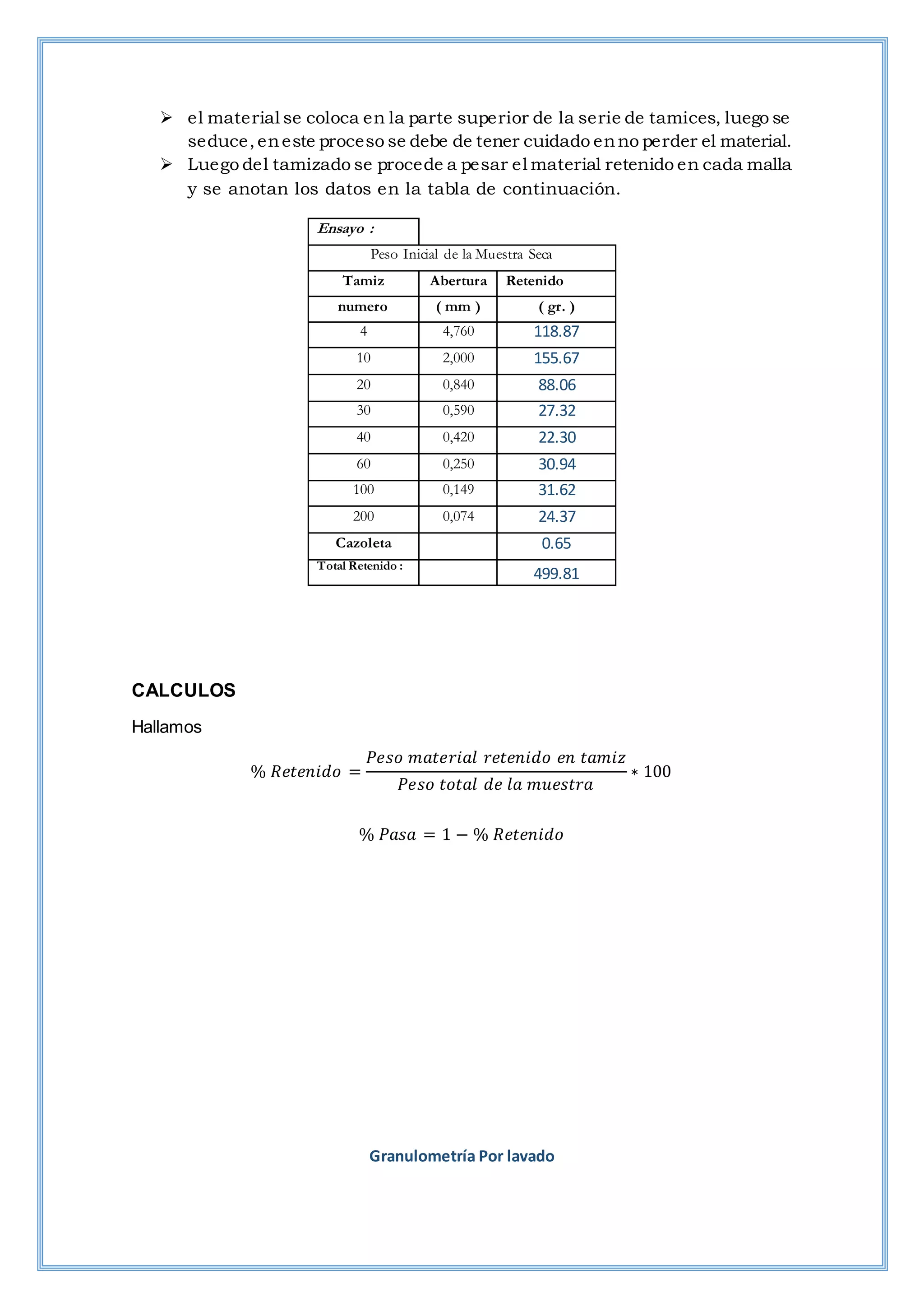

6.  el material se coloca en la parte superior de la serie de tamices, luego se
seduce,eneste proceso se debe de tener cuidado enno perder el material.
 Luego del tamizado se procede a pesar el material retenido en cada malla
y se anotan los datos en la tabla de continuación.
Ensayo :
Peso Inicial de la Muestra Seca
Tamiz Abertura Retenido
numero ( mm ) ( gr. )
4 4,760 118.87
10 2,000 155.67
20 0,840 88.06
30 0,590 27.32
40 0,420 22.30
60 0,250 30.94
100 0,149 31.62
200 0,074 24.37
Cazoleta 0.65
Total Retenido :
499.81
CALCULOS
Hallamos
% 𝑅𝑒𝑡𝑒𝑛𝑖𝑑𝑜 =
𝑃𝑒𝑠𝑜 𝑚𝑎𝑡𝑒𝑟𝑖𝑎𝑙 𝑟𝑒𝑡𝑒𝑛𝑖𝑑𝑜 𝑒𝑛 𝑡𝑎𝑚𝑖𝑧
𝑃𝑒𝑠𝑜 𝑡𝑜𝑡𝑎𝑙 𝑑𝑒 𝑙𝑎 𝑚𝑢𝑒𝑠𝑡𝑟𝑎
∗ 100
% 𝑃𝑎𝑠𝑎 = 1 − % 𝑅𝑒𝑡𝑒𝑛𝑖𝑑𝑜
Granulometría Por lavado

7. MALLA ESTANDAR ABERTURA Peso Retenido %RETENIDO
%RETENIDO
ACUMULADO
%QUEPASA
3/8 9.530 0.00 0.00 0.00 100.00
4 4.750 118.87 23.78 23.78 76.22
10 2.000 155.67 31.15 54.93 45.07
20 0.850 88.06 17.62 72.55 27.45
30 0.600 27.32 5.47 78.01 21.99
40 0.426 22.30 4.46 82.47 17.53
60 0.250 30.94 6.19 88.67 11.33
100 0.149 31.62 6.33 94.99 5.01
200 0.075 24.37 4.88 99.87 0.13
cazoleta 0.65 0.13 100.00 0.00
∑ 499.81
EN LABORATORIO “ANALISIS GRANULOMETRICO POR SECADO”
 Primero se pesó la tara a utilizar para la muestra.
 Luego agregamos la muestra de manera vertical y en caída libre en la tara
para ser pesado y luego llevarlo al horno, por 24 horas.
 Se retira la muestra del horno y se deja enfriar al aire libre, luego
pesamos la muestra para determinar el contenido de humedad del
material
 De la muestra lavada ya extraída del horno, pesamos 500g para el
tamizado
P. Natural +tara 674.00 g
Peso Tara 74.00 g
P. lavado seco 648.05 g
Contenido de H 4.33 %
Granulometría.
 el material se coloca en la parte superior de la serie de tamices, luego se
seduce,eneste proceso se debe de tener cuidado enno perder el material.
 Luego del tamizado se procede a pesar el material retenido en cada malla
y se anotan los datos en la tabla de continuación.

8. Ensayo : 8.154
kg
ANÁLISI GRANULOMÉTRICO SECO
Peso Inicial de la Muestra Seca
Tamiz Abertura Retenido
numero ( mm ) ( gr. )
1 1/2 4,760 429
1¨ 2,000 929
½* 0,840 449.5
3/8¨ 0,590 1685
Nro 4 0,420 897
Cazoleta 45
Total Retenido : 8.154
CALCULOS
Hallamos
% 𝑅𝑒𝑡𝑒𝑛𝑖𝑑𝑜 =
𝑃𝑒𝑠𝑜 𝑚𝑎𝑡𝑒𝑟𝑖𝑎𝑙 𝑟𝑒𝑡𝑒𝑛𝑖𝑑𝑜 𝑒𝑛 𝑡𝑎𝑚𝑖𝑧
𝑃𝑒𝑠𝑜 𝑡𝑜𝑡𝑎𝑙 𝑑𝑒 𝑙𝑎 𝑚𝑢𝑒𝑠𝑡𝑟𝑎
∗ 100
% 𝑃𝑎𝑠𝑎 = 1 − % 𝑅𝑒𝑡𝑒𝑛𝑖𝑑𝑜
CONCLUSIONES Y RECOMENDACIONES.
CONCLUSIONES.
 Mientras menos mallas se tienen no tan acomodada a una curva
granulométrica saldrá el ensayo.
 Concluimos que el material presenta un porcentaje de finos de 63.32 %
y un contenido de humedad de 4.33%
RECOMENDACIONES.
 Es necesario secar la muestra para poder tamizarla en las mallas.
I. ANEXOS.

9. BIBLIOGRAFIA.
 Guía de Laboratorio de
Mecánica de Suelos I” de
Ing. Abraham
Polanco Rodríguez.
 Mecánica de suelos y
cimentaciones
– Ing. Carlos Crespo
Villalaz
 http://www3.ucn.cl/FacultadesInstitutos/laboratorio/calicataM2.htm
 Norma técnica de edificación E.050 suelos y cimentaciones.
