El documento describe la implementación de un decodificador BCD a 7 segmentos utilizando VHDL. Se creó un nuevo proyecto en Aldec HDL donde se escribió el código VHDL para el decodificador. El código contiene una entidad con las entradas y salidas, y una arquitectura con un proceso que decodifica los números BCD de 4 bits a los segmentos requeridos para mostrarlos en un display de 7 segmentos. Al implementar el código en un kit Spartan3e se notó un efecto espejo que se corrigió modificando las combinaciones.

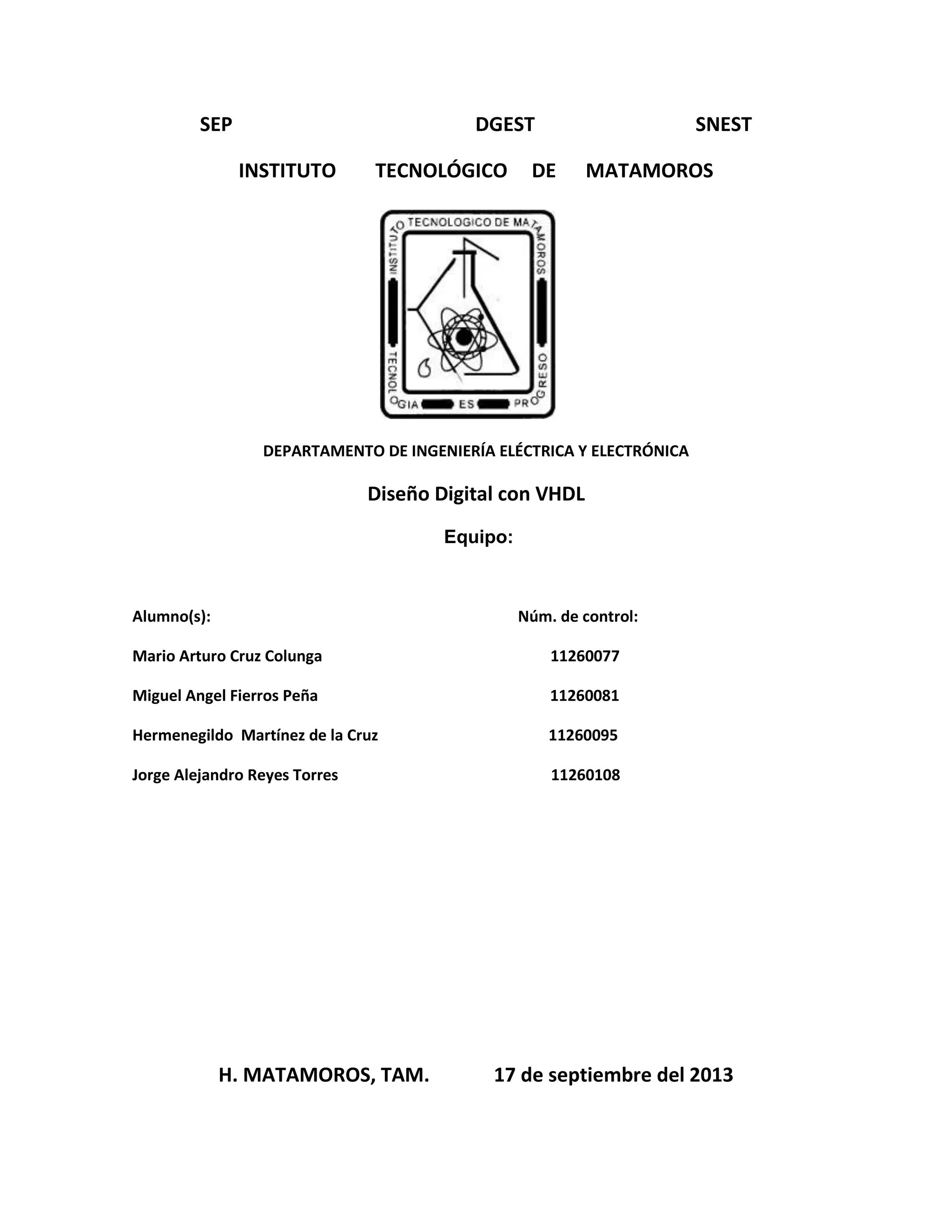

1. SEP
DGEST
INSTITUTO
TECNOLÓGICO
SNEST
DE
MATAMOROS
DEPARTAMENTO DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA
Diseño Digital con VHDL
Equipo:
Alumno(s):
Núm. de control:
Mario Arturo Cruz Colunga
11260077
Miguel Angel Fierros Peña
11260081
Hermenegildo Martínez de la Cruz
11260095
Jorge Alejandro Reyes Torres
11260108
H. MATAMOROS, TAM.
17 de septiembre del 2013

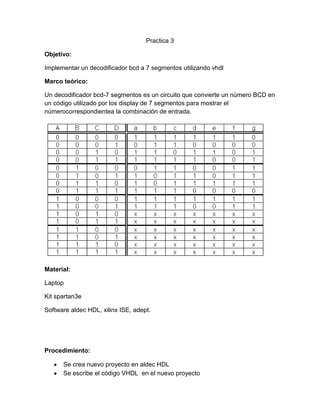

2. Practica 3
Objetivo:
Implementar un decodificador bcd a 7 segmentos utilizando vhdl
Marco teórico:
Un decodificador bcd-7 segmentos es un circuito que convierte un número BCD en
un código utilizado por los display de 7 segmentos para mostrar el
númerocorrespondientea la combinación de entrada.
Material:
Laptop
Kit spartan3e
Software aldec HDL, xilinx ISE, adept.
Procedimiento:
Se crea nuevo proyecto en aldec HDL
Se escribe el código VHDL en el nuevo proyecto

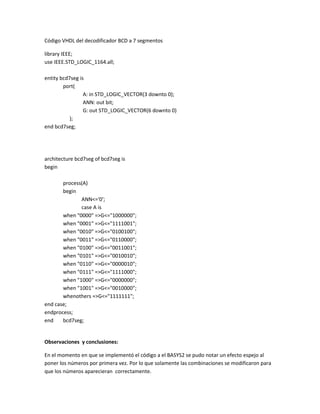

3. Código VHDL del decodificador BCD a 7 segmentos
library IEEE;
use IEEE.STD_LOGIC_1164.all;
entity bcd7seg is
port(
A: in STD_LOGIC_VECTOR(3 downto 0);
ANN: out bit;
G: out STD_LOGIC_VECTOR(6 downto 0)
);
end bcd7seg;
architecture bcd7seg of bcd7seg is
begin
process(A)
begin
ANN<='0';
case A is
when "0000" =>G<="1000000";
when "0001" =>G<="1111001";
when "0010" =>G<="0100100";
when "0011" =>G<="0110000";
when "0100" =>G<="0011001";
when "0101" =>G<="0010010";
when "0110" =>G<="0000010";
when "0111" =>G<="1111000";
when "1000" =>G<="0000000";
when "1001" =>G<="0010000";
whenothers =>G<="1111111";
end case;
endprocess;
end
bcd7seg;
Observaciones y conclusiones:
En el momento en que se implementó el código a el BASYS2 se pudo notar un efecto espejo al
poner los números por primera vez. Por lo que solamente las combinaciones se modificaron para
que los números aparecieran correctamente.
