Taller “Sub Modelo de Peligros Potenciales Múltiples de la Región
Cajamarca “

ESTUDIO DE RIESGO
GEOLÓGICO EN LA REGIÓN
CAJAMARCA
Dirección de Geología Ambiental y Riesgo
Geológico - INGEMMET

Msc. Ing. Bilberto Zavala bzavala@ingemmet.gob.pe

Lima30 de noviembre de 2009 1
PDF created with pdfFactory Pro trial version www.pdffactory.com

CONTENIDO
Ø Presentación
Ø Programa Nacional de Riesgos Geológicos
Ø Metodología
Ø Riesgo Geológico en la región Cajamarca
Ø Conclusiones

2

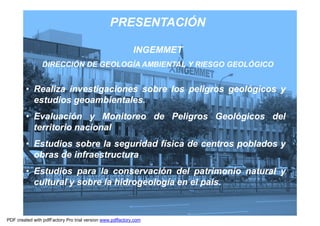

PRESENTACIÓN

INGEMMET
DIRECCIÓN DE GEOLOGÍA AMBIENTAL Y RIESGO GEOLÓGICO

• Realiza investigaciones sobre los peligros geológicos y
estudios geoambientales.
geoambientales.
• Evaluación y Monitoreo de Peligros Geológicos del
territorio nacional
• Estudios sobre la seguridad física de centros poblados y
obras de infraestructura
• Estudios para la conservación del patrimonio natural y
cultural y sobre la hidrogeología en el país.
país.

3

DIRECCIÓN DE GEOLOGÍA AMBIENTAL Y RIESGO GEOLÓGICO

Programa Nacional de Programa Nacional de Programa Nacional
Riesgo Geológico y Hidrogeología Patrimonio y Geoturismo
Geología Ambiental

Riesgo Geológico Estudios
del Territorio Hidrogeológicos

Estudios Geotermalismo
Geoambientales de
Cuencas

Evaluación de
Peligros y Monitoreo
Volcánico

Neotectónica

4

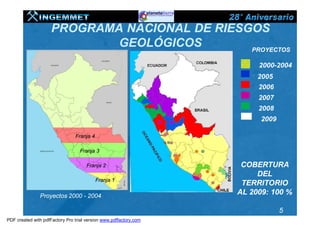

PROGRAMA NACIONAL DE RIESGOS
GEOLÓGICOS PROYECTOS

2000-2004
2005
2006
2007
2008
2009

Franja 4

Franja 3

Franja 2 COBERTURA
DEL
Franja 1
TERRITORIO
Proyectos 2000 - 2004
AL 2009: 100 %

5

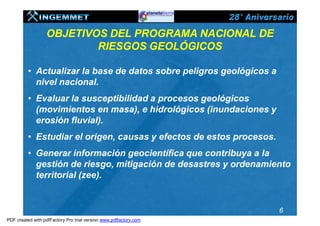

OBJETIVOS DEL PROGRAMA NACIONAL DE
RIESGOS GEOLÓGICOS

• Actualizar la base de datos sobre peligros geológicos a
nivel nacional.
• Evaluar la susceptibilidad a procesos geológicos
(movimientos en masa), e hidrológicos (inundaciones y
erosión fluvial).
• Estudiar el origen, causas y efectos de estos procesos.
• Generar información geocientífica que contribuya a la
gestión de riesgo, mitigación de desastres y ordenamiento
territorial (zee).

6

RECOPILACIÓN DE DATOS IN SITU: TRABAJOS DE CAMPO
• Cartografiado de zonas susceptibles
• Caracterización de macizos rocosos
• Evaluación geológica-geodinámica
• Caracterización geomorfológica

Datos geologicos, geomorfologicos, geodinamicos,etc
7

INVENTARIO DE PELIGROS GEOLÓGICOS Y GEO-
HIDROLÓGICOS

8
8

9

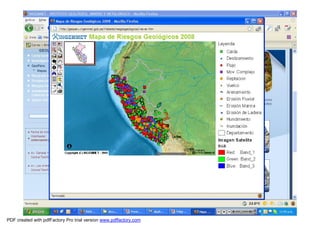

Hasta el momento la BDG cuenta con cerca de
26 000 peligros geológicos inventariados.

10

ESTUDIO DE RIESGO GEOLÓGICO DE CAJAMARCA
La región Cajamarca es afectada frecuentemente por inundaciones, huaycos y
deslizamientos. Pocos estudios muestran su recurrencia (generalmente
información periodística).

Jancos – San Pablo Tabacal-Cachachi

La Púcara, Chota
Choropampa - Magdalena 11

ESTUDIO DE RIESGO GEOLÓGICO DE CAJAMARCA
Las capitales de provincia (Cajamarca, San Marcos, Cajabamba, Jaén, San
Ignacio, Celendín, Chota, Cutervo, San Miguel, etc.), se han expandido en los
últimos años, siendo necesario evaluar los niveles de vulnerabilidad de estas
poblaciones a los peligros geológicos.

JAEN BAMBAMARCA

CAJAMARCA

ESTUDIO INTEGRAL DE LOS PELIGROS GEOLÓGICOS QUE AFECTAN LA
REGIÓN, IDENTIFICANDO SUS ÁREAS MÁS VULNERABLES
12

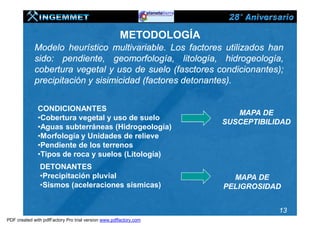

METODOLOGÍA
Modelo heurístico multivariable. Los factores utilizados han
sido: pendiente, geomorfología, litología, hidrogeología,
cobertura vegetal y uso de suelo (fasctores condicionantes);
precipitación y sisimicidad (factores detonantes).

CONDICIONANTES
MAPA DE
•Cobertura vegetal y uso de suelo
SUSCEPTIBILIDAD
•Aguas subterráneas (Hidrogeología)
•Morfología y Unidades de relieve
•Pendiente de los terrenos
•Tipos de roca y suelos (Litología)
DETONANTES
•Precipitación pluvial MAPA DE
•Sismos (aceleraciones sísmicas) PELIGROSIDAD

13

METODOLOGÍA
PMA-
PMA-GCA
IGME

14

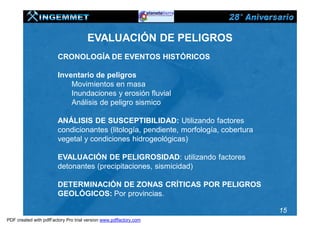

EVALUACIÓN DE PELIGROS
CRONOLOGÍA DE EVENTOS HISTÓRICOS

Inventario de peligros
Movimientos en masa
Inundaciones y erosión fluvial
Análisis de peligro sismico

ANÁLISIS DE SUSCEPTIBILIDAD: Utilizando factores
condicionantes (litología, pendiente, morfología, cobertura
vegetal y condiciones hidrogeológicas)

EVALUACIÓN DE PELIGROSIDAD: utilizando factores
detonantes (precipitaciones, sismicidad)

DETERMINACIÓN DE ZONAS CRÍTICAS POR PELIGROS
GEOLÓGICOS: Por provincias.

15

CRONOLOGÍA DE EVENTOS OCURRIDOS
FECHA DESCRIPCIÓN DEL PELIGRO DAÑOS OCASIONADOS
16 muertos, 7 viviendas destruidas, 25 has de cultivo perdidas y la destrucción
09/03/1998 Deslizamiento en La Florida, San Miguel
de 18 km de carretera Chiclayo-La Florida.
18/03/1998 Huayco en San Gregorio, San Miguel 407 viviendas destruidas, 658 afectadas y 215 has de cultivo perdido.
18/03/1998 Deslizamiento en cerro El Palto Magdalena 1 persona fallecida, 40 viviendas destruidas
Viviendas destruidas, 100 has. de cultivos afectados. 13 por colapsar.
13/04/1998 Inundación en Chamaya y Pucará, Jaén

15/04/1998 Huayco en Calquis, San Miguel 17 viviendas destruidas y 30 has de cultivo afectado.
06/05/1998 Deslizamiento en Shimana, Jaén Dos personas fallecidas, 5 viviendas afectadas y 10 has de cultivos destruidos
22/08/1998 Deslizamiento en el caserío Apangoya, San Ignacio 5 viviendas destruidas
13/02/1999 Inundación en Cutervo 7 viviendas destruidas, 16 viviendas afectadas y carreteras bloqueadas.
18/02/1999 Sismo en San José de Lourdes, San Ignacio 8 viviendas destruidas, 34 viviendas afectadas
30 casas y 2 km de carretera destruidas en Quirarcas; en Túpac Amaru se destruyeron
10/04/1999 Huayco en San José de Lourdes, San Ignacio
50 viviendas
02/05/1999 Deslizamiento en Chirinos, San Ignacio 137 has de cultivo perdidos y, trochas carrozables interrumpidas
04/05/1999 Huaycos en San Ignacio: 15 viviendas destruidas
14/05/1999 Deslizamiento en Cochabamba, Chota 2 viviendas destruidas, 27 viviendas afectadas
34 personas fallecidas, 234 personas damnificadas, 34 viviendas destruidas,
07/11/1999 Deslizamiento en Tacabamba, (La Púcara) Chota:
141.75 has de cultivos perdidos.
22/03/2001 Inundación en Miracosta, Chota 168 familias damnificadas y 47 viviendas inundadas.
23/03/2001 Deslizamiento en Llapa, San Miguel.
24/03/2001 Deslizamiento en Cajamarca (Urubamba) Destrucción del ducto de agua potable
Daños en las zonas de Lucuma Pampa, Cushupenga, Santos Lugares y César Landa
01/04/2001 Huayco en Condebamba, Cajabamba
Arroyo.
Deslizamiento en pueblo de Jancos, cerro Destruyó dos viviendas, afectó 20 (agrietadas), canal de regadío, tuberías de
06/05/2001
Cuscuden. Embalse de quebrada. agua potable, tramo de carretera San Pablo-Jancos.

16

INVENTARIO Y CARTOGRAFÍA DE PELIGROS (2005-2006)
Peligros Geológicos en la Cuenca
Chancay - Lambayeque

Reptación 2
Movimiento Complejo 5
Inundación 2
i o
i d Pl r

28
T o e eg

H uayco
Flujo de lodo 4
Erosión Fluvial 4
Erosión de laderas 89
Deslizam iento Rotacional 248
p

Deslizamiento traslacional 41
Caída de Rocas 17
Derrumbes 58
A valancha de rocas 8

0 50 100 150 200 250 300

Número de evento

Peligros Geologicos en la Cuenca Jequetepeque

Reptación 15

Mov imiento complejo 25
T o e eg s
i o

Huay cos 155
i d Pl r

Flujo de lodo 4

Eros ión f luv ial 25
Erosión de Laderas 40
p

Desliz amiento Rotac ional 157

Des lizamiento traslac ional 14
Derrumbes 102

Caída de roc as 17

0 20 40 60 80 100 120 140 160 180

Número de eventos

17

CAJAMARCA

Cuenca Chancay-Lambayeque

Parte de las provincias de Santa Cruz y Hualgayoc
18

PELIGROS GEOLÓGICOS - CAJAMARCA

Hundimiento 4
TIP DE P LIGRO

Ero sión fluvial/Inundació n 70
Ero sión de laderas 223
Vuelco 2
E

Reptació n 34
M o vimiento s Complejo s 170
Flujo s 388
O

Deslizamiento s 801
Derrumbes 429
Caída de rocas 55

0 100 200 300 400 500 600 700 800
NÚMERO DE OCURRENCIAS

2176 ocurrencias de peligros 19

CHUMUCH JOSÉ SABOGAL

CHALÁN

ABRA PISÓN
SAN MARCOS SHIRAC

RÍO CRISNEJAS
LA GRAMA

MALCA

BALSAS RÍO CHIMÍN

CELENDÍN
SOROCHUCO UTCO
ALGAMARCA CAJABAMBA
SUCRE

ARAQUEDA

OXAMARCA Cartografía de peligros a escala 1:50,000 (2007)
20

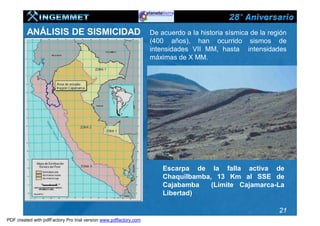

ANÁLISIS DE SISMICIDAD De acuerdo a la historia sísmica de la región
(400 años), han ocurrido sismos de
intensidades VII MM, hasta intensidades
máximas de X MM.

Escarpa de la falla activa de
Chaquilbamba, 13 Km al SSE de
Cajabamba (Límite Cajamarca-La
Libertad)

21

ANÁLISIS DE SUSCEPTIBILIDAD
Susceptibilidad: Posibilidad de que en una zona ocurra un determinado proceso
geológico (deslizamiento, huayco o inundación), expresada en grados cualitativos.

SUSCEPTIBILIDAD A LOS
LITOLOGIA
MOVIMIENTOS EN MASA PENDIENTES
GEOMORFOLOGÍA
HIDROGEOLOGÍA
VARIABLES PESO (%) COBERTURA VEGETAL
SUSCEPTIBILIDAD A LOS MOVIMIENTOS EN MASA
Pendiente 20

Geomorfología 15

Litología 45
Metodología empleada: Analisis GIS
Cobertura Vegetal y Uso de
8
Suelo

Hidrogeológico 12

22

SUSCEPTIBILIDAD A LOS MOVIMIENTOS EN MASA

23

SUSCEPTIBILIDAD A INUNDACIONES Y EROSIÓN FLUVIAL

BELLAVISTA

JAÉN

CAJAMARCA
SAN MARCOS

CAJABAMBA

24

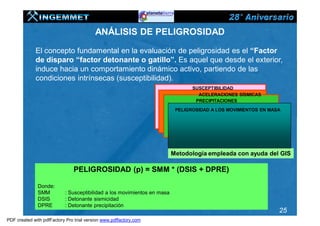

ANÁLISIS DE PELIGROSIDAD

El concepto fundamental en la evaluación de peligrosidad es el “Factor
de disparo “factor detonante o gatillo”. Es aquel que desde el exterior,
induce hacia un comportamiento dinámico activo, partiendo de las
condiciones intrínsecas (susceptibilidad).
SUSCEPTIBILIDAD
ACELERACIONES SÍSMICAS
PRECIPITACIONES

PELIGROSIDAD A LOS MOVIMIENTOS EN MASA

Metodología empleada con ayuda del GIS

PELIGROSIDAD (p) = SMM * (DSIS + DPRE)

Donde:
SMM : Susceptibilidad a los movimientos en masa
DSIS : Detonante sismicidad
DPRE : Detonante precipitación
25

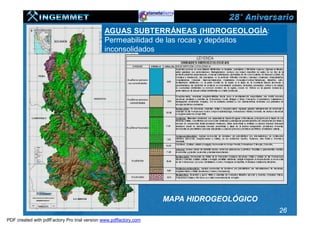

AGUAS SUBTERRÁNEAS (HIDROGEOLOGÍA:
Permeabilidad de las rocas y depósitos
inconsolidados

MAPA HIDROGEOLÓGICO
26

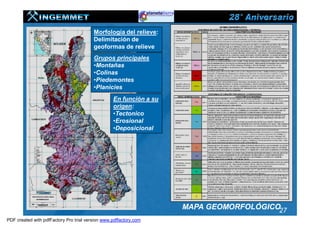

Morfología del relieve:
Delimitación de
geoformas de relieve
Grupos principales
•Montañas
•Colinas
•Piedemontes
•Planicies
En función a su
origen:
•Tectonico
•Erosional
•Deposicional

MAPA GEOMORFOLÓGICO27

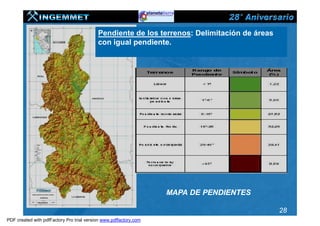

Pendiente de los terrenos: Delimitación de áreas
con igual pendiente.

MAPA DE PENDIENTES

28

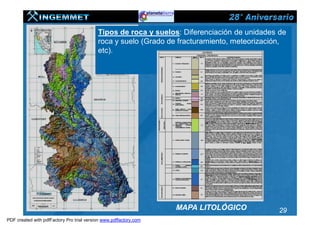

Tipos de roca y suelos: Diferenciación de unidades de
roca y suelo (Grado de fracturamiento, meteorización,
etc).

MAPA LITOLÓGICO 29

Precipitaciones: Lluvias acumuladas en el Período lluvioso en
años normales y años excepcionales (1997-98): SENAMHI. à

MAPAS DE PRECIPITACIONES ACUMULADAS 30

Aceleraciones sísmicas: para diferentes períodos de retorno: 30,
50 y 100 años (IGP).

Las aceleraciones Las aceleraciones
están en el rango de son mayores a 300
250 a 300 gals, gals,
correspondiente a una correspondiente a
zona de alta una zona de muy alta
sismicidad.
sismicidad. sismicidad
respectivamente.

MAPAS DE ACELERACIONES SÍSMICAS
31


CATEGORIA DESCRIPCION VALOR
ASIGNA
DO
Se espera un AMH de
Alta 1
entre 0.25 a 0.29 g.
Se espera un AMH
Muy Alta 3
mayores a 0.3 g.

FACTOR DETONANTE: SISMICIDAD
(Aceleraciones sísmicas)

PRECIPITACIÓN
ACUMULADA AÑO GRADO VALOR
NORMAL (mm)

< 200 MUY BAJA 1

200 – 700 BAJA 2

700-1000 MEDIA 3

> 1000 ALTA 4

FACTOR DETONANTE:
(Precipitación acumulada lluvias
normales)
32

CATEGORIA DESCRIPCION VALOR
ASIGNA
DO
Se espera un AMH de
Alta 1
entre 0.25 a 0.29 g.
Se espera un AMH
Muy Alta 3
mayores a 0.3 g.

FACTOR DETONANTE:
SISMICIDAD (Aceleraciones
sísmicas)

PRECIPITACIÓN
ACUMULADA EL GRADO VALOR
NIÑO (mm)

600- 10000 MEDIA 3

1000-1400 ALTA 4

> 1400 MUY ALTA 5

FACTOR DETONANTE: LLUVIAS
(Precipitación acumulada lluvias
excepcionales)
33

MAPA DE ZONAS CRÍTICAS
Identificación de zonas críticas por
peligros geológicos e hidrológicos
utilizando información de campo y
gabinete.

Se han reconocido 171 ZONAS
CRÍTICAS:
CHOTA: 14
SANTA CRUZ: 8
SAN MIGUEL: 14
CONTUMAZÁ: 31
SAN PABLO: 6
CAJAMARCA: 26
CELENDÍN: 6
CAJABAMBA: 5
SAN MARCOS: 7
BAMBAMARCA: 4
CUTERVO: 16
JAÉN: 24
SAN IGNACIO: 10
34

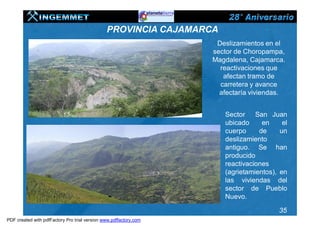

PROVINCIA CAJAMARCA
Deslizamientos en el
sector de Choropampa,
Magdalena, Cajamarca.
reactivaciones que
afectan tramo de
carretera y avance
afectaría viviendas.

Sector San Juan
ubicado en el
cuerpo de un
deslizamiento
antiguo. Se han
producido
reactivaciones
(agrietamientos), en
las viviendas del
sector de Pueblo
Nuevo.

35

PROVINCIA CUTERVO
Sector de El
Infiernillo, tramo
de carretera
Cutervo-Chiple-
Jaén, afectada
periódicamente
por derrumbes

Varios deslizamientos o derrumbes que afectan tramos de carreteras. Sectores de
Chilcapite Pistolero y El Timbo.
36

PROVINCIA JAEN

Derrumbes, huaycos y deslizamientos en muchos tramo de carretera Olmos-Jaén.

Huaycos, derrumbes y erosión
fluvial en el valle del río
Huancabamba. Afectó
carretera a Sallique.
37

PROVINCIA CHOTA

DeslizamientoS en
Rodeopampa (Anguía)

Deslizamiento en La
Púcara (Tacabamba)

38

C

A

Rodeopampa

Valle del Río de Sócota

Valle del Río Conchán

Deslizamientos y derrumbes en el sector de Rodeopampa (Anguía)

39

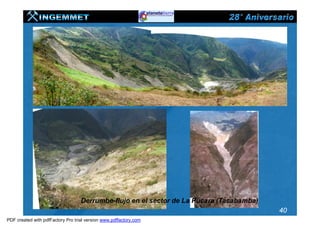

Derrumbe-flujo en el sector de La Púcara (Tacabamba)
40

41

42

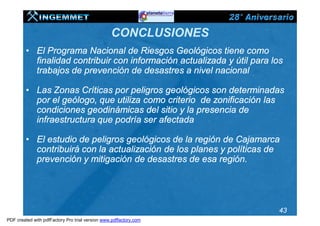

CONCLUSIONES
• El Programa Nacional de Riesgos Geológicos tiene como
finalidad contribuir con información actualizada y útil para los
trabajos de prevención de desastres a nivel nacional

• Las Zonas Críticas por peligros geológicos son determinadas
por el geólogo, que utiliza como criterio de zonificación las
condiciones geodinámicas del sitio y la presencia de
infraestructura que podría ser afectada

• El estudio de peligros geológicos de la región de Cajamarca
contribuirá con la actualización de los planes y políticas de
prevención y mitigación de desastres de esa región.

43

Taller “Sub Modelo de Peligros Potenciales Múltiples de la Región
Cajamarca “

GRACIAS

Dirección de Geología Ambiental y
Riesgo Geológico - INGEMMET

Msc. Ing. Bilberto Zavala bzavala@ingemmet.gob.pe

Lima30 de noviembre de 2009
44

Riesgos geologicos cajamarca

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Riesgos geologicos cajamarca

Más de Sandy2005

Último

Riesgos geologicos cajamarca
