REDES DE COMUNICACIONES
       ROUTERS
INTRODUCCION
• El Protocolo Internet
  (IP) es el protocolo
  enrutador del Internet.
  La     dirección     IP
  permite a los paquetes
  ser         encaminada
  (direccionado) de la
  fuente     al   destino
  usando      la   mejor
  trayectoria disponible.
INTRODUCCION
• La     propagación       de
  paquetes, los cambios de
  la encapsulación, y los
  protocolos orientados a la
  conexión y sin conexión
  son     también    críticos
  asegurarse de que los
  datos estén transmitidos
  correctamente     a      su
  destino.
Definición de Router
Un     router    (enrutador    o
encaminador) es un dispositivo
hardware      o    software   de
interconexión de redes de
computadoras que opera en la
capa 3 (nivel de red) del modelo
OSI.
Este dispositivo interconecta
segmentos de red o redes enteras.
Hacen pasar paquetes de datos
entre redes tomando como base la
información de la capa de red
Definición de Router

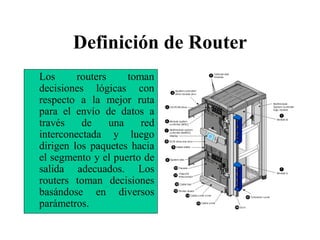

Los      routers     toman
decisiones lógicas con
respecto a la mejor ruta
para el envío de datos a
través    de     una    red
interconectada y luego
dirigen los paquetes hacia
el segmento y el puerto de
salida adecuados. Los
routers toman decisiones
basándose en diversos
parámetros.
Definición de Router
El más importante es la dirección
de la red hacia la que va destinado
el paquete (En el caso del protocolo
IP esta sería la dirección IP). Otros
serían la carga de tráfico de red en
los distintos interfaces de red del
router y la velocidad de cada uno
de ellos, dependiendo del protocolo
que se utilice.
Definición de Router
Definición de Router
En el ejemplo del diagrama anterior, se muestran 3 redes IP interconectadas
por 2 routers. La computadora con el IP 222.22.22.1 envía 2 paquetes, uno
para la computadora 123.45.67.9 y otro para 111.11.11.1 A través de sus
tablas de enrutamiento configurados previamente, los routers pasan los
paquetes para la red o router con el rango de direcciones que corresponde al
destino del paquete. Nota: el contenido de las tablas de rutas está
simplificado por motivos didácticos.
En realidad se utilizan máscaras de red para definir las subredes
interconectadas
Ruteador y Protocolos de ruteo
Un protocolo es un conjunto de reglas
que decide cómo se comunican los
computadoras los unos a los otros a
través de redes. Los computadoras
comunican con uno a otro cambiando
mensajes de datos. Para aceptar y
cumplir en estos mensajes, los
computadoras         deben      tener
definiciones de cómo interpreta un
mensaje. Los ejemplos de mensajes
incluyen aquellos que establecen una
conexión a una máquina remota,
mensajes y archivos de e-mail
transferidos sobre una red.
Ruteador y Protocolos de ruteo
•   Un protocolo describe lo siguiente:
    El formato con el que un mensaje debe estar
    de acuerdo.
    El procedimiento al qué computadoras
    deben cambiar un mensaje en el contexto de
    una actividad particular.
    Un protocolo encaminado permite que el
    router remita datos entre nodos sobre
    diferentes redes.
Ruteador y Protocolos de ruteo

• Una orden para que un protocolo sea direccionable, debe
  proporcionar la capacidad de asignar un número de red y
  un número principal a cada dispositivo individual. Algunos
  protocolos tal como IPX, necesitan solamente un número
  de red porque estos protocolos utilizan la dirección de
  impermeable del huésped para el número principal. Los
  otros protocolos tal como IP, necesitan una dirección
  completa que consta de una porción de red y una porción
  principal. Estos protocolos también necesitan una máscara
  de red para diferenciarse los dos números. La dirección de
  red es obtenido por ANDing la dirección con la máscara de
  red.
Ruteador y Protocolos de ruteo

• La razón que se utiliza una máscara de red
  es permitir que los grupos de dirección IP
  secuenciales sean tratados como una única
  unidad. Si no se permite esta agrupación,
  cada Host debería ser coincidido
  individualmente para direccionarlo. Según
  el consorcio de software de Internet, esto no
  sería posible con los 162,128,000 hosts que
  son actualmente en la Internet
Direcciones de IP
Direcciones de IP
Una red contiene una dirección IP de Host y
una dirección de red. Ambos son requisitos
para tener una red enrutada. Una mascara de
red es usado para separar la red y la porción
de host de una dirección IP de 32 bits. El
proceso de Anding produce una dirección
de red eso identifica la interfaz que los
datos se deben encaminar hacia fuera para
alcanzar la red de destino
Agrupación de dirección IP.




Todas las 254 direcciones en la secuencia de 192.168.10.1 a
192.168.10.254 pueden ser representados como la dirección de red
192.168.10.0. Esto permite que los datos sean enviados a cualquier Host
por direcciones locales de red.
IP como un protocolo enrutado
• El protocolo de Internet (IP) es la implementación utilizada
  de una ampliamente de un dirección de red de esquema
  jerárquico. El IP es no orientado a la conexión, no fiable,
  mejor protocolo de entrega. Los medios sin conexión que
  no se establece ninguna conexión dedicada del circuito
  antes de la transmisión mientras que hay al poner una
  llamada telefónica. El IP determina la ruta más eficiente
  para que los datos basados en el protocolo de
  enrutamiento. Los términos no fiables y el mejor-esfuerzo
  no implican que el sistema es no fiable y no trabaja bien,
  pero que el IP no verifica que los datos alcanzaron su
  destino. Esta función es manejada por los protocolos de
  capa superiores
IP como un protocolo enrutado
• El protocolo de Internet (IP) es la implementación utilizada en una
  dirección de red de esquema jerárquico. Como la información fluya
  hacia las capas mas bajas del modelo OSI, el dato es procesado en
  cada capa. 2 A la capa de red, los datos son encapsulados en paquetes,
  también conocidos como datagramas. 3 El IP determina el contenido
  de la cabecera de paquete de IP que incluye información de control
  dirigiendo y otros pero no está preocupada con los datos reales. El IP
   acepta cualquier datos se le transmiten del laye superior   .
IP como un protocolo enrutado

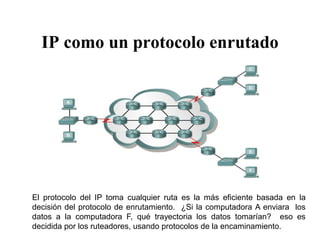

El protocolo del IP toma cualquier ruta es la más eficiente basada en la
decisión del protocolo de enrutamiento. ¿Si la computadora A enviara los
datos a la computadora F, qué trayectoria los datos tomarían? eso es
decidida por los ruteadores, usando protocolos de la encaminamiento.
Encapsulación de los Datos
Paquetes de propagación y
     switching dentro de un Router
•   Mientras que un paquete viaja por
    una red interna a su destino final, las
    cabeceras y los acoplados del trama
    de la capa 2 se quitan y se substituyen
    en cada dispositivo de la capa 3. Esto
    es porque las unidades de datos de la
    capa 2, tramas, están para la dirección
    local. La unidad de datos de la capa
    3, paquetes, es para la dirección end-
    to-end.
Paquetes de propagación y
     switching dentro de un Router

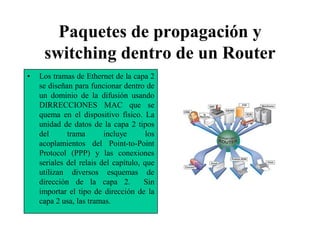

•   Los tramas de Ethernet de la capa 2
    se diseñan para funcionar dentro de
    un dominio de la difusión usando
    DIRRECCIONES MAC que se
    quema en el dispositivo físico. La
    unidad de datos de la capa 2 tipos
    del      trama       incluye       los
    acoplamientos del Point-to-Point
    Protocol (PPP) y las conexiones
    seriales del relais del capítulo, que
    utilizan diversos esquemas de
    dirección de la capa 2.           Sin
    importar el tipo de dirección de la
    capa 2 usa, las tramas.

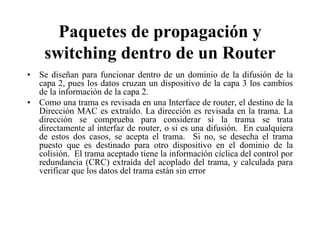

Paquetes de propagación y
    switching dentro de un Router
• Se diseñan para funcionar dentro de un dominio de la difusión de la
  capa 2, pues los datos cruzan un dispositivo de la capa 3 los cambios
  de la información de la capa 2.
• Como una trama es revisada en una Interface de router, el destino de la
  Dirección MAC es extraído. La dirección es revisada en la trama. La
  dirección se comprueba para considerar si la trama se trata
  directamente al interfaz de router, o si es una difusión. En cualquiera
  de estos dos casos, se acepta el trama. Si no, se desecha el trama
  puesto que es destinado para otro dispositivo en el dominio de la
  colisión. El trama aceptado tiene la información cíclica del control por
  redundancia (CRC) extraída del acoplado del trama, y calculada para
  verificar que los datos del trama están sin error
Los dispositivos de la capa de red
       en el flujo de datos.
Router protocol stripping
Router Protocol Stripping (2)
Router Protocol Stripping (3)
Router Protocol Stripping (4)
Router Protocol Stripping (5)
Router Protocol Stripping (6)
Router Protocol Stripping (7)
Router Protocol Stripping (8)
Router Protocol Stripping (9)
Este es el proceso fundamental para rutear los datos
Internet Protocol (IP)

Dos tipos de servicios de
entrega son “sin conexión” y
“conexión -orientada”. Estos
dos servicios proporcionan la
actual “end-to-end “ entrega
de datos en un trabajo de
internet.
Servicios de red sin conexión




Diversos paquetes pueden tomar diversas trayectorias para
conseguir conexión a la red, pero se vuelven a montar después
de llegar al destino. El lugar de destino no entra en contacto
antes de que se envíe un paquete.
Servicios de conexión orientada




Procesos con conmutador de circuito. Una conexión con el recipiente
primero se establece, y entonces la transferencia de datos comienza.
Todos los paquetes viajan secuencialmente a través del mismo circuito
físico o virtual.
Internet Protocol (IP)
La mayoría de los servicios de
red utilizan un sistema “sin
conexión” de transmisión.
Diversos paquetes pueden
tomar diversas trayectorias para
conseguir conexión a la red,
pero se vuelven a montar
después de llegar al destino.
En un sistema “sin conexión”,
la destinación no entra en
contacto antes de que se envíe
un paquete.        Una buena
comparación para un sistema
sin conexión es un sistema
postal.
Internet Protocol (IP)
En sistemas de conexión, una conexión es
establecida entre el emisor y el receptor antes de
q cualquier dato sea transferido. Un ejemplo de
la conexión orientada es la red de el sistema
telefónico. Uno hace la llamada, se establece la
conexión, y la comunicación ocurre.


                           Los procesos sin conexión de la red se refieren
                           a menudo como paquetes cambiados.
                           Mientras que los paquetes pasan de fuente al
                           destino, los paquetes pueden cambiar a
                           diversas trayectorias, y llegan posiblemente
                           fuera de servicio.
Internet Protocol (IP)
Los procesos de conexión-orientada de la red se refieren a
menudo como procesos con conmutador de circuito. Una
conexión con el recipiente primero se establece, y entonces
la transferencia de datos comienza. Todos los paquetes
viajan secuencialmente a través del mismo circuito físico o
virtual. El Internet es una red gigantesca, sin conexión en la
cual todas las entregas del paquete son manejadas por el
IP. TCP agregan la capa 4, servicios conexión-orientada de
la confiabilidad al IP.

                                Los dispositivos hacen la determinación
                                de la trayectoria para cada paquete
                                basado en una variedad de criterios.
                                Algunos de los criterios, tales como
                                anchura de banda disponible, pueden
                                diferenciar del paquete al paquete.
Anatomía de paquetes IP
Los paquetes del IP consisten en los datos de capas superiores
más un encabezado del IP. El encabezado de IP consiste en el
siguiente:

– Versión - indica la versión del IP usada actualmente;
  cuatro bits. Si el campo de la versión es diferente que la
  versión del IP del dispositivo de recepción, ese dispositivo
  rechazará los paquetes.
– La longitud del encabezado del IP (HLEN) - indica la
  longitud del encabezado del datagrama en palabras de 32-bit.
  Esta es la longitud total de toda la información del
  encabezado, llevando para los dos campos la longitud de la
  variable del encabezado.
Anatomía de paquetes IP
– Tipo de servicio (TOS) - especifica el nivel de importancia que
  ha sido asignada por un protocolo particular de la capa superior,
  ocho bits.

– Longitud total - especifica la longitud del paquete entero en
  octetos, incluyendo datos y cabecera, 16 bits.Para conseguir la
  longitud de la carga útil de los datos reste el HLEN de la
  longitud total.

– Identificación - contiene un número entero que identifique el
  datagrama actual, 16 bits. Éste es el número de secuencia.

– Flags - un campo de tres bits en el cual los dos bites de peso
  inferior controlan la fragmentación. Un bit especifica si el
  paquete puede ser fragmentada, y el otro especifica si el paquete
  es el ultimo fragmento en una serie de paquetes de fragmentos.
Anatomía de paquetes IP
– Fragmento compensó - ayudaban a ensamblar los
  fragmentos del datagrama, 13 bits. Este campo permite que
  el campo anterior termine en un límite 16-bit.

– Tiempo de vive (TTL) - un campo que especifique el
  número de saltos que un paquete puede viajar. Este número
  es disminuido por uno mientras que el paquete viaja a través
  de un router. Cuando los alcances contrarios ponen a cero se
  desecha el paquete. Esto evita a los paquetes de continuos
  cortes.

– Protocolo - indica qué protocolo de la capa superior, tal
  como TCP o UDP, recibe los paquetes entrantes después de
  que se haya terminado el proceso del IP, ocho bits.

– Esquema simple de detección de errores del encabezado -
Anatomía de paquetes IP
– Dirección de la fuente - especifica el IP ADDRESS del
  nodo que envía, 32 bits.

– Dirección de destino - especifica el IP ADDRESS de
  recepción del nodo, 32 bits.

– Opciones - permite que el IP apoye varias opciones, tales
  como seguridad, longitud variable.

– Padding - los ceros adicionales se agregan a este campo
  para asegurarse de que el encabezado siempre sea multiplo
  de 32 bits.

– Datos - contiene la información de la capa superior, longitud
  variable hasta 64 KB.
Campo de la capa de red




Estos son los encabezados en un paquete de encabezado IP. Todas las
longitudes de los campos son corregidos excepto por las opciones de IP
y los campos de relleno.
IP protocolos de routing
Vision general del routing
Routing es una función de la capa 3 de
OSI:
1- Routing es un esquema de organización
jerárquico que permite que las direcciones
individuales sean agrupadas.          Estas
direcciones individuales se tratan como
sola unidad hasta que la dirección de
destino sea necesaria para la entrega final
de los datos.
2- Routing es el proceso de encontrar la
trayectoria más eficiente a partir de un
dispositivo a otro. El dispositivo primario
que realiza el proceso de routing es el
router.
Funciones de un router
Las siguientes son las dos funciones dominantes de un router:

• Los routers deben mantener las tablas de routing y cerciorarse de
  otros routers de saber de cambios en la topología de la red. Se
  realiza esta función usando un protocolo de routing para comunicar
  la información de la red con otros routers

• Cuando los paquetes llegan un interfaz, el router debe utilizar la
  tabla de routing para determinarse donde enviarlas. El router
  cambia los paquetes para una interfaz apropiada, agrega el
  necesario trama de información para la interface , y después
  transmite el trama.
Funciones de un router
• Una Router es un dispositivo de la capa de red que utiliza unas o
  más métricas de routing para determinar la trayectoria óptima a lo
  largo de la cual el tráfico de la red debe ser remitido. Las métricas
  de enrutamiento son valores usados en la determinación de la
  ventaja de una ruta sobre otra. Los protocolos de enrutamiento
  utilizan varias combinaciones de las métricas para determinar la
  mejor trayectoria para los datos.
Funciones de un router
• Segmentos de la red de la interconexión de routers o redes
  enteras. Los routers pasan tramas de los datos entre las redes
  basadas en la información de la capa 3. Los routers toman
  decisiones lógicas con respecto a la mejor trayectoria para la
  entrega de datos. Los routers entonces ordenan los paquetes al
  puerto de salida apropiado para ser encapsuladas para la
  transmisión. El proceso de la encapsulación y de la de-
  encapsulacion ocurre cada vez que las transferencias de un
  paquete a través de un router. El proceso de enviar datos a
  partir de un dispositivo a otro implica el proceso de la
  encapsulación y de la de-encapsulacio'n. Este proceso rompe
  para arriba la secuencia de datos en segmentos, agrega los jefes
  apropiados y los acoplados entonces transmiten los datos. El
  proceso de la de-encapsulacion es el proceso opuesto, quitando
  los encabezados y los acoplados, entonces recombinando los
  datos en una corriente inconsútil.
Funciones de un router
• Este curso se centra en el protocolo routable más común, que es
  el Internet Protocol (IP). Otros ejemplos de protocolos routable
  incluyen IPX/SPX y Appletalk. Estos protocolos proporcionan
  la ayuda de la capa 3. Los protocolos de No-routables no
  proporcionan la ayuda de la capa 3. El protocolo no-routable
  más común es NetBEUI. NetBEUI es un protocolo pequeño,
  rápido, y eficiente que se limita para enmarcar entrega dentro de
  un segmento.
Capas de Red

   Capa 3 de OSI: Red




   Routing es una función de la capa 3 de OSI

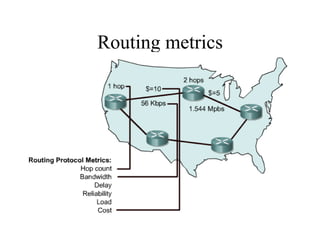

Routing metrics
Encapsulación de datos
Routing versus switching
Routing es frecuentemente contraste con el switching. 1. El
routing y el switching realizan la misma función al observador
inexperto. La diferencia primaria es que el routing ocurre en la
capa 2, la capa de trasmisión de datos, del modelo de OSI y el
routing ocurre en la capa 3. Esta distinción significa que routing
y switching usan diferente información en el proceso de
movimiento de datos desde una fuente de destino.

                          Versus




    Routing                                      switching
Routing versus switching
        La relación paralela entre switching y
        routing del teléfono local y llamadas de
        largas distancias. Cuando la llamada
        telefónica es hecha para un número del
        mismo código de área local, un switch
        local maneja la llamada. Sin embargo, el
        switch local puede solo mantener rastrear
        de el mismo numero local. El switch local
        no puede manjar todos los números
        telefónicos en el mundo. Cuando el
        switch recibe una petición de llamada
        externa de su código de área local. El
        switch llama a un switch de nivel superior
        que reconoce códigos de área. El switch
        de nivel alto entonces cambia la llamada
        para que eventualmente obtenga el código
        de switch de área local.
Routing versus switching
                      El router realiza una función similar a la del switch de alto
                      nivel en el ejemplo del teléfono. La figura demuestra las
                      tablas del ARP para la capa las tablas de la dirección y de
                      encaminamiento de 2 para la capa 3 que trata. Cada
                      interfaz de la computadora y del router mantiene una tabla
                      del ARP para la comunicación de la capa 2. La tabla del
                      ARP es solamente eficaz para el dominio de la difusión (o
                      el LAN) que está conectada. El router también mantiene
                      una tabla de encaminamiento que permita que encamine
                      datos fuera del dominio de la difusión.
Cada tabla del ARP contiene un par de la dirección del IP-mac
(las direcciones del MAC en el gráfico son representadas por el
MAC de las siglas, pues las direcciones reales son demasiado
largas caber en el gráfico). Las tablas de routing también siguen
cómo la ruta fueron aprendidas (en este caso conectado
directamente [C] o aprendido [R]), la dirección IP de la red para
las redes accesibles, la cuenta del punto de conexión o distancia
a esas redes, y la interfaz de datos se debe enviar para conseguir
a la red de destino.
Routing versus switching
• El switch de la capa 2 puede reconocer solamente sus propias
  direcciones locales del MAC y no puede manejar direcciones
  del IP de la capa 3. Cuando un host tiene datos para una
  dirección IP no local, envía el trama del router más cercano,
  también conocida como su gateway por defecto. Los host
  utilizan la dirección MAC de los routers como las direcciones
  MAC de destino.
• Un switch de la capa 2 interconecta los segmentos que
  pertenecen a la misma red o sub-red lógica.
Routing versus switching
Enrutamiento de algoritmos y
              métrica
• Un algoritmo es una solución detallada a un problema. En el
  caso de direccionar paquetes, los protocolos de ruta
  diferentes utilizan algoritmos diferentes para decidir qué
  puerta se debería enviar un paquete entrante. Los algoritmos
  de ruta dependen de métricas a tomar estas decisiones.




             Algoritmo de encaminamiento de paquetes
Enrutamiento de algoritmos y
             métrica

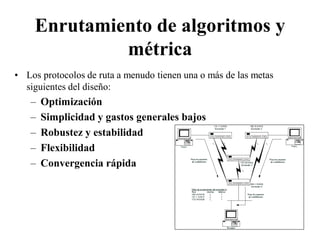

• Los protocolos de ruta a menudo tienen una o más de las metas
  siguientes del diseño:
   –   Optimización
   –   Simplicidad y gastos generales bajos
   –   Robustez y estabilidad
   –   Flexibilidad
   –   Convergencia rápida
Enrutamiento de algoritmos y
            métrica
          Optimización:

• La optimización describe la
  capacidad del algoritmo de la
  ruta para seleccionar la mejor
  ruta. La ruta dependerá de la
  métrica y de los weightings
  métricos usados en el cálculo.
  Por ejemplo un algoritmo
  puede utilizar tanto cuenta de
  saltos como métricas de
  retraso, pero puede considerar
  métricas de retraso como más
  importantes en el cálculo.
Enrutamiento de algoritmos y
            métrica
   Simplicidad y gastos generales bajos:

• Cuanto más simple es el algoritmo, será procesado más
  eficientemente por la CPU y la memoria en el router. Esto es
  importante de modo que la red pueda escalar a las proporciones
  grandes, tales como el Internet.
Enrutamiento de algoritmos y
            métrica
            Robustez y estabilidad:

• Un algoritmo de ruta debería
  realizar       correctamente
  cuando es afrontado por
  circunstancias insólitas o
  imprevistas tal como fallos
  de hardware, condiciones de
  embarque elevadas y errores
  de implementación.
Enrutamiento de algoritmos y
          métrica
                  Flexibilidad:


• Un algoritmo de ruta debería
  adaptarse rápidamente a una
  variedad de cambios de red.
  Estos     cambios    incluyen
  disponibilidad    de   router,
  memoria de router, cambios en
  ancho de banda, y retraso de
  red.
Enrutamiento de algoritmos y
          métrica
     Convergencia rápida:
                 La convergencia es el proceso
                 del acuerdo por todos los
                 router en rutas disponibles.
                 Cuando un acontecimiento de
                 red cause cambios en
                 disponibilidad del router, se
                 necesitan actualizaciones para
                 reestablecer conectividad de
                 red. Direccionar algoritmos
                 que convergen lentamente
                 puede causar datos no
                 enviables.
Enrutamiento de algoritmos y
            métrica
• Las métricas pueden estar basadas en     •Ancho de banda
  una única característica de una senda,   •Retraso
  o pueden ser intencionadas basadas en    •Carga
                                           •Fiabilidad
  varias características. Los siguiente    •Cuenta de saltos
  son las métricas que se utilizan más     •Marcas
  comúnmente direccionamiento de           •Costo
  protocolos:
Enrutamiento de algoritmos y
            métrica
• Ancho de banda- La capacidad de datos de un enlace.
  Normalmente un enlace de 10 Mbps Ethernet es preferible a
  una línea contratada de 64 kbps.
• Retraso- La longitud del tiempo requerida para mover un
  paquete a lo largo de cada enlace de fuente al destino. El
  retraso depende del ancho de banda de enlaces intermedios, la
  cantidad de datos que se pueden guardar temporalmente a cada
  router, congestión de red y distancia física.
• Carga- La cantidad de actividad en un recurso de red tal como
  un router o un enlace.
• Fiabilidad- Generalmente una referencia al índice de error de
  cada enlace de red.
Enrutamiento de algoritmos y
             métrica
• Cuenta de saltos- El número de router que un paquete debe viajar
  alrededor antes de alcanzar su destino. Cada router que los datos
  deben pasar a través es igual a un salto. Una senda que tiene una
  cuenta de saltos de cuatro indica que los datos que viajan a lo largo
  de esa senda tendrían que pasar por cuatro routers antes de alcanzar
  su último destino. Si las sendas múltiples están disponibles para un
  destino, el camino con la menor parte de número de saltos es
  preferido.
• Marcas - Retrasa en una transmisión de datos usando impulsos del
  reloj de PC de IBM. Una señal es aproximadamente 1/18 segundo.
• Costo - Un valor arbitrario generalmente basado en ancho de banda,
  gasto monetario u otra medición, que es asignada por un
  administrador de la red.
IGP and EGP
• Un sistema autónomo es una red o conjunto de redes bajo control
  administrativo común tal como el dominio de cisco.com. Un
  sistema autónomo consta de router que presentan una vista
  consistente de direccionar al mundo externo.
• Dos familias de direccionar protocolos son protocolos interiores
  (IGPs) de entrada y protocolos exteriores de la entrada (EGPs).

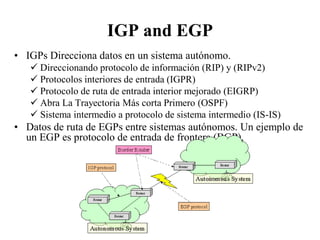

IGP and EGP
• IGPs Direcciona datos en un sistema autónomo.
    Direccionando protocolo de información (RIP) y (RIPv2)
    Protocolos interiores de entrada (IGPR)
    Protocolo de ruta de entrada interior mejorado (EIGRP)
    Abra La Trayectoria Más corta Primero (OSPF)
    Sistema intermedio a protocolo de sistema intermedio (IS-IS)
• Datos de ruta de EGPs entre sistemas autónomos. Un ejemplo de
  un EGP es protocolo de entrada de frontera (BGP).
IGP and EGP
    Protocolos de entrada de interiores y
                 exteriores.




Un sistema autónomo es una colección de redes bajo un dominio
administrativo común. IGPs opera en un sistema autónomo. EGPs conecta
diferente sistema autónomo.

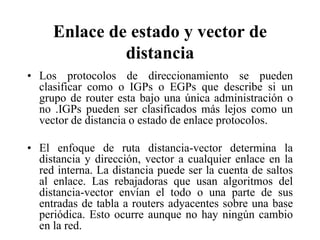

Enlace de estado y vector de
              distancia
• Los protocolos de direccionamiento se pueden
  clasificar como o IGPs o EGPs que describe si un
  grupo de router esta bajo una única administración o
  no .IGPs pueden ser clasificados más lejos como un
  vector de distancia o estado de enlace protocolos.

• El enfoque de ruta distancia-vector determina la
  distancia y dirección, vector a cualquier enlace en la
  red interna. La distancia puede ser la cuenta de saltos
  al enlace. Las rebajadoras que usan algoritmos del
  distancia-vector envían el todo o una parte de sus
  entradas de tabla a routers adyacentes sobre una base
  periódica. Esto ocurre aunque no hay ningún cambio
  en la red.
Enlace de estado y vector de distancia
        Ejemplos de protocolos distancia-vector incluyen lo siguiente:
• Direccionando          protocolo       de
  información(RIP): El IGP más común
  en Internet, RIP utiliza cuenta de saltos
  como su métrica de ruta única.
• Protocolo de ruta de entrada interior
  (IGRP): Este IGP fue desarrollado por
  Cisco para tratar las ediciones asociadas
  a encaminar en redes grandes,
  heterogéneas.
• Mejorado IGRP (EIGRP): Este IGP
  Cisco-propietario incluye muchas de las
  características de un estado de enlace
  protocolo de ruta. Debido a este lo han
  llamado      un     protocolo     híbrido
  compensado pero es realmente un
  protocolo de ruta distancia-vector
  avanzado.
Enlace de estado y vector de
               distancia
• Los protocolos de ruta del enlace-estado fueron diseñados para
  superar limitaciones de los protocolos de routing del vector de
  la distancia. los protocolos de routing del enlace-estado
  responden rápidamente a los cambios de la red que envían
  actualizaciones del disparador solamente cuando ha ocurrido un
  cambio de la red. los protocolos del routing del enlace-estado
  envían las actualizaciones periódicas, sabidas mientras que el
  enlace-estado restaura, en intervalos más largos del tiempo,
  tales como cada 30 minutos.
Enlace de estado y vector de
                 distancia
• Cuando una ruta o un enlace cambia, el dispositivo que detectó el
  cambio crea un anuncio del enlace-estado (LSA) referente a ese
  enlace. El LSA entonces se transmite a todos los dispositivos
  vecinos. Cada dispositivo del enlace toma una copia del LSA, pone
  al día su base de datos del enlace-estado, y remite el LSA a todos los
  dispositivos vecinos. Este flooding de LSAs se requiere para
  asegurarse de que todos los dispositivos de la enlace creen las bases
  de datos que reflejan exactamente la topología de la red antes de
  poner al día sus tablas de enlace.
Enlace de estado y vector de
              distancia
• Los algoritmos del enlace-estado utilizan típicamente sus bases
  de datos para crear las entradas de la tabla de ruteo que prefieren
  la trayectoria más corta. Los ejemplos de los protocolos del
  enlace-estado incluyen la trayectoria más corta abierta primero
  (OSPF) y el sistema Intermedio -a-Intermedio sistema (IS_IS).
Direccionamiento de protocolos
• RIP es un vector de distancia direccionando protocolo que utiliza
  cuenta de saltos como su métrica para determinar la dirección y
  distancia a cualquier enlace en la red interna. Si hay sendas múltiples
  a un destino, RIP elige la senda con el número más mínimo de salos.
  Sin embargo porque la cuenta de saltos es la métrica de ruta única
  utilizada por RIP, no elige siempre la senda más rápida a un destino.
  También la RIP no puede direccionar un paquete más allá de 15
  saltos. RIP versión 1 (RIPv1) necesita que todos los dispositivos en la
  red utilizan el mismo máscara de subred, porque no incluye
  información de máscara de subred en direccionar actualizaciones. Se
  conoce esto también como ruta de classful.
Direccionamiento de protocolos
• RIP versión 2 (RIPv2) proporciona ruta prefijo y envía información
  de máscara de subred al direccionar actualizaciones. Se conoce esto
  también como ruta sin clases. Con protocolos sin clase de
  direcionamiento, diversos subredes dentro de la misma red pueden
  tener diversas máscaras del subred. El uso de diversas máscaras de
  subred dentro de la misma red se refiere como enmascarar variable-
  longitud del subred (VLSM).
• IGRP es un protocolo de ruta de distancia-vector desarrollado por
  Cisco. IGRP fue desarrollado específicamente para tratar los
  problemas asociados a encaminar en las redes grandes en las cuales
  estaban más allá de la gama de protocolos tales como RIP. IGRP
  puede seleccionar la trayectoria disponible más rápida basada en
  retraso, la anchura de banda, la carga, y la confiabilidad.
Direccionamiento de protocolos
• IGRP es un protocolo de ruta de distancia-vector desarrollado por
  Cisco. IGRP fue desarrollado específicamente para tratar los
  problemas asociados a encaminar en las redes grandes en las cuales
  estaban más allá de la gama de protocolos tales como RIP. IGRP
  puede seleccionar la trayectoria disponible más rápida basada en
  retraso, la anchura de banda, la carga, y la confiabilidad. IGRP
  también tiene un límite máximo mucho más alto de la cuenta del salto
  que la encaminamiento classful de las aplicaciones de RIP IGRP
  solamente.
Direccionamiento de protocolos
• Sistema intermedio a sistema
  intermedio de ntermediate (IS IS) es
  un    estado-enlace    direccionando
  protocolo utilizado para direcionar
  protocolos aparte de IP.Integrado IS
  IS es una implementación expandida
  de IS IS que el múltiple de soportes
  direcionando protocolos que incluyen
  IP.
Direccionamiento de protocolos
• Como IGRP, EIGRP es un
  protocolo de propietario de
  Cisco. EIGRP es una versión
  avanzada         de        IGRP.
  Específicamente           EIGRP
  proporciona eficacia operativa
  superior tal como convergencia
  rápida y ancho de banda de
  arriba bajo. EIGRP es un
  protocolo        distancia-vector
  avanzado que también utiliza
  algunos estado de enlace
  funciones de protocolo. Por lo
  tanto clasifican EIGRP a veces
  como un protocolo de ruta
  híbrido.
Direccionamiento de protocolos
• Protocolo de entrada de frontera
  (BGP) es un ejemplo de un
  protocolo de entrada externo (EGP.)
  BGP cambia información de ruta
  entre sistemas autónomos mientras
  garantiza la selección de senda de
  lazo libre. BGP es el protocolo de
  publicidad de ruta principal
  utilizado por compañías principales
  e ISPs en Internet. BGP4 es la
  primera versión de BGP que
  sostiene conjunto de ruta (CIDR) y
  ruta de interdomain sin clases.
Direccionamiento de protocolos
• A diferencia de los comunes protocolos internos (IGPs) de
  puerta tal como RIP, OSPF y EIGRP, BGP no utiliza métricas
  como cuenta de saltos, ancho de banda o retraso. En lugar, el
  BGP toma las decisiones de direccionamiento basadas en
  políticas de la red, o reglas usando varias cualidades de la
  trayectoria del BGP.
Configuración IP básica del Router
Configuración IP básica del
Conexión del router
                    Router
 instalación típica de un router Cisco 836 o SOHO 96.
Configuración IP básica del
            Router
Vamos a configurar el router
(router2) para que esté conectado a
una red diferente con cada uno de
sus interfaces Ethernet. En la figura
siguiente se ve la topología que
queremos conseguir, donde por
simplicidad hemos numerado los
interfaces Ethernet del router,
aunque probablemente en realidad
uno sea un FastEthernet y el otro
un Ethernet.



                                        Router conectado a dos redes
Configuración IP básica del
                         Routercon el bloque de direcciones
Cada grupo de prácticas puede trabajar
10.3.armario.0/24. Lo que deben hacer en este apartado es crear dos
subredes dentro de esa red.
          1. Dividan ese espacio de direcciones en al menos dos
             bloques que no se solapen
          2. Configuren las IPs de los dos interfaces ethernet del
             router para que cada uno esté en una de esas redes
          3. Configuren un interfaz de PC A para que tenga dirección
             IP de la Red A y un interfaz del PC B para que la tenga
             de la Red B
          4. Conecten el interfaz del router con IP en la Red A en un
             conmutador (switch0 funciona como 3 conmutadores
             independientes) y ahí también el PC A
          5. Conecten el otro interfaz del router en el hub
          6. Conecten al hub el PC B
          7. Configuren la ruta por defecto de cada PC para que
              cada uno la tenga haciendo referencia al interfaz del
              router conectado en su misma red
Configuración IP básica del
              Router
•   Para la configuración IP de los interfaces del router deberán
    emplear el comando ip dentro del modo de configuracion de
    cada interfaz.


                1. Prueben a hacer ping desde el PC A a cada uno de
                   los interfaces del router
                2. Prueben a hacer ping entre los PCs
                3. Vean la cache de ARP del router (comando show)
Configuración IP básica del
               Router
• Topología con dos routers
  – A continuación vamos a crear la topología que se ve en la siguiente figura:
Configuración IP básica del
               Router
• Uno de los campos de la cabecera de todos los paquetes IP es el
  TTL o Time To Live. El origen del paquete le da un valor y cada
  router que reenvía el paquete lo decrementa al menos en una
  unidad. Si un router va a reenviar un paquete y después de
  decrementar este campo de la cabecera el resultado es 0 o menos
  que 0 descarta el paquete sin reenviarlo. Podemos ver el valor de
  este campo de los paquetes IP con el programa tcpdump si le
  pedimos que saque más información de cada paquete. Pueden
  emplear para ello la opción.
Configuración IP básica del
            Router
Proxy-ARP
 Ahora vamos a probar el funcionamiento de Proxy-ARP.
  – Cambien la configuración del PC A para que su máscara de
    red haga referencia a todo el espacio de direcciones que se
    les ha asignado (es decir, máscara de 24 bits)
  – Borren todas las entradas en la cache ARP del PC A
    (comando arp)
  – Ahora, ¿qué hará el host de la Red A cuando tenga un
    paquete para el PC B?
  – Después de hacer un ping al otro PC consulten la cache ARP
    del PC de la red A, ¿qué dirección MAC ha aprendido?
Configuración IP básica del
            Router
Proxy-ARP
 Los routers Cisco tienen activado por defecto el hacer Proxy
 ARP. Si no recuerdan bien el funcionamiento de Proxy ARP
 pueden consultar:
 Proxy ARP se activa/desactiva para cada interfaz del router
 independientemente (con el comando ip en modo configuración
 de interfaz).
  – ¿Qué interfaz del router está haciendo Proxy ARP?
  – Compruébenlo desactivándolo
  – Una vez desactivado, ¿siguen pudiendo hacer ping entre los
     dos hosts? Recuerden la cache ARP del host de la Red A
  – Comprueben que al volver a activar Proxy ARP en el router
     vuelve a funcionar el ping.

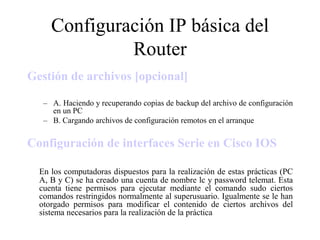

Configuración IP básica del
              Router
Gestión de archivos [opcional]

   – A. Haciendo y recuperando copias de backup del archivo de configuración
     en un PC
   – B. Cargando archivos de configuración remotos en el arranque


Configuración de interfaces Serie en Cisco IOS

  En los computadoras dispuestos para la realización de estas prácticas (PC
  A, B y C) se ha creado una cuenta de nombre lc y password telemat. Esta
  cuenta tiene permisos para ejecutar mediante el comando sudo ciertos
  comandos restringidos normalmente al superusuario. Igualmente se le han
  otorgado permisos para modificar el contenido de ciertos archivos del
  sistema necesarios para la realización de la práctica
Configuración IP básica del
             Router
• Interfaces WAN
  – Los routers se pueden emplear para conectar tanto LANs como WANs, así que
    suelen tener disponibles interfaces de ambos tipos. A los efectos de nuestros
    interfaces de red una WAN opera a nivel físico y de enlace y nos permite
    interconectar LANs.
  – Generalmente los enlaces WAN utilizan servicios de operadoras (carriers) de
    comunicaciones, ofreciendo conectividad a nivel de enlace entre los dos
    extremos. El router (DTE, Data Terminal Equipment) se conecta a la WAN a
    través de un DCE (Data Communication Equipment)




                  Routers conectados por un enlace WAN
Configuración IP básica del
              Router
Configurando el interfaz serie
   – Las tarjetas WAN de los routers de los que disponen tienen dos puertos serie
     cada una. Tienen ya conectados cables DTE y DCE.
   – Conecten uno de los puertos serie de router2 con uno de router3
   – Uno de los dos extremos actuará como el DTE y el otro como el DCE, según
     el cable que le hayamos conectado. La diferencia principal es que
     normalmente el DCE genera la señal de sincronismo necesaria en el cable.




                             Topología en serie
Configuración IP básica del
             Router
• Topología en anillo con conexión serie
La capa 2 switcher y capa2
         routers




La capa 2 (switches) toman un lugar dentro de la LAN. La
 capa 3 (routers) mueve el trafico entre el broadcast del
dominio Esto requiere el formato de dirección jerárquico
                que lo proporciona el IP
Tablas ARP y Tablas Routing
Cada interfaz de la computadora y del router mantiene
una tabla de ARP para la comunicación de la capa 2.
La tabla ARP es solo efectiva para el dominio del
broadcast, o LAN a la que esta conectada. El router
también mantiene una tabla de enrutamiento que
autoriza que salga data fuera del dominio del
broadcast. Cada tabla de ARP contiene una pareja de
direcciones IP-MAC. La dirección MAC en el grafico
esta representada por el acrónimo MAC, puesto que la
actual dirección es muy grande para que entre en el
grafico
Tablas ARP y Tablas Routing
Comparación entre Router y
         Switch




 La velocidad y seguridad son relativos y dependiendo
          de la configuración de el dispositivo

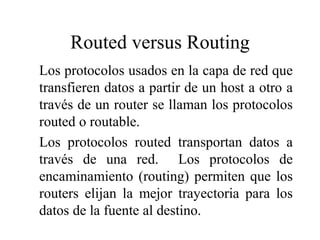

Routed versus Routing
Los protocolos usados en la capa de red que
transfieren datos a partir de un host a otro a
través de un router se llaman los protocolos
routed o routable.
Los protocolos routed transportan datos a
través de una red. Los protocolos de
encaminamiento (routing) permiten que los
routers elijan la mejor trayectoria para los
datos de la fuente al destino.
Routed versus Routing
Un protocolo de funciones routed incluye lo
siguiente:
Incluye cualquier paquete del protocolo de red que
proporcione bastante información en su dirección de
la capa de red para permitir que un router remita al
dispositivo siguiente y en última instancia a su
destinación.
•Define el formato y el uso de los campos dentro de
protocolos de un paquete permite que los routers
elijan la mejor trayectoria para los datos de la fuente
a la destino.
Routed vs Routing
El Protocolo de Internet (IP) and Novells
Internetwork Packet Exchange (IPX) son ejemplos
de protocolos routed. Otros ejemplos incluyen
DECnet, AppleTalk, Banyan VINES, and Xerox
Network Systems (XNS).

Los routers utilizan      protocolos routing para
intercambiar las tablas   de routing y compartir la
información routing.       Es decir los protocolos
routing permiten a         los routers encaminar
protocolos de router.

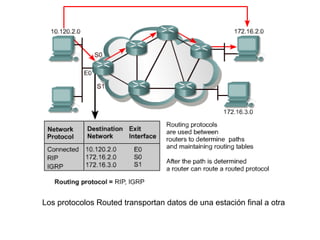

Los protocolos Routed transportan datos de una estación final a otra
Determinación De La Trayectoria
 La determinación de la trayectoria ocurre en la
 capa de red. La determinación de la trayectoria
 permite a un router comparar la dirección de
 destino a las rutas disponibles en su tabla de rutas,
 y seleccionar la mejor trayectoria. . Los routers
 aprenden de estas rutas disponibles con el
 enrutamiento estático o dinámico. Las rutas
 configuradas manualmente por el administrador de
 la red son rutas estáticas. Las rutas aprendidas por
 otros routers que usan un protocolo de ruta son
 rutas dinámicas.
Determinación De La Trayectoria
El router utiliza la determinación de la trayectoria para
decidir a qué puerto se debe enviar un paquete entrante
para viajar a su destino. Este proceso también se
refiere como encaminar el paquete. Cada router que el
paquete encuentra a lo largo del camino se llama un
hop.
La determinación de la trayectoria se puede comparar
a una persona que conduce un coche a partir de una
localización en una ciudad a otra. El conductor tiene
un mapa que demuestre las calles que se pueden tomar
para conseguir el destino, apenas pues un router tiene
Determinación De La Trayectoria
 El conductor viaja a partir de una
 intersección a otra apenas mientras que un
 paquete viaja a partir de un router a otro en
 cada hop. En cualquier intersección, el
 conductor puede encaminarse eligiendo dar
 vuelta a la izquierda, dar vuelta a la
 derecha, o ir todo derecho. De manera
 semejante, un router decide a qué puerto de
 salida debe ser enviado el paquete.
Determinación De La Trayectoria
 Las decisiones de un conductor son influenciadas
 por factores tales como tráfico en un camino, el
 límite de velocidad del camino, si o hay un peaje
 en el camino, y si o no el camino está cerrado con
 frecuencia. Es a veces más rápido tomar una ruta
 más larga en vez de una calle más pequeña, menos
 apretada en vez de una carretera con mucho
 tráfico.

 Semejantemente, los routers pueden tomar las
 decisiones basadas en la carga, anchura de banda,
 retrasan, cuestan, y confiabilidad de un
 acoplamiento de la red.
Determinación De La Trayectoria
  El proceso siguiente se utiliza durante la
  determinación de la trayectoria para cada paquete
  se encamine que:

• La dirección de destinación se obtiene del paquete.
• La máscara de la primera entrada en la tabla de
  ruta se aplica a la dirección de destino.
• Se comparan la ruta de destino y la entrada de la
  tabla de rutas.

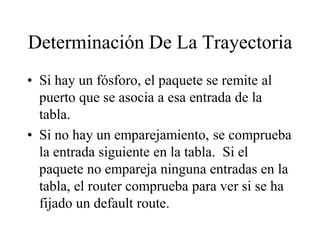

Determinación De La Trayectoria
• Si hay un fósforo, el paquete se remite al
  puerto que se asocia a esa entrada de la
  tabla.
• Si no hay un emparejamiento, se comprueba
  la entrada siguiente en la tabla. Si el
  paquete no empareja ninguna entradas en la
  tabla, el router comprueba para ver si se ha
  fijado un default route.
Determinación De La Trayectoria
• Si se ha fijado un default route, el paquete se
  remite al puerto asociado. Un default route es una
  ruta que es configurada por el administrador de la
  red como la ruta para utilizar si no hay
  emparejamiento en la tabla de rutas.

• Si no hay default route, se desecha el paquete. Un
  mensaje se envía generalmente de nuevo al
  dispositivo que envía que indica que el destino era
  inalcanzable.
Tablas Routing
Los routers usan protocolos routing para construir y
para mantener las tablas de ruta (routing) que
contienen la información de la ruta. Esto ayuda en
el proceso de la determinación de la trayectoria.
Los protocolos routing llenan las tablas routing de
una variedad de información de la ruta. Esta
información varía dependiendo del protocolo
routing usado. Las tablas routing contienen la
información necesaria para remitir los paquetes de
los datos a través de redes conectadas Dominios o
LANs de la difusión de la interconexión de los
dispositivos de la capa 3.
Tablas Routing
Un esquema de dirección jerárquico se
requiere para la transferencia de datos para
ocurrir. Los routers no pierden de vista la
información importante en sus tablas
routing, incluyendo lo siguiente:
–   El tipo del protocolo
–   Destino/next-hop de la tabla de ruta
–   El encaminar métrico
–   Interfaces de salida
Tablas Routing
El tipo del protocolo.- el tipo de protocolo
routing ruta que creó las asociaciones de la
entrada.

Destino/next-hop de la tabla de ruta.- estas
asociaciones le dicen al router que un destino en
particular esta conectada directamente con el
router , o que puede ser alcanzada usando otra
router llamado el "siguiente-salto" en el camino
hacia el destino final. Cuando un router recibe un
paquete entrante, comprueba la dirección de
destino y procura emparejar esta dirección con una
entrada de la tabla de ruta.
Tablas Routing
El encaminar métrico - diversos protocolos de
ruta utilizan diversas métricas de la
encaminamiento.         Las métricas de la
encaminamiento se utilizan para determinar la
deseabilidad de una ruta. Por ejemplo, las
aplicaciones del Routing Information Protocol
(RASGÓN) saltan cuenta como su solamente
encaminar métrico. El protocolo interior de la
encaminamiento de la entrada (IGRP) utiliza
una combinación de la anchura de banda, carga,
retrasa, y métrica de la confiabilidad para crear
un valor métrico compuesto.
Tablas Routing
– Interfaces de salida- el interfaz que los datos deben ser
  enviados encendido, para alcanzar la destinación final.


Los routers se comunican el uno con el otro para
mantener sus tablas de routing a través de la
transmisión de los mensajes de la actualización de la
ruta.
Algunos protocolos de ruta transmiten mensajes de
actualización periódicamente, mientras que otros los
envían solamente cuando hay cambios en la topología
de la red.
• Las WAN y los routers
Las WAN
• Identificar las organizaciones responsables de los
  estándares WAN.
• Explicar la diferencia entre una WAN y una LAN y el
  tipo de direcciones que utiliza cada una de ellas.
• Describir la función de un router en una WAN
• Identificar los componentes internos del router y
  describir sus funciones.
• Describir las características físicas del router.
• Identificar los puertos comunes de un router.
• Conectar, correctamente, los puertos de Ethernet, de
  WAN serial y de consola.
Ejemplos de redes de datos
Dispositivos WAN
Servicios WAN
Encapsulamientos de enlaces de datos
Componentes de configuración
         interna
Segmentación con routers
Routers conectados (tecnologías
            WAN)
Determinación de ruta
Protocolos y estándares de la capa
               física
                   ●   EIA-530
•   EIA/TIA -232   ●   RDSI
•   EIA/TIA -449   ●   T1, T3, E1 y E3
•   V.24           ●   xDSL
•   V.35           ●   SONET (OC-3, OC-12,
•   X.21               OC-48, OC-192)
•   G.703
Capa de enlace de datos

• Control de enlace de datos de   ●   X.25
  alto nivel (HDLC)               ●   ATM
• Frame Relay                     ●   LAPB
• Protocolo punto a punto (PPP)   ●   LAPD
• Control de enlace de datos      ●   LAPF
  síncrono (SDLC)
• Protocolo Internet de enlace
  serial (SLIP)
Conexiones WAN
Configuración del laboratorio
Componentes internos del router
Componentes internos del router
Componentes de un router 2600
Conexión externa de un router
           2600
Conexiones externas
Conexión de ordenador o consola
Conexión de modem
HyperTerminal
Conexión a la interfaz de LAN
Conexiones de 8 pins
Tipos de WAN

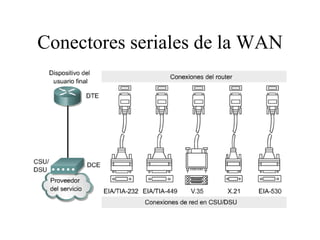

Conectores seriales de la WAN
Sistema Operativo del Router
Existen diversidad de sistemas operativos para
Routers, en este trabajo hablaremos un poco acerca de
IROS(intelligent routing operating System)

Entendemos por sistema IROS un equipo autónomo,
capaz de funcionar por sí mismo, que ofrece a nuestra
red o conjunto corporativo de redes posibilidades de
conectividad, seguridad, aplicaciones web, servidor
de archivos, funciones de enrutado... con un
rendimiento igual o superior al de un equipo
electrónico de comunicaciones de gama alta que se
encuentre en el mercado actual.
Sistema Operativo del Router
La instalación de IROS es un proceso sencillo y
limpio de cara a la configuración de red, ya que se
integra como un equipo más, pero a un nivel
intermedio, entra la puerta de enlace (Gateway) a
Internet y la propia red, con lo que no entorpece
comunicaciones con Servidores,
servidores de impresión, servicios de red etc, tan solo
actúa de cara al exterior y fomentando la entrada de
nuevos servicios en la red.
Sistema Operativo(IROS)

IROS se sirve en un equipo cerrado, que no
necesita dispositivos, tan solo un punto de red al
que poder acceder. Para hacer más robusto el
sistema, se ha pensado en evitar dentro de la
máquina aquellas piezas que producen mayor tipo
de problemas y simplificar al máximo su
constitución. De este modo, IROS tan solo
necesita un equipo informático básico, sin
necesidad de disco duro, y con al menos 64 Mb
de RAM, con un microprocesador que pueda
procesar paquetes a una velocidad suficiente,
como mínimo un Intel Pentium a 60 Mhz.
Sistema Operativo

Las funciones que IROS puede realizar independientemente
del tipo de red en la que
integre son las siguientes:

• SERVIDOR VPN IROS

  La gran funcionalidad de IROS, sobre todas las demás, es su
  capacidad de crear vpn’s, es decir, redes privadas virtuales. Esta
  capacidad de IROS permite conectar dos o más redes, situadas
  en distintos puntos geográficos, a través de Internet de forma
  segura y privada, independientemente del proveedor de acceso
  elegido en cada una de ellas.
Sistema Operativo
• SERVIDOR DHCP

  El sistema DHCP (Servidor de Direcciones), es un sistema que
  permite que una máquina que no esté configurada para nuestra
  red local, al conectarla a ella, pueda obtener un direccionamiento
  válido para poder trabajar y conectarse a Internet.

• SERVICIOS DE WEB CACHE

  IROS incorpora el servidor Web Apache (www.apache.org), con
  licencia GNU (de libre distribución), que actualmente es el más
  popular de cuantos existen en la red. Este servidor Web, permite
  al usuario, alojar sus páginas corporativas en sus propias
  máquinas, sin depender así de proveedores externos.
Sistema Operativo
• SERVICIOS NAT

El servicio NAT (traducción de direcciones) que
ofrece IROS, permite que varias estaciones de
trabajo dentro de una misma red salgan a Internet
bajo una misma dirección IP pública, aumentando
la seguridad en la red local privada de cara al
exterior, y evitando tener que adquirir tantas
direcciones públicas como estaciones de trabajo se
quiera que tengan acceso a Internet.
Sistema Operativo
• SISTEMA   DE GRÁFICAS DE TRÁFICO

IROS dispone de una utilidad de monitorización mediante gráficas que permite ver
el rendimiento de la red, en gráfico en un entorno atractivo e ilustrativo. El sistema
MRTG, estandarizado en el mercado, es uno de los más potentes hoy día en la
mecanización de tráfico de red a través de gráficas.

• SERVIDOR DE CORREO WEB

IROS tiene la capacidad de albergar también un servidor de Correo Electrónico
(Sendmail), es decir, el usuario puede tener su propio servidor y crear sus buzones
de manera personalizada, sin          límite en cuanto a número o capacidad y sin
tener que depender de proveedores exteriores. Además, este servidor de correo
admite sesiones con acceso a través de web (WebMail) que nos          permitirán
consultar nuestro buzón o enviar mensajes desde cualquier parte del mundo.
Sistema Operativo
• Otros servicios que
  proporciona son:

  • SISTEMA
  FIREWALL
  • SERVIDOR DE
  ARCHIVOS, FTP
  • SERVIDOR PROXY
Conclusión
• Se ha probado que un router puede dar vuelta en un
  succionador de la red con algunos comandos. Las
  secuencias del SNMP, las contraseñas, el etc. se pueden
  ahora capturar y utilizar para extender un ataque de los
  intrusos contra la red.
• Poner un interruptor del gigabit en ejecución en crudo
• Mapeo de comunicación dinamica a interconexión estática
• Puede entremezclar la capa del interruptor con el cómputo
• El alto-ancho de banda I/O permite el funcionamiento de
  los procesadores de encargo de ASIC
• La mejora del software basado en el diseño del router para
  alcanzar el requisito de funcionamiento.
Conclusión
• El proposito del diseño se basa en:
   – Separación plana: Arquitectura ForCES
   – SMP tecleo de lenguaje (plano de la expedición)
   – Interfaz de la administración de configuración de la
     trayectoria del path
   – Los retrasos experimentados marginales y pérdidas de
     paquete son signo favorable para el empleo de software
     con la utilización de routers basado en el principio de
     separación y la clickeo de lenguaje SMP.
   – Estudios de adaptabilidad más grandes deberían
     consolar estas conclusiones y adoptar el empleo de
     estos routers.
Recomendaciones
• Siguiendo la famosa regla de: “Si funciona no lo toques”
  es muy recomendable apuntar el estado del router antes de
  hacer cualquier modificación para volver al estado original
  en caso de ummm... no acertarla.
• Ante todo mucha calma es una recomendación típica, pero
  que aquí se aplica con todo su peso. Pensad que siempre
  hay un porqué y sale a cuenta reflexionar sobre lo que no
  funciona.
•      Otra recomendación a tener en cuenta es que si el
  instalador de ADSL lo ha hecho de una determinada forma
  es por algún motivo de peso y que cambiar radicalmente la
  configuración puede hacer que nuestro ADSL deje de
  funcionar, lo bueno es que volviendo a la configuración
  original debe volver a funcionar. Me refiero a que
  modificar una configuración no es tan radical como hacer
  overclocking donde si te pasas y quemas un chip ya no hay

Más contenido relacionado

La actualidad más candente

Power point redes en internet
Power point redes en internetPower point redes en internet
Power point redes en internetestanqueri5

24 Ejercicios Subnetting
24 Ejercicios Subnetting24 Ejercicios Subnetting
24 Ejercicios SubnettingPatty Vm

Red en estrella y en Árbol
Red en estrella y en ÁrbolRed en estrella y en Árbol
Red en estrella y en ÁrbolAndreaRamirez113

Configuracion de router
Configuracion de routerConfiguracion de router
Configuracion de routerAndyNet-com

Configuración básica de un router y switch
Configuración básica de un router y switchConfiguración básica de un router y switch
Configuración básica de un router y switchAlex Yungan

Router & functionality
Router & functionalityRouter & functionality
Router & functionalityAmzadKhn

Conceptos y Protocolos de Enrutamiento (Capitulo 1)
Conceptos y Protocolos de Enrutamiento (Capitulo 1)Conceptos y Protocolos de Enrutamiento (Capitulo 1)
Conceptos y Protocolos de Enrutamiento (Capitulo 1)Cristiān Villegās

Router y su funcionamiento
Router y su funcionamientoRouter y su funcionamiento
Router y su funcionamientoAlejandro Murcia

REDES, TOPOLOGIA DE RED
REDES, TOPOLOGIA DE REDREDES, TOPOLOGIA DE RED
REDES, TOPOLOGIA DE REDguest7bb5a1

Introduction to router
Introduction to routerIntroduction to router
Introduction to routerFarhan Galib


La actualidad más candente (20)

Power point redes en internet
Power point redes en internetPower point redes en internet
Power point redes en internet

Modelo TCP/IP
Modelo TCP/IPModelo TCP/IP
Modelo TCP/IP

Capa de aplicación
Capa de aplicaciónCapa de aplicación
Capa de aplicación

Enrutamiento
EnrutamientoEnrutamiento
Enrutamiento

Knx 1
Knx 1Knx 1
Knx 1

24 Ejercicios Subnetting
24 Ejercicios Subnetting24 Ejercicios Subnetting
24 Ejercicios Subnetting

DHCP presentación
DHCP presentaciónDHCP presentación
DHCP presentación

Red en estrella y en Árbol
Red en estrella y en ÁrbolRed en estrella y en Árbol
Red en estrella y en Árbol

Configuracion de router
Configuracion de routerConfiguracion de router
Configuracion de router

Configuración básica de un router y switch
Configuración básica de un router y switchConfiguración básica de un router y switch
Configuración básica de un router y switch

Switch
SwitchSwitch
Switch

Router & functionality
Router & functionalityRouter & functionality
Router & functionality

Conceptos y Protocolos de Enrutamiento (Capitulo 1)
Conceptos y Protocolos de Enrutamiento (Capitulo 1)Conceptos y Protocolos de Enrutamiento (Capitulo 1)
Conceptos y Protocolos de Enrutamiento (Capitulo 1)

Redes 2 Clase 2 Fundamentos Redes 2021 1
Redes 2 Clase 2 Fundamentos Redes 2021 1Redes 2 Clase 2 Fundamentos Redes 2021 1
Redes 2 Clase 2 Fundamentos Redes 2021 1

Redes de alta velocidad con switches l3 y l4
Redes de alta velocidad con switches l3 y l4Redes de alta velocidad con switches l3 y l4
Redes de alta velocidad con switches l3 y l4

Router y su funcionamiento
Router y su funcionamientoRouter y su funcionamiento
Router y su funcionamiento

REDES, TOPOLOGIA DE RED
REDES, TOPOLOGIA DE REDREDES, TOPOLOGIA DE RED
REDES, TOPOLOGIA DE RED

Routers CIsco: configu
Routers CIsco: configuRouters CIsco: configu
Routers CIsco: configu

Topologias de red
Topologias de redTopologias de red
Topologias de red

Introduction to router
Introduction to routerIntroduction to router
Introduction to router


Destacado

Carpetas compartidas
Carpetas compartidasCarpetas compartidas
Carpetas compartidasAlexisrios23

Tutorial compartir archivos en red con hfs
Tutorial compartir archivos en red con hfsTutorial compartir archivos en red con hfs
Tutorial compartir archivos en red con hfsCristian Barramedina

Crear una red inalámbrica temporal con las netbooks red ad hoc Windows 7
Crear una red inalámbrica temporal con las netbooks   red ad hoc Windows 7Crear una red inalámbrica temporal con las netbooks   red ad hoc Windows 7
Crear una red inalámbrica temporal con las netbooks red ad hoc Windows 7Soluciones Todopc

Tutorial crear red ad hoc W7 IP fija y compartir archivos
Tutorial crear red ad hoc W7 IP fija y compartir archivos Tutorial crear red ad hoc W7 IP fija y compartir archivos
Tutorial crear red ad hoc W7 IP fija y compartir archivos OEI Capacitación

Pasos para configurar router cisco linksys red malla
Pasos para configurar router cisco   linksys red mallaPasos para configurar router cisco   linksys red malla
Pasos para configurar router cisco linksys red mallaJohana Villarreal Nuñez

Redes 05-configurar una red local y sus equipos en windows 2013
Redes 05-configurar una red local y sus equipos en windows 2013Redes 05-configurar una red local y sus equipos en windows 2013
Redes 05-configurar una red local y sus equipos en windows 2013Koldo Parra

Tutorial crear red ad hoc W7 IP dinámica y compartir archivos
Tutorial crear red ad hoc W7 IP dinámica y compartir archivosTutorial crear red ad hoc W7 IP dinámica y compartir archivos
Tutorial crear red ad hoc W7 IP dinámica y compartir archivosOEI Capacitación

Herramientas de gestion de red
Herramientas de gestion de redHerramientas de gestion de red
Herramientas de gestion de redPaul Solis Vera

Como Configurar el IP Estática en Windows 7 y XP.
Como Configurar el IP Estática en Windows 7 y XP.Como Configurar el IP Estática en Windows 7 y XP.
Como Configurar el IP Estática en Windows 7 y XP.Abigail_Navarro

Funcion de la tabla de enrutamiento
Funcion de la tabla de enrutamientoFuncion de la tabla de enrutamiento
Funcion de la tabla de enrutamientoJose Hernandez Landa

pasos para crear red lan
pasos para crear red lanpasos para crear red lan
pasos para crear red lanbryanbringas

Configuracion router
Configuracion routerConfiguracion router
Configuracion routercyberleon95

CAPA DE APLICACION TCP/IP
CAPA DE APLICACION TCP/IPCAPA DE APLICACION TCP/IP
CAPA DE APLICACION TCP/IPalmars

2.Datos y señales en comunicaciones electrónicas
2.Datos y señales en comunicaciones electrónicas2.Datos y señales en comunicaciones electrónicas
2.Datos y señales en comunicaciones electrónicasEdison Coimbra G.

Tecnicas y herramientas para el desarrollo de software
Tecnicas y herramientas para el desarrollo de softwareTecnicas y herramientas para el desarrollo de software
Tecnicas y herramientas para el desarrollo de softwareReynaldo Mayz

Introduccion a los routers
Introduccion a los routersIntroduccion a los routers
Introduccion a los routersJosu Orbe


Destacado (20)

Carpetas compartidas
Carpetas compartidasCarpetas compartidas
Carpetas compartidas

Tutorial compartir archivos en red con hfs
Tutorial compartir archivos en red con hfsTutorial compartir archivos en red con hfs
Tutorial compartir archivos en red con hfs

Crear una red inalámbrica temporal con las netbooks red ad hoc Windows 7
Crear una red inalámbrica temporal con las netbooks   red ad hoc Windows 7Crear una red inalámbrica temporal con las netbooks   red ad hoc Windows 7
Crear una red inalámbrica temporal con las netbooks red ad hoc Windows 7

Tutorial crear red ad hoc W7 IP fija y compartir archivos
Tutorial crear red ad hoc W7 IP fija y compartir archivos Tutorial crear red ad hoc W7 IP fija y compartir archivos
Tutorial crear red ad hoc W7 IP fija y compartir archivos

Pasos para configurar router cisco linksys red malla
Pasos para configurar router cisco   linksys red mallaPasos para configurar router cisco   linksys red malla
Pasos para configurar router cisco linksys red malla

Redes 05-configurar una red local y sus equipos en windows 2013
Redes 05-configurar una red local y sus equipos en windows 2013Redes 05-configurar una red local y sus equipos en windows 2013
Redes 05-configurar una red local y sus equipos en windows 2013

Tutorial crear red ad hoc W7 IP dinámica y compartir archivos
Tutorial crear red ad hoc W7 IP dinámica y compartir archivosTutorial crear red ad hoc W7 IP dinámica y compartir archivos
Tutorial crear red ad hoc W7 IP dinámica y compartir archivos

Herramientas de gestion de red
Herramientas de gestion de redHerramientas de gestion de red
Herramientas de gestion de red

Como Configurar el IP Estática en Windows 7 y XP.
Como Configurar el IP Estática en Windows 7 y XP.Como Configurar el IP Estática en Windows 7 y XP.
Como Configurar el IP Estática en Windows 7 y XP.

Configuración básica del router
Configuración básica del routerConfiguración básica del router
Configuración básica del router

Tabla de enrutamiento
Tabla de enrutamientoTabla de enrutamiento
Tabla de enrutamiento

Funcion de la tabla de enrutamiento
Funcion de la tabla de enrutamientoFuncion de la tabla de enrutamiento
Funcion de la tabla de enrutamiento

Tabla enrutamiento
Tabla enrutamientoTabla enrutamiento
Tabla enrutamiento

pasos para crear red lan
pasos para crear red lanpasos para crear red lan
pasos para crear red lan

Configuracion router
Configuracion routerConfiguracion router
Configuracion router

protocolos udp y tcp
protocolos udp y tcpprotocolos udp y tcp
protocolos udp y tcp

CAPA DE APLICACION TCP/IP
CAPA DE APLICACION TCP/IPCAPA DE APLICACION TCP/IP
CAPA DE APLICACION TCP/IP

2.Datos y señales en comunicaciones electrónicas
2.Datos y señales en comunicaciones electrónicas2.Datos y señales en comunicaciones electrónicas
2.Datos y señales en comunicaciones electrónicas

Tecnicas y herramientas para el desarrollo de software
Tecnicas y herramientas para el desarrollo de softwareTecnicas y herramientas para el desarrollo de software
Tecnicas y herramientas para el desarrollo de software

Introduccion a los routers
Introduccion a los routersIntroduccion a los routers
Introduccion a los routers


Similar a Routers y protocolos de enrutamiento IP

Redes Cap10
Redes Cap10Redes Cap10
Redes Cap10CJAO

Presentacion
PresentacionPresentacion
Presentacioncoccum

Tdd familia de protocolos tcp-funciones de las capas
Tdd familia de protocolos tcp-funciones de las capasTdd familia de protocolos tcp-funciones de las capas
Tdd familia de protocolos tcp-funciones de las capasYiyitaah Bustos

Temas de redes fp informatica grado medio españa redes wan
Temas de redes fp informatica grado medio españa redes wanTemas de redes fp informatica grado medio españa redes wan
Temas de redes fp informatica grado medio españa redes wanruben salvado

Capa red funcionalidad, protocolos, ip, tipos de red, submascara, mascara
Capa red   funcionalidad, protocolos, ip, tipos de red, submascara, mascaraCapa red   funcionalidad, protocolos, ip, tipos de red, submascara, mascara
Capa red funcionalidad, protocolos, ip, tipos de red, submascara, mascaraGerson Purisaca Martinez

Principios basicos de enrutamiento y subredes.
Principios basicos de enrutamiento y subredes.Principios basicos de enrutamiento y subredes.
Principios basicos de enrutamiento y subredes.Julia Ramirez

Laboratorio 8 enrutamiento dinamico part 1
Laboratorio 8 enrutamiento dinamico part 1Laboratorio 8 enrutamiento dinamico part 1
Laboratorio 8 enrutamiento dinamico part 1yoes1053

Presentación redes informáticas
Presentación redes informáticasPresentación redes informáticas
Presentación redes informáticascelialopezgil

Diapositivas redes de computadoras unidad 1
Diapositivas redes de computadoras   unidad 1Diapositivas redes de computadoras   unidad 1
Diapositivas redes de computadoras unidad 1Javier Durán

Resumen t1
Resumen t1Resumen t1
Resumen t1juanji18

Obj 7 capa 3 - red - introduccion
Obj 7   capa 3 - red - introduccionObj 7   capa 3 - red - introduccion
Obj 7 capa 3 - red - introduccionPedro Sánchez

Protocolos de enrutamiento
Protocolos de enrutamientoProtocolos de enrutamiento
Protocolos de enrutamientoOswaldo Monsalvo

Presentación1
Presentación1Presentación1
Presentación1toxxics

Interconexion de red
Interconexion de redInterconexion de red
Interconexion de redtoxxics

1 puentes-y-switch - redes
1   puentes-y-switch - redes1   puentes-y-switch - redes
1 puentes-y-switch - redesCarlos Nunhez


Similar a Routers y protocolos de enrutamiento IP (20)

Redes Cap10
Redes Cap10Redes Cap10
Redes Cap10

Presentacion
PresentacionPresentacion
Presentacion

Ccna1 cap10
Ccna1 cap10Ccna1 cap10
Ccna1 cap10

Modulo
ModuloModulo
Modulo

Tdd familia de protocolos tcp-funciones de las capas
Tdd familia de protocolos tcp-funciones de las capasTdd familia de protocolos tcp-funciones de las capas
Tdd familia de protocolos tcp-funciones de las capas

Temas de redes fp informatica grado medio españa redes wan
Temas de redes fp informatica grado medio españa redes wanTemas de redes fp informatica grado medio españa redes wan
Temas de redes fp informatica grado medio españa redes wan

Capa red funcionalidad, protocolos, ip, tipos de red, submascara, mascara
Capa red   funcionalidad, protocolos, ip, tipos de red, submascara, mascaraCapa red   funcionalidad, protocolos, ip, tipos de red, submascara, mascara
Capa red funcionalidad, protocolos, ip, tipos de red, submascara, mascara

Principios basicos de enrutamiento y subredes.
Principios basicos de enrutamiento y subredes.Principios basicos de enrutamiento y subredes.
Principios basicos de enrutamiento y subredes.

CAPA DE RED.pptx
CAPA DE RED.pptxCAPA DE RED.pptx
CAPA DE RED.pptx

Laboratorio 8 enrutamiento dinamico part 1
Laboratorio 8 enrutamiento dinamico part 1Laboratorio 8 enrutamiento dinamico part 1
Laboratorio 8 enrutamiento dinamico part 1

Presentación redes informáticas
Presentación redes informáticasPresentación redes informáticas
Presentación redes informáticas

Diapositivas redes de computadoras unidad 1
Diapositivas redes de computadoras   unidad 1Diapositivas redes de computadoras   unidad 1
Diapositivas redes de computadoras unidad 1

Resumen t1
Resumen t1Resumen t1
Resumen t1

modelo osi CAPA 3
 modelo osi CAPA 3 modelo osi CAPA 3
modelo osi CAPA 3

Obj 7 capa 3 - red - introduccion
Obj 7   capa 3 - red - introduccionObj 7   capa 3 - red - introduccion
Obj 7 capa 3 - red - introduccion

Protocolos de enrutamiento
Protocolos de enrutamientoProtocolos de enrutamiento
Protocolos de enrutamiento

Presentación1
Presentación1Presentación1
Presentación1

Interconexion de red
Interconexion de redInterconexion de red
Interconexion de red

1 puentes-y-switch - redes
1   puentes-y-switch - redes1   puentes-y-switch - redes
1 puentes-y-switch - redes

Enrutamiento y Direccionamiento
Enrutamiento y Direccionamiento Enrutamiento y Direccionamiento
Enrutamiento y Direccionamiento


Más de César Ocampo

Más de César Ocampo (6)

Informe final proyecto de TI
Informe final proyecto de TIInforme final proyecto de TI
Informe final proyecto de TI

Servis desk ejemplo con ITIL
Servis desk  ejemplo con ITILServis desk  ejemplo con ITIL
Servis desk ejemplo con ITIL

Subnetting
SubnettingSubnetting
Subnetting

Programacion web java
Programacion web javaProgramacion web java
Programacion web java

Antenas caseras WI-FI
Antenas caseras WI-FIAntenas caseras WI-FI
Antenas caseras WI-FI

PROYECTO
PROYECTOPROYECTO
PROYECTO


Último

trabajotecologiaisabella-240424003133-8f126965.pdf
trabajotecologiaisabella-240424003133-8f126965.pdftrabajotecologiaisabella-240424003133-8f126965.pdf
trabajotecologiaisabella-240424003133-8f126965.pdfIsabellaMontaomurill

PARTES DE UN OSCILOSCOPIO ANALOGICO .pdf
PARTES DE UN OSCILOSCOPIO ANALOGICO .pdfPARTES DE UN OSCILOSCOPIO ANALOGICO .pdf
PARTES DE UN OSCILOSCOPIO ANALOGICO .pdfSergioMendoza354770

KELA Presentacion Costa Rica 2024 - evento Protégeles
KELA Presentacion Costa Rica 2024 - evento ProtégelesKELA Presentacion Costa Rica 2024 - evento Protégeles
KELA Presentacion Costa Rica 2024 - evento ProtégelesFundación YOD YOD

El uso delas tic en la vida cotidiana MFEL
El uso delas tic en la vida cotidiana MFELEl uso delas tic en la vida cotidiana MFEL
El uso delas tic en la vida cotidiana MFELmaryfer27m

Actividad integradora 6 CREAR UN RECURSO MULTIMEDIA
Actividad integradora 6    CREAR UN RECURSO MULTIMEDIAActividad integradora 6    CREAR UN RECURSO MULTIMEDIA
Actividad integradora 6 CREAR UN RECURSO MULTIMEDIA241531640

ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...
ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...
ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...FacuMeza2

Plan de aula informatica segundo periodo.docx
Plan de aula informatica segundo periodo.docxPlan de aula informatica segundo periodo.docx
Plan de aula informatica segundo periodo.docxpabonheidy28

SalmorejoTech 2024 - Spring Boot <3 Testcontainers
SalmorejoTech 2024 - Spring Boot <3 TestcontainersSalmorejoTech 2024 - Spring Boot <3 Testcontainers
SalmorejoTech 2024 - Spring Boot <3 TestcontainersIván López Martín

ejercicios pseint para aprogramacion sof
ejercicios pseint para aprogramacion sofejercicios pseint para aprogramacion sof
ejercicios pseint para aprogramacion sofJuancarlosHuertasNio1

Arenas Camacho-Practica tarea Sesión 12.pptx
Arenas Camacho-Practica tarea Sesión 12.pptxArenas Camacho-Practica tarea Sesión 12.pptx
Arenas Camacho-Practica tarea Sesión 12.pptxJOSEFERNANDOARENASCA

Clase N°4 - Purificación y secuenciación de acidos nucleicos Benoit Diringer ...
Clase N°4 - Purificación y secuenciación de acidos nucleicos Benoit Diringer ...Clase N°4 - Purificación y secuenciación de acidos nucleicos Benoit Diringer ...
Clase N°4 - Purificación y secuenciación de acidos nucleicos Benoit Diringer ...Luis Olivera

Medidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptx
Medidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptxMedidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptx
Medidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptxaylincamaho

definicion segun autores de matemáticas educativa
definicion segun autores de matemáticas  educativadefinicion segun autores de matemáticas  educativa
definicion segun autores de matemáticas educativaAdrianaMartnez618894

Cortes-24-de-abril-Tungurahua-3 año 2024
Cortes-24-de-abril-Tungurahua-3 año 2024Cortes-24-de-abril-Tungurahua-3 año 2024
Cortes-24-de-abril-Tungurahua-3 año 2024GiovanniJavierHidalg

La era de la educación digital y sus desafios
La era de la educación digital y sus desafiosLa era de la educación digital y sus desafios
La era de la educación digital y sus desafiosFundación YOD YOD

R1600G CAT Variables de cargadores en mina
R1600G CAT Variables de cargadores en minaR1600G CAT Variables de cargadores en mina
R1600G CAT Variables de cargadores en minaarkananubis

GonzalezGonzalez_Karina_M1S3AI6... .pptx
GonzalezGonzalez_Karina_M1S3AI6... .pptxGonzalezGonzalez_Karina_M1S3AI6... .pptx
GonzalezGonzalez_Karina_M1S3AI6... .pptx241523733

dokumen.tips_36274588-sistema-heui-eui.ppt
dokumen.tips_36274588-sistema-heui-eui.pptdokumen.tips_36274588-sistema-heui-eui.ppt
dokumen.tips_36274588-sistema-heui-eui.pptMiguelAtencio10

Presentación inteligencia artificial en la actualidad
Presentación inteligencia artificial en la actualidadPresentación inteligencia artificial en la actualidad
Presentación inteligencia artificial en la actualidadMiguelAngelVillanuev48

tics en la vida cotidiana prepa en linea modulo 1.pptx
tics en la vida cotidiana prepa en linea modulo 1.pptxtics en la vida cotidiana prepa en linea modulo 1.pptx
tics en la vida cotidiana prepa en linea modulo 1.pptxazmysanros90


Último (20)

trabajotecologiaisabella-240424003133-8f126965.pdf
trabajotecologiaisabella-240424003133-8f126965.pdftrabajotecologiaisabella-240424003133-8f126965.pdf
trabajotecologiaisabella-240424003133-8f126965.pdf

PARTES DE UN OSCILOSCOPIO ANALOGICO .pdf
PARTES DE UN OSCILOSCOPIO ANALOGICO .pdfPARTES DE UN OSCILOSCOPIO ANALOGICO .pdf
PARTES DE UN OSCILOSCOPIO ANALOGICO .pdf

KELA Presentacion Costa Rica 2024 - evento Protégeles
KELA Presentacion Costa Rica 2024 - evento ProtégelesKELA Presentacion Costa Rica 2024 - evento Protégeles
KELA Presentacion Costa Rica 2024 - evento Protégeles

El uso delas tic en la vida cotidiana MFEL
El uso delas tic en la vida cotidiana MFELEl uso delas tic en la vida cotidiana MFEL
El uso delas tic en la vida cotidiana MFEL

Actividad integradora 6 CREAR UN RECURSO MULTIMEDIA
Actividad integradora 6    CREAR UN RECURSO MULTIMEDIAActividad integradora 6    CREAR UN RECURSO MULTIMEDIA
Actividad integradora 6 CREAR UN RECURSO MULTIMEDIA

ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...
ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...
ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...

Plan de aula informatica segundo periodo.docx
Plan de aula informatica segundo periodo.docxPlan de aula informatica segundo periodo.docx
Plan de aula informatica segundo periodo.docx

SalmorejoTech 2024 - Spring Boot <3 Testcontainers
SalmorejoTech 2024 - Spring Boot <3 TestcontainersSalmorejoTech 2024 - Spring Boot <3 Testcontainers
SalmorejoTech 2024 - Spring Boot <3 Testcontainers

ejercicios pseint para aprogramacion sof
ejercicios pseint para aprogramacion sofejercicios pseint para aprogramacion sof
ejercicios pseint para aprogramacion sof

Arenas Camacho-Practica tarea Sesión 12.pptx
Arenas Camacho-Practica tarea Sesión 12.pptxArenas Camacho-Practica tarea Sesión 12.pptx
Arenas Camacho-Practica tarea Sesión 12.pptx

Clase N°4 - Purificación y secuenciación de acidos nucleicos Benoit Diringer ...
Clase N°4 - Purificación y secuenciación de acidos nucleicos Benoit Diringer ...Clase N°4 - Purificación y secuenciación de acidos nucleicos Benoit Diringer ...
Clase N°4 - Purificación y secuenciación de acidos nucleicos Benoit Diringer ...

Medidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptx
Medidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptxMedidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptx
Medidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptx

definicion segun autores de matemáticas educativa
definicion segun autores de matemáticas  educativadefinicion segun autores de matemáticas  educativa
definicion segun autores de matemáticas educativa

Cortes-24-de-abril-Tungurahua-3 año 2024
Cortes-24-de-abril-Tungurahua-3 año 2024Cortes-24-de-abril-Tungurahua-3 año 2024
Cortes-24-de-abril-Tungurahua-3 año 2024

La era de la educación digital y sus desafios
La era de la educación digital y sus desafiosLa era de la educación digital y sus desafios
La era de la educación digital y sus desafios

R1600G CAT Variables de cargadores en mina
R1600G CAT Variables de cargadores en minaR1600G CAT Variables de cargadores en mina
R1600G CAT Variables de cargadores en mina

GonzalezGonzalez_Karina_M1S3AI6... .pptx
GonzalezGonzalez_Karina_M1S3AI6... .pptxGonzalezGonzalez_Karina_M1S3AI6... .pptx
GonzalezGonzalez_Karina_M1S3AI6... .pptx

dokumen.tips_36274588-sistema-heui-eui.ppt
dokumen.tips_36274588-sistema-heui-eui.pptdokumen.tips_36274588-sistema-heui-eui.ppt
dokumen.tips_36274588-sistema-heui-eui.ppt

Presentación inteligencia artificial en la actualidad
Presentación inteligencia artificial en la actualidadPresentación inteligencia artificial en la actualidad
Presentación inteligencia artificial en la actualidad

tics en la vida cotidiana prepa en linea modulo 1.pptx
tics en la vida cotidiana prepa en linea modulo 1.pptxtics en la vida cotidiana prepa en linea modulo 1.pptx
tics en la vida cotidiana prepa en linea modulo 1.pptx


Routers y protocolos de enrutamiento IP

  • 2. INTRODUCCION • El Protocolo Internet (IP) es el protocolo enrutador del Internet. La dirección IP permite a los paquetes ser encaminada (direccionado) de la fuente al destino usando la mejor trayectoria disponible.
  • 3. INTRODUCCION • La propagación de paquetes, los cambios de la encapsulación, y los protocolos orientados a la conexión y sin conexión son también críticos asegurarse de que los datos estén transmitidos correctamente a su destino.
  • 4. Definición de Router Un router (enrutador o encaminador) es un dispositivo hardware o software de interconexión de redes de computadoras que opera en la capa 3 (nivel de red) del modelo OSI. Este dispositivo interconecta segmentos de red o redes enteras. Hacen pasar paquetes de datos entre redes tomando como base la información de la capa de red
  • 5. Definición de Router Los routers toman decisiones lógicas con respecto a la mejor ruta para el envío de datos a través de una red interconectada y luego dirigen los paquetes hacia el segmento y el puerto de salida adecuados. Los routers toman decisiones basándose en diversos parámetros.
  • 6. Definición de Router El más importante es la dirección de la red hacia la que va destinado el paquete (En el caso del protocolo IP esta sería la dirección IP). Otros serían la carga de tráfico de red en los distintos interfaces de red del router y la velocidad de cada uno de ellos, dependiendo del protocolo que se utilice.
  • 8. Definición de Router En el ejemplo del diagrama anterior, se muestran 3 redes IP interconectadas por 2 routers. La computadora con el IP 222.22.22.1 envía 2 paquetes, uno para la computadora 123.45.67.9 y otro para 111.11.11.1 A través de sus tablas de enrutamiento configurados previamente, los routers pasan los paquetes para la red o router con el rango de direcciones que corresponde al destino del paquete. Nota: el contenido de las tablas de rutas está simplificado por motivos didácticos. En realidad se utilizan máscaras de red para definir las subredes interconectadas
  • 9. Ruteador y Protocolos de ruteo Un protocolo es un conjunto de reglas que decide cómo se comunican los computadoras los unos a los otros a través de redes. Los computadoras comunican con uno a otro cambiando mensajes de datos. Para aceptar y cumplir en estos mensajes, los computadoras deben tener definiciones de cómo interpreta un mensaje. Los ejemplos de mensajes incluyen aquellos que establecen una conexión a una máquina remota, mensajes y archivos de e-mail transferidos sobre una red.
  • 10. Ruteador y Protocolos de ruteo • Un protocolo describe lo siguiente: El formato con el que un mensaje debe estar de acuerdo. El procedimiento al qué computadoras deben cambiar un mensaje en el contexto de una actividad particular. Un protocolo encaminado permite que el router remita datos entre nodos sobre diferentes redes.
  • 11. Ruteador y Protocolos de ruteo • Una orden para que un protocolo sea direccionable, debe proporcionar la capacidad de asignar un número de red y un número principal a cada dispositivo individual. Algunos protocolos tal como IPX, necesitan solamente un número de red porque estos protocolos utilizan la dirección de impermeable del huésped para el número principal. Los otros protocolos tal como IP, necesitan una dirección completa que consta de una porción de red y una porción principal. Estos protocolos también necesitan una máscara de red para diferenciarse los dos números. La dirección de red es obtenido por ANDing la dirección con la máscara de red.
  • 12. Ruteador y Protocolos de ruteo • La razón que se utiliza una máscara de red es permitir que los grupos de dirección IP secuenciales sean tratados como una única unidad. Si no se permite esta agrupación, cada Host debería ser coincidido individualmente para direccionarlo. Según el consorcio de software de Internet, esto no sería posible con los 162,128,000 hosts que son actualmente en la Internet
  • 14. Direcciones de IP Una red contiene una dirección IP de Host y una dirección de red. Ambos son requisitos para tener una red enrutada. Una mascara de red es usado para separar la red y la porción de host de una dirección IP de 32 bits. El proceso de Anding produce una dirección de red eso identifica la interfaz que los datos se deben encaminar hacia fuera para alcanzar la red de destino
  • 15. Agrupación de dirección IP. Todas las 254 direcciones en la secuencia de 192.168.10.1 a 192.168.10.254 pueden ser representados como la dirección de red 192.168.10.0. Esto permite que los datos sean enviados a cualquier Host por direcciones locales de red.
  • 16. IP como un protocolo enrutado • El protocolo de Internet (IP) es la implementación utilizada de una ampliamente de un dirección de red de esquema jerárquico. El IP es no orientado a la conexión, no fiable, mejor protocolo de entrega. Los medios sin conexión que no se establece ninguna conexión dedicada del circuito antes de la transmisión mientras que hay al poner una llamada telefónica. El IP determina la ruta más eficiente para que los datos basados en el protocolo de enrutamiento. Los términos no fiables y el mejor-esfuerzo no implican que el sistema es no fiable y no trabaja bien, pero que el IP no verifica que los datos alcanzaron su destino. Esta función es manejada por los protocolos de capa superiores
  • 17. IP como un protocolo enrutado • El protocolo de Internet (IP) es la implementación utilizada en una dirección de red de esquema jerárquico. Como la información fluya hacia las capas mas bajas del modelo OSI, el dato es procesado en cada capa. 2 A la capa de red, los datos son encapsulados en paquetes, también conocidos como datagramas. 3 El IP determina el contenido de la cabecera de paquete de IP que incluye información de control dirigiendo y otros pero no está preocupada con los datos reales. El IP acepta cualquier datos se le transmiten del laye superior .
  • 18. IP como un protocolo enrutado El protocolo del IP toma cualquier ruta es la más eficiente basada en la decisión del protocolo de enrutamiento. ¿Si la computadora A enviara los datos a la computadora F, qué trayectoria los datos tomarían? eso es decidida por los ruteadores, usando protocolos de la encaminamiento.
  • 20. Paquetes de propagación y switching dentro de un Router • Mientras que un paquete viaja por una red interna a su destino final, las cabeceras y los acoplados del trama de la capa 2 se quitan y se substituyen en cada dispositivo de la capa 3. Esto es porque las unidades de datos de la capa 2, tramas, están para la dirección local. La unidad de datos de la capa 3, paquetes, es para la dirección end- to-end.
  • 21. Paquetes de propagación y switching dentro de un Router • Los tramas de Ethernet de la capa 2 se diseñan para funcionar dentro de un dominio de la difusión usando DIRRECCIONES MAC que se quema en el dispositivo físico. La unidad de datos de la capa 2 tipos del trama incluye los acoplamientos del Point-to-Point Protocol (PPP) y las conexiones seriales del relais del capítulo, que utilizan diversos esquemas de dirección de la capa 2. Sin importar el tipo de dirección de la capa 2 usa, las tramas.
  • 22. Paquetes de propagación y switching dentro de un Router • Se diseñan para funcionar dentro de un dominio de la difusión de la capa 2, pues los datos cruzan un dispositivo de la capa 3 los cambios de la información de la capa 2. • Como una trama es revisada en una Interface de router, el destino de la Dirección MAC es extraído. La dirección es revisada en la trama. La dirección se comprueba para considerar si la trama se trata directamente al interfaz de router, o si es una difusión. En cualquiera de estos dos casos, se acepta el trama. Si no, se desecha el trama puesto que es destinado para otro dispositivo en el dominio de la colisión. El trama aceptado tiene la información cíclica del control por redundancia (CRC) extraída del acoplado del trama, y calculada para verificar que los datos del trama están sin error
  • 23. Los dispositivos de la capa de red en el flujo de datos.
  • 33. Este es el proceso fundamental para rutear los datos
  • 34. Internet Protocol (IP) Dos tipos de servicios de entrega son “sin conexión” y “conexión -orientada”. Estos dos servicios proporcionan la actual “end-to-end “ entrega de datos en un trabajo de internet.
  • 35. Servicios de red sin conexión Diversos paquetes pueden tomar diversas trayectorias para conseguir conexión a la red, pero se vuelven a montar después de llegar al destino. El lugar de destino no entra en contacto antes de que se envíe un paquete.
  • 36. Servicios de conexión orientada Procesos con conmutador de circuito. Una conexión con el recipiente primero se establece, y entonces la transferencia de datos comienza. Todos los paquetes viajan secuencialmente a través del mismo circuito físico o virtual.
  • 37. Internet Protocol (IP) La mayoría de los servicios de red utilizan un sistema “sin conexión” de transmisión. Diversos paquetes pueden tomar diversas trayectorias para conseguir conexión a la red, pero se vuelven a montar después de llegar al destino. En un sistema “sin conexión”, la destinación no entra en contacto antes de que se envíe un paquete. Una buena comparación para un sistema sin conexión es un sistema postal.
  • 38. Internet Protocol (IP) En sistemas de conexión, una conexión es establecida entre el emisor y el receptor antes de q cualquier dato sea transferido. Un ejemplo de la conexión orientada es la red de el sistema telefónico. Uno hace la llamada, se establece la conexión, y la comunicación ocurre. Los procesos sin conexión de la red se refieren a menudo como paquetes cambiados. Mientras que los paquetes pasan de fuente al destino, los paquetes pueden cambiar a diversas trayectorias, y llegan posiblemente fuera de servicio.
  • 39. Internet Protocol (IP) Los procesos de conexión-orientada de la red se refieren a menudo como procesos con conmutador de circuito. Una conexión con el recipiente primero se establece, y entonces la transferencia de datos comienza. Todos los paquetes viajan secuencialmente a través del mismo circuito físico o virtual. El Internet es una red gigantesca, sin conexión en la cual todas las entregas del paquete son manejadas por el IP. TCP agregan la capa 4, servicios conexión-orientada de la confiabilidad al IP. Los dispositivos hacen la determinación de la trayectoria para cada paquete basado en una variedad de criterios. Algunos de los criterios, tales como anchura de banda disponible, pueden diferenciar del paquete al paquete.
  • 40. Anatomía de paquetes IP Los paquetes del IP consisten en los datos de capas superiores más un encabezado del IP. El encabezado de IP consiste en el siguiente: – Versión - indica la versión del IP usada actualmente; cuatro bits. Si el campo de la versión es diferente que la versión del IP del dispositivo de recepción, ese dispositivo rechazará los paquetes. – La longitud del encabezado del IP (HLEN) - indica la longitud del encabezado del datagrama en palabras de 32-bit. Esta es la longitud total de toda la información del encabezado, llevando para los dos campos la longitud de la variable del encabezado.
  • 41. Anatomía de paquetes IP – Tipo de servicio (TOS) - especifica el nivel de importancia que ha sido asignada por un protocolo particular de la capa superior, ocho bits. – Longitud total - especifica la longitud del paquete entero en octetos, incluyendo datos y cabecera, 16 bits.Para conseguir la longitud de la carga útil de los datos reste el HLEN de la longitud total. – Identificación - contiene un número entero que identifique el datagrama actual, 16 bits. Éste es el número de secuencia. – Flags - un campo de tres bits en el cual los dos bites de peso inferior controlan la fragmentación. Un bit especifica si el paquete puede ser fragmentada, y el otro especifica si el paquete es el ultimo fragmento en una serie de paquetes de fragmentos.
  • 42. Anatomía de paquetes IP – Fragmento compensó - ayudaban a ensamblar los fragmentos del datagrama, 13 bits. Este campo permite que el campo anterior termine en un límite 16-bit. – Tiempo de vive (TTL) - un campo que especifique el número de saltos que un paquete puede viajar. Este número es disminuido por uno mientras que el paquete viaja a través de un router. Cuando los alcances contrarios ponen a cero se desecha el paquete. Esto evita a los paquetes de continuos cortes. – Protocolo - indica qué protocolo de la capa superior, tal como TCP o UDP, recibe los paquetes entrantes después de que se haya terminado el proceso del IP, ocho bits. – Esquema simple de detección de errores del encabezado -
  • 43. Anatomía de paquetes IP – Dirección de la fuente - especifica el IP ADDRESS del nodo que envía, 32 bits. – Dirección de destino - especifica el IP ADDRESS de recepción del nodo, 32 bits. – Opciones - permite que el IP apoye varias opciones, tales como seguridad, longitud variable. – Padding - los ceros adicionales se agregan a este campo para asegurarse de que el encabezado siempre sea multiplo de 32 bits. – Datos - contiene la información de la capa superior, longitud variable hasta 64 KB.
  • 44. Campo de la capa de red Estos son los encabezados en un paquete de encabezado IP. Todas las longitudes de los campos son corregidos excepto por las opciones de IP y los campos de relleno.
  • 45. IP protocolos de routing
  • 46. Vision general del routing Routing es una función de la capa 3 de OSI: 1- Routing es un esquema de organización jerárquico que permite que las direcciones individuales sean agrupadas. Estas direcciones individuales se tratan como sola unidad hasta que la dirección de destino sea necesaria para la entrega final de los datos. 2- Routing es el proceso de encontrar la trayectoria más eficiente a partir de un dispositivo a otro. El dispositivo primario que realiza el proceso de routing es el router.
  • 47. Funciones de un router Las siguientes son las dos funciones dominantes de un router: • Los routers deben mantener las tablas de routing y cerciorarse de otros routers de saber de cambios en la topología de la red. Se realiza esta función usando un protocolo de routing para comunicar la información de la red con otros routers • Cuando los paquetes llegan un interfaz, el router debe utilizar la tabla de routing para determinarse donde enviarlas. El router cambia los paquetes para una interfaz apropiada, agrega el necesario trama de información para la interface , y después transmite el trama.
  • 48. Funciones de un router • Una Router es un dispositivo de la capa de red que utiliza unas o más métricas de routing para determinar la trayectoria óptima a lo largo de la cual el tráfico de la red debe ser remitido. Las métricas de enrutamiento son valores usados en la determinación de la ventaja de una ruta sobre otra. Los protocolos de enrutamiento utilizan varias combinaciones de las métricas para determinar la mejor trayectoria para los datos.
  • 49. Funciones de un router • Segmentos de la red de la interconexión de routers o redes enteras. Los routers pasan tramas de los datos entre las redes basadas en la información de la capa 3. Los routers toman decisiones lógicas con respecto a la mejor trayectoria para la entrega de datos. Los routers entonces ordenan los paquetes al puerto de salida apropiado para ser encapsuladas para la transmisión. El proceso de la encapsulación y de la de- encapsulacion ocurre cada vez que las transferencias de un paquete a través de un router. El proceso de enviar datos a partir de un dispositivo a otro implica el proceso de la encapsulación y de la de-encapsulacio'n. Este proceso rompe para arriba la secuencia de datos en segmentos, agrega los jefes apropiados y los acoplados entonces transmiten los datos. El proceso de la de-encapsulacion es el proceso opuesto, quitando los encabezados y los acoplados, entonces recombinando los datos en una corriente inconsútil.
  • 50. Funciones de un router • Este curso se centra en el protocolo routable más común, que es el Internet Protocol (IP). Otros ejemplos de protocolos routable incluyen IPX/SPX y Appletalk. Estos protocolos proporcionan la ayuda de la capa 3. Los protocolos de No-routables no proporcionan la ayuda de la capa 3. El protocolo no-routable más común es NetBEUI. NetBEUI es un protocolo pequeño, rápido, y eficiente que se limita para enmarcar entrega dentro de un segmento.
  • 51. Capas de Red Capa 3 de OSI: Red Routing es una función de la capa 3 de OSI
  • 54. Routing versus switching Routing es frecuentemente contraste con el switching. 1. El routing y el switching realizan la misma función al observador inexperto. La diferencia primaria es que el routing ocurre en la capa 2, la capa de trasmisión de datos, del modelo de OSI y el routing ocurre en la capa 3. Esta distinción significa que routing y switching usan diferente información en el proceso de movimiento de datos desde una fuente de destino. Versus Routing switching
  • 55. Routing versus switching La relación paralela entre switching y routing del teléfono local y llamadas de largas distancias. Cuando la llamada telefónica es hecha para un número del mismo código de área local, un switch local maneja la llamada. Sin embargo, el switch local puede solo mantener rastrear de el mismo numero local. El switch local no puede manjar todos los números telefónicos en el mundo. Cuando el switch recibe una petición de llamada externa de su código de área local. El switch llama a un switch de nivel superior que reconoce códigos de área. El switch de nivel alto entonces cambia la llamada para que eventualmente obtenga el código de switch de área local.
  • 56. Routing versus switching El router realiza una función similar a la del switch de alto nivel en el ejemplo del teléfono. La figura demuestra las tablas del ARP para la capa las tablas de la dirección y de encaminamiento de 2 para la capa 3 que trata. Cada interfaz de la computadora y del router mantiene una tabla del ARP para la comunicación de la capa 2. La tabla del ARP es solamente eficaz para el dominio de la difusión (o el LAN) que está conectada. El router también mantiene una tabla de encaminamiento que permita que encamine datos fuera del dominio de la difusión. Cada tabla del ARP contiene un par de la dirección del IP-mac (las direcciones del MAC en el gráfico son representadas por el MAC de las siglas, pues las direcciones reales son demasiado largas caber en el gráfico). Las tablas de routing también siguen cómo la ruta fueron aprendidas (en este caso conectado directamente [C] o aprendido [R]), la dirección IP de la red para las redes accesibles, la cuenta del punto de conexión o distancia a esas redes, y la interfaz de datos se debe enviar para conseguir a la red de destino.
  • 57. Routing versus switching • El switch de la capa 2 puede reconocer solamente sus propias direcciones locales del MAC y no puede manejar direcciones del IP de la capa 3. Cuando un host tiene datos para una dirección IP no local, envía el trama del router más cercano, también conocida como su gateway por defecto. Los host utilizan la dirección MAC de los routers como las direcciones MAC de destino. • Un switch de la capa 2 interconecta los segmentos que pertenecen a la misma red o sub-red lógica.
  • 59. Enrutamiento de algoritmos y métrica • Un algoritmo es una solución detallada a un problema. En el caso de direccionar paquetes, los protocolos de ruta diferentes utilizan algoritmos diferentes para decidir qué puerta se debería enviar un paquete entrante. Los algoritmos de ruta dependen de métricas a tomar estas decisiones. Algoritmo de encaminamiento de paquetes
  • 60. Enrutamiento de algoritmos y métrica • Los protocolos de ruta a menudo tienen una o más de las metas siguientes del diseño: – Optimización – Simplicidad y gastos generales bajos – Robustez y estabilidad – Flexibilidad – Convergencia rápida
  • 61. Enrutamiento de algoritmos y métrica Optimización: • La optimización describe la capacidad del algoritmo de la ruta para seleccionar la mejor ruta. La ruta dependerá de la métrica y de los weightings métricos usados en el cálculo. Por ejemplo un algoritmo puede utilizar tanto cuenta de saltos como métricas de retraso, pero puede considerar métricas de retraso como más importantes en el cálculo.
  • 62. Enrutamiento de algoritmos y métrica Simplicidad y gastos generales bajos: • Cuanto más simple es el algoritmo, será procesado más eficientemente por la CPU y la memoria en el router. Esto es importante de modo que la red pueda escalar a las proporciones grandes, tales como el Internet.
  • 63. Enrutamiento de algoritmos y métrica Robustez y estabilidad: • Un algoritmo de ruta debería realizar correctamente cuando es afrontado por circunstancias insólitas o imprevistas tal como fallos de hardware, condiciones de embarque elevadas y errores de implementación.
  • 64. Enrutamiento de algoritmos y métrica Flexibilidad: • Un algoritmo de ruta debería adaptarse rápidamente a una variedad de cambios de red. Estos cambios incluyen disponibilidad de router, memoria de router, cambios en ancho de banda, y retraso de red.
  • 65. Enrutamiento de algoritmos y métrica Convergencia rápida: La convergencia es el proceso del acuerdo por todos los router en rutas disponibles. Cuando un acontecimiento de red cause cambios en disponibilidad del router, se necesitan actualizaciones para reestablecer conectividad de red. Direccionar algoritmos que convergen lentamente puede causar datos no enviables.
  • 66. Enrutamiento de algoritmos y métrica • Las métricas pueden estar basadas en •Ancho de banda una única característica de una senda, •Retraso o pueden ser intencionadas basadas en •Carga •Fiabilidad varias características. Los siguiente •Cuenta de saltos son las métricas que se utilizan más •Marcas comúnmente direccionamiento de •Costo protocolos:
  • 67. Enrutamiento de algoritmos y métrica • Ancho de banda- La capacidad de datos de un enlace. Normalmente un enlace de 10 Mbps Ethernet es preferible a una línea contratada de 64 kbps. • Retraso- La longitud del tiempo requerida para mover un paquete a lo largo de cada enlace de fuente al destino. El retraso depende del ancho de banda de enlaces intermedios, la cantidad de datos que se pueden guardar temporalmente a cada router, congestión de red y distancia física. • Carga- La cantidad de actividad en un recurso de red tal como un router o un enlace. • Fiabilidad- Generalmente una referencia al índice de error de cada enlace de red.
  • 68. Enrutamiento de algoritmos y métrica • Cuenta de saltos- El número de router que un paquete debe viajar alrededor antes de alcanzar su destino. Cada router que los datos deben pasar a través es igual a un salto. Una senda que tiene una cuenta de saltos de cuatro indica que los datos que viajan a lo largo de esa senda tendrían que pasar por cuatro routers antes de alcanzar su último destino. Si las sendas múltiples están disponibles para un destino, el camino con la menor parte de número de saltos es preferido. • Marcas - Retrasa en una transmisión de datos usando impulsos del reloj de PC de IBM. Una señal es aproximadamente 1/18 segundo. • Costo - Un valor arbitrario generalmente basado en ancho de banda, gasto monetario u otra medición, que es asignada por un administrador de la red.
  • 69. IGP and EGP • Un sistema autónomo es una red o conjunto de redes bajo control administrativo común tal como el dominio de cisco.com. Un sistema autónomo consta de router que presentan una vista consistente de direccionar al mundo externo. • Dos familias de direccionar protocolos son protocolos interiores (IGPs) de entrada y protocolos exteriores de la entrada (EGPs).
  • 70. IGP and EGP • IGPs Direcciona datos en un sistema autónomo.  Direccionando protocolo de información (RIP) y (RIPv2)  Protocolos interiores de entrada (IGPR)  Protocolo de ruta de entrada interior mejorado (EIGRP)  Abra La Trayectoria Más corta Primero (OSPF)  Sistema intermedio a protocolo de sistema intermedio (IS-IS) • Datos de ruta de EGPs entre sistemas autónomos. Un ejemplo de un EGP es protocolo de entrada de frontera (BGP).
  • 71. IGP and EGP Protocolos de entrada de interiores y exteriores. Un sistema autónomo es una colección de redes bajo un dominio administrativo común. IGPs opera en un sistema autónomo. EGPs conecta diferente sistema autónomo.
  • 72. Enlace de estado y vector de distancia • Los protocolos de direccionamiento se pueden clasificar como o IGPs o EGPs que describe si un grupo de router esta bajo una única administración o no .IGPs pueden ser clasificados más lejos como un vector de distancia o estado de enlace protocolos. • El enfoque de ruta distancia-vector determina la distancia y dirección, vector a cualquier enlace en la red interna. La distancia puede ser la cuenta de saltos al enlace. Las rebajadoras que usan algoritmos del distancia-vector envían el todo o una parte de sus entradas de tabla a routers adyacentes sobre una base periódica. Esto ocurre aunque no hay ningún cambio en la red.
  • 73. Enlace de estado y vector de distancia Ejemplos de protocolos distancia-vector incluyen lo siguiente: • Direccionando protocolo de información(RIP): El IGP más común en Internet, RIP utiliza cuenta de saltos como su métrica de ruta única. • Protocolo de ruta de entrada interior (IGRP): Este IGP fue desarrollado por Cisco para tratar las ediciones asociadas a encaminar en redes grandes, heterogéneas. • Mejorado IGRP (EIGRP): Este IGP Cisco-propietario incluye muchas de las características de un estado de enlace protocolo de ruta. Debido a este lo han llamado un protocolo híbrido compensado pero es realmente un protocolo de ruta distancia-vector avanzado.
  • 74. Enlace de estado y vector de distancia • Los protocolos de ruta del enlace-estado fueron diseñados para superar limitaciones de los protocolos de routing del vector de la distancia. los protocolos de routing del enlace-estado responden rápidamente a los cambios de la red que envían actualizaciones del disparador solamente cuando ha ocurrido un cambio de la red. los protocolos del routing del enlace-estado envían las actualizaciones periódicas, sabidas mientras que el enlace-estado restaura, en intervalos más largos del tiempo, tales como cada 30 minutos.
  • 75. Enlace de estado y vector de distancia • Cuando una ruta o un enlace cambia, el dispositivo que detectó el cambio crea un anuncio del enlace-estado (LSA) referente a ese enlace. El LSA entonces se transmite a todos los dispositivos vecinos. Cada dispositivo del enlace toma una copia del LSA, pone al día su base de datos del enlace-estado, y remite el LSA a todos los dispositivos vecinos. Este flooding de LSAs se requiere para asegurarse de que todos los dispositivos de la enlace creen las bases de datos que reflejan exactamente la topología de la red antes de poner al día sus tablas de enlace.
  • 76. Enlace de estado y vector de distancia • Los algoritmos del enlace-estado utilizan típicamente sus bases de datos para crear las entradas de la tabla de ruteo que prefieren la trayectoria más corta. Los ejemplos de los protocolos del enlace-estado incluyen la trayectoria más corta abierta primero (OSPF) y el sistema Intermedio -a-Intermedio sistema (IS_IS).
  • 77. Direccionamiento de protocolos • RIP es un vector de distancia direccionando protocolo que utiliza cuenta de saltos como su métrica para determinar la dirección y distancia a cualquier enlace en la red interna. Si hay sendas múltiples a un destino, RIP elige la senda con el número más mínimo de salos. Sin embargo porque la cuenta de saltos es la métrica de ruta única utilizada por RIP, no elige siempre la senda más rápida a un destino. También la RIP no puede direccionar un paquete más allá de 15 saltos. RIP versión 1 (RIPv1) necesita que todos los dispositivos en la red utilizan el mismo máscara de subred, porque no incluye información de máscara de subred en direccionar actualizaciones. Se conoce esto también como ruta de classful.
  • 78. Direccionamiento de protocolos • RIP versión 2 (RIPv2) proporciona ruta prefijo y envía información de máscara de subred al direccionar actualizaciones. Se conoce esto también como ruta sin clases. Con protocolos sin clase de direcionamiento, diversos subredes dentro de la misma red pueden tener diversas máscaras del subred. El uso de diversas máscaras de subred dentro de la misma red se refiere como enmascarar variable- longitud del subred (VLSM). • IGRP es un protocolo de ruta de distancia-vector desarrollado por Cisco. IGRP fue desarrollado específicamente para tratar los problemas asociados a encaminar en las redes grandes en las cuales estaban más allá de la gama de protocolos tales como RIP. IGRP puede seleccionar la trayectoria disponible más rápida basada en retraso, la anchura de banda, la carga, y la confiabilidad.
  • 79. Direccionamiento de protocolos • IGRP es un protocolo de ruta de distancia-vector desarrollado por Cisco. IGRP fue desarrollado específicamente para tratar los problemas asociados a encaminar en las redes grandes en las cuales estaban más allá de la gama de protocolos tales como RIP. IGRP puede seleccionar la trayectoria disponible más rápida basada en retraso, la anchura de banda, la carga, y la confiabilidad. IGRP también tiene un límite máximo mucho más alto de la cuenta del salto que la encaminamiento classful de las aplicaciones de RIP IGRP solamente.
  • 80. Direccionamiento de protocolos • Sistema intermedio a sistema intermedio de ntermediate (IS IS) es un estado-enlace direccionando protocolo utilizado para direcionar protocolos aparte de IP.Integrado IS IS es una implementación expandida de IS IS que el múltiple de soportes direcionando protocolos que incluyen IP.
  • 81. Direccionamiento de protocolos • Como IGRP, EIGRP es un protocolo de propietario de Cisco. EIGRP es una versión avanzada de IGRP. Específicamente EIGRP proporciona eficacia operativa superior tal como convergencia rápida y ancho de banda de arriba bajo. EIGRP es un protocolo distancia-vector avanzado que también utiliza algunos estado de enlace funciones de protocolo. Por lo tanto clasifican EIGRP a veces como un protocolo de ruta híbrido.
  • 82. Direccionamiento de protocolos • Protocolo de entrada de frontera (BGP) es un ejemplo de un protocolo de entrada externo (EGP.) BGP cambia información de ruta entre sistemas autónomos mientras garantiza la selección de senda de lazo libre. BGP es el protocolo de publicidad de ruta principal utilizado por compañías principales e ISPs en Internet. BGP4 es la primera versión de BGP que sostiene conjunto de ruta (CIDR) y ruta de interdomain sin clases.
  • 83. Direccionamiento de protocolos • A diferencia de los comunes protocolos internos (IGPs) de puerta tal como RIP, OSPF y EIGRP, BGP no utiliza métricas como cuenta de saltos, ancho de banda o retraso. En lugar, el BGP toma las decisiones de direccionamiento basadas en políticas de la red, o reglas usando varias cualidades de la trayectoria del BGP.
  • 85. Configuración IP básica del Conexión del router Router instalación típica de un router Cisco 836 o SOHO 96.
  • 86. Configuración IP básica del Router Vamos a configurar el router (router2) para que esté conectado a una red diferente con cada uno de sus interfaces Ethernet. En la figura siguiente se ve la topología que queremos conseguir, donde por simplicidad hemos numerado los interfaces Ethernet del router, aunque probablemente en realidad uno sea un FastEthernet y el otro un Ethernet. Router conectado a dos redes
  • 87. Configuración IP básica del Routercon el bloque de direcciones Cada grupo de prácticas puede trabajar 10.3.armario.0/24. Lo que deben hacer en este apartado es crear dos subredes dentro de esa red. 1. Dividan ese espacio de direcciones en al menos dos bloques que no se solapen 2. Configuren las IPs de los dos interfaces ethernet del router para que cada uno esté en una de esas redes 3. Configuren un interfaz de PC A para que tenga dirección IP de la Red A y un interfaz del PC B para que la tenga de la Red B 4. Conecten el interfaz del router con IP en la Red A en un conmutador (switch0 funciona como 3 conmutadores independientes) y ahí también el PC A 5. Conecten el otro interfaz del router en el hub 6. Conecten al hub el PC B 7. Configuren la ruta por defecto de cada PC para que cada uno la tenga haciendo referencia al interfaz del router conectado en su misma red
  • 88. Configuración IP básica del Router • Para la configuración IP de los interfaces del router deberán emplear el comando ip dentro del modo de configuracion de cada interfaz. 1. Prueben a hacer ping desde el PC A a cada uno de los interfaces del router 2. Prueben a hacer ping entre los PCs 3. Vean la cache de ARP del router (comando show)
  • 89. Configuración IP básica del Router • Topología con dos routers – A continuación vamos a crear la topología que se ve en la siguiente figura:
  • 90. Configuración IP básica del Router • Uno de los campos de la cabecera de todos los paquetes IP es el TTL o Time To Live. El origen del paquete le da un valor y cada router que reenvía el paquete lo decrementa al menos en una unidad. Si un router va a reenviar un paquete y después de decrementar este campo de la cabecera el resultado es 0 o menos que 0 descarta el paquete sin reenviarlo. Podemos ver el valor de este campo de los paquetes IP con el programa tcpdump si le pedimos que saque más información de cada paquete. Pueden emplear para ello la opción.
  • 91. Configuración IP básica del Router Proxy-ARP Ahora vamos a probar el funcionamiento de Proxy-ARP. – Cambien la configuración del PC A para que su máscara de red haga referencia a todo el espacio de direcciones que se les ha asignado (es decir, máscara de 24 bits) – Borren todas las entradas en la cache ARP del PC A (comando arp) – Ahora, ¿qué hará el host de la Red A cuando tenga un paquete para el PC B? – Después de hacer un ping al otro PC consulten la cache ARP del PC de la red A, ¿qué dirección MAC ha aprendido?
  • 92. Configuración IP básica del Router Proxy-ARP Los routers Cisco tienen activado por defecto el hacer Proxy ARP. Si no recuerdan bien el funcionamiento de Proxy ARP pueden consultar: Proxy ARP se activa/desactiva para cada interfaz del router independientemente (con el comando ip en modo configuración de interfaz). – ¿Qué interfaz del router está haciendo Proxy ARP? – Compruébenlo desactivándolo – Una vez desactivado, ¿siguen pudiendo hacer ping entre los dos hosts? Recuerden la cache ARP del host de la Red A – Comprueben que al volver a activar Proxy ARP en el router vuelve a funcionar el ping.
  • 93. Configuración IP básica del Router Gestión de archivos [opcional] – A. Haciendo y recuperando copias de backup del archivo de configuración en un PC – B. Cargando archivos de configuración remotos en el arranque Configuración de interfaces Serie en Cisco IOS En los computadoras dispuestos para la realización de estas prácticas (PC A, B y C) se ha creado una cuenta de nombre lc y password telemat. Esta cuenta tiene permisos para ejecutar mediante el comando sudo ciertos comandos restringidos normalmente al superusuario. Igualmente se le han otorgado permisos para modificar el contenido de ciertos archivos del sistema necesarios para la realización de la práctica
  • 94. Configuración IP básica del Router • Interfaces WAN – Los routers se pueden emplear para conectar tanto LANs como WANs, así que suelen tener disponibles interfaces de ambos tipos. A los efectos de nuestros interfaces de red una WAN opera a nivel físico y de enlace y nos permite interconectar LANs. – Generalmente los enlaces WAN utilizan servicios de operadoras (carriers) de comunicaciones, ofreciendo conectividad a nivel de enlace entre los dos extremos. El router (DTE, Data Terminal Equipment) se conecta a la WAN a través de un DCE (Data Communication Equipment) Routers conectados por un enlace WAN
  • 95. Configuración IP básica del Router Configurando el interfaz serie – Las tarjetas WAN de los routers de los que disponen tienen dos puertos serie cada una. Tienen ya conectados cables DTE y DCE. – Conecten uno de los puertos serie de router2 con uno de router3 – Uno de los dos extremos actuará como el DTE y el otro como el DCE, según el cable que le hayamos conectado. La diferencia principal es que normalmente el DCE genera la señal de sincronismo necesaria en el cable. Topología en serie
  • 96. Configuración IP básica del Router • Topología en anillo con conexión serie
  • 97. La capa 2 switcher y capa2 routers La capa 2 (switches) toman un lugar dentro de la LAN. La capa 3 (routers) mueve el trafico entre el broadcast del dominio Esto requiere el formato de dirección jerárquico que lo proporciona el IP
  • 98. Tablas ARP y Tablas Routing Cada interfaz de la computadora y del router mantiene una tabla de ARP para la comunicación de la capa 2. La tabla ARP es solo efectiva para el dominio del broadcast, o LAN a la que esta conectada. El router también mantiene una tabla de enrutamiento que autoriza que salga data fuera del dominio del broadcast. Cada tabla de ARP contiene una pareja de direcciones IP-MAC. La dirección MAC en el grafico esta representada por el acrónimo MAC, puesto que la actual dirección es muy grande para que entre en el grafico
  • 99. Tablas ARP y Tablas Routing
  • 100. Comparación entre Router y Switch La velocidad y seguridad son relativos y dependiendo de la configuración de el dispositivo
  • 101. Routed versus Routing Los protocolos usados en la capa de red que transfieren datos a partir de un host a otro a través de un router se llaman los protocolos routed o routable. Los protocolos routed transportan datos a través de una red. Los protocolos de encaminamiento (routing) permiten que los routers elijan la mejor trayectoria para los datos de la fuente al destino.
  • 102. Routed versus Routing Un protocolo de funciones routed incluye lo siguiente: Incluye cualquier paquete del protocolo de red que proporcione bastante información en su dirección de la capa de red para permitir que un router remita al dispositivo siguiente y en última instancia a su destinación. •Define el formato y el uso de los campos dentro de protocolos de un paquete permite que los routers elijan la mejor trayectoria para los datos de la fuente a la destino.
  • 103. Routed vs Routing El Protocolo de Internet (IP) and Novells Internetwork Packet Exchange (IPX) son ejemplos de protocolos routed. Otros ejemplos incluyen DECnet, AppleTalk, Banyan VINES, and Xerox Network Systems (XNS). Los routers utilizan protocolos routing para intercambiar las tablas de routing y compartir la información routing. Es decir los protocolos routing permiten a los routers encaminar protocolos de router.
  • 104. Los protocolos Routed transportan datos de una estación final a otra
  • 105. Determinación De La Trayectoria La determinación de la trayectoria ocurre en la capa de red. La determinación de la trayectoria permite a un router comparar la dirección de destino a las rutas disponibles en su tabla de rutas, y seleccionar la mejor trayectoria. . Los routers aprenden de estas rutas disponibles con el enrutamiento estático o dinámico. Las rutas configuradas manualmente por el administrador de la red son rutas estáticas. Las rutas aprendidas por otros routers que usan un protocolo de ruta son rutas dinámicas.
  • 106. Determinación De La Trayectoria El router utiliza la determinación de la trayectoria para decidir a qué puerto se debe enviar un paquete entrante para viajar a su destino. Este proceso también se refiere como encaminar el paquete. Cada router que el paquete encuentra a lo largo del camino se llama un hop. La determinación de la trayectoria se puede comparar a una persona que conduce un coche a partir de una localización en una ciudad a otra. El conductor tiene un mapa que demuestre las calles que se pueden tomar para conseguir el destino, apenas pues un router tiene
  • 107. Determinación De La Trayectoria El conductor viaja a partir de una intersección a otra apenas mientras que un paquete viaja a partir de un router a otro en cada hop. En cualquier intersección, el conductor puede encaminarse eligiendo dar vuelta a la izquierda, dar vuelta a la derecha, o ir todo derecho. De manera semejante, un router decide a qué puerto de salida debe ser enviado el paquete.
  • 108. Determinación De La Trayectoria Las decisiones de un conductor son influenciadas por factores tales como tráfico en un camino, el límite de velocidad del camino, si o hay un peaje en el camino, y si o no el camino está cerrado con frecuencia. Es a veces más rápido tomar una ruta más larga en vez de una calle más pequeña, menos apretada en vez de una carretera con mucho tráfico. Semejantemente, los routers pueden tomar las decisiones basadas en la carga, anchura de banda, retrasan, cuestan, y confiabilidad de un acoplamiento de la red.
  • 109. Determinación De La Trayectoria El proceso siguiente se utiliza durante la determinación de la trayectoria para cada paquete se encamine que: • La dirección de destinación se obtiene del paquete. • La máscara de la primera entrada en la tabla de ruta se aplica a la dirección de destino. • Se comparan la ruta de destino y la entrada de la tabla de rutas.
  • 110. Determinación De La Trayectoria • Si hay un fósforo, el paquete se remite al puerto que se asocia a esa entrada de la tabla. • Si no hay un emparejamiento, se comprueba la entrada siguiente en la tabla. Si el paquete no empareja ninguna entradas en la tabla, el router comprueba para ver si se ha fijado un default route.
  • 111. Determinación De La Trayectoria • Si se ha fijado un default route, el paquete se remite al puerto asociado. Un default route es una ruta que es configurada por el administrador de la red como la ruta para utilizar si no hay emparejamiento en la tabla de rutas. • Si no hay default route, se desecha el paquete. Un mensaje se envía generalmente de nuevo al dispositivo que envía que indica que el destino era inalcanzable.
  • 112. Tablas Routing Los routers usan protocolos routing para construir y para mantener las tablas de ruta (routing) que contienen la información de la ruta. Esto ayuda en el proceso de la determinación de la trayectoria. Los protocolos routing llenan las tablas routing de una variedad de información de la ruta. Esta información varía dependiendo del protocolo routing usado. Las tablas routing contienen la información necesaria para remitir los paquetes de los datos a través de redes conectadas Dominios o LANs de la difusión de la interconexión de los dispositivos de la capa 3.
  • 113. Tablas Routing Un esquema de dirección jerárquico se requiere para la transferencia de datos para ocurrir. Los routers no pierden de vista la información importante en sus tablas routing, incluyendo lo siguiente: – El tipo del protocolo – Destino/next-hop de la tabla de ruta – El encaminar métrico – Interfaces de salida
  • 114. Tablas Routing El tipo del protocolo.- el tipo de protocolo routing ruta que creó las asociaciones de la entrada. Destino/next-hop de la tabla de ruta.- estas asociaciones le dicen al router que un destino en particular esta conectada directamente con el router , o que puede ser alcanzada usando otra router llamado el "siguiente-salto" en el camino hacia el destino final. Cuando un router recibe un paquete entrante, comprueba la dirección de destino y procura emparejar esta dirección con una entrada de la tabla de ruta.
  • 115. Tablas Routing El encaminar métrico - diversos protocolos de ruta utilizan diversas métricas de la encaminamiento. Las métricas de la encaminamiento se utilizan para determinar la deseabilidad de una ruta. Por ejemplo, las aplicaciones del Routing Information Protocol (RASGÓN) saltan cuenta como su solamente encaminar métrico. El protocolo interior de la encaminamiento de la entrada (IGRP) utiliza una combinación de la anchura de banda, carga, retrasa, y métrica de la confiabilidad para crear un valor métrico compuesto.
  • 116. Tablas Routing – Interfaces de salida- el interfaz que los datos deben ser enviados encendido, para alcanzar la destinación final. Los routers se comunican el uno con el otro para mantener sus tablas de routing a través de la transmisión de los mensajes de la actualización de la ruta. Algunos protocolos de ruta transmiten mensajes de actualización periódicamente, mientras que otros los envían solamente cuando hay cambios en la topología de la red.
  • 117. • Las WAN y los routers
  • 118. Las WAN • Identificar las organizaciones responsables de los estándares WAN. • Explicar la diferencia entre una WAN y una LAN y el tipo de direcciones que utiliza cada una de ellas. • Describir la función de un router en una WAN • Identificar los componentes internos del router y describir sus funciones. • Describir las características físicas del router. • Identificar los puertos comunes de un router. • Conectar, correctamente, los puertos de Ethernet, de WAN serial y de consola.
  • 119. Ejemplos de redes de datos
  • 127. Protocolos y estándares de la capa física ● EIA-530 • EIA/TIA -232 ● RDSI • EIA/TIA -449 ● T1, T3, E1 y E3 • V.24 ● xDSL • V.35 ● SONET (OC-3, OC-12, • X.21 OC-48, OC-192) • G.703
  • 128. Capa de enlace de datos • Control de enlace de datos de ● X.25 alto nivel (HDLC) ● ATM • Frame Relay ● LAPB • Protocolo punto a punto (PPP) ● LAPD • Control de enlace de datos ● LAPF síncrono (SDLC) • Protocolo Internet de enlace serial (SLIP)
  • 133. Componentes de un router 2600
  • 134. Conexión externa de un router 2600
  • 139. Conexión a la interfaz de LAN
  • 143. Sistema Operativo del Router Existen diversidad de sistemas operativos para Routers, en este trabajo hablaremos un poco acerca de IROS(intelligent routing operating System) Entendemos por sistema IROS un equipo autónomo, capaz de funcionar por sí mismo, que ofrece a nuestra red o conjunto corporativo de redes posibilidades de conectividad, seguridad, aplicaciones web, servidor de archivos, funciones de enrutado... con un rendimiento igual o superior al de un equipo electrónico de comunicaciones de gama alta que se encuentre en el mercado actual.
  • 144. Sistema Operativo del Router La instalación de IROS es un proceso sencillo y limpio de cara a la configuración de red, ya que se integra como un equipo más, pero a un nivel intermedio, entra la puerta de enlace (Gateway) a Internet y la propia red, con lo que no entorpece comunicaciones con Servidores, servidores de impresión, servicios de red etc, tan solo actúa de cara al exterior y fomentando la entrada de nuevos servicios en la red.
  • 145. Sistema Operativo(IROS) IROS se sirve en un equipo cerrado, que no necesita dispositivos, tan solo un punto de red al que poder acceder. Para hacer más robusto el sistema, se ha pensado en evitar dentro de la máquina aquellas piezas que producen mayor tipo de problemas y simplificar al máximo su constitución. De este modo, IROS tan solo necesita un equipo informático básico, sin necesidad de disco duro, y con al menos 64 Mb de RAM, con un microprocesador que pueda procesar paquetes a una velocidad suficiente, como mínimo un Intel Pentium a 60 Mhz.
  • 146. Sistema Operativo Las funciones que IROS puede realizar independientemente del tipo de red en la que integre son las siguientes: • SERVIDOR VPN IROS La gran funcionalidad de IROS, sobre todas las demás, es su capacidad de crear vpn’s, es decir, redes privadas virtuales. Esta capacidad de IROS permite conectar dos o más redes, situadas en distintos puntos geográficos, a través de Internet de forma segura y privada, independientemente del proveedor de acceso elegido en cada una de ellas.
  • 147. Sistema Operativo • SERVIDOR DHCP El sistema DHCP (Servidor de Direcciones), es un sistema que permite que una máquina que no esté configurada para nuestra red local, al conectarla a ella, pueda obtener un direccionamiento válido para poder trabajar y conectarse a Internet. • SERVICIOS DE WEB CACHE IROS incorpora el servidor Web Apache (www.apache.org), con licencia GNU (de libre distribución), que actualmente es el más popular de cuantos existen en la red. Este servidor Web, permite al usuario, alojar sus páginas corporativas en sus propias máquinas, sin depender así de proveedores externos.
  • 148. Sistema Operativo • SERVICIOS NAT El servicio NAT (traducción de direcciones) que ofrece IROS, permite que varias estaciones de trabajo dentro de una misma red salgan a Internet bajo una misma dirección IP pública, aumentando la seguridad en la red local privada de cara al exterior, y evitando tener que adquirir tantas direcciones públicas como estaciones de trabajo se quiera que tengan acceso a Internet.
  • 149. Sistema Operativo • SISTEMA DE GRÁFICAS DE TRÁFICO IROS dispone de una utilidad de monitorización mediante gráficas que permite ver el rendimiento de la red, en gráfico en un entorno atractivo e ilustrativo. El sistema MRTG, estandarizado en el mercado, es uno de los más potentes hoy día en la mecanización de tráfico de red a través de gráficas. • SERVIDOR DE CORREO WEB IROS tiene la capacidad de albergar también un servidor de Correo Electrónico (Sendmail), es decir, el usuario puede tener su propio servidor y crear sus buzones de manera personalizada, sin límite en cuanto a número o capacidad y sin tener que depender de proveedores exteriores. Además, este servidor de correo admite sesiones con acceso a través de web (WebMail) que nos permitirán consultar nuestro buzón o enviar mensajes desde cualquier parte del mundo.
  • 150. Sistema Operativo • Otros servicios que proporciona son: • SISTEMA FIREWALL • SERVIDOR DE ARCHIVOS, FTP • SERVIDOR PROXY
  • 151. Conclusión • Se ha probado que un router puede dar vuelta en un succionador de la red con algunos comandos. Las secuencias del SNMP, las contraseñas, el etc. se pueden ahora capturar y utilizar para extender un ataque de los intrusos contra la red. • Poner un interruptor del gigabit en ejecución en crudo • Mapeo de comunicación dinamica a interconexión estática • Puede entremezclar la capa del interruptor con el cómputo • El alto-ancho de banda I/O permite el funcionamiento de los procesadores de encargo de ASIC • La mejora del software basado en el diseño del router para alcanzar el requisito de funcionamiento.
  • 152. Conclusión • El proposito del diseño se basa en: – Separación plana: Arquitectura ForCES – SMP tecleo de lenguaje (plano de la expedición) – Interfaz de la administración de configuración de la trayectoria del path – Los retrasos experimentados marginales y pérdidas de paquete son signo favorable para el empleo de software con la utilización de routers basado en el principio de separación y la clickeo de lenguaje SMP. – Estudios de adaptabilidad más grandes deberían consolar estas conclusiones y adoptar el empleo de estos routers.
  • 153. Recomendaciones • Siguiendo la famosa regla de: “Si funciona no lo toques” es muy recomendable apuntar el estado del router antes de hacer cualquier modificación para volver al estado original en caso de ummm... no acertarla. • Ante todo mucha calma es una recomendación típica, pero que aquí se aplica con todo su peso. Pensad que siempre hay un porqué y sale a cuenta reflexionar sobre lo que no funciona. • Otra recomendación a tener en cuenta es que si el instalador de ADSL lo ha hecho de una determinada forma es por algún motivo de peso y que cambiar radicalmente la configuración puede hacer que nuestro ADSL deje de funcionar, lo bueno es que volviendo a la configuración original debe volver a funcionar. Me refiero a que modificar una configuración no es tan radical como hacer overclocking donde si te pasas y quemas un chip ya no hay
