2. Un medio de transmisión permite la transmisión de información entre
dos terminales de un sistema de transmisión. De acuerdo a la forma de
conducir la señal a través del medio, los medios de transmisión se
pueden clasificar en dos grandes grupos:

3. Están constituidos por un cable que se encarga de la conducción de las
señales desde un extremo al otro.
Las principales características de los medios
guiados son el tipo de conductor utilizado, la
velocidad máxima de transmisión, las distancias
máximas que puede ofrecer entre repetidores, la
inmunidad frente a interferencias
electromagnéticas, la facilidad de instalación y la
capacidad de soportar diferentes tecnologías de
nivel de enlace.

4. Dentro de los medios de transmisión guiados, los más
utilizados en el campo de las comunicaciones y la
interconexión de ordenadores son:
• Par trenzado
 Sin blindaje (UTP)
 Blindado (STP)
• Cable coaxial
• Fibra óptica

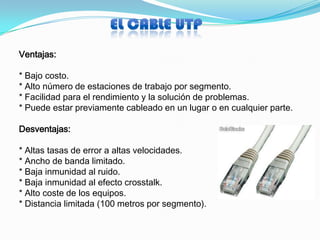

5. Ventajas:
* Bajo costo.
* Alto número de estaciones de trabajo por segmento.
* Facilidad para el rendimiento y la solución de problemas.
* Puede estar previamente cableado en un lugar o en cualquier parte.
Desventajas:
* Altas tasas de error a altas velocidades.
* Ancho de banda limitado.
* Baja inmunidad al ruido.
* Baja inmunidad al efecto crosstalk.
* Alto coste de los equipos.
* Distancia limitada (100 metros por segmento).

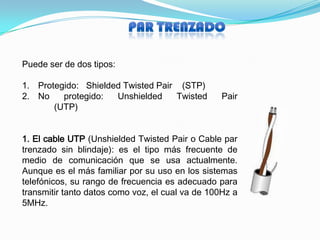

6. Puede ser de dos tipos:
1. Protegido: Shielded Twisted Pair (STP)
2. No protegido: Unshielded Twisted Pair
(UTP)
1. El cable UTP (Unshielded Twisted Pair o Cable par
trenzado sin blindaje): es el tipo más frecuente de
medio de comunicación que se usa actualmente.
Aunque es el más familiar por su uso en los sistemas
telefónicos, su rango de frecuencia es adecuado para
transmitir tanto datos como voz, el cual va de 100Hz a
5MHz.

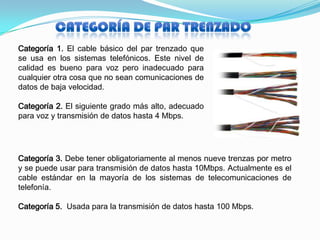

7. Categoría 1. El cable básico del par trenzado que
se usa en los sistemas telefónicos. Este nivel de
calidad es bueno para voz pero inadecuado para
cualquier otra cosa que no sean comunicaciones de
datos de baja velocidad.
Categoría 2. El siguiente grado más alto, adecuado
para voz y transmisión de datos hasta 4 Mbps.
Categoría 3. Debe tener obligatoriamente al menos nueve trenzas por metro
y se puede usar para transmisión de datos hasta 10Mbps. Actualmente es el
cable estándar en la mayoría de los sistemas de telecomunicaciones de
telefonía.
Categoría 5. Usada para la transmisión de datos hasta 100 Mbps.

8. Cable de par trenzado blindado (STP): El cable STP tiene una funda
de metal o un recubrimiento de malla entrelazada que rodea cada
par de conductores aislados. La carcasa de metal evita que penetre
ruido electromagnético. También elimina un fenómeno denominado
interferencia, que es un efecto indeseado de un circuito (o canal)
sobre otro circuito (o canal).

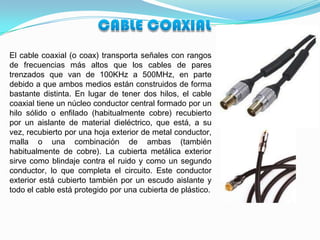

9. El cable coaxial (o coax) transporta señales con rangos
de frecuencias más altos que los cables de pares
trenzados que van de 100KHz a 500MHz, en parte
debido a que ambos medios están construidos de forma
bastante distinta. En lugar de tener dos hilos, el cable
coaxial tiene un núcleo conductor central formado por un
hilo sólido o enfilado (habitualmente cobre) recubierto
por un aislante de material dieléctrico, que está, a su
vez, recubierto por una hoja exterior de metal conductor,
malla o una combinación de ambas (también
habitualmente de cobre). La cubierta metálica exterior
sirve como blindaje contra el ruido y como un segundo
conductor, lo que completa el circuito. Este conductor
exterior está cubierto también por un escudo aislante y
todo el cable está protegido por una cubierta de plástico.

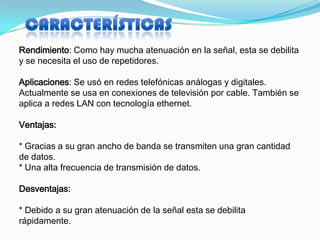

10. Rendimiento: Como hay mucha atenuación en la señal, esta se debilita
y se necesita el uso de repetidores.
Aplicaciones: Se usó en redes telefónicas análogas y digitales.
Actualmente se usa en conexiones de televisión por cable. También se
aplica a redes LAN con tecnología ethernet.
Ventajas:
* Gracias a su gran ancho de banda se transmiten una gran cantidad
de datos.
* Una alta frecuencia de transmisión de datos.
Desventajas:
* Debido a su gran atenuación de la señal esta se debilita
rápidamente.

11. Cada cable definido por las clasificaciones RG está adaptado para una
función especializada. Los más frecuentes son:
RG-8, RG-9 y RG 11. Usado en Ethernet de cable grueso.
RG-58. Usado en Ethernet de cable fino.
RG-59. Usado para TV.

12. Es un medio de transmisión empleado habitualmente en redes de datos; un
hilo muy fino de material transparente, vidrio o materiales plásticos, por el
que se envían pulsos de luz que representan los datos a transmitir. El haz
de luz queda completamente confinado y se propaga por el interior de la
fibra con un ángulo de reflexión por encima del ángulo límite de reflexión
total, en función de la ley de Snell. La fuente de luz puede ser láser o un
LED.
Las fibras se utilizan ampliamente en
telecomunicaciones, ya que permiten
enviar gran cantidad de datos a una gran
distancia, con velocidades similares a las
de radio y superiores a las de cable
convencional. Son el medio de transmisión
por excelencia al ser inmune a las
interferencias electromagnéticas

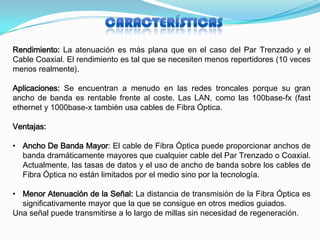

13. Rendimiento: La atenuación es más plana que en el caso del Par Trenzado y el
Cable Coaxial. El rendimiento es tal que se necesiten menos repertidores (10 veces
menos realmente).
Aplicaciones: Se encuentran a menudo en las redes troncales porque su gran
ancho de banda es rentable frente al coste. Las LAN, como las 100base-fx (fast
ethernet y 1000base-x también usa cables de Fibra Óptica.
Ventajas:
• Ancho De Banda Mayor: El cable de Fibra Óptica puede proporcionar anchos de
banda dramáticamente mayores que cualquier cable del Par Trenzado o Coaxial.
Actualmente, las tasas de datos y el uso de ancho de banda sobre los cables de
Fibra Óptica no están limitados por el medio sino por la tecnología.
• Menor Atenuación de la Señal: La distancia de transmisión de la Fibra Óptica es
significativamente mayor que la que se consigue en otros medios guiados.
Una señal puede transmitirse a lo largo de millas sin necesidad de regeneración.

14. • Inmunidad a Interferencia electromagnética: El ruido electromagnético no
puede afectar a los cables de Fibra Óptica.
• Resistencia a Materiales corrosivos: El cristal es más resistente a los
materiales corrosivos que el cobre.
• Ligereza: Los cables de Fibra Óptica son muchos mas ligeros que los de
cobre.
• Mayor Inmunidad a los Pinchazos: los cables de Fibra Óptica son más
inmunes a los pinchazos que los de cobre.
Desventajas:
• Instalación/Mantenimiento: El cable de Fibra Óptica es una tecnología
relativamente nueva. Su instalación y mantenimiento requiere expertos que
no están disponibles en cualquier parte.

15. • Propagación Unidireccional de la Luz: La propagación de la luz es
unidireccional. Si se necesita comunicación bidireccional, se
necesitan dos Fibras Ópticas.
• Coste: El cable y los conectores son relativamente más caros que
los otros medios guiados. Si la demanda de ancho de banda no
es alta, a menudo el uso de Fibra Óptica no se justifica.

18. En este tipo de medios tanto la transmisión como la recepción de
información se lleva a cabo mediante antenas. A la hora de transmitir, la
antena irradia energía electromagnética en el medio. Por el contrario, en la
recepción la antena capta las ondas electromagnéticas del medio que la
rodea.
La configuración para las transmisiones no guiadas puede ser direccional y
omnidireccional. En la direccional, la antena transmisora emite la energía
electromagnética concentrándola en un haz, por lo que las antenas
emisora y receptora deben estar alineadas. En la omnidireccional, la
radiación se hace de manera dispersa, emitiendo en todas direcciones,
pudiendo la señal ser recibida por varias antenas. Generalmente, cuanto
mayor es la frecuencia de la señal transmitida es más factible confinar la
energía en un haz direccional.

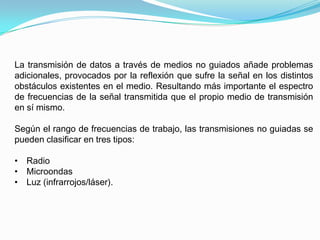

19. La transmisión de datos a través de medios no guiados añade problemas
adicionales, provocados por la reflexión que sufre la señal en los distintos
obstáculos existentes en el medio. Resultando más importante el espectro
de frecuencias de la señal transmitida que el propio medio de transmisión
en sí mismo.
Según el rango de frecuencias de trabajo, las transmisiones no guiadas se
pueden clasificar en tres tipos:
• Radio
• Microondas
• Luz (infrarrojos/láser).

20. Las ondas de radio son fáciles de generar, pueden viajar distancias largas y
penetrar edificios sin problemas, de modo que se utilizan mucho en la
comunicación, tanto en interiores como en exteriores. Las ondas de radio también
son omnidireccionales, lo que significan que viajan en todas las direcciones desde
la fuente, por lo que el transmisor y el receptor no tienen que alinearse con cuidado
físicamente.
Por la capacidad del radio de viajar distancias largas, la interferencia entre
usuarios es un problema. Por esta razón los gobiernos legislan estrictamente el
uso de radiotransmisores.
En todas las frecuencias, las ondas de radio están sujetas a interferencia por los
motores y otros equipos eléctricos.

21. Por encima de los 100 MHz las ondas viajan en línea recta y, por tanto, se
pueden enfocar en un haz estrecho. Concentrar la energía en un haz pequeño
con una antena parabólica (como el tan familiar plato de televisión satélite)
produce una señal mucho más alta en relación con el ruido, pero las antenas
transmisoras y receptora deben estar muy bien alineadas entre sí. Además
esta direccionalidad permite a transmisores múltiples alineados en una fila
comunicarse con receptores múltiples en filas, sin interferencia.

22. Las ondas infrarrojas y milimétricas no guiadas se usan mucho para la
comunicación de corto alcance. Todos los controles remotos de los
televisores, grabadoras de video y estéreos utilizan comunicación infrarroja.
Estos controles son relativamente direccionales, baratos y fáciles de
construir, pero tienen un inconveniente importante: no atraviesan los objetos
sólidos.

23. Es útil actualmente en conexiones de alta velocidad a distancias
relativamente cortas. Por ejemplo el conectar las LAN de dos edificios por
medio de láseres montados en sus azoteas. La señalización óptica
coherente con láseres e inherentemente unidireccional, de modo que cada
edificio necesita su propio láser y su propio foto-detector. Este esquema
ofrece un ancho de banda muy alto y un costo muy bajo.

24. Las transmisiones vía satélites se parecen mucho más a las transmisiones
con microondas por visión directa en la que las estaciones son satélites que
están orbitando la tierra. Aunque las señales que se transmiten vía satélite
siguen teniendo que viajar en línea recta, las limitaciones impuestas sobre la
distancia por la curvatura de la tierra son muy reducidas.

25. La telefonía celular se diseñó para
proporcionar conexiones de
comunicaciones estables entre dos
dispositivos móviles o entre una unidad
móvil y una unidad estacionaria (tierra).
Un proveedor de servidores debe ser
capaz de localizar y seguir al que llama,
asignando un canal a la llamada y
transfiriendo la señal de un canal a otro
a medida que el dispositivo se mueve
fuera del rango de un canal y dentro del
rango de otro. Para que este
seguimiento sea posible, cada área de
servicio celular se divide en regiones
pequeñas denominadas células.
