1. TRABAJO PRESENTADO POR
Lancher André García López
Daniel Alfonzo rodríguez
Brayan armando Mosquera

2. TRABAJO DE
INFORMÁTICA
De la tarjeta madre
Profe: Leonor niño

3.  Tarjeta madre
 Ranura AGP
 Zócalo de CPU
 Puertos de tarjeta madre
 conector atx
 Conectores de red y USB
CONTENIDO
 Ranura psi
 Conectores
 Ranura crn
 -conector molex
 La BIOS
 Puerto serial

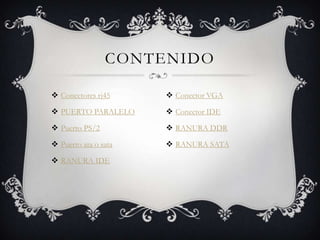

4.  Conectores rj45
 PUERTO PARALELO
 Puerto PS/2
 Puerto ata o sata
 RANURA IDE
CONTENIDO
 Conector VGA
 Conector IDE
 RANURA DDR
 RANURA SATA

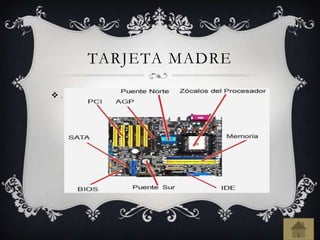

5. TARJETA MADRE
 .

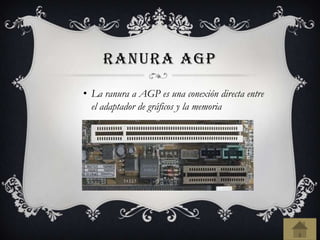

6. RANURA AGP
• La ranura a AGP es una conexión directa entre
el adaptador de gráficos y la memoria

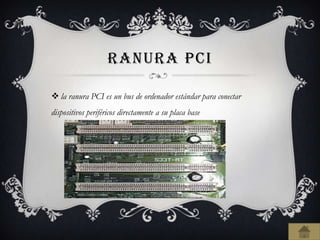

7. RANURA PCI
 la ranura PCI es un bus de ordenador estándar para conectar
dispositivos periféricos directamente a su placa base

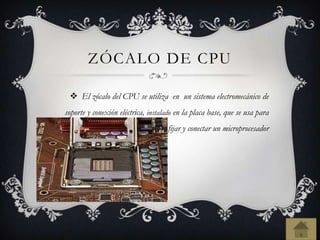

8. ZÓCALO DE CPU
 El zócalo del CPU se utiliza en un sistema electromecánico de
soporte y conexión eléctrica, instalado en la placa base, que se usa para
fijar y conectar un microprocesador

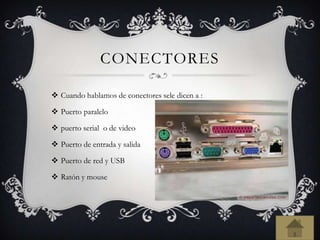

9. CONECTORES
 Cuando hablamos de conectores sele dicen a :
 Puerto paralelo
 puerto serial o de video
 Puerto de entrada y salida
 Puerto de red y USB
 Ratón y mouse

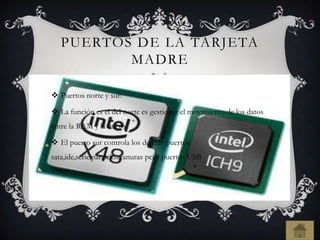

10. PUERTOS DE LA TARJETA
MADRE
 Puertos norte y sur:
 La función es el del norte es gestionar el movimiento de los datos
entre la RAM y la micro
 El puerto sur controla los de mas puertos
sata,ide,serie,paralelos,ranuras pci y puertos USB

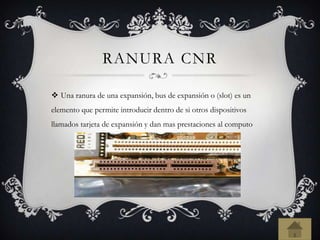

11. RANURA CNR
 Una ranura de una expansión, bus de expansión o (slot) es un
elemento que permite introducir dentro de si otros dispositivos
llamados tarjeta de expansión y dan mas prestaciones al computo

12. CONECTOR ATX
 Su función es que mejore la funcionalidad y tener una mayor
evolución de las E /S

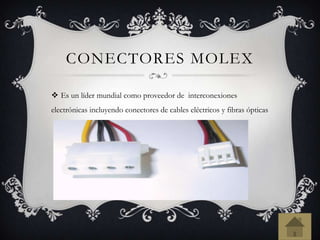

13. CONECTORES MOLEX
 Es un líder mundial como proveedor de interconexiones
electrónicas incluyendo conectores de cables eléctricos y fibras ópticas

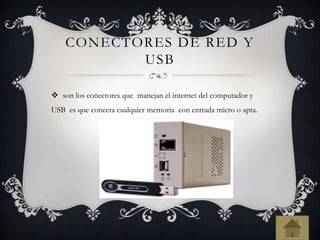

14. CONECTORES DE RED Y
USB
 son los conectores que manejan el internet del computador y
USB es que conecta cualquier memoria con entrada micro o apta.

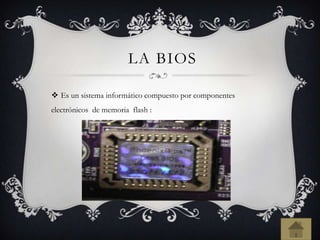

15. LA BIOS
 Es un sistema informático compuesto por componentes
electrónicos de memoria flash :

16. Los puertos seriales (también llamados RS-232, por el nombre del
estándar al que hacen referencia) fueron las primeras interfaces que
permitieron que los equipos intercambien información con el "mundo
exterior".

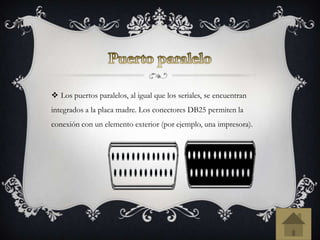

17.  Los puertos paralelos, al igual que los seriales, se encuentran
integrados a la placa madre. Los conectores DB25 permiten la
conexión con un elemento exterior (por ejemplo, una impresora).

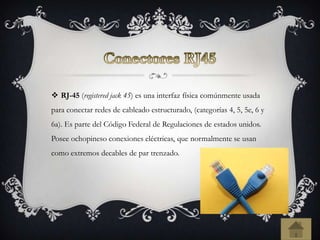

18.  RJ-45 (registered jack 45) es una interfaz física comúnmente usada
para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y
6a). Es parte del Código Federal de Regulaciones de estados unidos.
Posee ochopineso conexiones eléctricas, que normalmente se usan
como extremos decables de par trenzado.

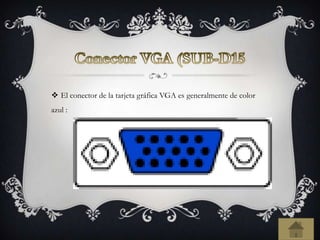

19.  El conector de la tarjeta gráfica VGA es generalmente de color
azul :

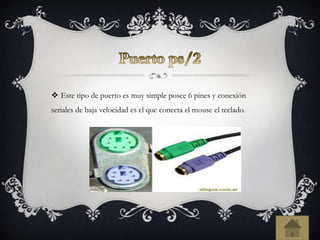

20.  Este tipo de puerto es muy simple posee 6 pines y conexión
seriales de baja velocidad es el que conecta el mouse el teclado.

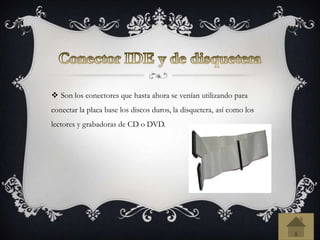

21.  Son los conectores que hasta ahora se venían utilizando para
conectar la placa base los discos duros, la disquetera, así como los
lectores y grabadoras de CD o DVD.

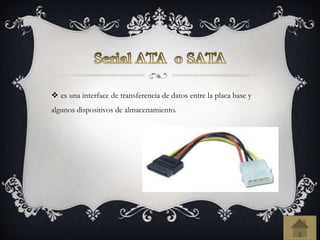

22.  es una interface de transferencia de datos entre la placa base y
algunos dispositivos de almacenamiento.

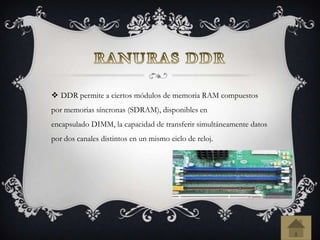

23.  DDR permite a ciertos módulos de memoria RAM compuestos
por memorias síncronas (SDRAM), disponibles en
encapsulado DIMM, la capacidad de transferir simultáneamente datos
por dos canales distintos en un mismo ciclo de reloj.

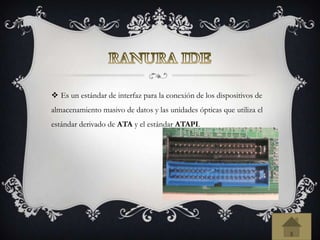

24.  Es un estándar de interfaz para la conexión de los dispositivos de
almacenamiento masivo de datos y las unidades ópticas que utiliza el
estándar derivado de ATA y el estándar ATAPI.

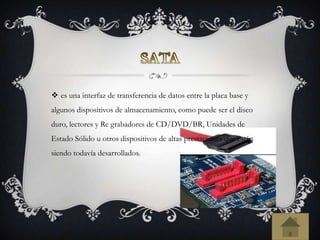

25.  es una interfaz de transferencia de datos entre la placa base y
algunos dispositivos de almacenamiento, como puede ser el disco
duro, lectores y Re grabadores de CD/DVD/BR, Unidades de
Estado Sólido u otros dispositivos de altas prestaciones que están
siendo todavía desarrollados.
