introduccion bjt

1. EL TRANSISTOR DE UNIÓN BIPOLAR
BJT
POLARIZACIÓN DE CD

2. RECTA DE CARGA
RED CARACTERISITICAS

3. RECTA DE CARGA

4. RECTA DE CARGA

5. RECTA DE CARGA

6. RECTA DE CARGA

7. RECTA DE CARGA
Ej. Determinar Vcc, Rc y
Rb, para polarización fija.

8. RECTA DE CARGA

9. RECTA DE CARGA

10. RECTA DE CARGA

11. RECTA DE CARGA

12. RECTA DE CARGA

13. RECTA DE CARGA

14. RECTA DE CARGA

15. RECTA DE CARGA

16. RECTA DE CARGA

17. RECTA DE CARGA

18. RECTA DE CARGA

19. RECTA DE CARGA
Ej.
Determine el punto Q.
Beta_cd=200

20. RECTA DE CARGA
Ej.
Determine el punto Q.
Beta_cd=200
• IC y VCE definen el punto Q

21. RECTA DE CARGA
Ej.
Determine el punto Q.
Beta_cd=200
• IC y VCE definen el punto Q
• El punto Q se encuentra en IC=39.6 mA y en
VCE=6.93 V.

22. RECTA DE CARGA
• IC(corte)=0, se tiene que conocer IC(sat).
• Antes de alcanzar la saturación, IC se
incrementa en una cantidad igual a

23. RECTA DE CARGA
• Recta de carga en CD.

24. POLARIZACIÓN DE EMISOR

25. POLARIZACIÓN DE EMISOR
Malla base -emisor LVK

26. POLARIZACIÓN DE EMISOR
Malla base -emisor LVK

27. POLARIZACIÓN DE EMISOR
Malla colector-emisor LVK

28. POLARIZACIÓN DE EMISOR
Ejemplo: Determinar:
• Ib
• Ic
• Vce
• Vc
• Ve
• Vb
• Vbc

29. POLARIZACIÓN DE EMISOR
a) .
b) .
c) .
d) .

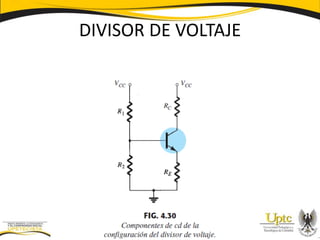

30. DIVISOR DE VOLTAJE

31. DIVISOR DE VOLTAJE

32. DIVISOR DE VOLTAJE – Análisis Exacto

33. DIVISOR DE VOLTAJE – Análisis Exacto

34. DIVISOR DE VOLTAJE – Análisis Exacto

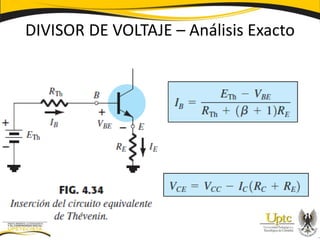

35. DIVISOR DE VOLTAJE – Análisis Exacto

36. DIVISOR DE VOLTAJE – Análisis Exacto
Determine el voltaje de
polarización VCE y la
corriente IC.

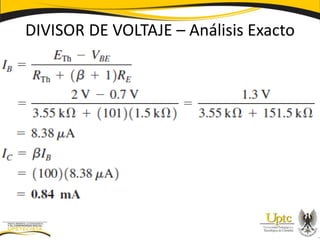

37. DIVISOR DE VOLTAJE – Análisis Exacto

38. DIVISOR DE VOLTAJE – Análisis Exacto

39. DIVISOR DE VOLTAJE – Análisis Exacto

40. DIVISOR DE VOLTAJE – Análisis
Aproximado

41. DIVISOR DE VOLTAJE – Análisis
Aproximado

42. DIVISOR DE VOLTAJE – Análisis
Aproximado

43. DIVISOR DE VOLTAJE – Análisis
Aproximado
Determine el voltaje de
polarización VCE y la
corriente IC.

44. DIVISOR DE VOLTAJE – Análisis
Aproximado
• Verificar la condición:

45. DIVISOR DE VOLTAJE – Análisis
Aproximado

46. DIVISOR DE VOLTAJE – Análisis
Aproximado

47. DIVISOR DE VOLTAJE
Determine el voltaje de
polarización VCEQ y la
corriente ICQ.

48. DIVISOR DE VOLTAJE
Determine el voltaje de
polarización VCEQ y la
corriente ICQ.

49. Divisor de voltaje (A.E.)

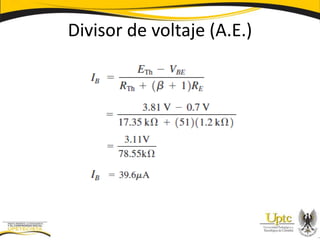

50. Divisor de voltaje (A.E.)

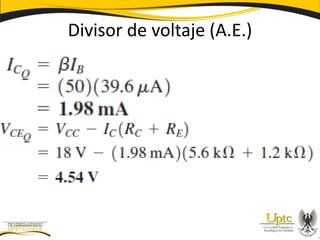

51. Divisor de voltaje (A.E.)

52. Divisor de voltaje (A.A.)

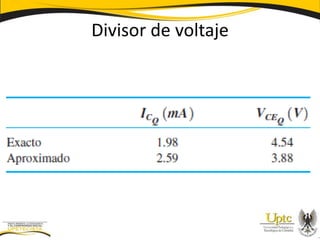

53. Divisor de voltaje

54. Divisor de voltaje
• Saturación del transistor:
• Análisis por medio de la recta de carga

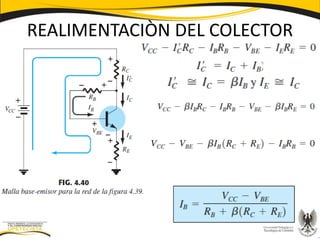

55. REALIMENTACIÒN DEL COLECTOR

56. REALIMENTACIÒN DEL COLECTOR

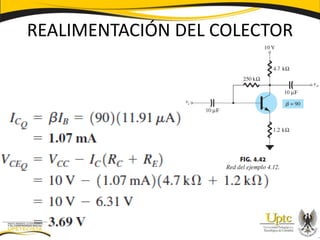

57. REALIMENTACIÓN DEL COLECTOR

58. REALIMENTACIÓN DEL COLECTOR
Determine ICQ y VCEQ

59. REALIMENTACIÓN DEL COLECTOR

60. REALIMENTACIÓN DEL COLECTOR

61. REALIMENTACIÓN DEL COLECTOR

62. REALIMENTACIÓN DEL COLECTOR
• Saturación:
• Recta de carga: Las mismas que divisor y
polarización de emisor.

63. Emisor Seguidor

64. Emisor Seguidor

65. Emisor Seguidor
Determine VCEQ y ICEQ

66. Emisor Seguidor

67. Configuración Base común

68. Configuración Base común

69. Configuración Base común

70. Configuración Base común

71. Configuración Base común
IE=?
IB=?
VCE=?
VCB=?

72. Configuración Base común

73. Configuración Base común

74. Configuración Base común
