El documento describe el funcionamiento de un rectificador de onda completa utilizando un puente de diodos. Explica que este tipo de rectificador duplica el nivel de voltaje continuo en la salida en comparación con un rectificador de media onda. También cubre cómo los diodos reales introducen una caída de voltaje que reduce ligeramente el voltaje de salida en comparación con diodos ideales. Finalmente, proporciona instrucciones para una práctica de laboratorio para construir e implementar un rectificador de onda completa.

1. Universidad Politécnica de Chiapas
Ing. Biomédica
Fundamentos de Electrónica
Ing. Othoniel Hernández Ovando
RECTIFICADOR DE ONDA COMPLETA
Suchiapa, 01 de Febrero de 2012

2. Puente de Diodos

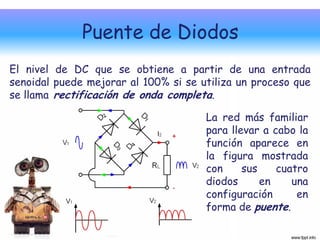

El nivel de DC que se obtiene a partir de una entrada
senoidal puede mejorar al 100% si se utiliza un proceso que
se llama rectificación de onda completa.
La red más familiar
para llevar a cabo la
función aparece en
la figura mostrada
con sus cuatro
diodos en una
configuración en
forma de puente.

3. Funcionamiento

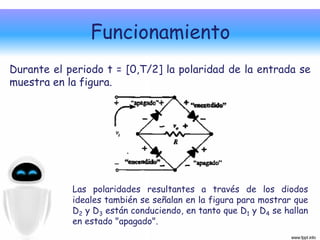

Durante el periodo t = [0,T/2] la polaridad de la entrada se
muestra en la figura.
Las polaridades resultantes a través de los diodos
ideales también se señalan en la figura para mostrar que
D2 y D3 están conduciendo, en tanto que D1 y D4 se hallan
en estado "apagado".

4. Funcionamiento - Positivo

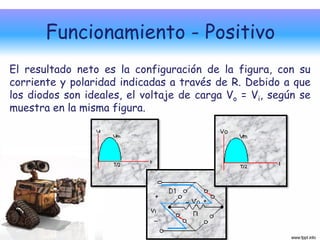

El resultado neto es la configuración de la figura, con su
corriente y polaridad indicadas a través de R. Debido a que
los diodos son ideales, el voltaje de carga Vo = Vi, según se
muestra en la misma figura.

5. Funcionamiento - Negativo

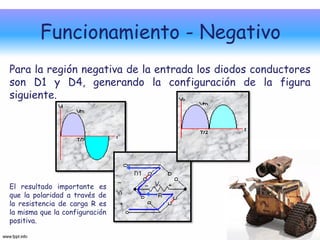

Para la región negativa de la entrada los diodos conductores
son D1 y D4, generando la configuración de la figura
siguiente.
El resultado importante es
que la polaridad a través de
la resistencia de carga R es
la misma que la configuración
positiva.

6. Valor de DC de la señal de
Onda Completa

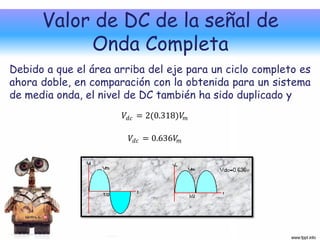

Debido a que el área arriba del eje para un ciclo completo es
ahora doble, en comparación con la obtenida para un sistema
de media onda, el nivel de DC también ha sido duplicado y
𝑉 𝑑𝑐 = 2(0.318)𝑉 𝑚
𝑉 𝑑𝑐 = 0.636𝑉 𝑚

7. Valor de DC de la señal de
Onda Completa (Diodo Real)
Si se emplea diodos de silicio en lugar de los ideales como se indica en la
figura, una aplicación de la ley de Kirchhoff alrededor de la trayectoria
de conductancia resultaría
Vi – VT – Vo – VT = 0
Vo = Vi - 2VT
El valor pico para el voltaje de salida Vo es, por tanto,
Vo max = Vm - 2VT
Para las situaciones donde Vm > 2VT. Puede aplicarse la
ecuación siguiente para el valor promedio con un nivel
relativamente alto de precisión.
𝑉 𝑑𝑐 = 0.636 𝑉 𝑚 − 2𝑉 𝑇

8. Práctica 3
RECTIFICADOR DE ONDA COMPLETA

9. Práctica 3
Materiales:
• 4 diodos 1N4004.
• 1 Resistencia 1 KΩ.
• Cables UTP para conexiones.
Equipo - Herramientas:
• 1 Protoboard.
• 1 Generador de Señales.
• 1 Osciloscopio.
• 1 Multímetro.
• Pinza de corte y de punta.

10. Práctica 3

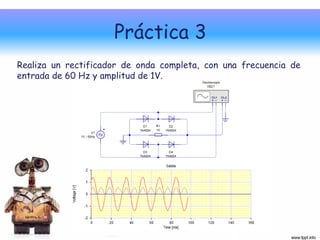

Realiza un rectificador de onda completa, con una frecuencia de
entrada de 60 Hz y amplitud de 1V.
