Fundamentos de Redes de
Computo
Lección 5
Instructor
Ugo Andrés Sánchez Baeza
ugoandresprofesor@gmail.com
Celular : 311 345 ####
1

Fundamentos de Redes de Computo
2

Contenido
Direcciones IP.
Routing Information Protocol version 1
3

Direcciones IP

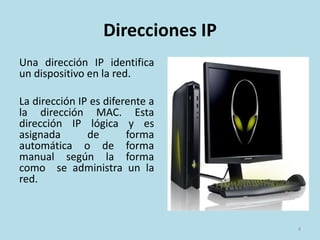

Una dirección IP identifica
un dispositivo en la red.
La dirección IP es diferente a
la dirección MAC. Esta
dirección IP lógica y es
asignada de forma
automática o de forma
manual según la forma
como se administra un la
red.
4

Direcciones IP
Conformada por 32 bits divididos en 4 octetos.
Cada octeto vas de 0 a 255 y de esta forma identifica
cada uno de los computadores existentes en una red.
5

Direcciones IP
Las direcciones IP están escritas en binarios, teniendo su
equivalente en decimal.
En un principio tenían asignación aleatoria, pero con el
tiempo se implementaron soluciones de ingeniería que
permitieran optimizar las direcciones y sus usos.
6

Direcciones IP
La existencia de
direcciones IP esta
limitada por una cantidad
grande, pero que debido a
los avances tecnológicos y
a la cantidad de personas
que disponen de aparatos
de conexión a internet, las
hacen insuficientes.
7

Direcciones IP

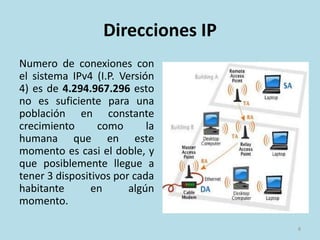

Numero de conexiones con
el sistema IPv4 (I.P. Versión
4) es de 4.294.967.296 esto
no es suficiente para una
población en constante
crecimiento como la
humana que en este
momento es casi el doble, y
que posiblemente llegue a
tener 3 dispositivos por cada
habitante en algún
momento.
8

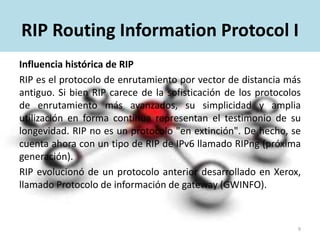

RIP Routing Information Protocol I
Influencia histórica de RIP
RIP es el protocolo de enrutamiento por vector de distancia más
antiguo. Si bien RIP carece de la sofisticación de los protocolos
de enrutamiento más avanzados, su simplicidad y amplia
utilización en forma continua representan el testimonio de su
longevidad.
RIP no es un protocolo "en extinción". De hecho, se cuenta ahora
con un tipo de RIP de IPv6 llamado RIPng (próxima generación).
RIP evolucionó de un protocolo anterior desarrollado en Xerox,
llamado Protocolo de información de gateway (GWINFO).
9

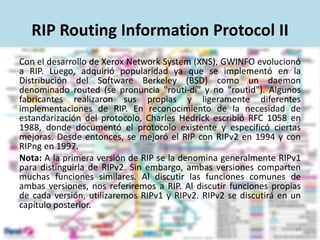

RIP Routing Information Protocol II
Con el desarrollo de Xerox Network System (XNS), GWINFO evolucionó
a RIP. Luego, adquirió popularidad ya que se implementó en la
Distribución del Software Berkeley (BSD) como un daemon
denominado routed (se pronuncia "routi-dí" y no "routid"). Algunos
fabricantes realizaron sus propias y ligeramente diferentes
implementaciones de RIP. En reconocimiento de la necesidad de
estandarización del protocolo, Charles Hedrick escribió RFC 1058 en
1988, donde documentó el protocolo existente y especificó ciertas
mejoras. Desde entonces, se mejoró el RIP con RIPv2 en 1994 y con
RIPng en 1997.
Nota: A la primera versión de RIP se la denomina generalmente RIPv1
para distinguirla de RIPv2. Sin embargo, ambas versiones comparten
muchas funciones similares. Al discutir las funciones comunes de
ambas versiones, nos referiremos a RIP. Al discutir funciones propias
de cada versión, utilizaremos RIPv1 y RIPv2. RIPv2 se discutirá en un
capítulo posterior.
10

Direcciones IP

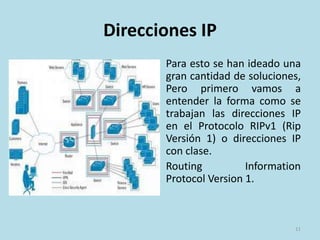

Para esto se han ideado una
gran cantidad de soluciones,
Pero primero vamos a
entender la forma como se
trabajan las direcciones IP
en el Protocolo RIPv1 (Rip
Versión 1) o direcciones IP
con clase.
Routing Information
Protocol Version 1.
11

Direcciones IP
Las clases vienen definidas por
orden alfabético; A,B,C,D,E.
Cada una maneja un Rango, el
cual inicia o termina en el punto
en el cual se inicia el nuevo rango.
Los binarios iniciales de cada uno
de los rangos son :
A inicia con 0
B inicia con 10
C inicia con 110
D inicia con 1110
E inicia con 1111
12

Direcciones IP

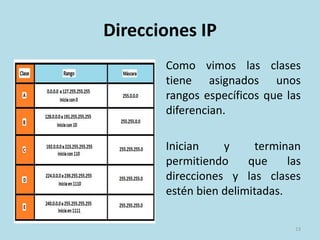

Como vimos las clases
tiene asignados unos
rangos específicos que las
diferencian.
Inician y terminan
permitiendo que las
direcciones y las clases
estén bien delimitadas.
13

Direcciones IP

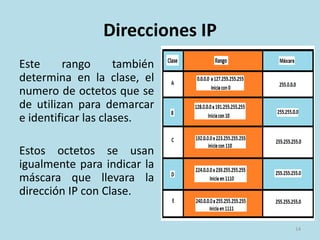

Este rango también
determina en la clase, el
numero de octetos que se
de utilizan para demarcar
e identificar las clases.
Estos octetos se usan
igualmente para indicar la
máscara que llevara la
dirección IP con Clase.
14

Direcciones IP

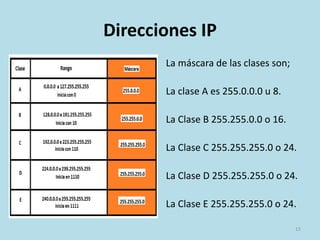

La máscara de las clases son;
La clase A es 255.0.0.0 u 8.
La Clase B 255.255.0.0 o 16.
La Clase C 255.255.255.0 o 24.
La Clase D 255.255.255.0 o 24.
La Clase E 255.255.255.0 o 24.
15

Direcciones IP

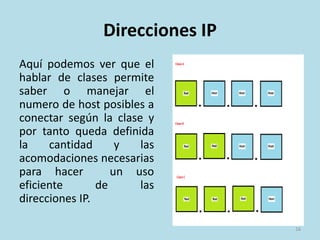

Aquí podemos ver que el
hablar de clases permite
saber o manejar el
numero de host posibles a
conectar según la clase y
por tanto queda definida
la cantidad y las
acomodaciones necesarias
para hacer un uso
eficiente de las
direcciones IP.
16

Direcciones IP Especiales
Existen rangos especiales, tales
como el 127.0.0.0 al
127.255.255.255 que son
interpretadas como direcciones
realimentadas, pues siempre
están apuntando al dispositivo
local, como si estuviesen llegando
de internet.
También están las direcciones IP
privadas y las direcciones IP
Publicas, las cuales permiten
manejar la red y optimizar el uso
de direcciones IP.
17

Direcciones IP Especiales

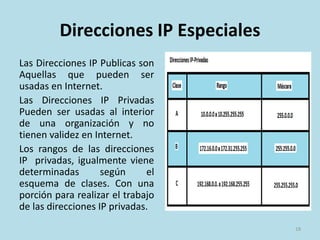

Las Direcciones IP Publicas son
Aquellas que pueden ser
usadas en Internet.
Las Direcciones IP Privadas
Pueden ser usadas al interior
de una organización y no
tienen validez en Internet.
Los rangos de las direcciones
IP privadas, igualmente viene
determinadas según el
esquema de clases. Con una
porción para realizar el trabajo
de las direcciones IP privadas.
18

Direcciones IP

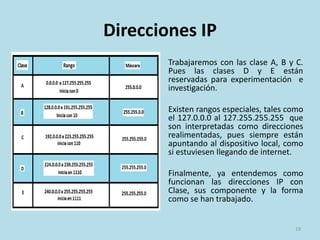

Trabajaremos con las clase
A, B y C. Pues las clases D y E
están reservadas para
experimentación e
investigación.
Finalmente, ya entendemos
como funcionan las
direcciones IP con Clase, sus
componente y la forma
como se han trabajado.
19

DHCP- IP Dinámicas
Una dirección IP dinámica es una IP
asignada mediante un servidor DHCP
(Dynamic Host Configuration Protocol) al
usuario. La IP que se obtiene tiene una
duración máxima determinada. El
servidor DHCP provee parámetros de
configuración específicos para cada
cliente que desee participar en la red IP.
Entre estos parámetros se encuentra la
dirección IP del cliente.
Las IP dinámicas son las que actualmente
ofrecen la mayoría de operadores. El
servidor del servicio DHCP puede ser
configurado para que renueve las
direcciones asignadas cada tiempo
determinado.
21

DHCP- IP Dinámicas
Ventajas
• Reduce los costos de operación a los
proveedores de servicios de Internet
(ISP).
• Reduce la cantidad de IP asignadas
(de forma fija) inactivas.
• El usuario puede reiniciar el router
para que le sea asignada otra IP y así
evitar las restricciones que muchas
webs ponen a sus servicios gratuitos
de descarga o visionado multimedia
online.
Desventajas
• Obliga a depender de servicios que
redirigen un host a una IP.
22

Configuración de Dirección IP Estática
(fija) en Windows
23

Direcciones IP Estáticas (fijas)

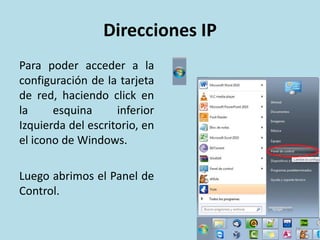

Para poder acceder a la
configuración de la tarjeta
de red, haciendo click en
la esquina inferior
Izquierda del escritorio, en
el icono de Windows.
Luego abrimos el Panel de
Control.
24

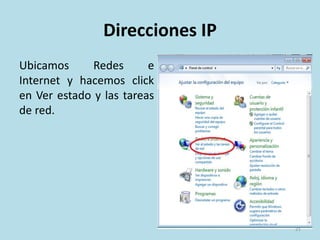

Ubicamos Redes e
Internet y hacemos click
en Ver estado y las tareas
de red.
25

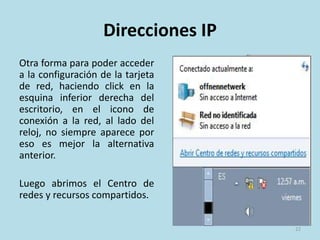

Otra forma para poder acceder
a la configuración de la tarjeta
de red, haciendo click en la
esquina inferior derecha del
escritorio, en el icono de
conexión a la red, al lado del
reloj, no siempre aparece por
eso es mejor la alternativa
anterior.
Luego abrimos el Centro de
redes y recursos compartidos.
26

Hacemos click en cambiar
configuración del
adaptador.
Pasamos a la ubicación
del administrador de las
tarjetas de red (NIC).
27

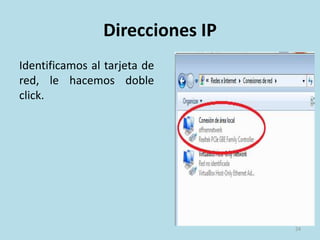

Identificamos al tarjeta de
red, le hacemos doble
click.
28

Aquí podemos ver la
configuración de la tarjeta
haciendo click en Detalles.
Nuestro interes es realizar
cambios y para esto
entramos a Propiedades.
29

Seleccionamos ;
Protocolo de Internet
Version 4 (TCP/IPv4).
30

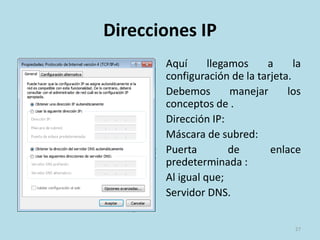

Aquí llegamos a la
configuración de la tarjeta.
Debemos manejar los
conceptos de .
Dirección IP:
Máscara de subred:
Puerta de enlace
predeterminada :
Al igual que;
Servidor DNS.
31

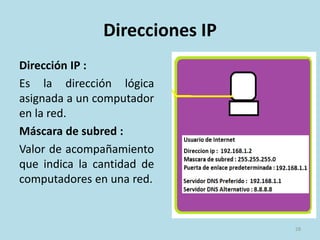

Dirección IP :
Es la dirección lógica
asignada a un computador
en la red.
Máscara de subred :
Valor de acompañamiento
que indica la cantidad de
computadores en una red.
32

Puerta de enlace
predeterminada :
Es la dirección IP que permite la
interconexión con internet.
Servidores DNS :
Son aquellos que hacen la
traducción de los Nombres de
Dominio;
(http://www.colombia.com).
E indica las ruta que debe seguir
la información en Internet.
DNS : Servidor de Nombre de
Dominio (Domain Name Server).
33

34

Bibliografía
• https://sites.google.com/site/ccnacruzcalderonandrea/5-1-ripv1-protocolo-de-enrutamiento-
con-clase-de-vector-distancia
• http://www.ctw-ad.com/works_ctw_Sentient%20Meta_CITY.html
35

Muchas Gracias !
INSTRUCTOR
UGO ANDRES SANCHEZ BAEZA
E-mail : ugoandresprofesor@gmail.com
Website: http://www.geocities.ws/ugoandresprofesor/fredes
Comunidad Google + :
https://plus.google.com/u/0/communities/115778962534407234893
