Este documento describe un proyecto de alarma digital con 13 elementos de seguridad controlados por circuitos digitales combinacionales. El objetivo es construir un circuito de alarma utilizando compuertas lógicas, interruptores magnéticos, un SCR y un buzzer. El circuito se construye en un protoboard y se activa cuando se rompe una tira de papel de aluminio en una ventana o se abre una puerta.

1. FACULTAD DE FILOSOFIA
ESCUELA DE CIENCIAS EXACTAS
SISTEMAS DIGITALES
TEMA DEL PROYECTO:
ALARMA DIGITAL
Lic.: JUAN CARLOS ROJAS
INTEGRANTES: MAIRA CUICHAN. C.
JANETH GUILLEN. CH
DANIEL ATIAGA. O
JOSE MUÑOZ. V
LUIS SANCHEZ. M
CRISTIAN REYES. G
2012-01-13

2.  OBJETIVO GENERAL:
Construir un circuito de seguridad con capacidad para controlar hasta
13 elementos, utilizando circuitos digitales combinacionales.
 OBJETIVOS ESPECIFICOS:
1) Conocer cual es el uso, funcionamiento y aplicaciones del
Protoboard mediante un ejemplo practico.
2)Determinar el principal uso de las compuertas lógicas y diodos.

4. 1 experimentador digital
2 m de cable telefónico
2 m de cable normal de 0,35 mm de
diámetro
Un trozo de papel de aluminio
1 reed switch (interruptor magnético)
1 circuito integrado 74LS133
1 circuito integrado 74LS14
1 diodo LED rojo
1 buzzer para 12 volt
1 SCR C106B o ECG5414
3 resistencias de 220ohm
1 resistencia 1kohm
1 resistencia 1kohm

5. PROCEDIMIENTO:
1. En la figura 1 se muestra una compuerta NAND de 13 entradas
74LS133 , así como la asignación de los terminales del chip, también
se muestra la descripción de terminales para el circuito integrado
74LS14, el cual contiene internamente 6 compuertas NOT; también
se indica la descripción de los terminales para el SCR.

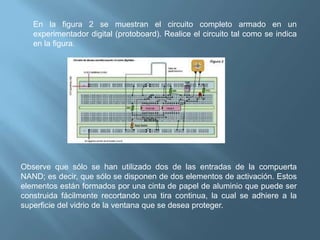

6. En la figura 2 se muestran el circuito completo armado en un
experimentador digital (protoboard). Realice el circuito tal como se indica
en la figura.
Observe que sólo se han utilizado dos de las entradas de la compuerta
NAND; es decir, que sólo se disponen de dos elementos de activación. Estos
elementos están formados por una cinta de papel de aluminio que puede ser
construida fácilmente recortando una tira continua, la cual se adhiere a la
superficie del vidrio de la ventana que se desea proteger.

7. 3.-Cuando la ventana se rompe, la tira también, poniendo la entrada de la
compuerta a 1 (“1” lógico), esto produce un impulso que dispara al
SCR, haciendo que el buzzer suene.
4.-El otro detector lo forma un reed switch, el cual se mantiene cerrado
debido al campo magnético producido por un imán cuando éste está cerca;
pero cuando el imán se aleja, entonces el interruptor (también llamado
apagador) magnético se abre, poniendo en “1” a la entrada de la compuerta
y provocando la activación del SCR .
5.-El apagador magnético se coloca fijo en algún punto del marco de la
puerta, en tanto que el imán se fija sobre la hoja de la misma, tratando de
que ambos dispositivos se mantengan uno frente al otro.
Cuando la puerta se encuentra cerrada, el interruptor magnético está
cerrado, cuando la puerta se abre, entonces el imán se aleja del apagador
magnético haciendo que este último se abra, provocando la activación de
los circuitos subsecuentes .

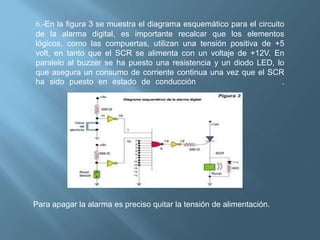

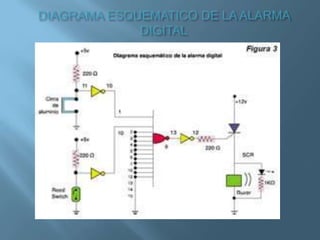

8. 6.-En la figura 3 se muestra el diagrama esquemático para el circuito
de la alarma digital, es importante recalcar que los elementos
lógicos, como las compuertas, utilizan una tensión positiva de +5
volt, en tanto que el SCR se alimenta con un voltaje de +12V. En
paralelo al buzzer se ha puesto una resistencia y un diodo LED, lo
que asegura un consumo de corriente continua una vez que el SCR
ha sido puesto en estado de conducción .
Para apagar la alarma es preciso quitar la tensión de alimentación.
