1. Sistema de alarmas
Practica dirigida #1
Wendy Sandoval Chavarría
Con Arduino

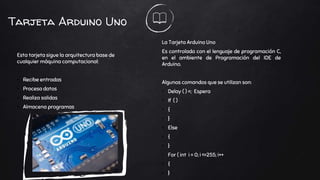

2. Tarjeta Arduino Uno
Esta tarjeta sigue la arquitectura base de
cualquier máquina computacional:
• Recibe entradas
• Procesa datos
• Realiza salidas
• Almacena programas
La Tarjeta Arduino Uno
Es controlada con el lenguaje de programación C,
en el ambiente de Programación del IDE de
Arduino.
Algunos comandos que se utilizan son:
• Delay ( ) =; Espera
• If ( )
• {
• }
• Else
• {
• }
• For ( int i = 0; i <=255; i++
• {
• }

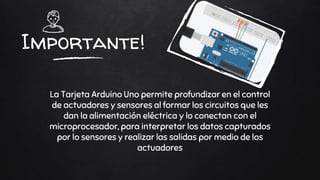

3. Importante!
La Tarjeta Arduino Uno permite profundizar en el control
de actuadores y sensores al formar los circuitos que les
dan la alimentación eléctrica y lo conectan con el
microprocesador, para interpretar los datos capturados
por lo sensores y realizar las salidas por medio de los
actuadores

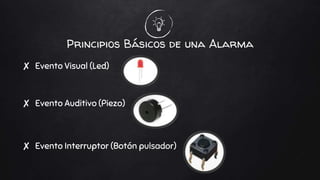

4. Principios Básicos de una Alarma
✘ Evento Visual (Led)
✘ Evento Auditivo (Piezo)
✘ Evento Interruptor (Botón pulsador)

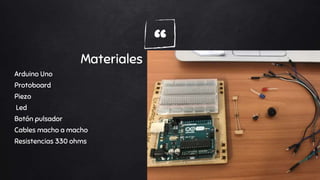

5. “Materiales
Arduino Uno
Protoboard
Piezo
Led
Botón pulsador
Cables macho a macho
Resistencias 330 ohms

6. 1.
Sistema de Alarma
LED

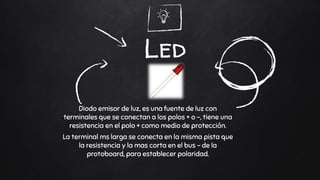

7. Led
Diodo emisor de luz, es una fuente de luz con
terminales que se conectan a los polos + o -, tiene una
resistencia en el polo + como medio de protección.
La terminal ms larga se conecta en la misma pista que
la resistencia y la mas corta en el bus - de la
protoboard, para establecer polaridad.

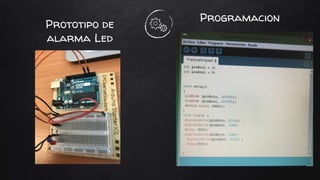

8. Prototipo de
alarma Led
Programacion

9. Prototipo de Alarma Led
Video

10. 2.
Sistema de Alarma
Piezo

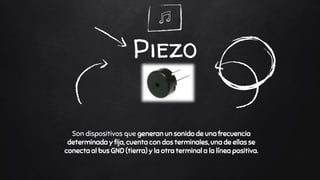

11. Piezo
Son dispositivos que generan un sonido de una frecuencia
determinada y fija, cuenta con dos terminales, una de ellas se
conecta al bus GND (tierra) y la otra terminal a la línea positiva.

12. Prototipo de
alarma con Piezo
Programacion

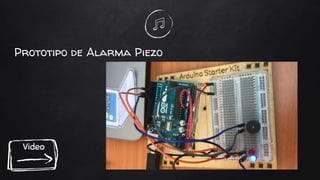

13. Prototipo de Alarma Piezo
Video

14. 3.
Sistema de Alarma
Boton Pulsador

15. Boton Pulsador
Pulsador lo que indica que necesitamos mantener una
presión sobre él para que funcione. Por norma general, los
pulsadores tienen un estado inicial donde no permiten pasar
la corriente.

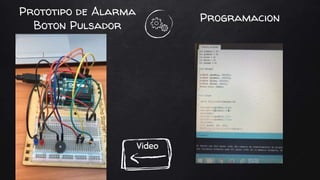

16. Prototipo de Alarma
Boton Pulsador
Programacion
Video

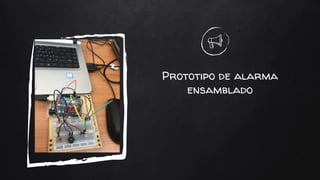

17. Prototipo de alarma
ensamblado

18. thanks!
Elaborado por:
👩 Wendy Sandoval
Esc. Porfirio Brenes Castro
Moravia
