Este documento describe el proceso de seleccionar una bomba centrífuga adecuada para un sistema de bombeo propuesto con una elevación estática de succión de 11 pies y una elevación estática de descarga de 22 pies. Se seleccionó la bomba centrífuga KSB modelo 40-160, que tiene una capacidad de 45.36 m3/h, requiere 11 HP de potencia, y tiene un rendimiento de 70%. La bomba seleccionada cumple con los requisitos del sistema y las condiciones del lugar.

1. ESCUELA SUPERIOR POLITÉCNICA DE CHIMBORAZOESCUELA DE INGENIERÍA MECÁNICA SELECCIÓN DE UNA BOMBA CENTRÍFUGADocente : Ing. Jorge LemaCódigos:5527

2. 5526

3. 5630

4. 5594OBJETIVOS:Utilizar el procedimiento descrito en el Manual de Cálculos para las Ingenierías de Tyler Hicks para seleccionar una bomba.

5. Seleccionar la bomba adecuada para un sistema de bombeo propuesto con elevación estática de succión y determinar sus características más importantes.1. Esquema de Distribución del sistema

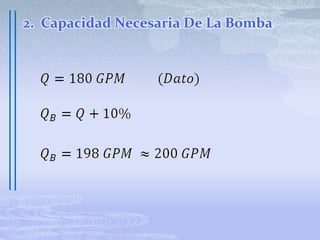

6. 2. Capacidad Necesaria De La Bomba

7. 3. Carga Hidráulica Total En La Bomba4. Condiciones del Líquido

8. 5. Resumen de Datos1.- Bombas Necesarias:12.- Naturaleza del Líquido: Agua dulce de lago, fría Gravedad específica=1 No viscoso3.- Capacidad:

9. 4.- Condiciones de succión: Elevación de succión = 11 ftdiámetro de tubería= 3 inlongitud de tubería= 23 ft 5.- Condiciones de Descarga: Tanque presurizado a 40 Psi Elevación Estática de descarga = 22 ft Pérdidas por accesorios = 19,3 ft Tubería: d= 2,5 in, l= 122ft6.- TDH: 183,9 ft

10. 7.- Servicio:Intermitente8.- Posición de la Bomba: horizontal, foso seco9.- Energía Disponible: Eléctrica10.- Lugar de Instalación:Instalación a intemperieTemperatura ambiente: 15-18 Puyo: 1170 msnm 11.- Tipo de Bomba Seleccionada: Centrífuga

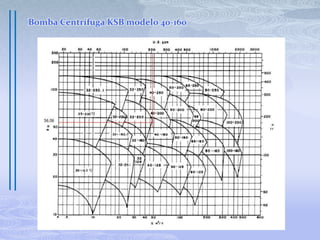

11. Bomba Centrífuga KSB modelo 40-160

12. Datos de la Bomba:N= 3500 rpmQ =45.36 m³/ h = 200GPMF =60 HzP = 11 HpNPSH)r = 2.45 m = 8.036 ftRendimiento = 70%

13. CURVA H vs Q

14. CURVA NPSH vs QCURVA NPSH vs Q

15. Cálculos y Verificación:Velocidad EspecíficaSegún Fig. 3 (Tyler Hicks pág.. 3 375) el impulsor corresponde a una bomba centrífuga.

16. Cabeza Positiva Neta de Succión Disponible

17. Partes de la Bomba:Salida radialMotorEntrada axialEjeCarcasa Tipo VolutaAccionamiento Directo

18. Conclusión:De acuerdo con las características y requerimientos del sistema se seleccionó una bomba Centrífuga KSB modelo 40-160 de la que se obtiene un rendimiento de 70 %
