Los estudiantes realizaron un experimento para obtener la curva característica de una bomba midiendo el caudal volumétrico a diferentes alturas. Midieron el tiempo que tomaba llenar 2 litros de agua para cada altura y luego graficaron los resultados, obteniendo una curva que relacionaba el caudal con la altura como esperaban a pesar de no ser perfectamente lineal.

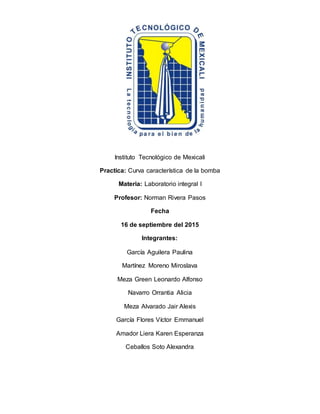

1. Instituto Tecnológico de Mexicali
Practica: Curva característica de la bomba
Materia: Laboratorio integral I
Profesor: Norman Rivera Pasos
Fecha
16 de septiembre del 2015
Integrantes:
García Aguilera Paulina
Martínez Moreno Miroslava
Meza Green Leonardo Alfonso
Navarro Orrantia Alicia
Meza Alvarado Jair Alexis
García Flores Víctor Emmanuel
Amador Liera Karen Esperanza
Ceballos Soto Alexandra

2. Título:
“Curva característica de la bomba”
Objetivo:
Obtener experimentalmente la curva característica para una bomba que relacione
altura y caudal y realizar una gráfica.
Introducción:
Marco Teórico
La Curva Característica de una Bomba Centrífuga, es un gráfico que representa la
relación única de Carga – Caudal que garantiza la Bomba a determinada
velocidad de rotación de su impulsor.
El impulsor o rodete de una Bomba Centrífuga es el componente que, a través de
su rotación a altas velocidades, incrementa la velocidad del fluido generando a la
vez el incremento de la energía cinética en el fluido bombeado (produciendo el
incremento de presión buscado con el uso del Equipo de Bombeo). Las
características geométricas (forma, tipo y tamaño) del impulsor son las que
definen la Curva Característica de una Bomba Centrífuga.
De esta forma, los fabricantes de las Bombas para Agua y otros productos, suelen
generar para cada uno de sus modelos, Catálogos desde los cuales el diseñador
de las Estaciones de Bombeo, pueda seleccionar la Curva Característica de una
Bomba Centrífuga en función del punto de operación de la instalación en la que
ésta se dispondrá.
Quizá la consideración más importante es que, dado que la Curva Característica
de una Bomba Centrífuga representa una relación única de Caudal-Altura, el punto
de operación de la instalación en la que ésta se emplace tendrá que “adaptarse” a
lo que establezca dicha Curva.
Material
*Vaso precipitado de 500ml
*Vaso de precipitado de 300ml
*Manguera
*2 Bases universales y pinzas

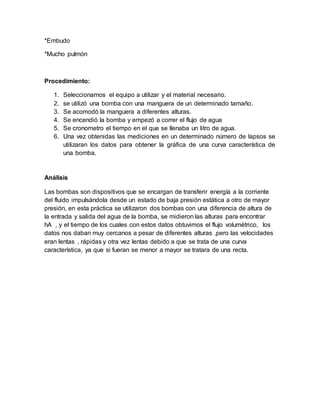

3. *Embudo
*Mucho pulmón
Procedimiento:
1. Seleccionamos el equipo a utilizar y el material necesario.
2. se utilizó una bomba con una manguera de un determinado tamaño.
3. Se acomodó la manguera a diferentes alturas.
4. Se encendió la bomba y empezó a correr el flujo de agua
5. Se cronometro el tiempo en el que se llenaba un litro de agua.
6. Una vez obtenidas las mediciones en un determinado número de lapsos se
utilizaran los datos para obtener la gráfica de una curva característica de
una bomba.
Análisis
Las bombas son dispositivos que se encargan de transferir energía a la corriente
del fluido impulsándola desde un estado de baja presión estática a otro de mayor
presión, en esta práctica se utilizaron dos bombas con una diferencia de altura de
la entrada y salida del agua de la bomba, se midieron las alturas para encontrar
hA , y el tiempo de los cuales con estos datos obtuvimos el flujo volumétrico, los
datos nos daban muy cercanos a pesar de diferentes alturas ,pero las velocidades
eran lentas , rápidas y otra vez lentas debido a que se trata de una curva
característica, ya que si fueran se menor a mayor se tratara de una recta.

4. Calculos y Resultados:
Altura Litros Tiempo Observaciones
Tiempo
( 2do
intento)
Potencia
de la
bomba
Corriente Voltaje
42 cm 2 19.96s
- Margen de la
bomba
- Manguera
doblada
20.08s 168 1.4 amp 120
45cm 2 20.70s
-Margen de la
bomba
-Manguera
doblada
20.26s 168 1.4 amp 120
47cm 2 21.98s
-Margen de la
bomba
-Manguera
doblada
18.95s 168 1.4 amp 120
49cm 2 19.78s
-Margen de la
bomba
19.21s 168 1.4 amp 120
51cm 2 19.99s
-Marguen de
la bomba
18.51s 168 1.4 amp 120
53cm 2 19.21s 19.21s 168 1.4 amp 120
55cm 2 19.01s 19.01s 168 1.4 amp 120
57cm 2 20.55s 20.5s 168 1.4 amp 120
Pruebas Volumen Tiempo Q ha A.S.B. A.S.M.
1 0.002 20.26 9.87E-05 0.39 0.03 0.42
2 0.002 18.95 1.06E-04 0.41 0.03 0.44
3 0.002 19.21 1.04E-04 0.43 0.03 0.46
4 0.002 18.51 1.08E-04 0.45 0.03 0.48
5 0.002 19.21 1.04E-04 0.47 0.03 0.5
6 0.002 19.09 1.05E-04 0.49 0.03 0.52
7 0.002 20.5 9.76E-05 0.51 0.03 0.54

5. Gráfica:
Conclusiones:
En este experimento pudimos observar como el caudal cambiaba conforme a la
altura y así los datos iban cambiando de manera en que al momento de graficar se
podía observar la curva que si bien no era perfecta como en la literatura se podía
observar fácilmente el cambio que sufría el caudal con respecto a la altura.
0.38
0.39
0.4
0.41
0.42
0.43
0.44
0.45
0.000098 0.0001 0.000102 0.000104 0.000106 0.000108 0.00011
Series1
volumen tiempo Flujovolumétrico Altura
0.002 20.08 9.96016E-05 0.42
0.002 20.26 9.87167E-05 0.45
0.002 18.95 0.000105541 0.47
0.002 19.21 0.000104112 0.49
0.002 18.51 0.00010805 0.51
0.002 19.21 0.000104112 0.53
0.002 19.09 0.000104767 0.55
0.002 20.5 9.7561E-05 0.57
