Este documento describe un proyecto de implementación de un semáforo controlado por un PIC16F84A. El semáforo controla el tráfico vehicular y peatonal de forma bidireccional, dando prioridad a los vehículos. El software se escribió en MPLAB y la simulación del circuito se realizó en Proteus.

1. SEMAFORO IMPLEMENTADO
CON PIC16F84A
Ander goñi Alarcón
Ander Lasarguren Eguina

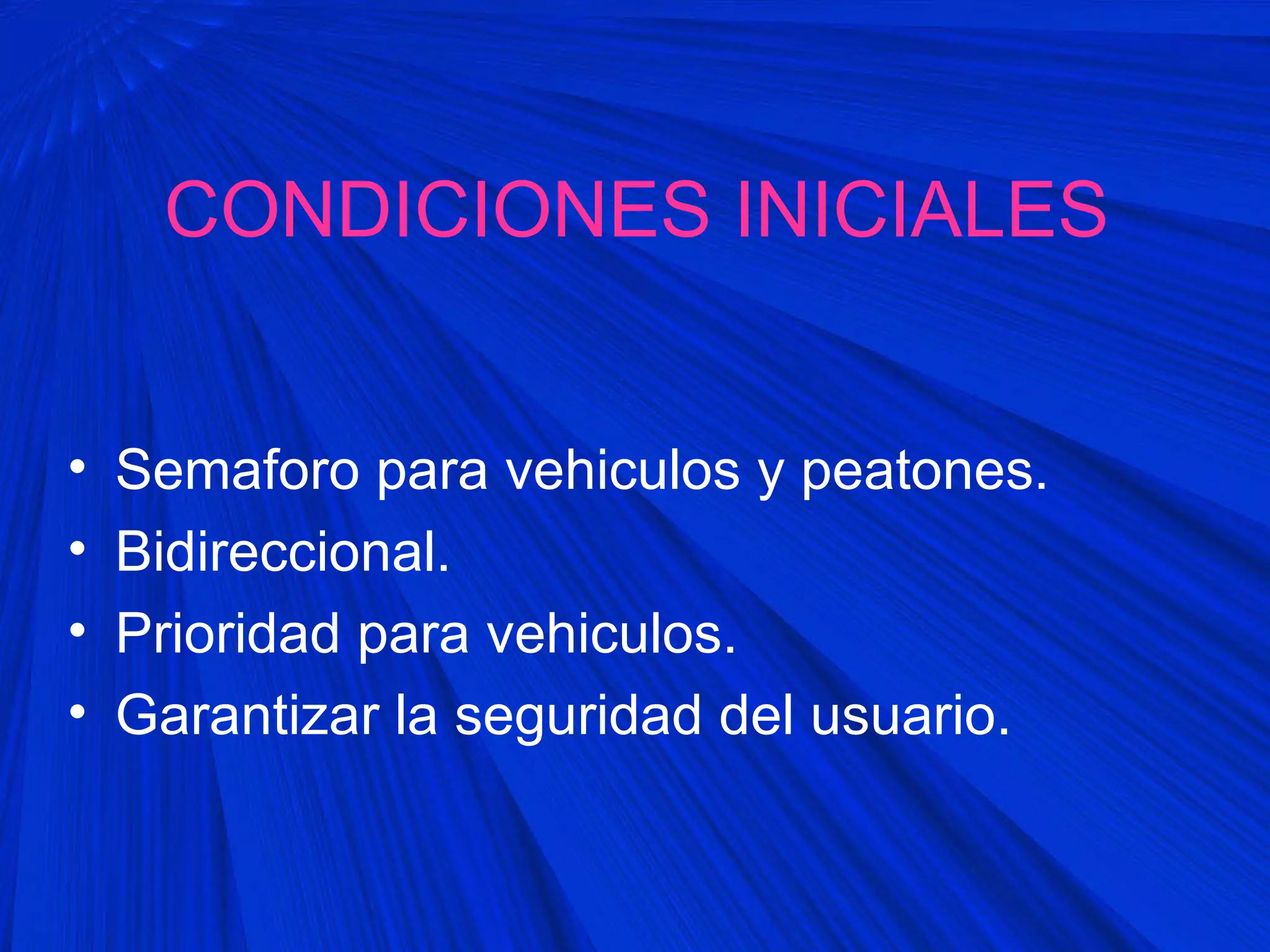

2. CONDICIONES INICIALES
• Semaforo para vehiculos y peatones.
• Bidireccional.
• Prioridad para vehiculos.
• Garantizar la seguridad del usuario.

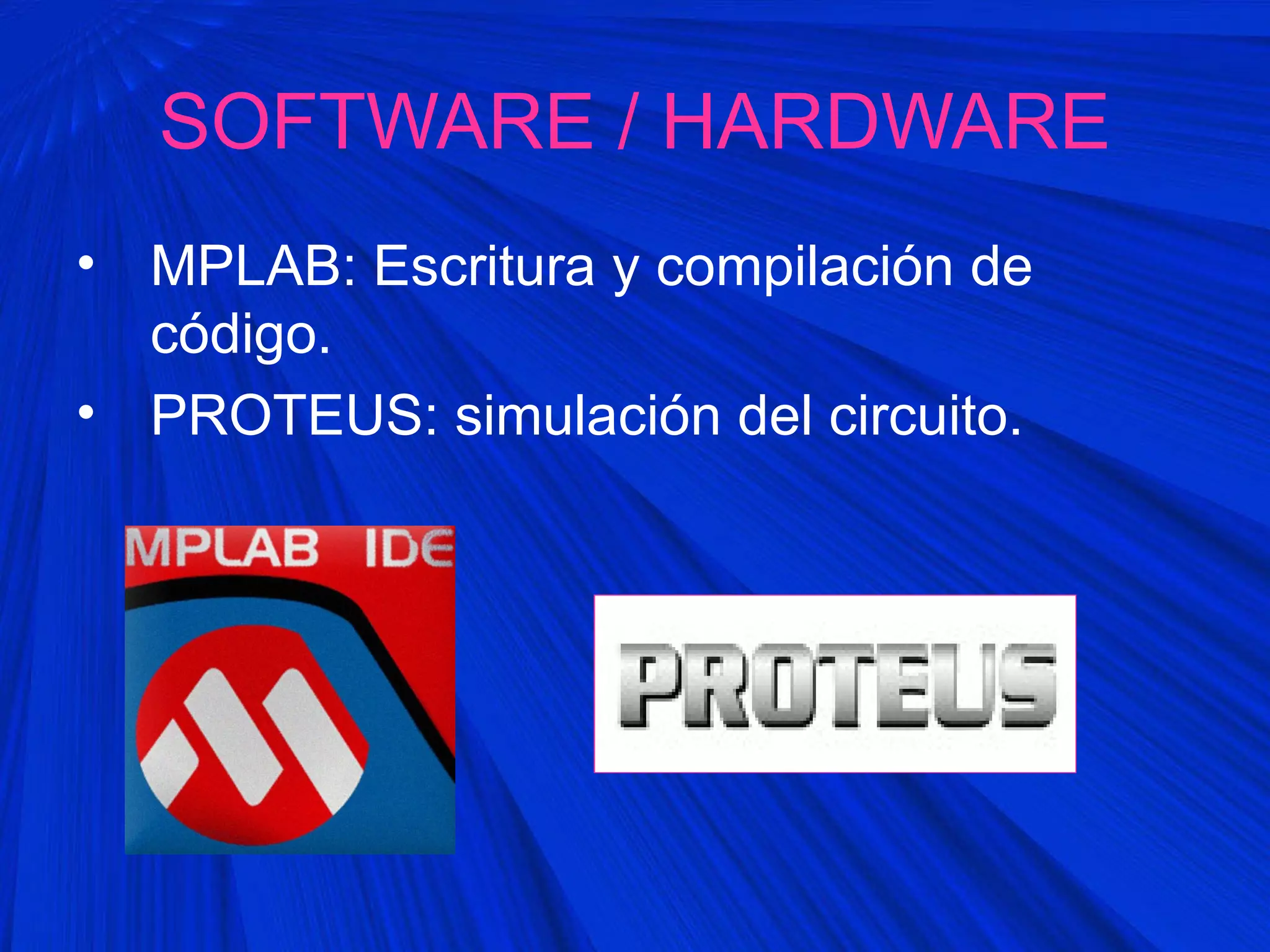

3. SOFTWARE / HARDWARE
• MPLAB: Escritura y compilación de
código.
• PROTEUS: simulación del circuito.

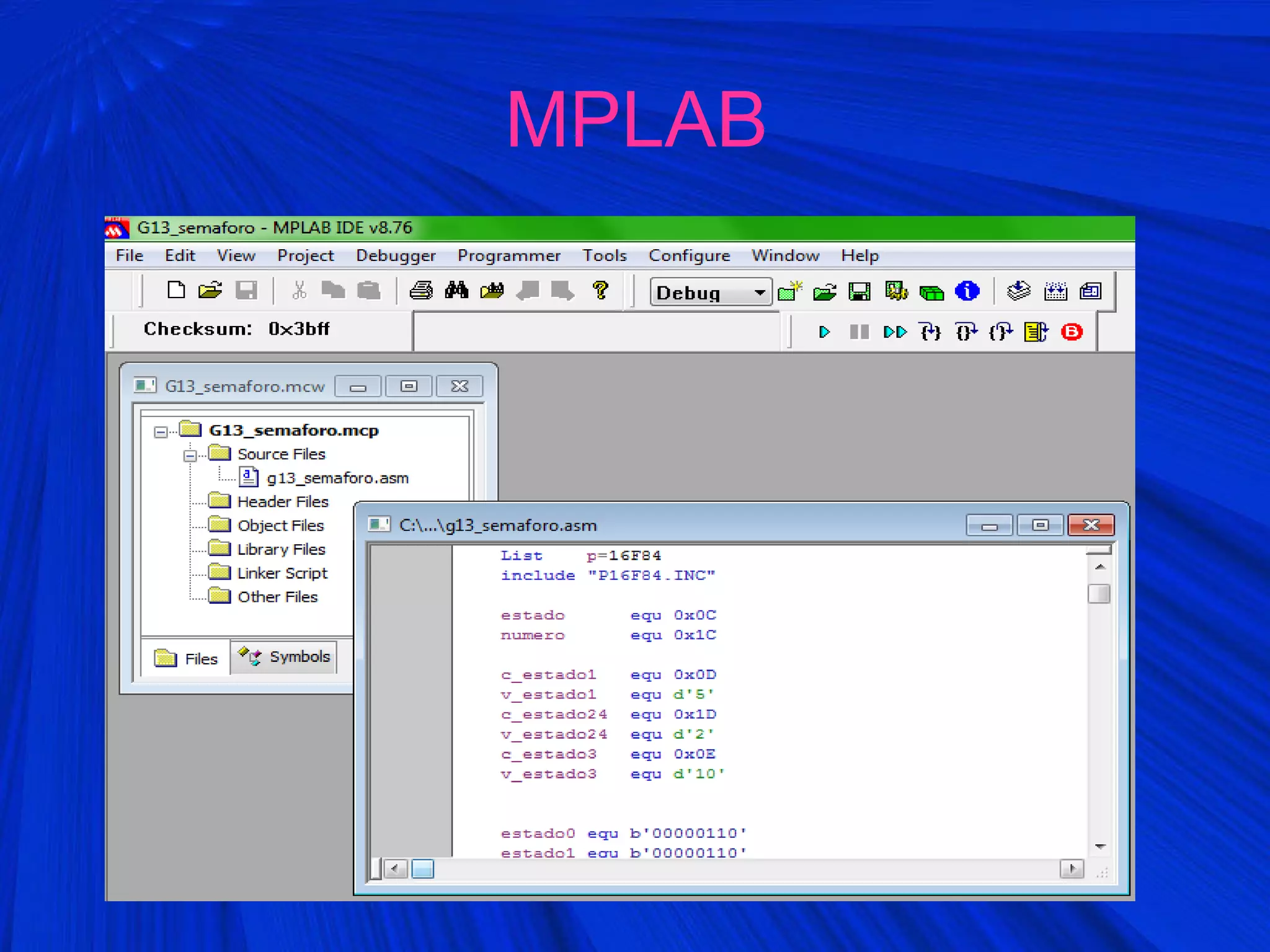

4. MPLAB

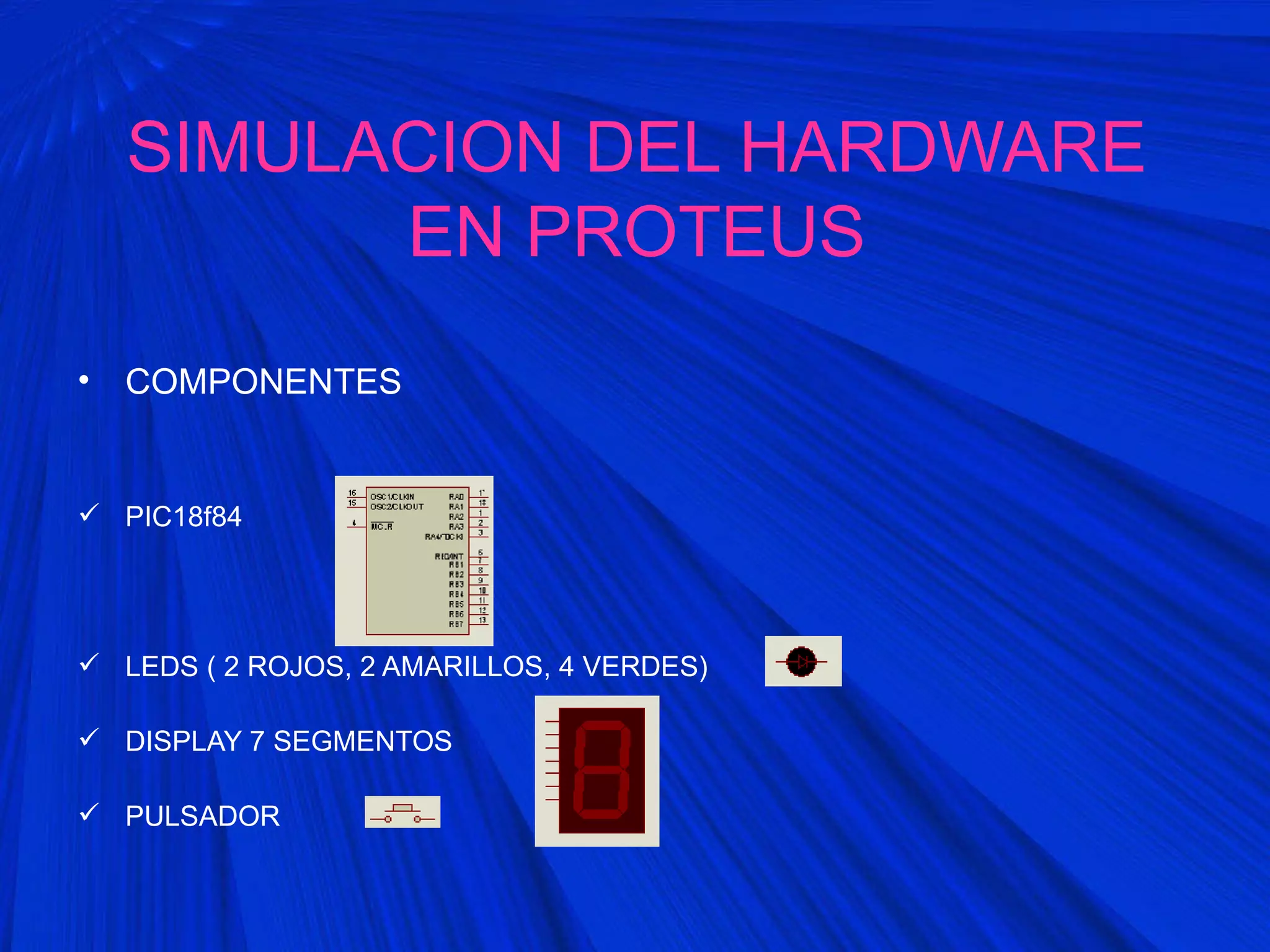

5. SIMULACION DEL HARDWARE
EN PROTEUS
• COMPONENTES
 PIC18f84
 LEDS ( 2 ROJOS, 2 AMARILLOS, 4 VERDES)
 DISPLAY 7 SEGMENTOS
 PULSADOR

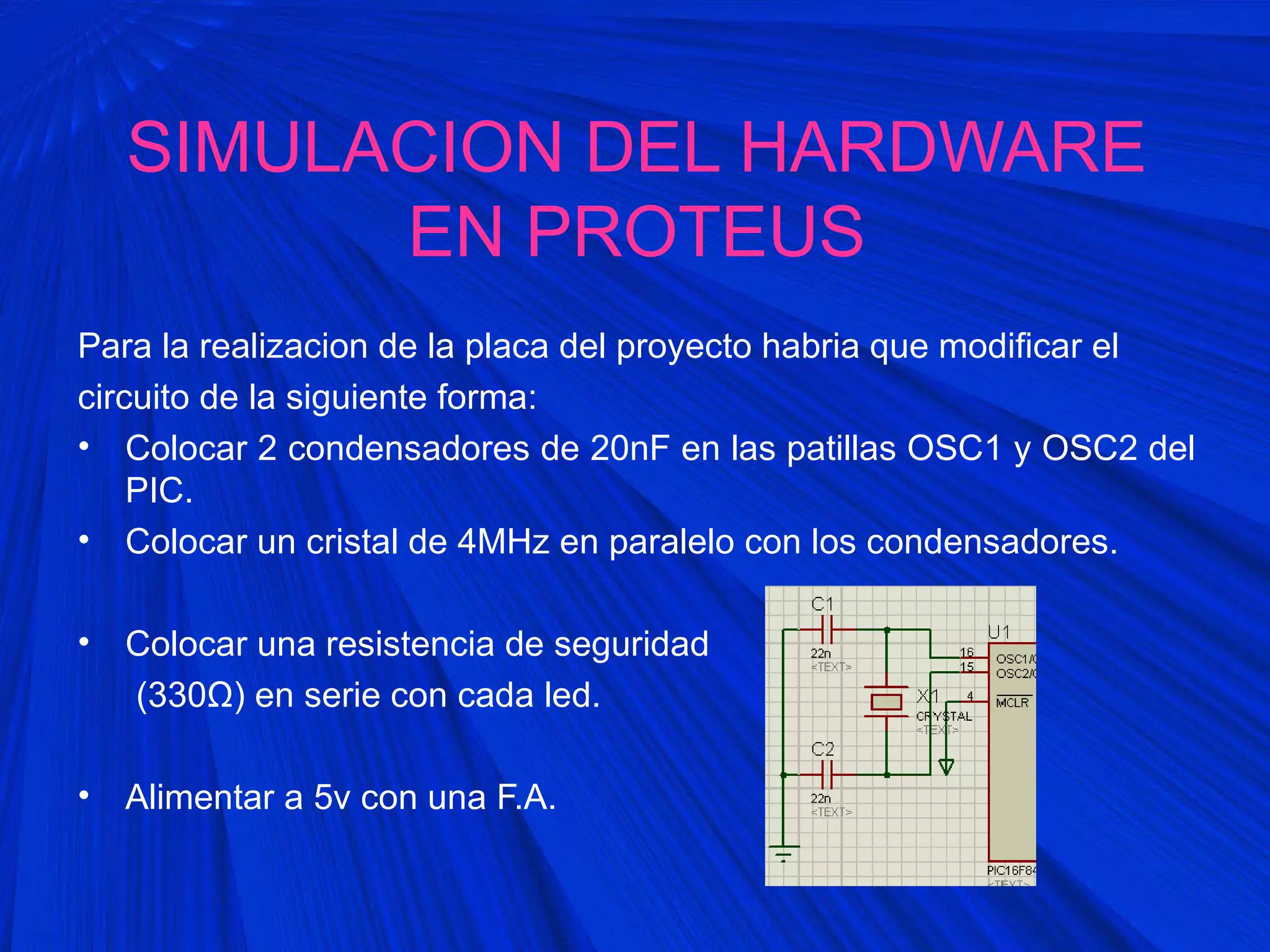

6. SIMULACION DEL HARDWARE
EN PROTEUS
Para la realizacion de la placa del proyecto habria que modificar el
circuito de la siguiente forma:
• Colocar 2 condensadores de 20nF en las patillas OSC1 y OSC2 del
PIC.
• Colocar un cristal de 4MHz en paralelo con los condensadores.
• Colocar una resistencia de seguridad
(330Ω) en serie con cada led.
• Alimentar a 5v con una F.A.

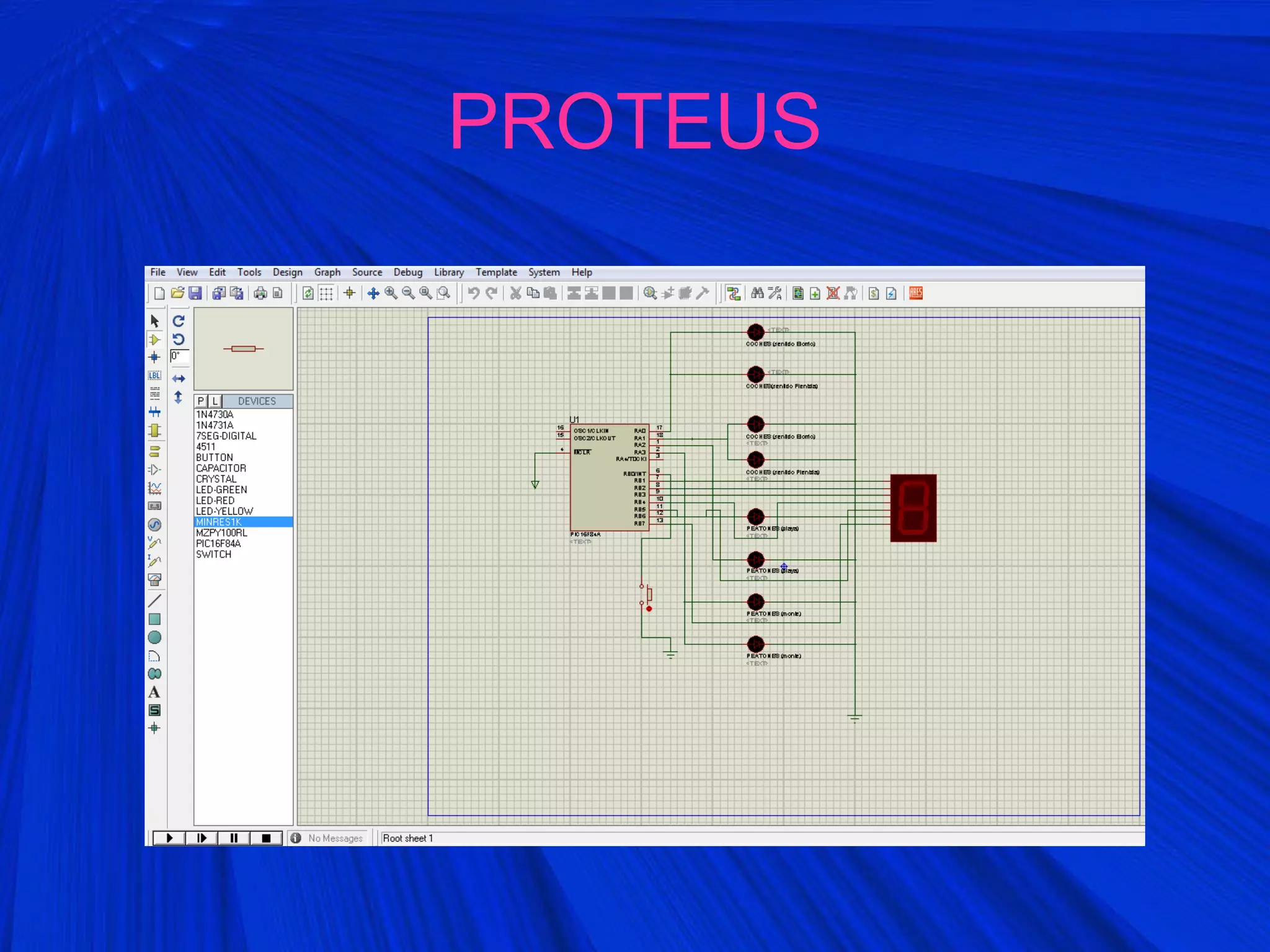

7. PROTEUS
