1. •
"' '!
•
s
°1
~
~
~
'!t
= '!t
= '!J
"!t
.,
".,
"
N°
01 )
02
01
PZA.

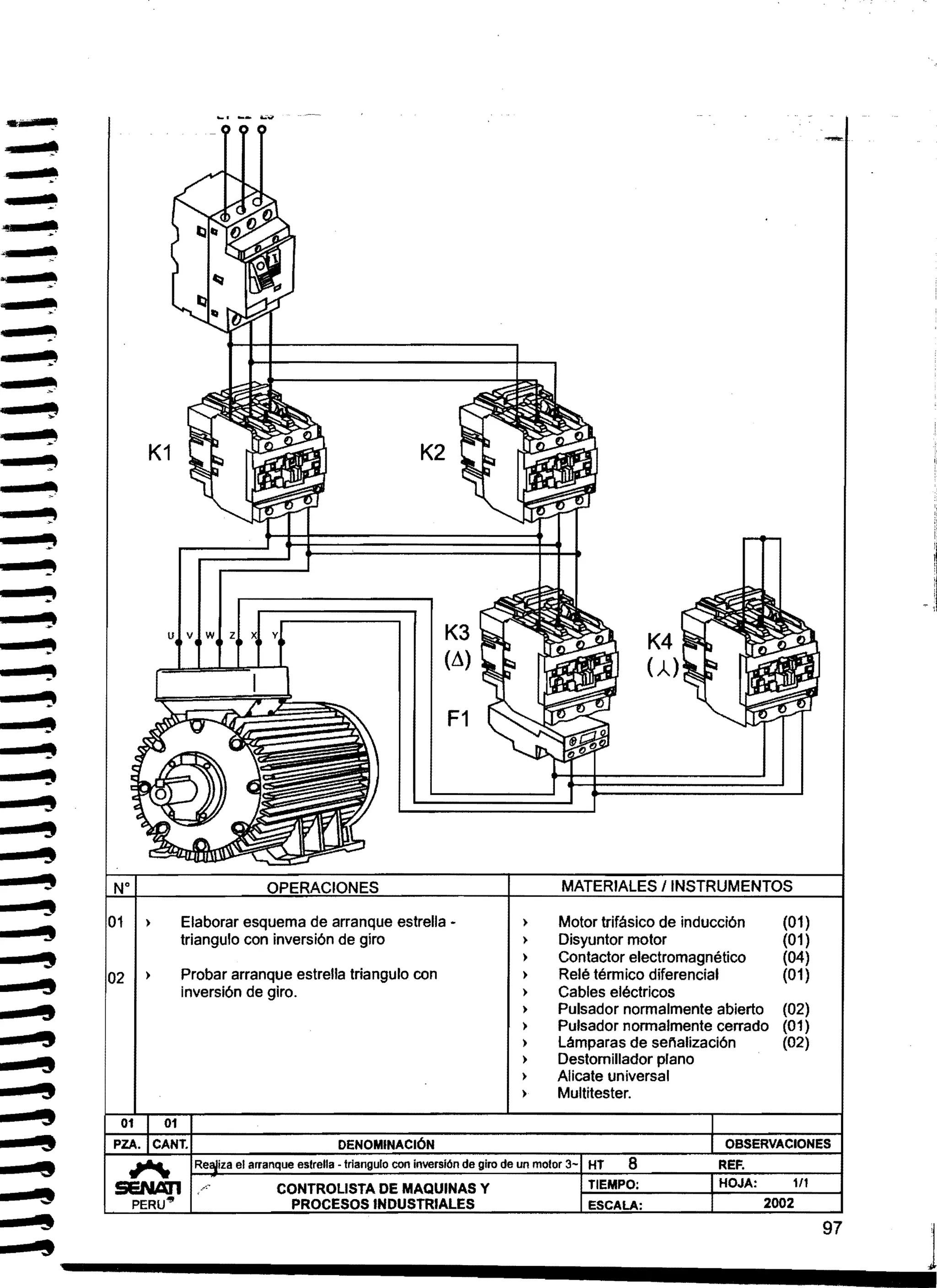

u V W Z X y
OPERACIONES
Elaborar esquema de arranque estrella· )
triangulo con inversión de giro )
Probar arranque estrella triangulo con
inversión de giro. )
)
)
)
)
DENOMINACIÓN
K4
Ll.)
MATERIALES I INSTRUMENTOS
Motor trifásico de inducción (01)
Disyuntor motor (01 )
Contactor electromagnético (04)
Relé térmico diferencial (01)
Cables eléctricos
Pulsador normalmente abierto (02)
Pulsador normalmente cerrado (01)
lámparas de señalización (02)
Destornillador plano
Alicate universal
Multitester.
-~
OBSERVACIONES
Re iza el arranque estrella - lriangulo con inversión de giro de un motor 3 HT 8 REF.
CONTROLlSTA DE MAQUINAS y
PROCESOS INDUSTRiAlES
TIEMPO:
ESCALA:
HOJA: 111
2002
97
1
"!t
~
"
2. :&IAíiI
"
~
.,
~
III!II
..,
'" ~
.,.,.,.,.,.,
".
.,.,
F1!'
.,
.,.,
.,.,
,.,
.,~
~
~
~
~
~
~
~
~
~
r1J".,
~
.,
~
""
~""
,
IIII!I

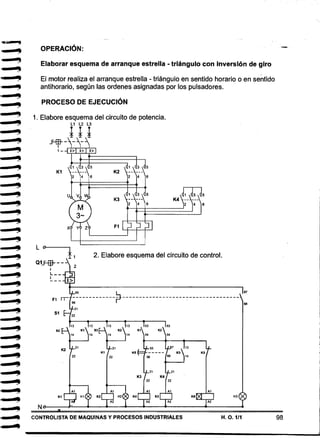

OPERACiÓN:
Elaborar esquema de arranque estrella - triángulo con inversión de giro
El motor realiza el arranque estrella - triángulo en sentido horario o en sentido
antihorario, según las ordenes asignadas por los pulsadores.
PROCESO DE EJECUCiÓN
1. Elabore esquema del circuito de potencia.
L1 L2 L3
¡ ¡ ¡
..F-fB-- -
l_
I
,1-.:=------.
K1 K2
K3
L 0----,
2. Elabore esquema del circuito de control.
Si
82
H3
98
N0----~-~-~~--~---~----~------------~---------~?
CONTROLlSTA DE MAQUINAS y PROCESOS INDUSTRIALES H.0.1/1 98
"

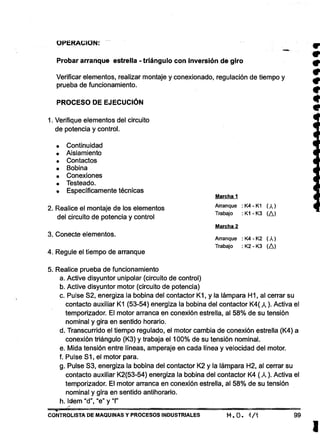

3. OPERAt,;ION:
Probar arranque estrella - triángulo con Inversión de giro
Verificar elementos, realizar montaje y conexionado, regulación de tiempo y
prueba de funcionamiento.
PROCESO DE EJECUCIÓN
••
•
fI
:
fI
•1. Verifique elementos del circuito
de potencia y control.
• Continuidad
• Aislamiento
• Contactos
• Bobina
• Conexiones
• Testeado.
o Específicamente técnicas
Marcha 1
Arranque : K4 - K1 (A)2. Realice el montaje de los elementos
Trabajo : K1 - K3 (~)
del circuito de potencia y control
Marcha 2
3. Conecte elementos.
Arranque : K4-K2 ( A)
Trabajo : K2- K3 (~)
4. Regule el tiempo de arranque
5. Realice prueba de funcionamiento
a. Active disyuntor unipolar (circuito de control)
b. Active disyuntor motor (circuito de potencia)
c. Pulse 52, energiza la bobina del contactor K1, y la lámpara H1, al cerrar su
contacto auxiliar K1 (53-54) energiza la bobina del contactor K4( A). Activa el
temporizador. El motor arranca en conexión estrella, al 58% de su tensión
nominal y gira en sentido horario.
d. Transcurrido el tiempo regulado, el motor cambia de conexión estrella (K4) a
conexión triángulo (K3) y trabaja el 100% de su tensión nominal.
e. Mida tensión entre líneas, amperaje en cada línea y velocidad del motor.
f. Pulse 51, el motor para.
g. Pulse 53, energiza la bobina del contactor K2 y la lámpara H2, al cerrar su
contacto auxiliar K2(53-54) energiza la bobina del contactar K4 (A). Activa el
temporizador. El motor arranca en conexión estrella, al 58% de su tensión
nominal y gira en sentido antihorario.
h. loem "d", "e" y ''f'
.,.4?
.~
CONTROllSTA DE MAQUINAS y PROCESOS INDUSTRIALES H. Q. ~/i 99
I
4. •••
•••
••
•••
••••••
••••••••
•
1
_ '9

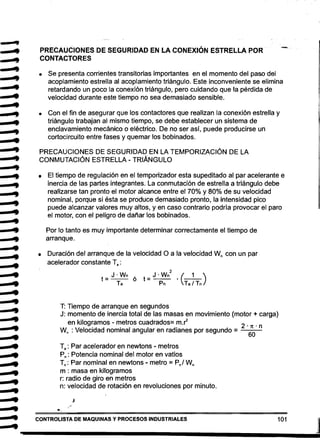

,. PRECAUCIONES DE SEGURIDAD EN LA CONEXiÓN ESTRELLA POR
CONTACTORES
-'" • Se presenta corrientes transitorias importantes en el momento del paso del
..'" acoplamiento estrella al acoplamiento triángulo. Este inconveniente se elimina
retardando un poco la conexión triángulo, pero cuidando que la pérdida de
velocidad durante este tiempo no sea demasiado sensible.
.. • Con el fin de asegurar que los contactores que realizan la conexión estrella y
triángulo trabajan al mismo tiempo, se debe establecer un sistema de
enclavamiento mecánico o eléctrico. De no ser así, puede producirse un..•
cortocircuito entre fases y quemar los bobinados.
•.. PRECAUCIONES DE SEGURIDAD EN LA TEMPORIZACiÓN DE LA
,. CONMUTACiÓN ESTRELLA - TRIÁNGULO
.... • El tiempo de regulación en el temporizador esta supeditado al par acelerante e
• inercia de las partes integrantes. La conmutación de estrella a triángulo debe
.. realizarse tan pronto el motor alcance entre el 70% y 80% de su velocidad
nominal, porque si ésta se produce demasiado pronto, la intensidad pico
puede alcanzar valores muy altos, y en caso contrario podría provocar el paro
el motor, con el peligro de dañar los bobinados.
.. Por lo tanto es muy importante determinar correctamente el tiempo de
arranque.
• Duración del arranque de la velocidad O a la velocidad Wn con un par
acelerador constante Ta :
J . Wn J . Wn
2
( 1 )
t= ó t=-
& • Ta Pn' Ta I Tn
T: Tiempo de arranque en segundos
J: momento de inercia total de las masas en movimiento (motor + carga)
en kilogramos - metros cuadrados= m.~ 2
Wn : Velocidad nominal angular en radianes por segundo = -·6-~_·_n
= • Ta : Par acelerador en newtons - metros
& • Pn: Potencia nominal del motor en vatios
Tn: Par nominal en newtons .. metro = Pnl Wn
m : masa en kilogramos
r: radio de giro en metros
n: velocidad de rotación en revoluciones por minuto.
J
CONTROLlSTA DE MAQUINAS y PROCESOS INDUSTRIALES 101
J

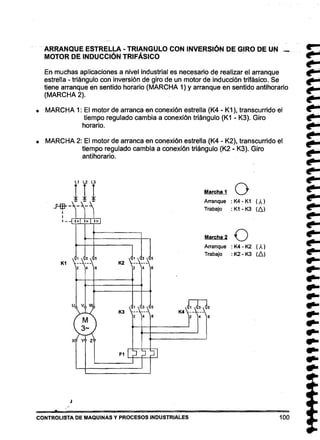

5. . ARRANQUE ESTRELLA· TRIANGULO CON INVERSiÓN DE GIRO DE UN -.
MOTOR DE INDUCCiÓN TRIFÁSICO
En muchas aplicaciones a nivel industrial es necesario de realizar el arranque
estrella - triángulo con inversión de giro de un motor de inducción trifásico. Se
tiene arranque en sentido horario (MARCHA 1) Y arranque en sentido antihorario
(MARCHA 2).
• MARCHA 1: El motor de arranca en conexión estrella (K4 - K1), transcurrido el
tiempo regulado cambia a conexión triángulo (K1 - K3). Giro
horario.
• MARCHA 2: El motor de arranca en conexión estrella (K4 - K2), transcurrido el
tiempo regulado cambia a conexión triángulo (K2 - K3). Giro
antihorario.
Marcha 1
1'r1 o
Arranque : K4 - K1 ( A)
Trabajo : K1 - K3 (,6J
Marcha2 O
Arranque : K4 - K2 (A)
Trabajo : K2 - K3 (.6)
K1 K2
2 4 El 246
v w
K3
2 4 El
u
x y z
J
.
CONTROLlSTA DE MAQUINAS y PROCESOS INDUSTRIALES 100
