El documento describe un semáforo para controlar el tráfico vehicular y peatonal. Consiste en luces roja, amarilla y verde controladas por un PIC que sigue una secuencia programada para cambiar los estados de las luces. Se usa para regular el flujo de tráfico en cruceros y salidas de estacionamientos.

1. Semáforo para control vehicular

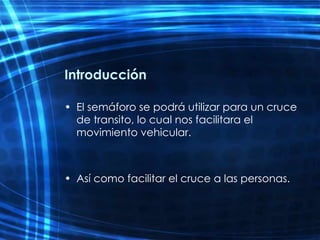

2. Introducción El semáforo se podrá utilizar para un cruce de transito, lo cual nos facilitara el movimiento vehicular. Así como facilitar el cruce a las personas.

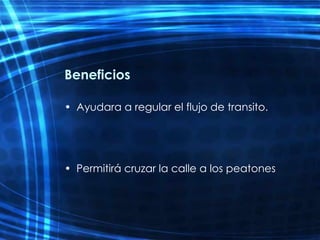

3. Be neficios Ayudara a regular el flujo de transito. Permitirá cruzar la calle a los peatones

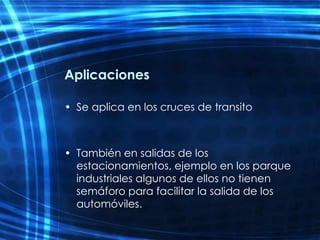

4. Aplicaciones Se aplica en los cruces de transito También en salidas de los estacionamientos, ejemplo en los parque industriales algunos de ellos no tienen semáforo para facilitar la salida de los automóviles.

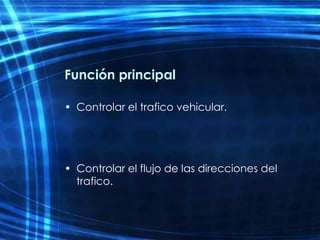

5. Función principal Controlar el trafico vehicular. Controlar el flujo de las direcciones del trafico.

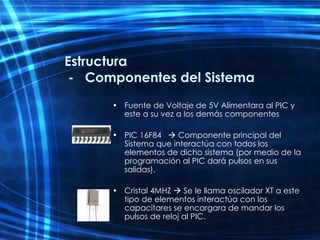

6. Estructura - Componentes del Sistema Fuente de Voltaje de 5V Alimentara al PIC y este a su vez a los demás componentes PIC 16F84  Componente principal del Sistema que interactúa con todos los elementos de dicho sistema (por medio de la programación al PIC dará pulsos en sus salidas). Cristal 4MHZ  Se le llama oscilador XT a este tipo de elementos interactúa con los capacitares se encargara de mandar los pulsos de reloj al PIC.

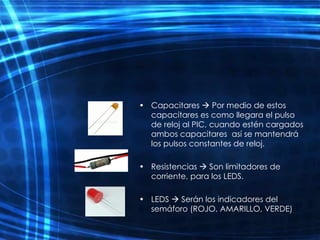

7. Capacitares  Por medio de estos capacitares es como llegara el pulso de reloj al PIC, cuando estén cargados ambos capacitares así se mantendrá los pulsos constantes de reloj. Resistencias  Son limitadores de corriente, para los LEDS. LEDS  Serán los indicadores del semáforo (ROJO, AMARILLO, VERDE)

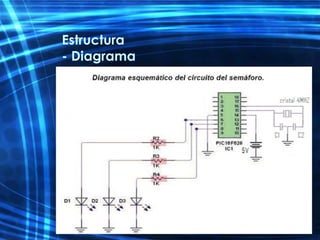

8. Estructura - Diagrama

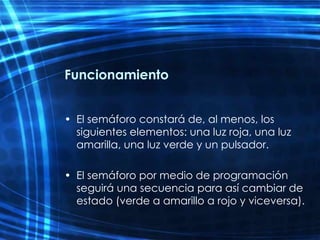

9. Funcionamiento El semáforo constará de, al menos, los siguientes elementos: una luz roja, una luz amarilla, una luz verde y un pulsador. El semáforo por medio de programación seguirá una secuencia para así cambiar de estado (verde a amarillo a rojo y viceversa).

10. DIAGRAMA DE BLOQUES PIC FOCO ROJO FOCO AMARILLO FOCO VERDE PROGRAMACION Cristal 4MHZ 5V

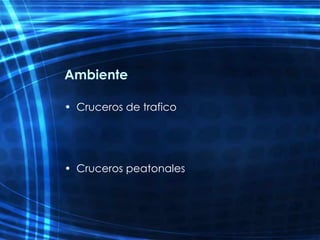

11. Ambiente Cruceros de trafico Cruceros peatonales
