1. REALIZADO: MARIA GUADALUPE RODRIGUEZ MENDOZA
SEMAFORO

2. Introducción
 Los semáforos son dispositivos de señales que
se sitúan en intersecciones de calles, pasos
de peatones y otros lugares para regular el
tráfico de vehículos y de peatones. En este
trabajo se realizara por medio Mapa de
Karnaugh utilizando algunos materiales para
la construcción.

3. OBJETIVOS
 Realizar un circuito que funcione como un pequeño
semáforo como una aplicación del circuito integrado en
un protoboar, un semáforo de tres estados
representados por tres Leds uno rojo, verde y amarillo.
 Ver las variaciones en los Leds cuando se realizan
cambios en los componentes pasivos (resistencias y
capacitores) ver como van variando el tiempo de
encendido y apagado uno con el otro.

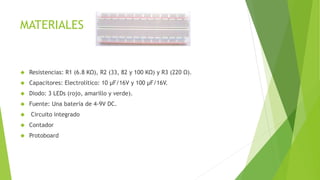

4. MATERIALES
 Resistencias: R1 (6.8 KΩ), R2 (33, 82 y 100 KΩ) y R3 (220 Ω).
 Capacitores: Electrolítico: 10 μF/16V y 100 μF/16V.
 Diodo: 3 LEDs (rojo, amarillo y verde).
 Fuente: Una batería de 4-9V DC.
 Circuito integrado
 Contador
 Protoboard

5. Especificaciones generales:
 El semáforo podrá construirse en principio con cualquier
material.
 El semáforo constará de, al menos, los siguientes elementos:
una luz roja, una luz amarilla, una luz verde y un pulsador.
 Si las luces del semáforo se hacen mediante LEDs, recordar que
para que el LED se encienda debe estar directamente
polarizado. Además, tendremos que poner una resistencia en
serie con cada LED para evitar intensidades excesivas que
podrían fundir al LED.

6. Mapa de Karnaugh
(A)= (0, 1, 2,3)
(D)= (4)
(B)=(0,1,2,3,4,5,6,7,8,9)
(c)= (0, 1, 2, 3, 4,5)

7. A= (4)
B= (6, 7, 8,9)
C= (5)
D= (0, 1, 2, 3,4)

8. A= (5)
B= (6, 7, 8,9)
C= (6, 7, 8,9)
D=(0,1,2,3,4,5,6,7,8,9)

9. DIAGRAMA

10. CONCLUSIONES
Este proyecto mas que un trabajo mas en clase nos sirve
mucho en la vida diaria,gracias a este proyecto realizada
obtuvimos conocimientos sobre electricidad, en la cual lo
podemos poner en la vida real, un semáforo es muy
conocido, como funciona ahora nosotros mediante esta
practica sabemos como diseñar y ver el funcionamiento de
un semáforo mediante circuitos y utilizando0 los mapas de
karnough.
.
