Los semiconductores son materiales cuya conductividad eléctrica está entre la de los conductores y los aislantes. Pueden ser intrínsecos (puros) u extrínsecos (dopados). Los intrínsecos conducen igual número de electrones y huecos, mientras que los extrínsecos se dopan con impurezas tipo N o P para hacerlos conducir preferentemente electrones o huecos. El silicio y el germanio son los semiconductores más usados, dopándolos normalmente con elementos como el fósforo o el boro para lograr tipos

1. SEMICONDUCTORES

2. SEMICONDUCTORUn semiconductor es un elemento que se comporta como un conductor o como aislante dependiendo de diversos factores, como por ejemplo el campo eléctrico o magnético, la presión, la radiación que le incide, o la temperatura del ambiente en el que se encuentre.

3. SEMICONDUCTORES INTRÍNSECOSSe dice que un semiconductor es “intrínseco” cuando se encuentra en estado puro, o sea, que no contiene ninguna impureza, ni átomos de otro tipo dentro de su estructura. En ese caso, la cantidad de huecos que dejan los electrones en la banda de valencia al atravesar la banda prohibida será igual a la cantidad de electrones libres que se encuentran presentes en la banda de conducción.

4. Cuando se eleva la temperatura de la red cristalina de un elemento semiconductor intrínseco, algunos de los enlaces covalentes se rompen y varios electrones pertenecientes a la banda de valencia se liberan de la atracción que ejerce el núcleo del átomo sobre los mismos. Esos electrones libres saltan a la banda de conducción y allí funcionan como “electrones de conducción”, pudiéndose desplazar libremente de un átomo a otro dentro de la propia estructura cristalina, siempre que el elemento semiconductor se estimule con el paso de una corriente eléctrica.

5. Como se puede observar en la ilustración, en el caso de los semiconductores el espacio correspondiente a la banda prohibida es mucho más estrecho en comparación con los materiales aislantes. La energía de salto de banda (Eg) requerida por los electrones para saltar de la banda de valencia a la de conducción es de 1 eV aproximadamente. En los semiconductores de silicio (Si), la energía de salto de banda requerida por los electrones es de 1,21 eV, mientras que en los de germanio (Ge) es de 0,785 eV.

6. Estructura cristalina de un semiconductor intrínseco, compuesta solamente por átomos de silicio (Si) que forman una celosía. Como se puede observar en la ilustración, los átomos de silicio (que sólo poseen cuatro electrones en la última órbita o banda de valencia), se unen formando enlaces covalente para completar ocho electrones y crear así un cuerpo sólido semiconductor. En esas condiciones el cristal de silicio se comportará igual que si fuera un cuerpo aislante.

7. SEMICONDUCTORES EXTRÍNSECOSCuando a la estructura molecular cristalina del silicio o del germanio se le introduce cierta alteración, esos elementos semiconductores permiten el paso de la corriente eléctrica por su cuerpo en una sola dirección. Para hacer posible, la estructura molecular del semiconductor se dopa mezclando los átomos de silicio o de germanio con pequeñas cantidades de átomos de otros elementos o "impurezas". Generalmente los átomos de las “impurezas” corresponden también a elementos semiconductores que, en lugar de cuatro, poseen tres electrones en su última órbita [como el galio (Ga) o el indio (In)], o que poseen cinco electrones también en su última órbita [como el antimonio (Sb) o el arsénico (As)]. Una vez dopados, el silicio o el germanio se convierten en semiconductores “extrínsecos” y serán capaces de conducir la corriente eléctrica.

8. En la actualidad el elemento más utilizado para fabricar semiconductores para el uso de la industria electrónica es el cristal de silicio (Si) por ser un componente relativamente barato de obtener. La materia prima empleada para fabricar cristales semiconductores de silicio es la arena, uno de los materiales más abundantes en la naturaleza. En su forma industrial primaria el cristal de silicio tiene la forma de una oblea de muy poco grosor(entre 0,20 y 0,25 mm aproximadamente), pulida como un espejo.

9. A la izquierda se muestra la ilustración de una oblea (wafe) o cristal semiconductor de. silicio pulida con brillo de espejo, destinada a la fabricación de transistores y circuitos. integrados. A la derecha aparece la cuarta parte de la oblea conteniendo cientos de. minúsculos dados o “chips”, que se pueden obtener de cada una. Esos chips son los. que después de pasar por un proceso tecnológico apropiado se convertirán en. transistores o circuitos integrados. Una vez que los chips se han convertido en. transistores o circuitos integrados serán desprendidos de la oblea y colocados dentro. de una cápsula protectora con sus correspondientes conectores externos.

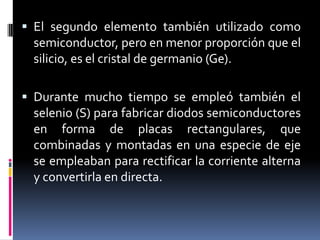

10. El segundo elemento también utilizado como semiconductor, pero en menor proporción que el silicio, es el cristal de germanio (Ge).Durante mucho tiempo se empleó también el selenio (S) para fabricar diodos semiconductores en forma de placas rectangulares, que combinadas y montadas en una especie de eje se empleaban para rectificar la corriente alterna y convertirla en directa.

11. SEMICONDUCTORES DOPADOSEn la producción de semiconductores, se denomina dopaje al proceso intencional de agregar impurezas en un semiconductor extremadamente puro (también referido como intrínseco) con el fin de cambiar sus propiedades eléctricas. Las impurezas utilizadas dependen del tipo de semiconductores a dopar. A los semiconductores con dopajes ligeros y moderados se los conoce como extrínsecos. Un semiconductor altamente dopado que actúa más como un conductor que como un semiconductor es llamado degenerado.El número de átomos dopantes necesitados para crear una diferencia en las capacidades conductoras de un semiconductor es muy pequeña. Cuando se agregan un pequeño número de átomos dopantes (en el orden de 1 cada 100.000.000 de átomos) entonces se dice que el dopaje es bajo o ligero. Cuando se agregan muchos más átomos (en el orden de 1 cada 10.000 átomos) entonces se dice que el dopaje es alto o pesado. Este dopaje pesado se representa con la nomenclatura N+ para material de tipo N, o P+ para material de tipo P.

12. SEMICONDUCTORES EXTRÍNSECOS TIPO N:Son los que están dopados, con elementos pentavalentes, como por ejemplo (As, P, Sb). Que sean elementos pentavalentes, quiere decir que tienen cinco electrones en la última capa, lo que hace que al formarse la estructura cristalina, un electrón quede fuera de ningún enlace covalente, quedándose en un nivel superior al de los otros cuatro. Como consecuencia de la temperatura, además de la formación de los pares e-h, se liberan los electrones que no se han unido.

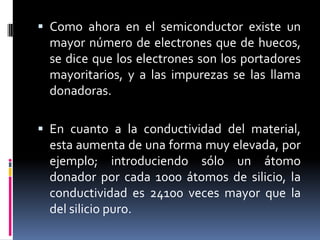

13. Como ahora en el semiconductor existe un mayor número de electrones que de huecos, se dice que los electrones son los portadores mayoritarios, y a las impurezas se las llama donadoras.En cuanto a la conductividad del material, esta aumenta de una forma muy elevada, por ejemplo; introduciendo sólo un átomo donador por cada 1000 átomos de silicio, la conductividad es 24100 veces mayor que la del silicio puro.

14. El siguiente es un ejemplo de dopaje de Silicio por el Fósforo (dopaje N). En el caso del Fósforo, se dona un electrón.

15. SEMICONDUCTORES EXTRÍNSECOS TIPO P:En este caso son los que están dopados con elementos trivalentes, (Al, B, Ga, In). El hecho de ser trivalentes, hace que a la hora de formar la estructura cristalina, dejen una vacante con un nivel energético ligeramente superior al de la banda de valencia, pues no existe el cuarto electrón que lo rellenaría.

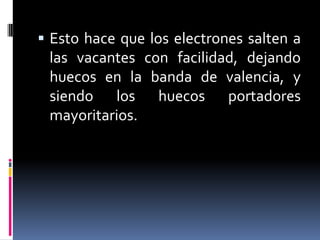

16. Esto hace que los electrones salten a las vacantes con facilidad, dejando huecos en la banda de valencia, y siendo los huecos portadores mayoritarios.

17. El siguiente es un ejemplo de dopaje de Silicio por el Boro (P dopaje). En el caso del boro le falta un electrón y, por tanto, es donado un hueco de electrón.
