El documento resume las técnicas de radiografía de tórax y abdomen, tomografía computarizada (TAC) y resonancia magnética. Define la radiografía y densidades radiológicas. Describe los usos clínicos de la radiografía de tórax y abdomen y las principales estructuras que se ven. Explica cómo funcionan la TAC y resonancia magnética y sus indicaciones.

1. Radiografía de tórax y abdomen.
Resonancia magnética
TAC
REPUBLICA BOLIVARIANA DE VENEZUELA
UNIVERSIDAD NACIONAL EXPERIMENTAL FRANCISCO DE MIRANDA
FACULTAD DE MEDICINA
ESCUELA DE MEDICINA EXTENSIÓN TÁCHIRA
HOSPITAL CENTRAL DE SAN CRISTÓBAL
IPG José Aguilar
8vo semestre
C.I 26.493.506
Monitor: Dr. Rómulo Ramírez
Agosto, 2023

2. Índice:
• 1. Definición
• 2. Densidades radiológicas.
• 3. Rx Tórax
• 4. Técnicas
• 5. Principales estructuras anatómicas
• 6. Usos clínicos
• 7) Lectura radiológica
• 8) Rx abdomen
• 9) TAC
• 10) Resonancia.

3. 1. Definición
RX
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

4. 2. Densidades radiológicas
• Negro: Radiolúcido
• Blanco: Radiopaco
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

5. •A y B: Aire
•C: Agua
•D: Hueso
•E: Tejidos blandos
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

6. Rx Tórax
• Cavidad torácica: desde los vértices
pulmonares hasta los ángulos
costofrénicos y costodiafragmáticos
• Centralizada: tercio superior del humero,
la clavícula, las escápulas.
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

7. Rx tórax
• 4) Técnicas:
• DFP 1.5 metros o más
• 100-150 Kv
• Tiempo mínimo de disparo
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

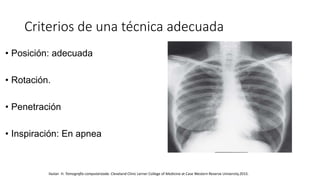

8. Criterios de una técnica adecuada
• Posición: adecuada
• Rotación.
• Penetración
• Inspiración: En apnea
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

9. 5. Principales estructuras anatómicas
• Proyección PA
• A: cayado aórtico
• B: Tráquea
• C: Corazón
• D: Hemidiafragma
• E: Cámara gástrica
• F: Hilio
• G: Carina
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

10. • Proyección Lateral:
• A: Columna vertebral
• B: Ángulo
costodiafragmático
• C: Corazón
• D: Aorta descendente
• E: Tráquea
Principales estructuras anatómicas
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

11. Rx Tórax
• 6) Utilidad clínica:
• Neumonía, derrame pleurales, tumores pulmonares, traumas,
cuerpos extraños, cardiomegalia.
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

12. Rx Tórax
• Otras proyecciones usadas:
• De cubito lateral con rayos horizontales ver derrames
• Lateral
• Oblicua ver costillas
• Proyección en espiración neumotórax
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

13. 7) Lectura radiológica
• Ver la rotula de identificación
• Valora de lo general a lo particular tejido blando y esqueleto,
mediastino, hilios, pulmones, pleura, óseo y costillas
• Ver si esta inspirada 10 costillas posteriores encima diafragma
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

14. 8) Rx abdomen
• Abarca desde el diafragma hasta la sínfisis del pubis
• Incluye estomago, hígado, bazo, los intestinos
• Proyección más común AP en decúbito supino
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

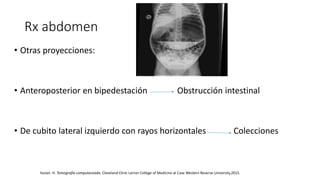

15. Rx abdomen
• Otras proyecciones:
• Anteroposterior en bipedestación Obstrucción intestinal
• De cubito lateral izquierdo con rayos horizontales Colecciones
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

16. Rx abdomen
• Densidades de menor a mayor:
• Gas
• Planos grasos
• Músculos y vísceras solidas
• Calcificaciones, esqueleto y metal.
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

17. Rx tórax
• El gas normal es endoluminal y se aprecia en el estomago, duodeno y
colón. No se aprecia en intestino delgado
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

18. Rx abdominal
-Cuadros dolorosos abdominales agudos
-Colocación sondas y catéteres
-Ayuda ubicar cuerpos extraños.
Ilaslan H. Tomografía computarizada. Cleveland Clinic Lerner College of Medicine at Case Western Reserve University.2015.

19. 9) TAC
Estudio tecnológico de exploración utilizando un equipo de rayos
X especial creando imágenes transversales del cuerpo.
Bushong, Stewart Carlyle (2008). Manual de Radiología para Técnicos. Física, Biología y Protección Radiológica. (9ª ed.). Elsevier

20. TAC
• Es más rápida
• Da imágenes en 3D
• Mejor calidad
• Diagnóstica lesiones más pequeñas
Bushong, Stewart Carlyle (2008). Manual de Radiología para Técnicos. Física, Biología y Protección Radiológica. (9ª ed.). Elsevier

21. Radiografía Convencional:
la región del paciente que es
tridimensional queda proyectada en la
película como una imagen bidimensional.
Tomografía lineal convencional:
Los Rx realizan un barrido de todo el grosor del cuerpo,
se borra y desdibuja los planos inferiores y superiores al
plano deseado.
Poca nitidez
Interposición de estructuras
Bushong, Stewart Carlyle (2008). Manual de Radiología para Técnicos. Física, Biología y Protección Radiológica. (9ª ed.). Elsevier

22. Indicaciones
• Cabeza: Traumatismo craneales, hidrocefalia, neoplasia cerebrales,
infarto, senos frontales, cavidad nasal.
• Columna: Malformaciones vertebrales, fracturas, luxaciones,
neoplasias, hernias de disco.
• Cuello: nódulos linfáticos, tiroides, faringe, laringe, tráquea
Bushong, Stewart Carlyle (2008). Manual de Radiología para Técnicos. Física, Biología y Protección Radiológica. (9ª ed.). Elsevier

23. Indicaciones
• Tórax: Derrame pleural, masas pulmonares.
• Abdomen: páncreas (insulinomas), cálculos renales, uréter ectópico.
• Musculo esquelético: Lesiones articulares y óseas, displasia de codo,
osteocondritis, luxación.
Bushong, Stewart Carlyle (2008). Manual de Radiología para Técnicos. Física, Biología y Protección Radiológica. (9ª ed.). Elsevier

24. Tomografía con contraste
• Cerebro: definición de la perfusión y en sincope
• Tórax: presencia de embolismo pulmonares
• Páncreas: detección de tumores
• Riñón: pielonefritis o neoplasia renal
• Intestino: enfermedad isquémica o inflamatoria.
Bushong, Stewart Carlyle (2008). Manual de Radiología para Técnicos. Física, Biología y Protección Radiológica. (9ª ed.). Elsevier

25. 9) Resonancia magnética
• Es un estudio diagnostico que utiliza un campo magnético y ondas de
radio frecuencia para obtener imágenes de distintas partes del cuerpo
Bushong, Stewart Carlyle (2008). Manual de Radiología para Técnicos. Física, Biología y Protección Radiológica. (9ª ed.). Elsevier

26. Usos
• Enfermedades del SNC y medula
espinal
• Aneurisma, ECV, esclerosis múltiple
• Corazón y grandes vasos • Tamaño y grosor de las cavidades
cardiacas, aneurismas
• Hígado, bazo, riñones, hueso,
articulaciones, mamas
Bushong, Stewart Carlyle (2008). Manual de Radiología para Técnicos. Física, Biología y Protección Radiológica. (9ª ed.). Elsevier

27. Contraindicaciones
• Prótesis metálicas, válvulas cardiacas, marcapasos, grapas quirúrgicas,
implantes cocleares, DIU
Bushong, Stewart Carlyle (2008). Manual de Radiología para Técnicos. Física, Biología y Protección Radiológica. (9ª ed.). Elsevier
