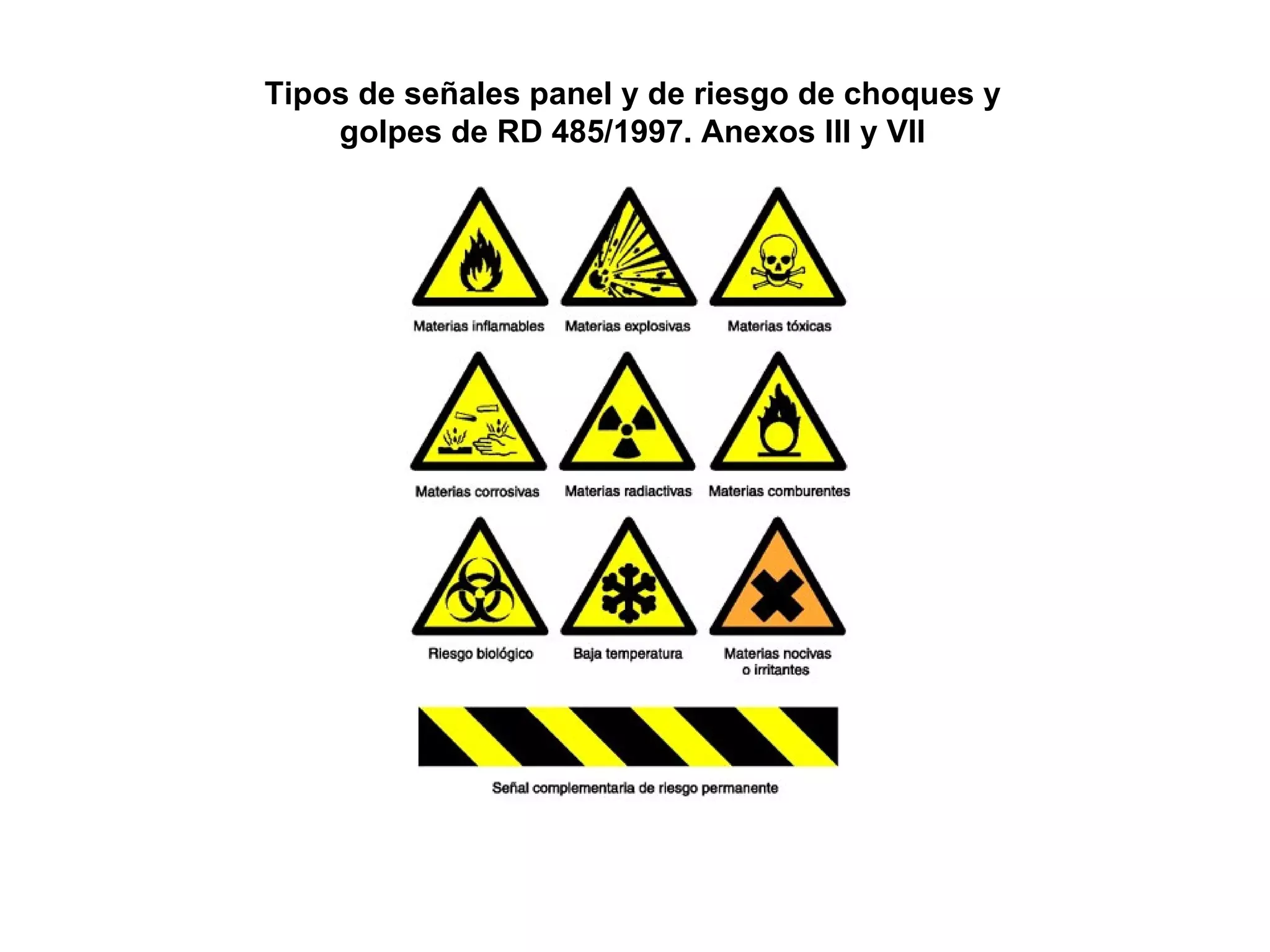

1. Tipos de señales panel y de riesgo de choques y golpes de RD 485/1997. Anexos III y Vll

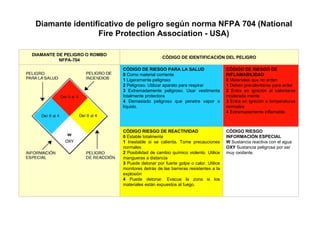

2. Diamante identificativo de peligro según norma NFPA 704 (National Fire Protection Association - USA) CÓDIGO RIESGO INFORMACIÓN ESPECIAL W Sustancia reactiva con el agua OXY Sustancia peligrosa por ser muy oxidante. CÓDIGO RIESGO DE REACTIVIDAD 0 Estable totalmente 1 Inestable si se calienta. Tome precauciones normales 2 Posibilidad de cambio químico violento. Utilice mangueras a distancia 3 Puede detonar por fuerte golpe o calor. Utilice monitores detrás de las barreras resistentes a la explosión 4 Puede detonar. Evacue la zona si los materiales están expuestos al fuego. CÓDIGO DE RIESGO DE INFLAMABILIDAD 0 Materiales que no arden 1 Deben precalentarse para arder 2 Entra en ignición al calentarse moderada mente 3 Entra en ignición a temperaturas normales 4 Extremadamente inflamable. CÓDIGO DE RIESGO PARA LA SALUD 0 Como material corriente 1 Ligeramente peligroso 2 Peligroso. Utilizar aparato para respirar 3 Extremadamente peligroso. Usar vestimenta totalmente protectora 4 Demasiado peligroso que penetre vapor o líquido. CÓDIGO DE IDENTIFICACIÓN DEL PELIGRO DIAMANTE DE PELIGRO O ROMBO NFPA-704

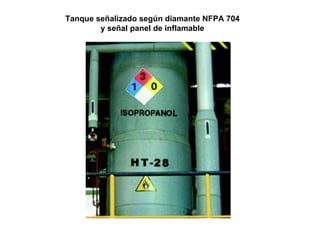

3. Tanque señalizado según diamante NFPA 704 y señal panel de inflamable

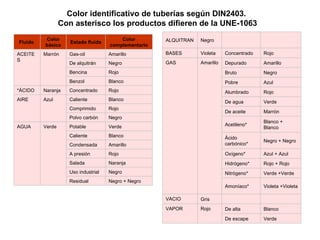

4. Color identificativo de tuberías según DIN2403. Con asterisco los productos difieren de la UNE-1063 Fluido Color básico Estado fluido Color complementario ACEITES Marrón Gas-oil Amarillo De alquitrán Negro Bencina Rojo Benzol Blanco *ÁCIDO Naranja Concentrado Rojo AIRE Azul Caliente Blanco Comprimido Rojo Polvo carbón Negro AGUA Verde Potable Verde Caliente Blanco Condensada Amarillo A presión Rojo Salada Naranja Uso industrial Negro Residual Negro + Negro ALQUITRAN Negro BASES Violeta Concentrado Rojo GAS Amarillo Depurado Amarillo Bruto Negro Pobre Azul Alumbrado Rojo De agua Verde De aceite Marrón Acetileno* Blanco + Blanco Ácido carbónico* Negro + Negro Oxígeno* Azul + Azul Hidrógeno* Rojo + Rojo Nitrógeno* Verde +Verde Amoníaco* Violeta +Violeta VACIO Gris VAPOR Rojo De alta Blanco De escape Verde

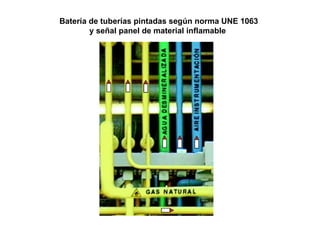

5. Batería de tuberías pintadas según norma UNE 1063 y señal panel de material inflamable

6. ETIQUETADO Etiqueta según normativa de sustancias o preparados peligrosos BROC, S.A. Av. Uno 0123 EL MAR T.: 900 71 71 71 Paises Unidos FABRICANTE: RIESGOS ESPECÍFICOS: R-11 Fácilmente inflamable Fácilmente inflamable CONSEJOS DE PRUDENCIA: S-2 Manténgase fuera del alcance de los niños. S-7 Manténgase el recipiente bien cerrado. S-16 Conservar alejado de toda llama fuente de o chispas. No fumar. F N°- CEE: 200-661-7 ISOPROPANOL

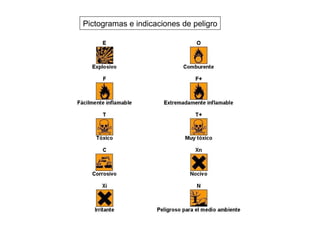

7. Pictogramas e indicaciones de peligro

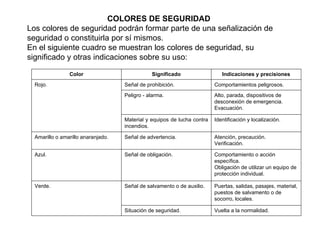

8. COLORES DE SEGURIDAD Los colores de seguridad podrán formar parte de una señalización de seguridad o constituirla por sí mismos. En el siguiente cuadro se muestran los colores de seguridad, su significado y otras indicaciones sobre su uso: Color Significado Indicaciones y precisiones Rojo. Señal de prohibición. Comportamientos peligrosos. Peligro - alarma. Alto, parada, dispositivos de desconexión de emergencia. Evacuación. Material y equipos de lucha contra incendios. Identificación y localización. Amarillo o amarillo anaranjado. Señal de advertencia. Atención, precaución. Verificación. Azul. Señal de obligación. Comportamiento o acción específica. Obligación de utilizar un equipo de protección individual. Verde. Señal de salvamento o de auxilio. Puertas, salidas, pasajes, material, puestos de salvamento o de socorro, locales. Situación de seguridad. Vuelta a la normalidad.

9. SEÑALES Señales de advertencia. Forma triangular. Pictograma negro sobre fondo amarillo (el amarillo deberá cubrir como mínimo el 50 por 100 de la superficie de la señal), bordes negros.

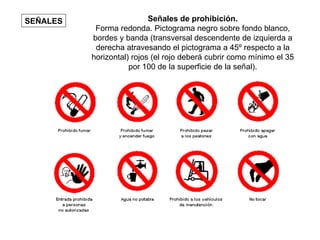

10. SEÑALES Señales de prohibición. Forma redonda. Pictograma negro sobre fondo blanco, bordes y banda (transversal descendente de izquierda a derecha atravesando el pictograma a 45º respecto a la horizontal) rojos (el rojo deberá cubrir como mínimo el 35 por 100 de la superficie de la señal).

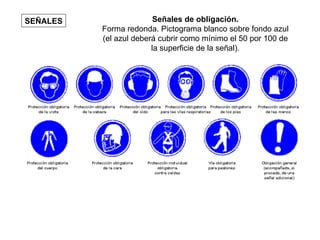

11. Señales de obligación. Forma redonda. Pictograma blanco sobre fondo azul (el azul deberá cubrir como mínimo el 50 por 100 de la superficie de la señal). SEÑALES

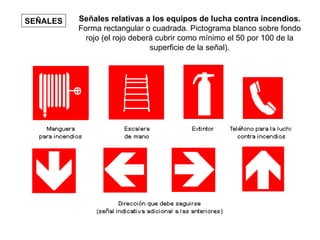

12. Señales relativas a los equipos de lucha contra incendios. Forma rectangular o cuadrada. Pictograma blanco sobre fondo rojo (el rojo deberá cubrir como mínimo el 50 por 100 de la superficie de la señal). SEÑALES

13. Señales de salvamento o socorro. Forma rectangular o cuadrada. Pictograma blanco sobre fondo verde (el verde deberá cubrir como mínimo el 50 por 100 de la superficie de la señal). SEÑALES

14. CARTELES
