Este documento describe un sensor fotoeléctrico infrarrojo con conexión de 4 pines que funciona emitiendo una señal infrarroja y activándose cuando un objeto intercepta la señal. La maqueta propuesta utiliza este sensor conectado a una alarma y a un receptor infrarrojo TSOP 1738 que sirve como interruptor para encender y apagar el sensor, permitiendo activar la alarma cuando alguien irrumpe la casa y desactivarla con el control remoto.

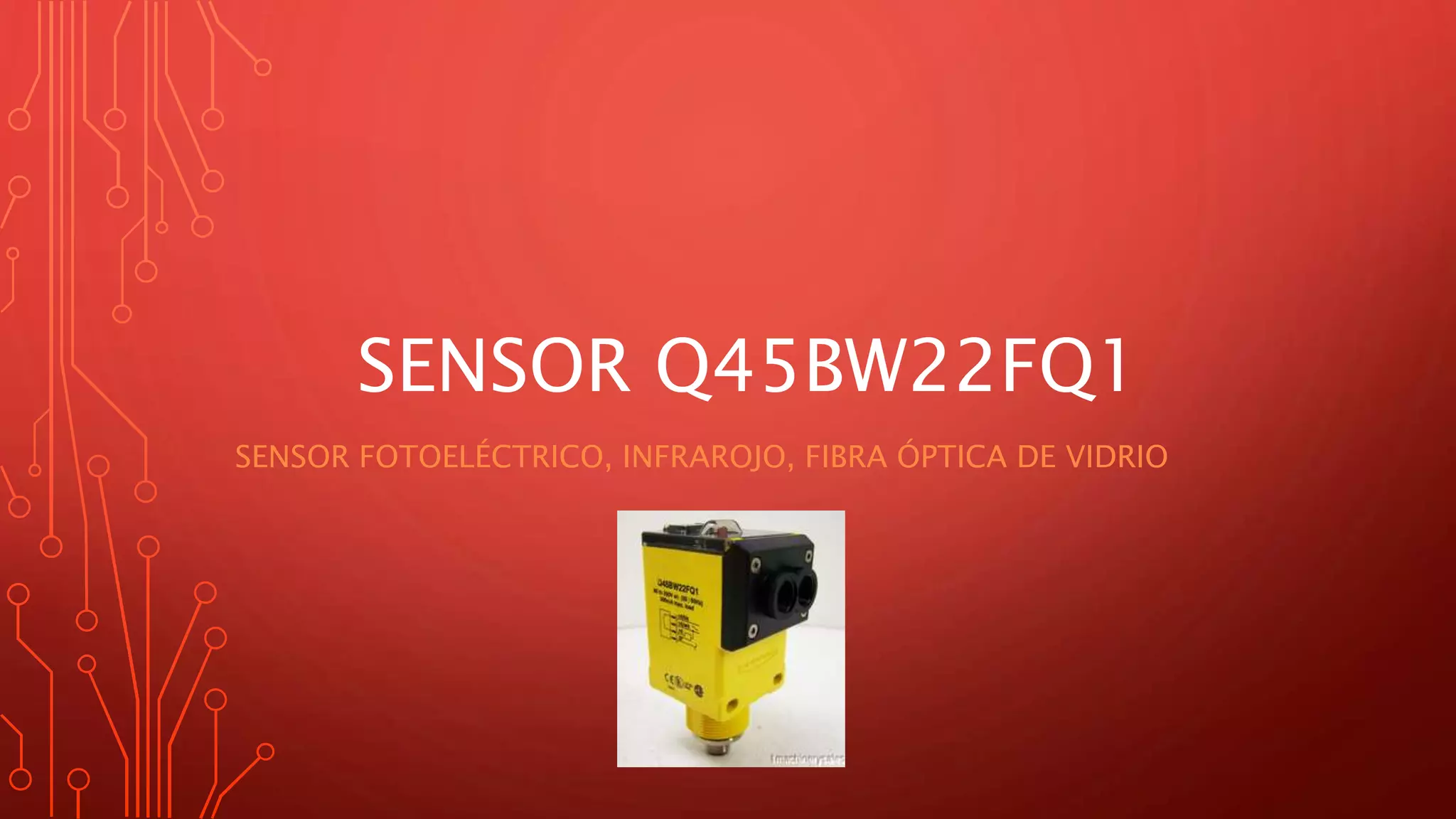

1. SENSOR Q45BW22FQ1
SENSOR FOTOELÉCTRICO, INFRAROJO, FIBRA ÓPTICA DE VIDRIO

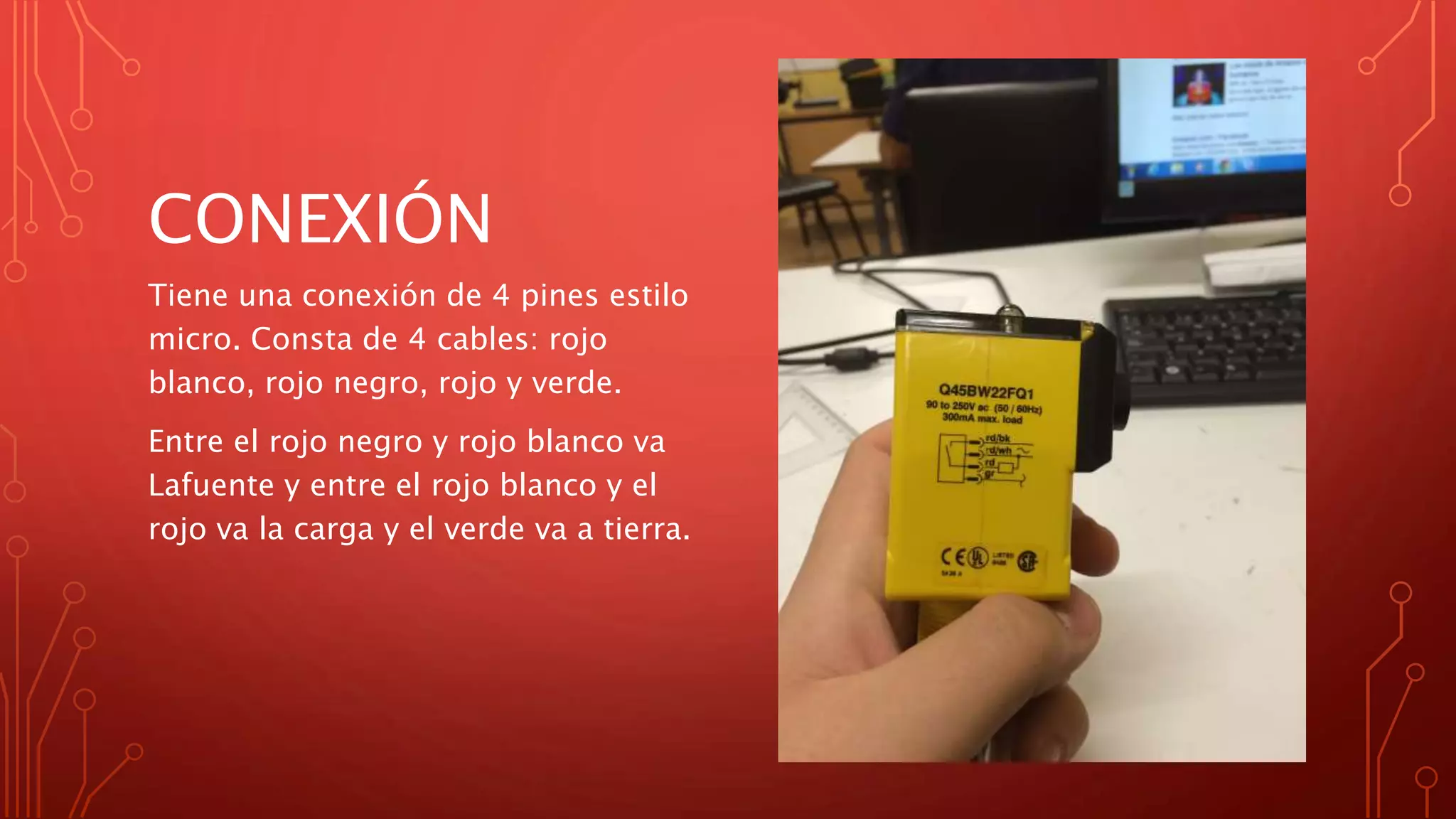

2. CONEXIÓN
Tiene una conexión de 4 pines estilo
micro. Consta de 4 cables: rojo
blanco, rojo negro, rojo y verde.
Entre el rojo negro y rojo blanco va
Lafuente y entre el rojo blanco y el
rojo va la carga y el verde va a tierra.

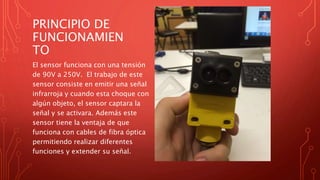

3. PRINCIPIO DE
FUNCIONAMIEN
TO
El sensor funciona con una tensión
de 90V a 250V. El trabajo de este
sensor consiste en emitir una señal
infrarroja y cuando esta choque con
algún objeto, el sensor captara la
señal y se activara. Además este
sensor tiene la ventaja de que
funciona con cables de fibra óptica
permitiendo realizar diferentes
funciones y extender su señal.

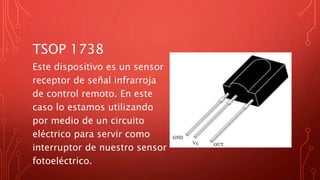

4. TSOP 1738
Este dispositivo es un sensor
receptor de señal infrarroja
de control remoto. En este
caso lo estamos utilizando
por medio de un circuito
eléctrico para servir como
interruptor de nuestro sensor
fotoeléctrico.

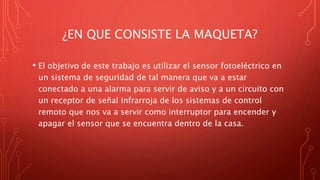

5. ¿EN QUE CONSISTE LA MAQUETA?
• El objetivo de este trabajo es utilizar el sensor fotoeléctrico en
un sistema de seguridad de tal manera que va a estar
conectado a una alarma para servir de aviso y a un circuito con
un receptor de señal infrarroja de los sistemas de control
remoto que nos va a servir como interruptor para encender y
apagar el sensor que se encuentra dentro de la casa.

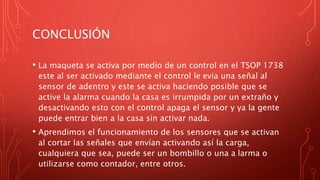

6. CONCLUSIÓN
• La maqueta se activa por medio de un control en el TSOP 1738
este al ser activado mediante el control le evia una señal al
sensor de adentro y este se activa haciendo posible que se
active la alarma cuando la casa es irrumpida por un extraño y
desactivando esto con el control apaga el sensor y ya la gente
puede entrar bien a la casa sin activar nada.
• Aprendimos el funcionamiento de los sensores que se activan
al cortar las señales que envían activando así la carga,
cualquiera que sea, puede ser un bombillo o una a larma o
utilizarse como contador, entre otros.
