Informe proyecto ampli
- 1. Colegio Vocacional MonseñorSanabria DepartamentodeElectrotecnia Controlde MaquinasEléctricas Informe Escrito Proyecto Amplificador de Señal de Audio Profesor: Luis Fernando Corrales Yesica García Masís Sección: 11-11

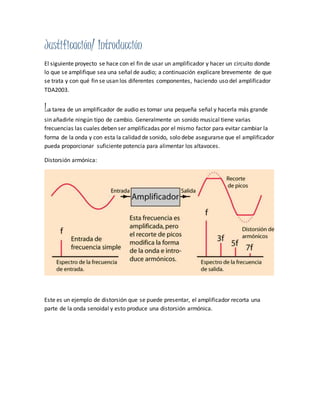

- 2. Justificación/ Introducción El siguienteproyecto se hace con el fin de usar un amplificador y hacer un circuito donde lo que se amplifique sea una señal de audio; a continuación explicare brevemente de que se trata y con qué fin se usan los diferentes componentes, haciendo uso del amplificador TDA2003. La tarea de un amplificador de audio es tomar una pequeña señal y hacerla más grande sin añadirle ningún tipo de cambio. Generalmente un sonido musical tiene varias frecuencias las cuales deben ser amplificadas por el mismo factor para evitar cambiar la forma de la onda y con esta la calidad de sonido, solo debe asegurarse que el amplificador pueda proporcionar suficiente potencia para alimentar los altavoces. Distorsión armónica: Este es un ejemplo de distorsión que se puede presentar, el amplificador recorta una parte de la onda senoidal y esto produce una distorsión armónica.

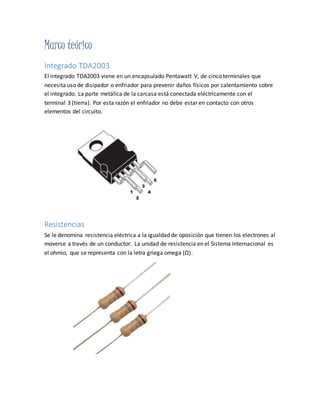

- 3. Marco teórico Integrado TDA2003 Elintegrado TDA2003 viene en un encapsulado Pentawatt V, de cinco terminales que necesita uso de disipador o enfriador para prevenir daños físicos por calentamiento sobre el integrado. La parte metálica de la carcasa está conectada eléctricamente con el terminal 3 (tierra). Por esta razón el enfriador no debe estar en contacto con otros elementos del circuito. Resistencias Se le denomina resistencia eléctrica a la igualdad de oposición que tienen los electrones al moverse a través de un conductor. La unidad de resistencia en el Sistema Internacional es el ohmio, que se representa con la letra griega omega (Ω).

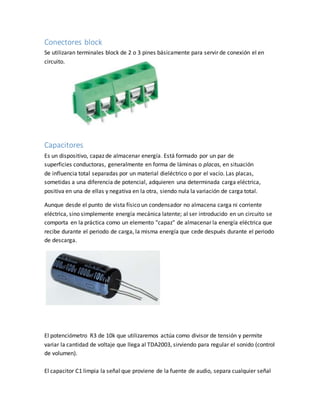

- 4. Conectores block Se utilizaranterminales block de 2 o 3 pines básicamente para servir de conexión el en circuito. Capacitores Es un dispositivo, capaz de almacenar energía. Está formado por un par de superficies conductoras, generalmente en forma de láminas o placas, en situación de influencia total separadas por un material dieléctrico o por el vacío. Las placas, sometidas a una diferencia de potencial, adquieren una determinada carga eléctrica, positiva en una de ellas y negativa en la otra, siendo nula la variación de carga total. Aunque desde el punto de vista físico un condensador no almacena carga ni corriente eléctrica, sino simplemente energía mecánica latente; al ser introducido en un circuito se comporta en la práctica como un elemento "capaz" de almacenar la energía eléctrica que recibe durante el periodo de carga, la misma energía que cede después durante el periodo de descarga. El potenciómetro R3 de 10k que utilizaremos actúa como divisor de tensión y permite variar la cantidad de voltaje que llega al TDA2003, sirviendo para regular el sonido (control de volumen). El capacitor C1 limpia la señal que proviene de la fuente de audio, separa cualquier señal

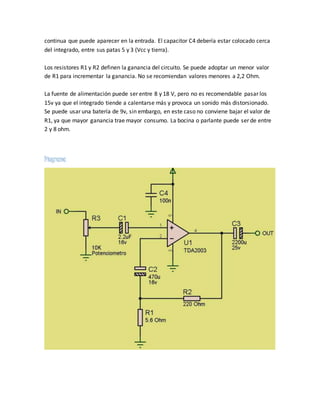

- 5. continua que puedeaparecer en la entrada. El capacitor C4 debería estar colocado cerca del integrado, entre sus patas 5 y 3 (Vcc y tierra). Los resistores R1 y R2 definen la ganancia del circuito. Se puede adoptar un menor valor de R1 para incrementar la ganancia. No se recomiendan valores menores a 2,2 Ohm. La fuente de alimentación puede ser entre 8 y 18 V, pero no es recomendable pasar los 15v ya que el integrado tiende a calentarse más y provoca un sonido más distorsionado. Se puede usar una batería de 9v, sin embargo, en este caso no conviene bajar el valor de R1, ya que mayor ganancia trae mayor consumo. La bocina o parlante puede ser de entre 2 y 8 ohm. Diagrama

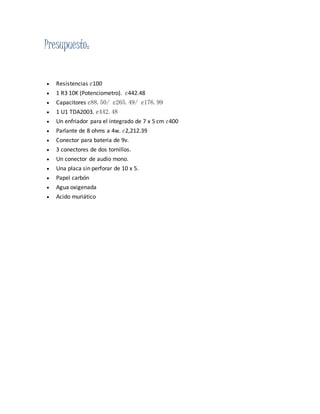

- 6. Presupuesto: Resistencias ¢100 1 R3 10K (Potenciometro). ¢442.48 Capacitores ¢88.50/ ¢265.49/ ¢176.99 1 U1 TDA2003. ¢442.48 Un enfriador para el integrado de 7 x 5 cm ¢400 Parlante de 8 ohms a 4w. ¢2,212.39 Conector para bateria de 9v. 3 conectores de dos tornillos. Un conector de audio mono. Una placa sin perforar de 10 x 5. Papel carbón Agua oxigenada Acido muriático

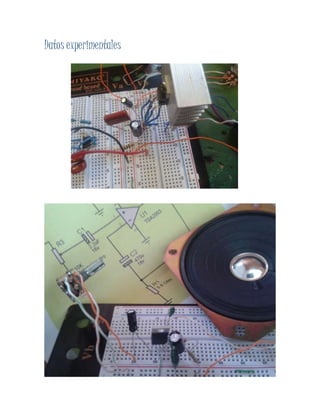

- 7.

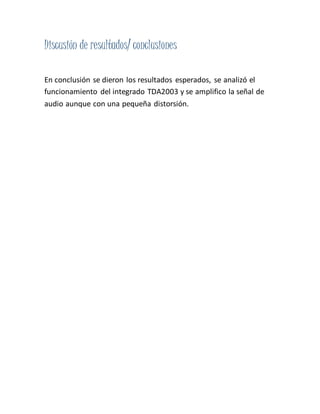

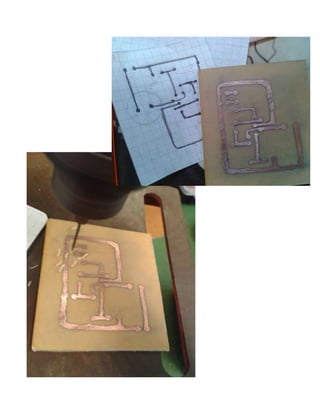

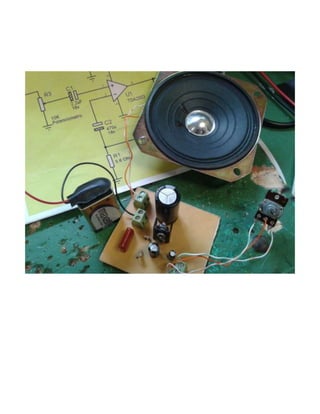

- 10. Discusión de resultados/conclusiones En conclusión se dieron los resultados esperados, se analizó el funcionamiento del integrado TDA2003 y se amplifico la señal de audio aunque con una pequeña distorsión.
