Este documento describe una práctica de laboratorio para caracterizar y conectar un sensor de temperatura LM35. El objetivo era profundizar el entendimiento de su funcionamiento y operación. Se explican las especificaciones del sensor LM35 y se detallan dos experimentos: 1) probar la linealidad de la salida de voltaje del sensor con respecto a la temperatura y 2) construir un circuito para encender un LED cuando la temperatura medida por el sensor supere cierto umbral.

1. Metrología e Instrumentación
Práctica 2
Medición de temperatura (LM35)
PROFESOR:
RICARDO ISAAC CÁZARES RAMÍREZ
ESTUDIANTE:
TAPIA DE LA CRUZ JORGE EDUARDO
10/MAYO/2015-1

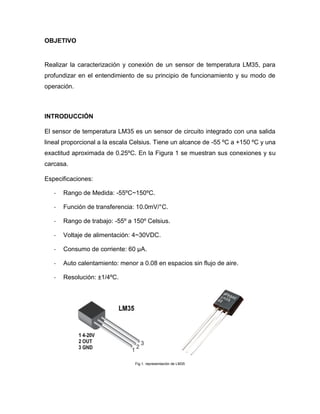

2. OBJETIVO
Realizar la caracterización y conexión de un sensor de temperatura LM35, para
profundizar en el entendimiento de su principio de funcionamiento y su modo de
operación.
INTRODUCCIÓN
El sensor de temperatura LM35 es un sensor de circuito integrado con una salida
lineal proporcional a la escala Celsius. Tiene un alcance de -55 ºC a +150 ºC y una
exactitud aproximada de 0.25ºC. En la Figura 1 se muestran sus conexiones y su
carcasa.
Especificaciones:
- Rango de Medida: -55ºC~150ºC.
- Función de transferencia: 10.0mV/°C.
- Rango de trabajo: -55º a 150º Celsius.
- Voltaje de alimentación: 4~30VDC.
- Consumo de corriente: 60 µA.
- Auto calentamiento: menor a 0.08 en espacios sin flujo de aire.
- Resolución: ±1/4ºC.
Fig.1. representación de LM35

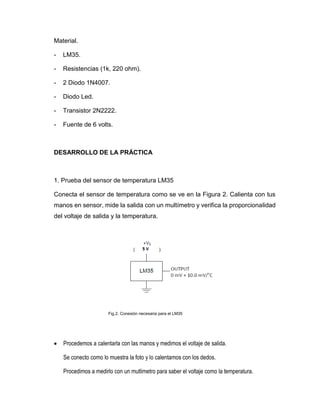

3. Material.
- LM35.
- Resistencias (1k, 220 ohm).
- 2 Diodo 1N4007.
- Diodo Led.
- Transistor 2N2222.
- Fuente de 6 volts.
DESARROLLO DE LA PRÁCTICA
1. Prueba del sensor de temperatura LM35
Conecta el sensor de temperatura como se ve en la Figura 2. Calienta con tus
manos en sensor, mide la salida con un multímetro y verifica la proporcionalidad
del voltaje de salida y la temperatura.
Fig.2. Conexión necesaria para el LM35
 Procedemos a calentarla con las manos y medimos el voltaje de salida.
Se conecto como lo muestra la foto y lo calentamos con los dedos.
Procedimos a medirlo con un mutlimetro para saber el voltaje como la temperatura.

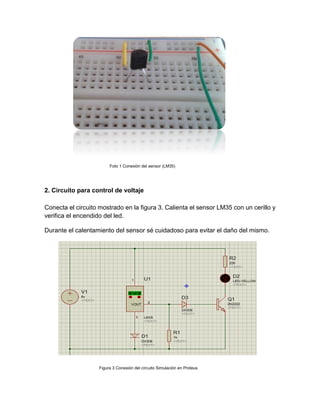

4. Foto 1 Conexión del sensor (LM35)
2. Circuito para control de voltaje
Conecta el circuito mostrado en la figura 3. Calienta el sensor LM35 con un cerillo y
verifica el encendido del led.
Durante el calentamiento del sensor sé cuidadoso para evitar el daño del mismo.
Figura 3 Conexión del circuito Simulación en Proteus

5. Se calienta el sensor LM35 con un cerillo y verifica el encendido del led
FOTO 2 Se muestra la conexión del LM35 sensor de temperatura.
Tabla del sensor de temperatura LM35
Voltaje. Temperatura.
780mV 30°
1V 40°
1.2V 44°
1.13V 60°

6. Conclusión.
Algo que se debe tomar en cuenta es que por cada grado de temperatura hacia
aumentar el voltaje en 10 mV. Por lo que al final el funcionamiento del circuito es el
adecuado. Se logró adquirir suficiente destreza en el uso y conocimiento del manejo
de un sensor de temperatura, en este caso del LM35.
Bibliografía
LM35 hoja de datos, instrumento de Texas visitada el día [10/05/15], encontrada en
la página de internet http://www.ti.com/lit/ds/symlink/lm35.pdf
