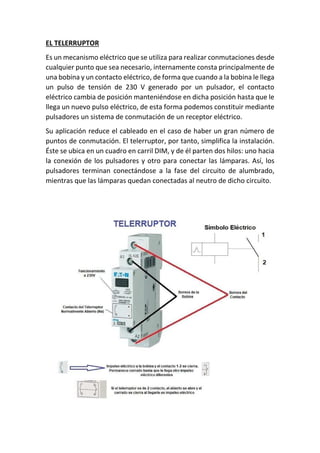

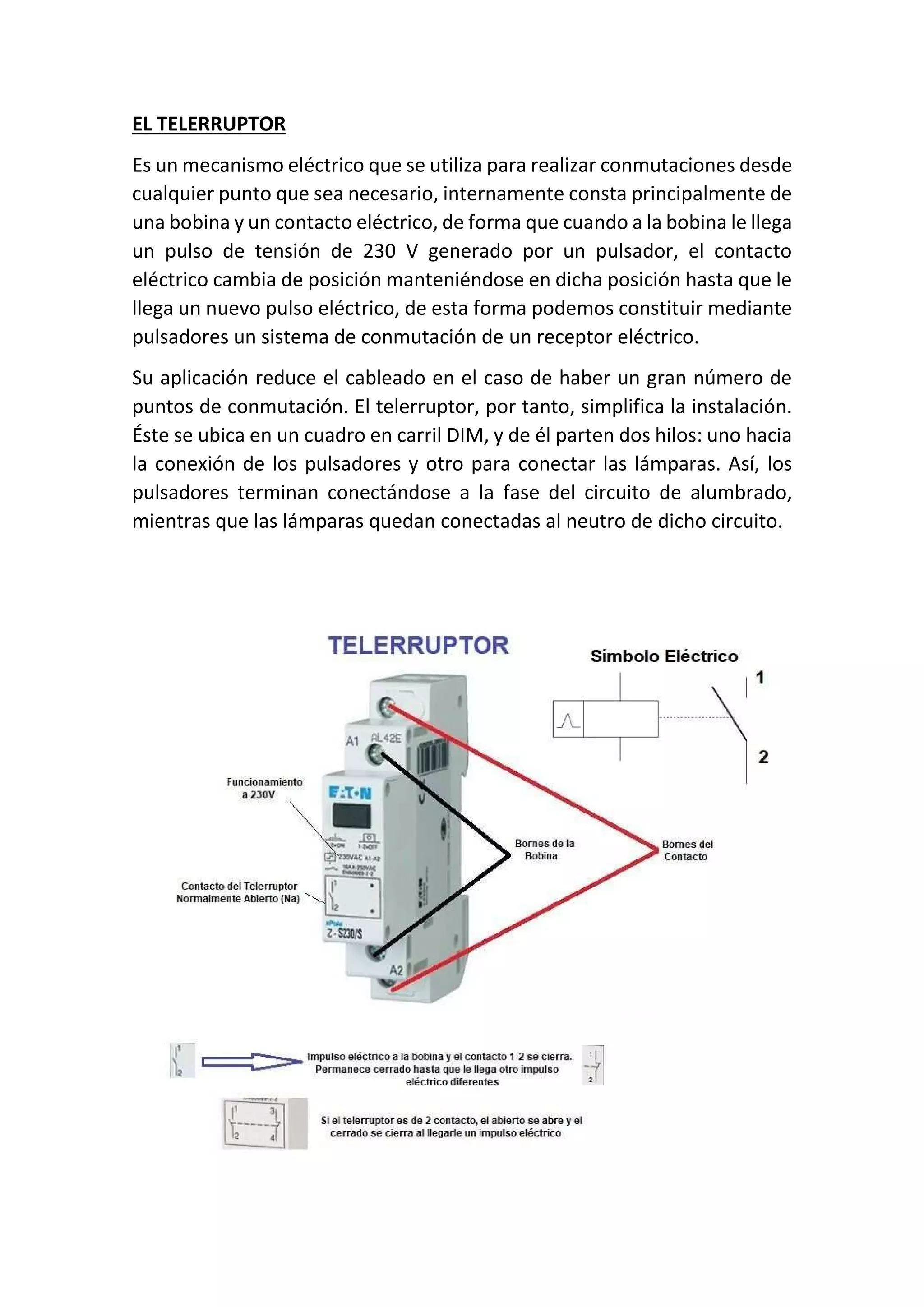

1. EL TELERRUPTOR
Es un mecanismo eléctrico que se utiliza para realizar conmutaciones desde
cualquier punto que sea necesario, internamente consta principalmente de
una bobina y un contacto eléctrico, de forma que cuando a la bobina le llega
un pulso de tensión de 230 V generado por un pulsador, el contacto
eléctrico cambia de posición manteniéndose en dicha posición hasta que le
llega un nuevo pulso eléctrico, de esta forma podemos constituir mediante
pulsadores un sistema de conmutación de un receptor eléctrico.
Su aplicación reduce el cableado en el caso de haber un gran número de
puntos de conmutación. El telerruptor, por tanto, simplifica la instalación.
Éste se ubica en un cuadro en carril DIM, y de él parten dos hilos: uno hacia
la conexión de los pulsadores y otro para conectar las lámparas. Así, los
pulsadores terminan conectándose a la fase del circuito de alumbrado,
mientras que las lámparas quedan conectadas al neutro de dicho circuito.

3. El telerruptor es un interruptor que se acciona por impulsos eléctricos, es decir por
corriente eléctrica. Consta de una bobina y un contacto. Cuando le llega corriente a la
bobina del telerruptor, cambia de posición el contacto eléctrico, si estaba abierto se
convierte en un contacto cerrado y se estaba cerrado se convierte en un contacto
abierto. Cuando le deja de llegar corriente a la bobina el contacto permanece en la
misma posición, no vuelve a su estado anterior, como por ejemplo pasa con los relés o
contactores. Para volver a cambiar el contacto de posición es necesario que le llegue a
la bobina un nuevo impulso, por eso se suelen utilizar pulsadores para su mando y
control. También se conoce como relé de impulsos o interruptor remoto.
Los telerruptores suelen utilizarse para el control de un grupo de lámparas (+ de 3).
Cuando son 3 o menos lámparas se suele hacer la instalación con conmutadores, cuando
tenemos más de 4 lámparas a controlar es más económico el uso de telerruptores, como
luego veremos en el apartado de circuitos con telerruptores.
Hay telerruptores con 2 contactos y telerruptores por tiempo, cambiando de estado los
contactos al cabo de un tiempo. Luego veremos más detalladamente los tipos.
A diferencia del relé tradicional, cuando el contacto cambia de posición no es necesario
que la bobina del telerruptor esté bajo corriente eléctrica para permanecer en ese
estado. Esto es una ventaja frente al relé o el contactor, ya que no consume energía una
vez hecho el cambio de estado del contacto y además hay menos riesgo de que se
queme la bobina por estar durante mucho tiempo bajo corriente eléctrica para
mantener el contacto en el estado deseado.
Podríamos decir que es un relé con auto enclavamiento, es decir una vez que le llega la
corriente a la bobina el contacto o contactos que activa cambian de posición, pero a
diferencia del relé, si le deja de llegar corriente los contactos no vuelven a su posición
inicial, el telerruptor necesita de otra señal eléctrica nueva para que los contactos
cambien de nuevo de posición.
Para enviar al telerruptor las señales, impulsos o la corriente eléctrica (a su bobina) se
suelen utilizar pulsadores, aunque podríamos utilizar cualquier sensor de otro tipo.
Funcionamiento del Telerruptor
El telerruptor hace el cambio de posición del contacto por medio de un sistema
electromagnético (bobina).

4. Si por ejemplo los impulsos o corriente eléctrica que necesita el telerruptor la enviamos
a través de un pulsador, al accionar el pulsador la bobina del telerruptor (A1-A2) recibe
el impulso eléctrico que hace cambiar de posición al contacto eléctrico (1-2),
permaneciendo en esta otra posición hasta recibir un nuevo impulso.
Si volvemos accionar el pulsador le llega de nuevo corriente a la bobina (A1-A2) y cambia
de posición el contacto. Por tanto, cualquier accionamiento de los pulsadores hace abrir
o cerrar el contacto del telerruptor.
A veces los contactos de la bobina en lugar de A1 y A2 vienen como K1 y K2. Si el
telerruptor tiene 2 contacto, el segundo contacto se llamará 3-4, uno suele ser
normalmente abierto y el otro cerrado. Los contactos pueden llamarse 13-14 en lugar
de 1-2.
Circuitos con Telerruptor
Los telerruptores suelen utilizarse en circuitos de control de lámparas, como el de arriba
que controlará 3 lámparas. Pulsando cualquiera de los 3 pulsadores, S1, S2 o S3 se
encenderán las 3 lámparas (E1, E2 y E3). Al soltar el pulsador las lámparas permanecen
encendidas. Al volver al pulsar cualquier pulsador las lámparas ahora se apagarán. Este

5. circuito es un circuito de conmutada desde 3 sitios diferentes, es decir podemos
encender o apagar las lámparas o bombillas desde 3 sitios diferentes. Se utiliza cuando
hay pasillos muy largos o cuando hay 3 sitios separados desde los cuales queremos
encender y apagar las mismas lámparas.
Si quisiéramos tener 4 puntos, 5 o los que fueran sitios diferentes de encendido y
apagado solo tendríamos que seguir colocando más pulsadores en el esquema anterior.
Aquí tienes un ejemplo de cómo sería la instalación para el control de lámparas
mediante la conmutada tradicional y como sería mediante telerruptor:
En este ejemplo sería más caro el uso de conmutadores y conmutadores de cruce que
el uso de pulsadores y un telerruptor. Con un solo telerruptor podemos hacer
conmutaciones desde los puntos que necesitemos y el cableado es menos (menos cable
= más barato).
La avería más común en los telerruptores es que se quede trabado (enganchado) uno
de los pulsadores, es decir pulsado constantemente. En este caso se puede quemar la
bobina del telerruptor y los demás pulsadores no funcionan, el telerruptor se queda
enclavado siempre en la misma posición.

6. Tipos de Telerruptores
En el mercado existen diferentes tipos de telerruptores, así como el uso que de ellos se
realiza, aunque el montaje más utilizado en instalaciones de viviendas, es el encendido
de lámparas desde varios puntos, sustituyendo de forma sencilla y económica los
conmutadores normales y de cruce por pulsadores.
Una clasificación podría ser por el voltaje de la bobina. Hay telerruptores que la bobina
se acciona por corriente continua a 12V o 24V y otros que se acciona con corriente
alterna a 230V. Los de corriente continua tienen la ventaja de que se trabaja con
pequeñas tensiones que no son peligrosas para el usuario, aunque el circuito de salida
sea a 230V (el de las lámparas).
Otra clasificación es en función del número de contactos que abre o cierra la bobina del
telerruptor. Los más normales son de 1 contacto y de 2 contactos.
Si queremos controlar el tiempo de encendido de las lámparas, debemos utilizar un
telerruptor por tiempo o como se conoce un "Automático de Escalera".
