Separata archicad 2[1]

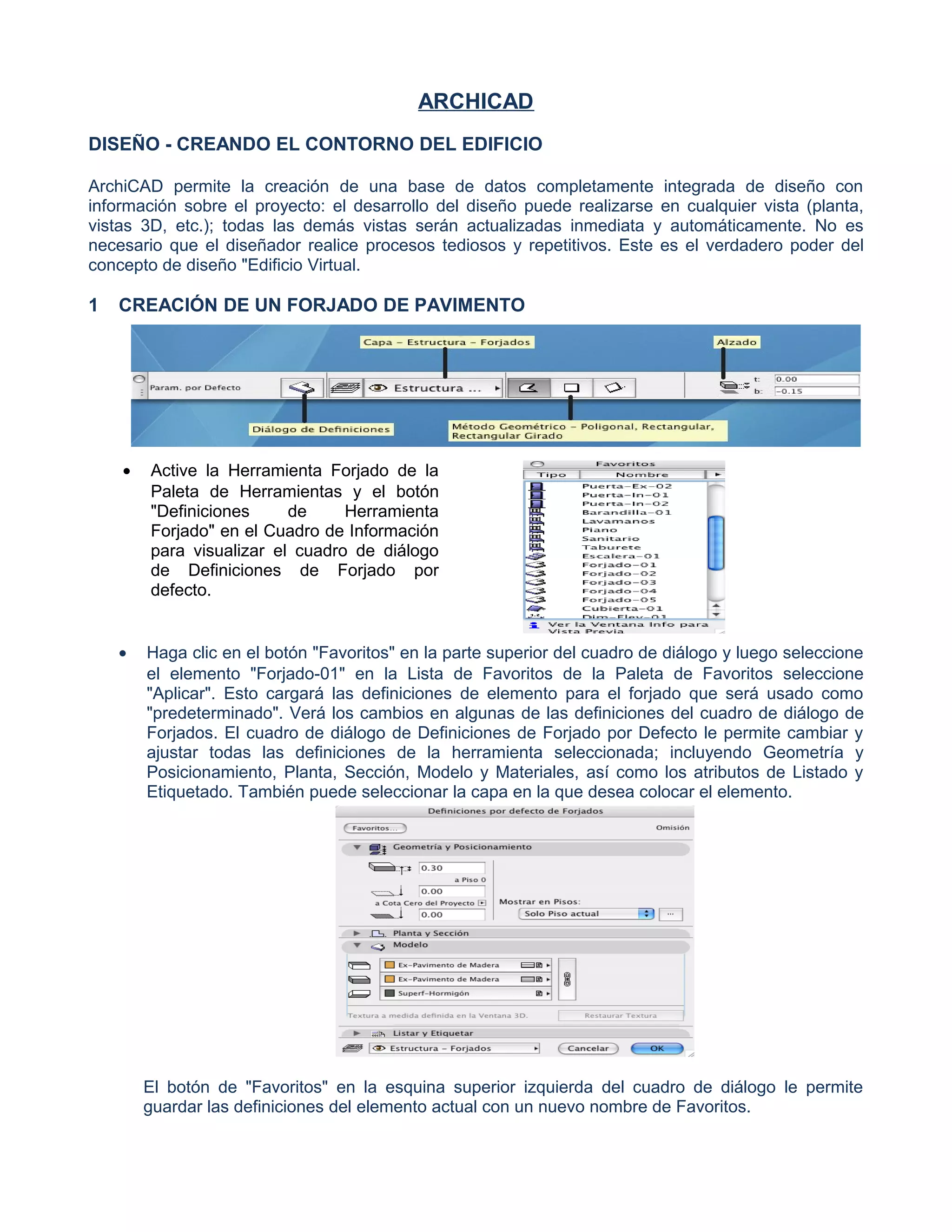

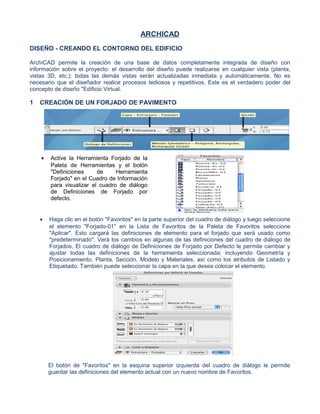

1. ARCHICAD
DISEÑO - CREANDO EL CONTORNO DEL EDIFICIO
ArchiCAD permite la creación de una base de datos completamente integrada de diseño con
información sobre el proyecto: el desarrollo del diseño puede realizarse en cualquier vista (planta,
vistas 3D, etc.); todas las demás vistas serán actualizadas inmediata y automáticamente. No es
necesario que el diseñador realice procesos tediosos y repetitivos. Este es el verdadero poder del
concepto de diseño "Edificio Virtual.
1 CREACIÓN DE UN FORJADO DE PAVIMENTO
• Active la Herramienta Forjado de la
Paleta de Herramientas y el botón
"Definiciones de Herramienta
Forjado" en el Cuadro de Información
para visualizar el cuadro de diálogo
de Definiciones de Forjado por
defecto.
• Haga clic en el botón "Favoritos" en la parte superior del cuadro de diálogo y luego seleccione
el elemento "Forjado-01" en la Lista de Favoritos de la Paleta de Favoritos seleccione
"Aplicar". Esto cargará las definiciones de elemento para el forjado que será usado como
"predeterminado". Verá los cambios en algunas de las definiciones del cuadro de diálogo de
Forjados. El cuadro de diálogo de Definiciones de Forjado por Defecto le permite cambiar y
ajustar todas las definiciones de la herramienta seleccionada; incluyendo Geometría y
Posicionamiento, Planta, Sección, Modelo y Materiales, así como los atributos de Listado y
Etiquetado. También puede seleccionar la capa en la que desea colocar el elemento.
El botón de "Favoritos" en la esquina superior izquierda del cuadro de diálogo le permite
guardar las definiciones del elemento actual con un nuevo nombre de Favoritos.
2. Sugerencia: Los Favoritos son el mejor
y más rápido modo de usar definiciones
predefinidas de elemento en sus
proyectos; puede exportar y también
importar listas de Favoritos y compartir
estos conjuntos de elementos
predefinidos con sus colegas, usarlos en
otros ordenadores o incluso en otros
proyectos. Todo lo que debe hacer es
seleccionar el botón Favoritos en la parte
superior de cualquier cuadro de diálogo
de Definiciones de Herramienta de
ArchiCAD y guardar la configuración
actual de herramienta con un nombre
único.
• Haga clic en OK para salir del cuadro de diálogo de Definiciones de Forjado por Defecto, y
seleccione el método geométrico rectangular del Cuadro de Información. Asegúrese de que el
"Informador" esté activado.
• Mueva el cursor sobre el origen (el punto fijo desde el que ArchiCAD cuenta las nuevas
coordenadas X e Y del cursor que se ha movido) y espere hasta que la forma del cursor
cambie a una tilde indicando de este modo que ha ubicado el origen del proyecto. Haga clic
ahora para definir el primer punto de esquina del nuevo forjado.
Mientras mueve el ratón, la línea de goma
sigue la posición del cursor, indicando el
perímetro del nuevo forjado. El Informador
sigue al cursor y muestra retroalimentación de
geometría en tiempo real (ancho y altura) de la
operación actual.
• Presione el botón "X" para extender el Informador, y luego introduzca "10" para el valor de
Ancho, presione el botón "Y" e introduzca "6" para el valor de Altura, y luego presione Intro.
Este será el resultado: se definirá el nuevo vértice diagonal del forjado. El nuevo forjado tendrá
ahora 10m x 6m en la planta. También puede usar las ayudas de construcción en la planta
para definir los vértices del forjado. Después de completar los pasos descritos, su vista de
planta mostrará el nuevo forjado de pavimento de 10m x 6m.
3. En ArchiCAD siempre trabaja con componentes inteligentes y específicos para la arquitectura,
tales como forjados, muros, cubiertas y columnas; aunque puede haberlos creado en una vista
de planta, su vista 3D también está disponible fácilmente en cualquier momento.
• Abra la Ventana 3D haciendo doble clic en la vista preestablecida "01 Perspectiva" en la
carpeta "Guía ArchiCAD/Vistas de cámara" que puede encontrar en el conjunto de vistas del
Navegador (icono capturado), y haciendo clic en el botón "Optimizar" para mostrar el diseño
en vista de perspectiva.
Sugerencia: Alternando entre la
Planta y la Ventana 3D. Haga
clic en los botones de Planta y
Ventana 3D en la Paleta
ArchiCAD en la parte superior de
la pantalla en cualquier momento
para alternar entre las vistas de
planta y 3D.
Sugerencia: Navegación 3D. Use los botones de navegación en esta paleta para alternar
entre proyecciones axonométrica y de perspectiva, y para alternar libremente entre las
representaciones de modelo sombreado y Alámbrica. Active el botón de Modo de Órbita
para iniciar el modo de navegación y explorar su diseño suavemente en la ventana 3D
utilizando su ratón. Al desactivar el botón Modo de Órbita, regresará al modo de edición. El
botón Explorar, disponible solamente en la proyección de Perspectiva, le permite navegar y
explorar su diseño de un modo rápido y fácil usando atajos de teclado y varias funciones de
navegación tal como se especifica en la paleta de "información de Exploración 3D".
Sugerencia: Para cambiar la vista
en un proyecto, seleccione los
botones apropiados desde la
parte inferior de la ventana de
proyecto actual. Si tiene un ratón
con una rueda de desplazamiento,
también puede usar la función de
desplazamiento para ampliar o
reducir la vista en tiempo real, y
puede presionar y arrastrar con la
rueda de desplazamiento para
girar en tiempo real.
Red Visible También puede usar
la Red Visible de ArchiCAD para
asistirle en el proceso de diseño.
Simplemente active el comando
Ver > Opciones de Red > Redes
& Fondo para definir la geometría
y espaciado de las líneas de red
principales y secundarias, y para
configurar las opciones de Red
Girada y Red Invisible.
4. • Use el botón Red que se encuentra en
la Barra de Herramientas Estándar para
visualizar u ocultar la Red. Use el menú
emergente para elegir entre Red
Invisible y Visible, y también para
alternar entre los sistemas de Red
Girada y Ortogonal. Además, aquí
puede establecer las propiedades de la
Red Girada. Como alternativa, puede
activar la característica de "Vincular a
red" en cualquier momento activando el
tercer botón “Vincular a Red” en la
paleta de Coordenadas. Esto vinculará
el cursor a los puntos de intersección de
red predefinidos.
Sugerencia: Selección de elementos. Hay varios métodos para seleccionar uno o más
elementos del proyecto. Para el método más simple, active la herramienta "Flecha" y el
método de selección rápida. Simplemente, mueva el cursor sobre el elemento que desea
seleccionar y se resaltará el elemento actual, lo que significa que el elemento ha sido
"preseleccionado". Aparecerá un emergente de Información de Elemento que brindará
información básica sobre el elemento preseleccionado. Use la tecla "Tab" para alternar
entre elementos preseleccionados solapados. Haga clic una vez para seleccionar el
elemento requerido, y su relleno cambiará, indicando así que ha sido seleccionado.
Mantenga presionada la tecla Shift para agregar o quitar elementos del grupo de selección.
Como alternativa, puede también usar uno de los métodos geométricos de selección y
dibujar una forma poligonal con el cursor para seleccionar elementos dentro de la forma.
Puede optar por elegir sólo aquellos elementos que estén completamente o parcialmente
dentro del polígono de selección.
5. 2 CREACIÓN DE CUATRO MUROS CON LA VARITA MÁGICA
• Active el elemento predefinido "Crear Muros en 3D".
• Asegúrese de que el botón del "Modo de Órbita" está desactivado. Active la Herramienta Muro
en la Paleta de Herramientas y haga doble clic en "Muro-Ex-01" en Favoritos para cargar las
definiciones de muro apropiadas, y luego active el botón "Varita Mágica" en la Paleta de
Control.
• Haga clic en el perímetro del forjado en la ventana 3D. La Varita Mágica marca el perímetro de
los componentes de construcción y crea un nuevo elemento (cuatro muros alrededor del
perímetro del forjado) utilizando la información geométrica de los elementos de forjado
seleccionados. La forma del cursor inteligente cambiará a cuando lo mueva sobre el perímetro
del forjado.
6. 3 AGREGAR UN MURO DE MAMPOSTERÍA CURVO
• Active la vista preestablecida "Crear Muro Curvo".
• Haga doble clic en el botón "Definiciones de Muro" ubicado en la Paleta de Herramientas.
• Cambie el espesor del muro de 30cm a 36cm en las definiciones de Geometría y
Posicionamiento haciendo clic en el campo correspondiente y haciendo los cambios
necesarios.
• Active la posición de línea de referencia del tercer muro (este es el método de construcción
llamado "Derecho"). Como alternativa, puede hacer doble clic sobre el elemento "Muro-Ex-02"
en Favoritos para cargar las definiciones preconfiguradas (como se hizo antes) para el muro
curvo.
• Seleccione la Trama de Corte "Bloque de Mampostería" en lugar de la Trama de Corte
"Ladrillo Común" en las propiedades de Estructura de las definiciones de Planta y Sección.
• Desvincule los materiales en el panel Modelo de Definiciones de Muro, y establezca el tipo de
tramado a "Pdr-Cantos" y el material de superficie a "Pdr-Cantos" tal como se muestra en la
captura de pantalla.
Sugerencia: Línea de
referencia del Muro Al dibujar
la línea de un muro, después del
primer clic, una gruesa línea
negra seguirá al cursor como
una banda elástica. Esta línea
es la "línea de referencia" para
el muro, y el ancho del muro es
medido a partir de esta línea de
referencia. La línea de referencia
se usa para poder unir
correctamente los muros y sirve
de ayuda para localizar las caras
de los muros con el cursor.
7. • Seleccione el método geométrico de muro curvo para dibujar el muro. Este es el segundo
botón de Métodos Geométricos en el Cuadro de Información de Muro, y le permite definir un
muro curvo utilizando tres puntos establecidos individualmente.
• Active la visualización de red (Ver > Mostrar Red) y active vincular a red (Ver > Vincular a
Red) o seleccione "Red Visible" desde el menú desplegable de Red en la Barra de
Herramientas Estándar y haga clic en los tres puntos de red (Puntos 1, 2 y 3), tal como se
indica en la captura de pantalla, para crear el nuevo muro curvo.
4 MODIFICACIÓN DE LA LONGITUD DEL MURO CURVO
Es muy simple modificar (en este caso alargar) la longitud del nuevo muro curvo moviendo los
puntos finales en ambos extremos.
• Active "Alargar Muro Curvo" en la carpeta del Mapa de Vistas del Navegador.
• En primer lugar desactive la opción de vincular a red presionando el botón de Red que se
encuentra en la Barra de Herramientas Estándar, o mediante la opción Ver > Vincular a Red.
Asegúrese de que el Informador está activado.
• Active la herramienta Flecha en la Paleta de Herramientas. Seleccione el muro con la
herramienta Flecha mientras activa Selección Rápida presionando el botón magnético ubicado
en el Cuadro de Información, o manteniendo presionada la barra espaciadora.
• Mueva el cursor magnético sobre el símbolo de muro curvo de la planta para preseleccionar
este muro. Como resultado, el muro será preseleccionado y se mostrará información básica
sobre este elemento preseleccionado en el emergente de Información de Elemento.
8. • Haga clic una vez ahora para seleccionar el muro curvo, y como resultado el color de relleno
del muro cambiará, indicando así que ha sido seleccionado. Amplíe el extremo izquierdo del
muro con la rueda de desplazamiento del ratón, o use el botón de "Ampliación por
Desplazamiento" para ampliar.
• Haga clic en el Punto 1, el punto caliente en el extremo de la línea de referencia del muro: el
cursor cambiará de un símbolo de lápiz vacío a uno negro al vincular a un punto caliente.
• Seleccione el botón de 'Alargamiento Angular' desde la paleta flotante que aparece.
9. • Comience a alargar el muro. Presione "A" para definir el valor angular numérico exacto e
introduzca "30", luego haga clic en Intro para completar el alargamiento.
• Repita el mismo procedimiento en el otro extremo del muro, pero esta vez introduzca el valor
angular "-31.10" en el Punto
• La planta con el muro curvo recién estirado se verá del siguiente modo:
10. Sugerencia: La paleta flotante
siempre está disponible con el
contenido apropiado, brindándole un
acceso fácil y rápido a las operaciones
de edición más probables. Use la
opción Cuadros & Paletas de Opciones
> Entorno de Trabajo > Cuadro de
Diálogo para definir el movimiento de la
paleta flotante: para saltar a una
posición preferida, o para seguir el
movimiento del cursor.
5 INSERCIÓN Y MULTIPLICACIÓN DE PILARES EN LA PÉRGOLA
Como siguiente paso, colocaremos cuatro pilares para crear una pérgola en el lado sur del
edificio. El primer y último pilar estarán alineados con los dos muros laterales (los colocaremos
utilizando la intersección de red); estarán distribuidos equitativamente y en paralelo al muro
frontal.
• Active la vista "Colocar Pilar" en el Navegador.
• Active la opción de vincular a red , active la herramienta Pilar, y luego el elemento "Pilar-01"
en Favoritos, y coloque el primer pilar en la intersección de red (Punto 1), tal como se
muestra.
11. • Desactive la función Vincular a Red y active el botón de "Línea Guía" en la Barra de
Herramientas Estándar haciendo clic sobre él.
• Seleccione este pilar, tal como se describió antes, para multiplicarlo.
• Cuando esté seleccionado el pilar, active el comando Multiplicar desde el menú contextual:
haga clic derecho sobre el pilar seleccionado y seleccione el comando Mover > Multiplicar.
Como alternativa, puede utilizar el comando de menú Edición > Mover > Multiplicar.
• Seleccione "Arrastrar" como acción de multiplicar e introduzca "3" para el valor del número de
copias. Ahora seleccione el método de multiplicación "Distribuir", tal como se indica en la
captura de pantalla:
• Haga clic en el punto caliente de selección superior derecho del pilar, aguarde hasta que el
cursor cambie a una tilde (indicando que ha hallado un vértice), y luego haga clic sobre el
vértice superior derecho. Ahora comience a arrastrar la línea elástica horizontalmente. El
símbolo "+" indica que al menos una copia del elemento seleccionado será agregada al
proyecto.
• Mueva el cursor hasta la esquina inferior derecha del muro externo existente (Punto 2) de
modo que el cursor cambie a una tilde, y manténgalo allí hasta que aparezcan dos Líneas
Guía perpendiculares (vertical y horizontal).
12. • Mueva el cursor hacia abajo, a lo largo de la línea guía vertical, hasta que indique que ha
localizado una posición perpendicular (relativa al punto de esquina de pilar original).
• Haga clic ahora para completar el comando Multiplicar, y colocar tres pilares adicionales,
distribuidos equitativamente a lo largo de muro.
• Haga clic en una parte no utilizada de la pantalla, es decir, no sobre otro elemento, para
deseleccionar los pilares.
Nota: Como alternativa, puede mantener presionada la tecla Shift mientras arrastra los pilares
horizontalmente hacia el extremo derecho del edificio. Esto limitará la dirección horizontal y los
pilares serán colocados en paralelo al lado inferior del edificio. También puede usar el Punto 2
como punto de referencia al definir la multiplicación de pilares.
• Abra la Ventana 3D para mostrar el diseño en vista de perspectiva haciendo doble clic en la
vista preestablecida "02 Perspectiva" en la carpeta "Guía ArchiCAD > Vistas de Cámara" en el
conjunto de vistas del Navegador, redimensione la ventana 3D si es necesario, y haga clic en
el botón "Optimizar".
13. Sugerencia: El Cursor Inteligente de ArchiCAD le ayuda a identificar puntos especiales
(extremos, puntos de esquina, bordes, etc.) y puntos de elementos con relaciones geométricas
(perpendicular, tangencial, cruces) dentro del edificio. Indica si las Herramientas Especiales
(Varita Mágica, Cuentagotas, etc.) serían útiles en cualquier momento.
• La Paleta de Control de ArchiCAD brinda varias herramientas y opciones para ayudar y
simplificar los procesos de creación y edición de elementos.
Líneas Guía: Siempre están a mano, como ya debe haber notado, para hallar puntos y
proyecciones especiales al crear o editar elementos. Consulte la página Opciones > Entorno
de Trabajo > Líneas Guía para obtener mayores detalles y opciones. La siguiente captura de
pantalla le presenta algunas de las definiciones y opciones de Líneas Guía que se encuentran
disponibles.
Métodos de Construcción Relativos: Le ayudan a limitar el cursor a un ángulo o distancia
en particular al crear o editar elementos. Por ejemplo, puede usar el botón de "Bisector de
Ángulo" para crear una línea guía bisectora de dos segmentos de muro.
Variantes de Coacción al Cursor: puede limitar el cursor a una dirección específica elegida
del menú emergente, mientras mantiene presionada la tecla Shift. Esto es útil, por ejemplo,
cuando desea crear un elemento asociado a la geometría de otro elemento: por ejemplo, para
crear un nuevo muro alineado con las escaleras de otro edificio.
14. Botón de Grupos: Útil cuando desea transportar cierto trabajo de edición sólo de ciertos
elementos en un grupo de elementos previamente creado. Primero, cambie a "Suspender
Grupo".
Varita Mágica: Es útil al crear nuevos elementos poligonales con la geometría de elementos
existentes. Por ejemplo, al crear un nuevo muro en torno al perímetro de un forjado existente.
Puntos de Vínculo Especiales: Estos le ayudan a crear y detectar puntos temporales sobre
los elementos. Son muy útiles, por ejemplo, en caso de desear insertar una ventana a 3/5 de
distancia de un segmento de muro.
6 CREACIÓN Y PERFORACIÓN DEL PAVIMENTO
Crearemos un pavimento externo alrededor del edificio y luego cortaremos un hueco en el forjado
externo para la base de la casa.
• Active la vista "Creación de Pavimento Externo"
• Active vincular a red y también Mostrar Red en el menú Vista o utilice las opciones
correspondientes en el menú desplegable de Red en la Barra de Herramientas Estándar.
• Deseleccione los pilares recién creados haciendo clic derecho y escogiendo el elemento
apropiado en el menú.
• Active la Herramienta Forjado de la Paleta de Herramientas, luego active "Forjado-02" de
Favoritos para cargar los datos necesarios de forjado para altura, tipo de tramado y materiales
para el forjado de pavimento.
• Seleccione el método geométrico de forjado rectangular del Cuadro de Información.
• Haga clic en el punto 1 para comenzar a crear el forjado rectangular de pavimento alrededor
del edificio, y luego haga clic en el punto 2 para completar el nuevo forjado.
• Seleccione el nuevo forjado moviendo el cursor sobre cualquier línea de perímetro del forjado:
el cursor en forma de Mercedes lo indicará, y mantenga presionada la tecla SHIFT para
preseleccionarlo (se resaltará el perímetro). Ahora haga clic para seleccionar el forjado; el
patrón de relleno ha cambiado para indicar que el forjado ha sido seleccionado.
15. • Para crear un hueco rectangular en el forjado seleccionado, primero haga clic en el punto 3 y
luego en el punto 4 para definir el perímetro rectangular y completar el hueco.
• Haga clic fuera del nuevo forjado de pavimento para deseleccionarlo.
16. • Cambie a la ventana 3D para ver el resultado en perspectiva o en vista axonométrica (active la
vista "02 Vista en Perspectiva" en el Mapa de Vistas del Navegador), redimensione la ventana
3D y use la característica "Optimizar”, si fuera necesario.
7 CREACIÓN DE UN NUEVO PISO
Nuestro proyecto tendrá dos pisos: la 'Planta Baja' existente en la cual ya hemos trabajado, y una
'Galería' superior que crearemos ahora.
• Abra el cuadro de diálogo Diseño > Definiciones de Pisos para crear y modificar definiciones
de pisos, definir su altura y copiar-pegar elementos existentes entre ellos.
• Con el elemento Planta Baja seleccionado, haga clic en el botón "Insertar Encima" para
insertar un nuevo piso sobre la Planta Baja existente, introduzca el nombre "Galería" para él e
introduzca 3,00m como Altura, tal como lo muestran las capturas de pantalla, y seleccione
'OK' para cerrar el cuadro de diálogo.
17. Nota: Puede fácilmente cortar y copiar elementos existentes entre los pisos mediante el
cuadro de diálogo "Editar Elementos del Piso Seleccionado". Todo lo que debe hacer es
seleccionar el piso necesario, desmarcar la casilla de selección "Todos los Tipos" que se
encuentra en la parte superior, y marcar todos los tipos de elemento necesarios, y seleccionar
el botón Copiar, Cortar o Eliminar. Ahora seleccione el piso de destino, en caso de una
operación de cortar o copiar, y seleccione "Pegar Elementos Seleccionados" para pegarlos al
piso destino. La lista de eventos brindará retroalimentación sobre las operaciones actuales.
• Active Ver > Navegar > Pisos > Ir a Piso Inferior para bajar a la Planta de Planta Baja.
Sugerencia: para recorrer los pisos fácilmente, sólo haga doble clic sobre el piso que desea,
en la carpeta Pisos del Mapa del Proyecto en el Navegador. También puede acceder al cuadro
de diálogo de Definiciones de Piso haciendo clic derecho en cualquiera de los pisos en el
Mapa de Proyecto del Navegador y seleccionando 'Definiciones de Piso' desde el menú
contextual.
• Seleccione la Herramienta Muro en la Paleta de Herramientas y active el comando Edición >
Seleccionar Todos los Muros para seleccionar todos los muros en la Planta Baja. Como
resultado de esta acción, se resaltarán todos los muros.
• Abra el cuadro de diálogo de Definiciones de Muro desde el Cuadro de Información (o
seleccione el comando "Definiciones de Selección de Muro" desde el menú contextual al que
se accede haciendo clic derecho).
18. • En Geometría y Posicionamiento, introduzca una altura de muro de 6,00m y seleccione
"Automático" en la lista desplegable "Mostar en Piso" y seleccione "OK" para cerrar el cuadro
de diálogo.
• Abra la ventana 3D para verificar el progreso del diseño y active la vista "03 Vista en
Perspectiva" ubicada en la carpeta Vistas de Cámara del Mapa de Vistas de Navegador.
Las siguientes capturas de pantalla muestran el diseño utilizando Open GL o el modo de motor 3D
interno.
