Carpintería de Madera
Dr. Ing° Yrma del Carmen Capuñay Capuñay.
CONSTRUCCION II

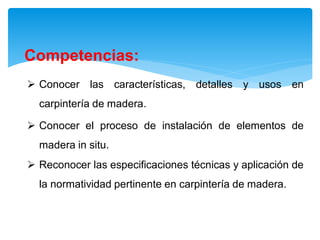

Competencias:
 Conocer las características, detalles y usos en
carpintería de madera.
 Conocer el proceso de instalación de elementos de
madera in situ.
 Reconocer las especificaciones técnicas y aplicación de
la normatividad pertinente en carpintería de madera.
Sesión 10 Const II.pdf
Sesión 10 Const II.pdf
Sesión 10 Const II.pdf
La madera, esta formada por un conjunto de células que
constituyen un organismo vivo, el árbol.
La formación de la madera se debe a una capa generatriz,
llamada cámbiun, situada entre la corteza y el resto del
tronco.
En los ciclos vegetativos se forman los anillos. Cada uno de
estos, corresponde a una época de crecimiento anual.
Como cada anillos nos marca un ciclo vegetativo de un año,
podemos saber la edad de un árbol contando sus anillos.

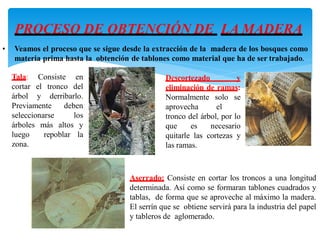

PROCESO DE OBTENCIÓN DE LA MADERA
Tala: Consiste en
cortar el tronco del
árbol y derribarlo.
Previamente deben
seleccionarse los
árboles más altos y
luego repoblar la
zona.
Descortezado y
eliminación de ramas:
Normalmente solo se
aprovecha el
tronco del árbol, por lo
que es necesario
quitarle las cortezas y
las ramas.
• Veamos el proceso que se sigue desde la extracción de la madera de los bosques como
materia prima hasta la obtención de tablones como material que ha de ser trabajado.
Aserrado: Consiste en cortar los troncos a una longitud
determinada. Así como se formaran tablones cuadrados y
tablas, de forma que se aproveche al máximo la madera.
El serrín que se obtiene servirá para la industria del papel
y tableros de aglomerado.
 Secado natural.- consiste en almacenar los tableros
apilados, protegidos de la acción directa de la lluvia y el
sol, de forma que queden espacios libres entre ellos por los
que puede circular el aire. El inconveniente de este
procedimiento es que es muy lento, puede durar meses o
incluso años.
 Secado artificial.- consiste en introducir la madera en
grandes cámaras (secadores) en las que se inyectan
corrientes de aire cálido y seco. Este sistema es mucho más
rápido y eficaz que el natural; por el contrario, resulta más
caro y requiere instalaciones especiales.
Secado: Eliminación de la humedad de la madera, y puede ser:

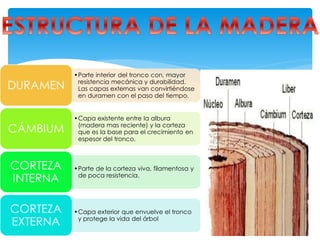

•Parte interior del tronco con, mayor
resistencia mecánica y durabilidad.
Las capas externas van convirtiéndose
en duramen con el paso del tiempo.
DURAMEN
•Capa existente entre la albura
(madera mas reciente) y la corteza
que es la base para el crecimiento en
espesor del tronco.
CÁMBIUM
•Parte de la corteza viva, filamentosa y
de poca resistencia.
CORTEZA
INTERNA
•Capa exterior que envuelve el tronco
y protege la vida del árbol
CORTEZA
EXTERNA
CARACTERISTICAS
FISICAS
• Las duras tienen un color mas oscuro o intenso; las maderas
blandas tienen colores mas blancos.
COLOR
• Depende del tamaño de los poros, condiciona el
tratamiento necesario antes de pintarla, barnizarla.
TEXTURA
• Orientación de las capas que forman la madera. Según
como sea la madera requerirá tratamientos de acabados
diferentes.
VETEADO
• Es la relación que existe entre el peso de la madera y su
volumen.
Cuando mayor es mas pesado y resistente es la madera.
DENSIDAD
• Facilidad de hendirse o partirse
HENDIBILIDAD
• Resistencia a ser penetrada,
cortada o lijada.
DUREZA
• Facilidad para doblarse. Depende
del grado de humedad
FLEXIBILIDAD
• Varia por la especie y por la forma
de secado. Influye las alternativas
de humedad y sequedad.
DURABILIDAD
• La madera cambia de volumen al
variar su contenido de humedad.
CONTRACCCION
• La madera se dilata con el calor y
se contrae con el frio.
DILATACION
TERMICA

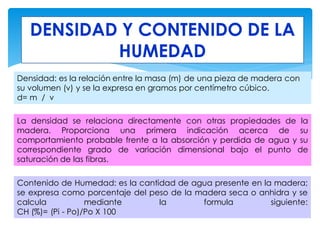

DENSIDAD Y CONTENIDO DE LA
HUMEDAD
Densidad: es la relación entre la masa (m) de una pieza de madera con
su volumen (v) y se la expresa en gramos por centímetro cúbico.
d= m / v
La densidad se relaciona directamente con otras propiedades de la
madera. Proporciona una primera indicación acerca de su
comportamiento probable frente a la absorción y perdida de agua y su
correspondiente grado de variación dimensional bajo el punto de
saturación de las fibras.
Contenido de Humedad: es la cantidad de agua presente en la madera;
se expresa como porcentaje del peso de la madera seca o anhidra y se
calcula mediante la formula siguiente:
CH (%)= (Pi - Po)/Po X 100

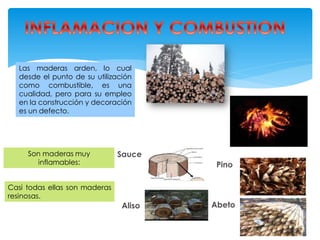

Las maderas arden, lo cual
desde el punto de su utilización
como combustible, es una
cualidad, pero para su empleo
en la construcción y decoración
es un defecto.
Son maderas muy
inflamables: Pino
Abeto
Sauce
Aliso
Casi todas ellas son maderas
resinosas.

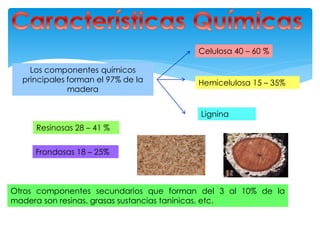

Los componentes químicos
principales forman el 97% de la
madera
Celulosa 40 – 60 %
Hemicelulosa 15 – 35%
Lignina
Resinosas 28 – 41 %
Frondosas 18 – 25%
Otros componentes secundarios que forman del 3 al 10% de la
madera son resinas, grasas sustancias tanínicas, etc.

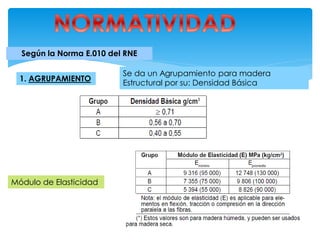

Según la Norma E.010 del RNE
1. AGRUPAMIENTO
Se da un Agrupamiento para madera
Estructural por su: Densidad Básica
Módulo de Elasticidad

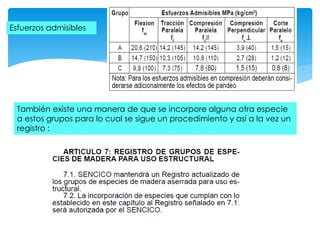

Esfuerzos admisibles
También existe una manera de que se incorpore alguna otra especie
a estos grupos para lo cual se sigue un procedimiento y así a la vez un
registro :

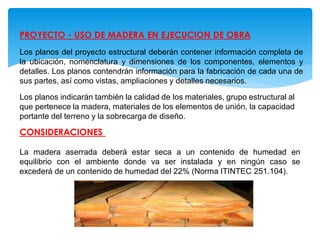

PROYECTO - USO DE MADERA EN EJECUCION DE OBRA
Los planos del proyecto estructural deberán contener información completa de
la ubicación, nomenclatura y dimensiones de los componentes, elementos y
detalles. Los planos contendrán información para la fabricación de cada una de
sus partes, así como vistas, ampliaciones y detalles necesarios.
Los planos indicarán también la calidad de los materiales, grupo estructural al
que pertenece la madera, materiales de los elementos de unión, la capacidad
portante del terreno y la sobrecarga de diseño.
CONSIDERACIONES
La madera aserrada deberá estar seca a un contenido de humedad en
equilibrio con el ambiente donde va ser instalada y en ningún caso se
excederá de un contenido de humedad del 22% (Norma ITINTEC 251.104).

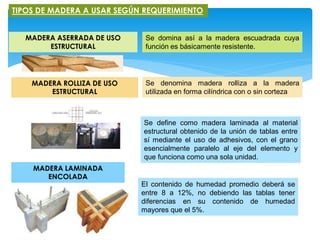

TIPOS DE MADERA A USAR SEGÚN REQUERIMIENTO
MADERA ASERRADA DE USO
ESTRUCTURAL
Se domina así a la madera escuadrada cuya
función es básicamente resistente.
MADERA ROLLIZA DE USO
ESTRUCTURAL
Se denomina madera rolliza a la madera
utilizada en forma cilíndrica con o sin corteza
MADERA LAMINADA
ENCOLADA
Se define como madera laminada al material
estructural obtenido de la unión de tablas entre
sí mediante el uso de adhesivos, con el grano
esencialmente paralelo al eje del elemento y
que funciona como una sola unidad.
El contenido de humedad promedio deberá se
entre 8 a 12%, no debiendo las tablas tener
diferencias en su contenido de humedad
mayores que el 5%.

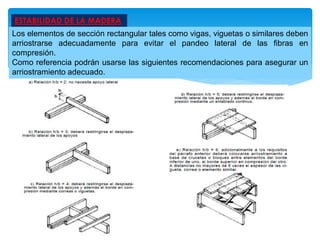

ESTABILIDAD DE LA MADERA
Los elementos de sección rectangular tales como vigas, viguetas o similares deben
arriostrarse adecuadamente para evitar el pandeo lateral de las fibras en
compresión.
Como referencia podrán usarse las siguientes recomendaciones para asegurar un
arriostramiento adecuado.

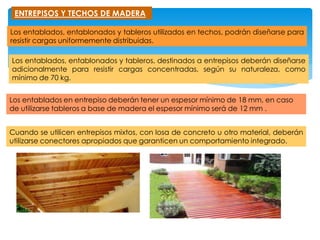

ENTREPISOS Y TECHOS DE MADERA
Los entablados, entablonados y tableros utilizados en techos, podrán diseñarse para
resistir cargas uniformemente distribuidas.
Los entablados, entablonados y tableros, destinados a entrepisos deberán diseñarse
adicionalmente para resistir cargas concentradas, según su naturaleza, como
mínimo de 70 kg.
Los entablados en entrepiso deberán tener un espesor mínimo de 18 mm, en caso
de utilizarse tableros a base de madera el espesor mínimo será de 12 mm .
Cuando se utilicen entrepisos mixtos, con losa de concreto u otro material, deberán
utilizarse conectores apropiados que garanticen un comportamiento integrado.
MUROS DE CORTE, CARGA LATERAL SISMO O VIENTO
Las recomendaciones, para la Norma, de esta sección son aplicables a
edificaciones relativamente pequeñas, de uno o dos pisos, que resisten todas las
cargas laterales promedio de muros de corte.
Los muros de corte de una edificación deben estar dispuestos en dos direcciones
ortogonales, con espaciamiento menores de 4 m en cada dirección. La
distribución de estos elementos debe ser más o menos uniforme, con rigideces
aproximadamente proporcionales a sus áreas de influencia.
Si los espaciamientos de los muros son mayores que 4 m y la flexibilidad en planta
de los diagramas (entrepisos, techos, etc.) es tal que no garantice un
comportamiento en conjunto, este procedimiento no es aplicable.

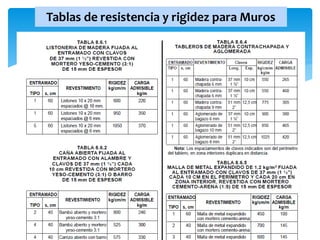

Tablas de resistencia y rigidez para Muros

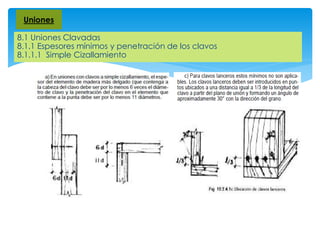

8.1 Uniones Clavadas
8.1.1 Espesores mínimos y penetración de los clavos
8.1.1.1 Simple Cizallamiento
Uniones

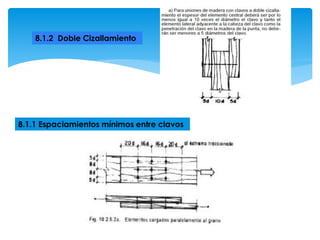

8.1.2 Doble Cizallamiento
8.1.1 Espaciamientos mínimos entre clavos

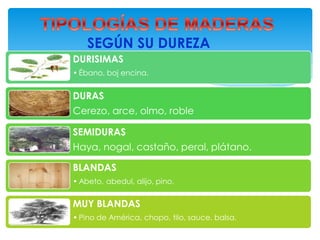

SEGÚN SU DUREZA
DURISIMAS
• Ébano, boj encina.
DURAS
Cerezo, arce, olmo, roble
SEMIDURAS
Haya, nogal, castaño, peral, plátano.
BLANDAS
• Abeto, abedul, alijo, pino.
MUY BLANDAS
• Pino de América, chopo, tilo, sauce, balsa.
ARTIFICIALES
Se consideran artificiales las obtenidas con maderas de baja calidad.
Las ventajas son: economía, tamaño y variedad de grosores.
Se obtiene encolando chapas de madera en
capas sucesivas.
Se fabrica con virutass de madera mezcladas
con cola.
Se elabora con pulpa de madera blanda
sometida a altas presiones.
Se fabrican con listones o tablas de madera del
mismo tipo, encolados y recubiertos por ambas
caras con chapas de madera.
CONTRACHAPADO
AGLOMERADO
Táblex/ DM
LISTONADO
27

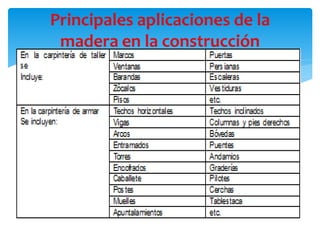

Principales aplicaciones de la
madera en la construcción

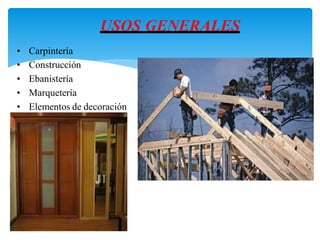

USOS GENERALES
• Carpintería
• Construcción
• Ebanistería
• Marquetería
• Elementos de decoración

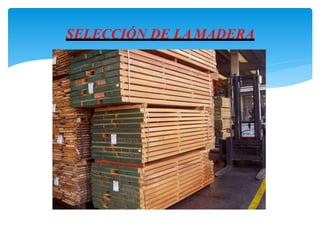

SELECCIÓN DE LAMADERA

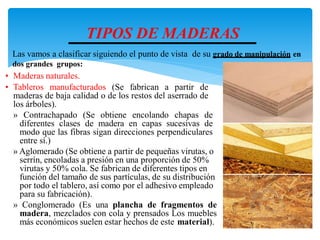

TIPOS DE MADERAS
• Maderas naturales.
• Tableros manufacturados (Se fabrican a partir de
maderas de baja calidad o de los restos del aserrado de
los árboles).
» Contrachapado (Se obtiene encolando chapas de
diferentes clases de madera en capas sucesivas de
modo que las fibras sigan direcciones perpendiculares
entre sí.)
» Aglomerado (Se obtiene a partir de pequeñas virutas, o
serrín, encoladas a presión en una proporción de 50%
virutas y 50% cola. Se fabrican de diferentes tipos en
función del tamaño de sus partículas, de su distribución
por todo el tablero, así como por el adhesivo empleado
para su fabricación).
» Conglomerado (Es una plancha de fragmentos de
madera, mezclados con cola y prensados Los muebles
más económicos suelen estar hechos de este material).
Las vamos a clasificar siguiendo el punto de vista de su grado de manipulación en
dos grandes grupos:

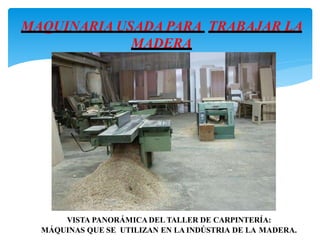

VISTA PANORÁMICADEL TALLER DE CARPINTERÍA:
MÁQUINAS QUE SE UTILIZAN EN LA INDÚSTRIA DE LA MADERA.

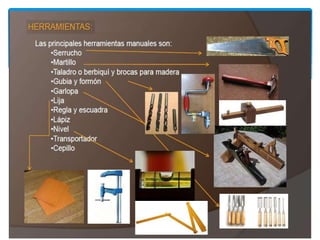

MAQUINARIA USADA PARA TRABAJAR LA
MADERA

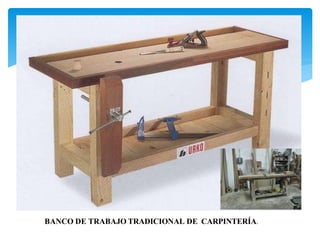

BANCO DE TRABAJO TRADICIONAL DE CARPINTERÍA.

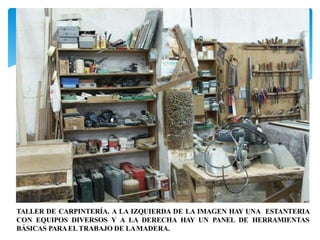

TALLER DE CARPINTERÍA. A LA IZQUIERDA DE LA IMAGEN HAY UNA ESTANTERIA
CON EQUIPOS DIVERSOS Y A LA DERECHA HAY UN PANEL DE HERRAMIENTAS
BÁSICAS PARAEL TRABAJO DE LAMADERA.
AQUÍ OBSERVAMOS
UNA SIERRA DE
CINTA O BANDA.
ESTA MÁQUINA SE USA
PRINCIPALMENTE EN UN
TALLER DE CARPINTERÍA
PARA CORTES
PARALELOS Y
TRANSVERSALES.
SE OBSERVA EL
RECAMBIO DE
SIERRA DE BANDA
O CINTA.
MÁQUINA UNIVERSAL
ESTA MÁQUINA REALIZA LAS FUNCIONES DE TALADRO Y
CEPILLADORA.
HOJA REPUESTO PARA MAQUINA SIERRA
CIRCULAR

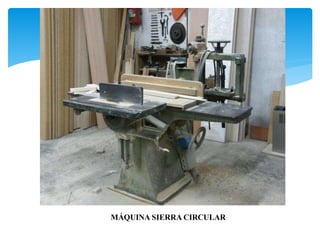

MÁQUINA SIERRA CIRCULAR

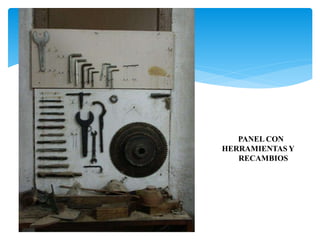

PANEL CON
HERRAMIENTAS Y
RECAMBIOS
MÁQUINA
ASPIRADORA
INDUSTRIAL.

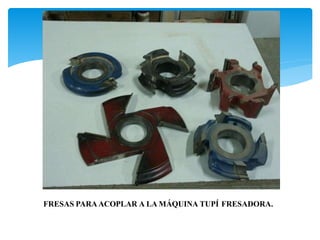

MÁQUINA TUPÍ FRESADORA.
ESTA MÁQUINA SE UTILIZA PARA PRODUCIR GRAN VARIEDAD
DE PIEZAS MOLDEADAS
FRESAS PARAACOPLAR A LA MÁQUINA TUPÍ FRESADORA.

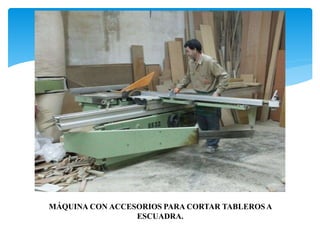

MÁQUINA CON ACCESORIOS PARA CORTAR TABLEROS A
ESCUADRA.
CEPILLADO CON LA MÁQUINA LIJADORA VIBRADORA PARA
AFINAR LA SUPERFÍCIE DEL TABLERO.

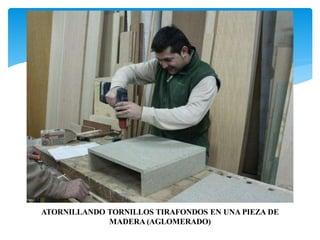

ATORNILLANDO TORNILLOS TIRAFONDOS EN UNA PIEZA DE
MADERA (AGLOMERADO)

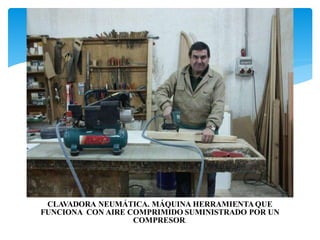

CLAVADORA NEUMÁTICA. MÁQUINA HERRAMIENTAQUE
FUNCIONA CON AIRE COMPRIMIDO SUMINISTRADO POR UN
COMPRESOR.

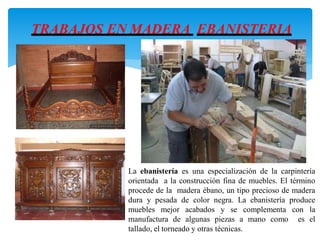

La ebanistería es una especialización de la carpintería
orientada a la construcción fina de muebles. El término
procede de la madera ébano, un tipo precioso de madera
dura y pesada de color negra. La ebanistería produce
muebles mejor acabados y se complementa con la
manufactura de algunas piezas a mano como es el
tallado, el torneado y otras técnicas.
TRABAJOS EN MADERA EBANISTERIA

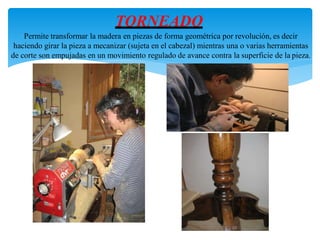

TORNEADO
Permite transformar la madera en piezas de forma geométrica por revolución, es decir
haciendo girar la pieza a mecanizar (sujeta en el cabezal) mientras una o varias herramientas
de corte son empujadas en un movimiento regulado de avance contra la superficie de la pieza.
El tupí, acanaladora o fresadora es una máquina herramienta para el trabajo con
madera, muy habitual en los talleres. Permite realizar diversas operaciones, como la
moldurado y el pulido o rebaje de cantos.
Consta de un eje vertical giratorio, llamado flecha, impulsado por un motor. La
flecha provee herramientas de corte, conocidas como fresas o cuchillas.
FRESADO
Sesión 10 Const II.pdf
UNIONES Y ENSAMBLES
Ensambles de caja y espiga
Ensambles longitudinales
Unión de ranura y lengüeta

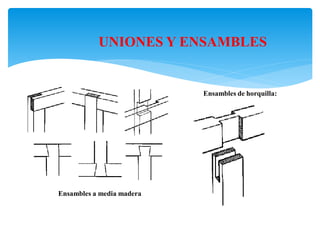

Ensambles de horquilla:
Ensambles a media madera
UNIONES Y ENSAMBLES
ESTANTERIA DE MADERA

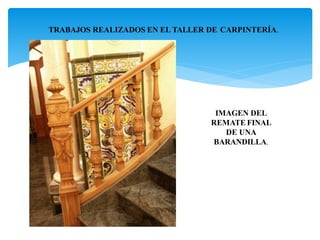

TRABAJOS REALIZADOS EN EL TALLER DE CARPINTERÍA.
IMAGEN DEL
REMATE FINAL
DE UNA
BARANDILLA.
IMAGEN DE PUERTAS
DE
MADERA: 1 Y 2 HOJAS

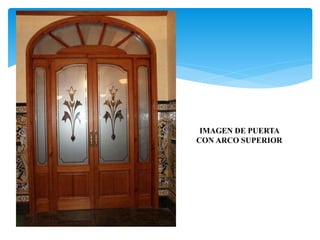

IMAGEN DE PUERTA
CON ARCO SUPERIOR

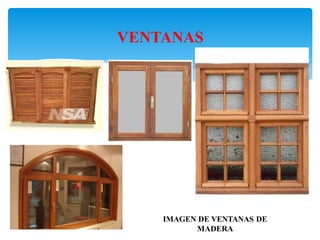

VENTANAS
IMAGEN DE VENTANAS DE
MADERA
EJEMPLO (Considere unión Caja-Espiga)
EJERCICIO (Considere Puerta Contraplacada)

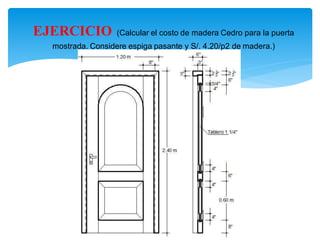

EJERCICIO (Calcular el costo de madera Cedro para la puerta
mostrada. Considere espiga pasante y S/. 4.20/p2 de madera.)

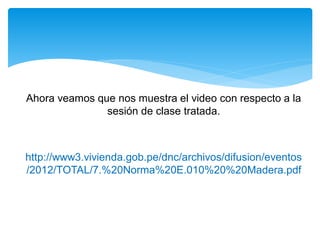

Ahora veamos que nos muestra el video con respecto a la
sesión de clase tratada.
http://www3.vivienda.gob.pe/dnc/archivos/difusion/eventos
/2012/TOTAL/7.%20Norma%20E.010%20%20Madera.pdf
TRABAJOS PRELIMINARES
CONDICIONES DEL TERRENO
Existen 2 factores que pueden afectar el costo de la construcción de
una casa y que tienen una relación directa en la apariencia final de
la misma, estos factores son:
Las condiciones del subsuelo
La ubicación de la casa en el lote
Antes de empezar a excavar, las condiciones del subsuelo deben ser
determinadas por la comparación con otras construcciones que
hayan sido construidas en la misma zona y por sondeos.

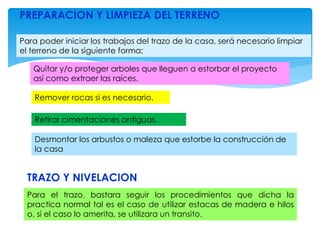

PREPARACION Y LIMPIEZA DEL TERRENO
Para poder iniciar los trabajos del trazo de la casa, será necesario limpiar
el terreno de la siguiente forma:
Quitar y/o proteger arboles que lleguen a estorbar el proyecto
así como extraer las raíces.
Remover rocas si es necesario.
Retirar cimentaciones antiguas.
Desmontar los arbustos o maleza que estorbe la construcción de
la casa
TRAZO Y NIVELACION
Para el trazo, bastara seguir los procedimientos que dicha la
practica normal tal es el caso de utilizar estacas de madera e hilos
o, si el caso lo amerita, se utilizara un transito.

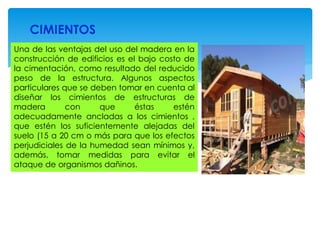

CIMIENTOS
Una de las ventajas del uso del madera en la
construcción de edificios es el bajo costo de
la cimentación, como resultado del reducido
peso de la estructura. Algunos aspectos
particulares que se deben tomar en cuenta al
diseñar los cimientos de estructuras de
madera con que éstas estén
adecuadamente ancladas a los cimientos ,
que estén los suficientemente alejadas del
suelo (15 a 20 cm o más para que los efectos
perjudiciales de la humedad sean mínimos y,
además, tomar medidas para evitar el
ataque de organismos dañinos.
Debido a que la estructura de la casa es de madera, solo requiere de una
cimentación más ligera, en comparación a la normal para casas de material
noble (cemento y ladrillo), ya que soporta una carga más liviana.
Lo recomendable para el cimiento es hacerlo con vaciado de
concreto de unos 20cm a 40cm de espesor como promedio. La
mezcla deberá ser homogénea y vibrarla para que se distribuya
homogéneamente en el área de influencia. Los pilares alejados
deberán descansar en las zapatas. En la parte del cimiento se deberá
prevenir las instalaciones de agua y desagüe.

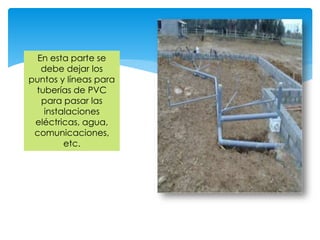

En esta parte se
debe dejar los
puntos y líneas para
tuberías de PVC
para pasar las
instalaciones
eléctricas, agua,
comunicaciones,
etc.

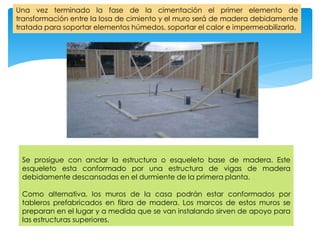

Una vez terminado la fase de la cimentación el primer elemento de
transformación entre la losa de cimiento y el muro será de madera debidamente
tratada para soportar elementos húmedos, soportar el calor e impermeabilizarla.
Se prosigue con anclar la estructura o esqueleto base de madera. Este
esqueleto esta conformado por una estructura de vigas de madera
debidamente descansadas en el durmiente de la primera planta.
Como alternativa, los muros de la casa podrán estar conformados por
tableros prefabricados en fibra de madera. Los marcos de estos muros se
preparan en el lugar y a medida que se van instalando sirven de apoyo para
las estructuras superiores.

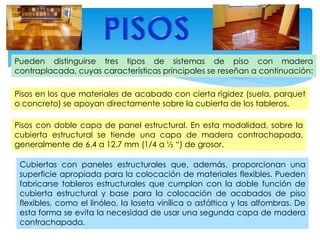

Pueden distinguirse tres tipos de sistemas de piso con madera
contraplacada, cuyas características principales se reseñan a continuación:
Pisos en los que materiales de acabado con cierta rigidez (suela, parquet
o concreto) se apoyan directamente sobre la cubierta de los tableros.
Pisos con doble capa de panel estructural. En esta modalidad, sobre la
cubierta estructural se tiende una capa de madera contrachapada,
generalmente de 6.4 a 12.7 mm (1/4 a ½ “) de grosor.
Cubiertas con paneles estructurales que, además, proporcionan una
superficie apropiada para la colocación de materiales flexibles. Pueden
fabricarse tableros estructurales que cumplan con la doble función de
cubierta estructural y base para la colocación de acabados de piso
flexibles, como el linóleo, la loseta vinílica o asfáltica y las alfombras. De
esta forma se evita la necesidad de usar una segunda capa de madera
contrachapada.
En el diseño de los muros intervienen, además de las consideraciones
estructurales, otros aspectos. Los muros exteriores protegen a los
edificios de la intemperie, los interiores definen los espacios
destinados a diversos usos; deben ser duraderos y estéticamente
aceptables, contribuir a mantener un ambiente grato con un mínimo
de energía, evitar la entrada de agua de lluvia, disponer de una
razonable resistencia a los incendios y contar con suficiente
aislamiento acústico; a veces también es necesario prever el
espacio para alojar los ductos para los distintos tipos de instalaciones.
Seguidamente se coloca el techo, recomendándose también
materiales prefabricados en madera con uniones metálicas.
El sellado del techo o cubierta se puede realizar con
innumerables elementos, desde tejados de barro hasta sellado
asfaltico. Pero se recomienda utilizar tejas de madera de
preferencia de cedro rojo o similar.

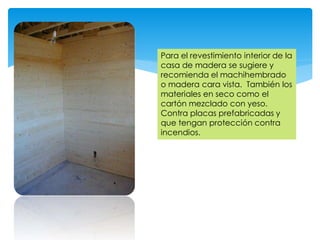

Para el revestimiento interior de la
casa de madera se sugiere y
recomienda el machihembrado
o madera cara vista. También los
materiales en seco como el
cartón mezclado con yeso.
Contra placas prefabricadas y
que tengan protección contra
incendios.
Para la parte exterior se
debe usar elementos o
materiales tratados contra
la humedad, el sol. Y
deberán tener tratamiento
térmico. Sobre esto se
reviste con tablas de
madera cara vista, para
fachada, pino, cedro,
caoba, etc.
Para finalizar se deberá contratar a un electricista
para todas las instalaciones eléctricas pendientes.
Se procederá también al pavimento de áreas
comunes de transito y darle los acabados a gusto
del cliente y con materiales diversos existentes en el
mercado.
Sesión 10 Const II.pdf

Más contenido relacionado

La actualidad más candente

ALBAÑILERIA CONFINADA ESTUDIO DE VIVIENDA.pptx
ALBAÑILERIA CONFINADA ESTUDIO DE VIVIENDA.pptxALBAÑILERIA CONFINADA ESTUDIO DE VIVIENDA.pptx
ALBAÑILERIA CONFINADA ESTUDIO DE VIVIENDA.pptx
albert401216

La madera
La maderaLa madera
La madera
Juulisoofi

Madera
MaderaMadera
Madera
Ana Dehesa

09 la madera
09  la madera09  la madera
09 la madera
Richard Jimenez

Carpinteria madera
Carpinteria maderaCarpinteria madera
Carpinteria madera
AAlvaro01

vidrio en construccion
vidrio en construccionvidrio en construccion
vidrio en construccion
Walter Pacheco Javier

Catalogo de Fachadas ventiladas de Construcciones Amuriza
Catalogo de Fachadas ventiladas de Construcciones AmurizaCatalogo de Fachadas ventiladas de Construcciones Amuriza
Catalogo de Fachadas ventiladas de Construcciones Amuriza
Construcciones Amuriza

La madera
La maderaLa madera
La madera
Cintia

LA MADERA
LA MADERALA MADERA
LA MADERA
impacTSUKUSHI

Carpinteria de madera, carpinteria metalica y accesorios de carpinteria
Carpinteria de madera, carpinteria metalica y accesorios de carpinteriaCarpinteria de madera, carpinteria metalica y accesorios de carpinteria
Carpinteria de madera, carpinteria metalica y accesorios de carpinteria
AlexCalsinCondori

Diseño Madera
Diseño MaderaDiseño Madera
Diseño Madera
Carlos Vial

Clase De Maderas
Clase De MaderasClase De Maderas
Clase De Maderas
mosesic

La Madera en la Construcción - Pasos Detallados
La Madera en la Construcción - Pasos DetalladosLa Madera en la Construcción - Pasos Detallados
La Madera en la Construcción - Pasos Detallados
Ing Jose Luis Cruz M

La madera
La maderaLa madera
estructura
estructuraestructura
estructura
Lilian Milagros

Tipos de encofrados
Tipos de encofradosTipos de encofrados
Tipos de encofrados
jrvh

Presentación madera
Presentación maderaPresentación madera
Presentación madera
Pamela Alcantara Thomas

Materiales sustentables y alternos
Materiales sustentables y alternosMateriales sustentables y alternos
Materiales sustentables y alternos
Analy Jiménez

La Madera
La MaderaLa Madera
TECNOLOGIA DE MATERIALES
TECNOLOGIA DE MATERIALESTECNOLOGIA DE MATERIALES
TECNOLOGIA DE MATERIALES
wendy santivañez


La actualidad más candente (20)

ALBAÑILERIA CONFINADA ESTUDIO DE VIVIENDA.pptx
ALBAÑILERIA CONFINADA ESTUDIO DE VIVIENDA.pptxALBAÑILERIA CONFINADA ESTUDIO DE VIVIENDA.pptx
ALBAÑILERIA CONFINADA ESTUDIO DE VIVIENDA.pptx

La madera
La maderaLa madera
La madera

Madera
MaderaMadera
Madera

09 la madera
09  la madera09  la madera
09 la madera

Carpinteria madera
Carpinteria maderaCarpinteria madera
Carpinteria madera

vidrio en construccion
vidrio en construccionvidrio en construccion
vidrio en construccion

Catalogo de Fachadas ventiladas de Construcciones Amuriza
Catalogo de Fachadas ventiladas de Construcciones AmurizaCatalogo de Fachadas ventiladas de Construcciones Amuriza
Catalogo de Fachadas ventiladas de Construcciones Amuriza

La madera
La maderaLa madera
La madera

LA MADERA
LA MADERALA MADERA
LA MADERA

Carpinteria de madera, carpinteria metalica y accesorios de carpinteria
Carpinteria de madera, carpinteria metalica y accesorios de carpinteriaCarpinteria de madera, carpinteria metalica y accesorios de carpinteria
Carpinteria de madera, carpinteria metalica y accesorios de carpinteria

Diseño Madera
Diseño MaderaDiseño Madera
Diseño Madera

Clase De Maderas
Clase De MaderasClase De Maderas
Clase De Maderas

La Madera en la Construcción - Pasos Detallados
La Madera en la Construcción - Pasos DetalladosLa Madera en la Construcción - Pasos Detallados
La Madera en la Construcción - Pasos Detallados

La madera
La maderaLa madera
La madera

estructura
estructuraestructura
estructura

Tipos de encofrados
Tipos de encofradosTipos de encofrados
Tipos de encofrados

Presentación madera
Presentación maderaPresentación madera
Presentación madera

Materiales sustentables y alternos
Materiales sustentables y alternosMateriales sustentables y alternos
Materiales sustentables y alternos

La Madera
La MaderaLa Madera
La Madera

TECNOLOGIA DE MATERIALES
TECNOLOGIA DE MATERIALESTECNOLOGIA DE MATERIALES
TECNOLOGIA DE MATERIALES


Similar a Sesión 10 Const II.pdf

LA MADERA
LA MADERALA MADERA
LA MADERA
Arqui Gil

La madera
La maderaLa madera
La madera
JULIAMVV

La_madera.ppt
La_madera.pptLa_madera.ppt
La_madera.ppt
DanielLb4

1.5 MATERIALES DE MADERA PARA GENTE QUE BUSCA MADERA
1.5 MATERIALES DE MADERA PARA GENTE QUE BUSCA MADERA1.5 MATERIALES DE MADERA PARA GENTE QUE BUSCA MADERA
1.5 MATERIALES DE MADERA PARA GENTE QUE BUSCA MADERA
AugustoPinochet3

Presentación3
Presentación3Presentación3
Presentación3
angelafernandezfdez1999

maderasalle-120822171514-phpapp02.pdf
maderasalle-120822171514-phpapp02.pdfmaderasalle-120822171514-phpapp02.pdf
maderasalle-120822171514-phpapp02.pdf
LAURAVALENTINAMARTIN3

Tecnlogia de los materiales-maderas:
Tecnlogia de los materiales-maderas:Tecnlogia de los materiales-maderas:
Tecnlogia de los materiales-maderas:
Román Campos

blog estructura hugo machado
blog estructura hugo machado blog estructura hugo machado
blog estructura hugo machado
hugomachadoroca

Carpinteria en madera clase (1)
Carpinteria en madera clase (1)Carpinteria en madera clase (1)
Carpinteria en madera clase (1)
Doubt Layer

gmansilla,+4-La+madera+como+material+estructural.pdf
gmansilla,+4-La+madera+como+material+estructural.pdfgmansilla,+4-La+madera+como+material+estructural.pdf
gmansilla,+4-La+madera+como+material+estructural.pdf
NancyGreen29

MADERA
MADERAMADERA
MADERA
estertecno

Fusta
FustaFusta
Fusta
Avel·lí

Carpintería edificación.
Carpintería  edificación.Carpintería  edificación.
Carpintería edificación.
Charlsarq

1er corte estructura iv
1er corte estructura iv1er corte estructura iv
1er corte estructura iv
luznedygoyonechi

FACTIBILIDAD DE USOS DE MADERA DE CONSTRUCCION EN MADERA PINUS RADIADA COMO ...
FACTIBILIDAD DE USOS DE MADERA DE CONSTRUCCION EN  MADERA PINUS RADIADA COMO ...FACTIBILIDAD DE USOS DE MADERA DE CONSTRUCCION EN  MADERA PINUS RADIADA COMO ...
FACTIBILIDAD DE USOS DE MADERA DE CONSTRUCCION EN MADERA PINUS RADIADA COMO ...
Roy Dante Castillo Ventura

La madera
La maderaLa madera
La madera
isa_lanchares

283541087-MADERA-Construccion.pdf
283541087-MADERA-Construccion.pdf283541087-MADERA-Construccion.pdf
283541087-MADERA-Construccion.pdf
PedroAlvaro14

Mmaderas roger
Mmaderas rogerMmaderas roger
Mmaderas roger
Roger Farfan Orozco

3. ENCOFRADO DE MADERA FIA USMP.pdf
3. ENCOFRADO DE MADERA FIA USMP.pdf3. ENCOFRADO DE MADERA FIA USMP.pdf
3. ENCOFRADO DE MADERA FIA USMP.pdf
LUISBARRANTES26

Clase la madera
Clase la maderaClase la madera
Clase la madera
santos nina mamani


Similar a Sesión 10 Const II.pdf (20)

LA MADERA
LA MADERALA MADERA
LA MADERA

La madera
La maderaLa madera
La madera

La_madera.ppt
La_madera.pptLa_madera.ppt
La_madera.ppt

1.5 MATERIALES DE MADERA PARA GENTE QUE BUSCA MADERA
1.5 MATERIALES DE MADERA PARA GENTE QUE BUSCA MADERA1.5 MATERIALES DE MADERA PARA GENTE QUE BUSCA MADERA
1.5 MATERIALES DE MADERA PARA GENTE QUE BUSCA MADERA

Presentación3
Presentación3Presentación3
Presentación3

maderasalle-120822171514-phpapp02.pdf
maderasalle-120822171514-phpapp02.pdfmaderasalle-120822171514-phpapp02.pdf
maderasalle-120822171514-phpapp02.pdf

Tecnlogia de los materiales-maderas:
Tecnlogia de los materiales-maderas:Tecnlogia de los materiales-maderas:
Tecnlogia de los materiales-maderas:

blog estructura hugo machado
blog estructura hugo machado blog estructura hugo machado
blog estructura hugo machado

Carpinteria en madera clase (1)
Carpinteria en madera clase (1)Carpinteria en madera clase (1)
Carpinteria en madera clase (1)

gmansilla,+4-La+madera+como+material+estructural.pdf
gmansilla,+4-La+madera+como+material+estructural.pdfgmansilla,+4-La+madera+como+material+estructural.pdf
gmansilla,+4-La+madera+como+material+estructural.pdf

MADERA
MADERAMADERA
MADERA

Fusta
FustaFusta
Fusta

Carpintería edificación.
Carpintería  edificación.Carpintería  edificación.
Carpintería edificación.

1er corte estructura iv
1er corte estructura iv1er corte estructura iv
1er corte estructura iv

FACTIBILIDAD DE USOS DE MADERA DE CONSTRUCCION EN MADERA PINUS RADIADA COMO ...
FACTIBILIDAD DE USOS DE MADERA DE CONSTRUCCION EN  MADERA PINUS RADIADA COMO ...FACTIBILIDAD DE USOS DE MADERA DE CONSTRUCCION EN  MADERA PINUS RADIADA COMO ...
FACTIBILIDAD DE USOS DE MADERA DE CONSTRUCCION EN MADERA PINUS RADIADA COMO ...

La madera
La maderaLa madera
La madera

283541087-MADERA-Construccion.pdf
283541087-MADERA-Construccion.pdf283541087-MADERA-Construccion.pdf
283541087-MADERA-Construccion.pdf

Mmaderas roger
Mmaderas rogerMmaderas roger
Mmaderas roger

3. ENCOFRADO DE MADERA FIA USMP.pdf
3. ENCOFRADO DE MADERA FIA USMP.pdf3. ENCOFRADO DE MADERA FIA USMP.pdf
3. ENCOFRADO DE MADERA FIA USMP.pdf

Clase la madera
Clase la maderaClase la madera
Clase la madera


Más de ElenaPelaezBenavides

columnas r2.pdf
columnas r2.pdfcolumnas r2.pdf
columnas r2.pdf
ElenaPelaezBenavides

1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf
1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf
1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf
ElenaPelaezBenavides

Sesión 11 Const II Vidrios.pdf
Sesión 11 Const II Vidrios.pdfSesión 11 Const II Vidrios.pdf
Sesión 11 Const II Vidrios.pdf
ElenaPelaezBenavides

Sesión 13 Inst. Elect..pdf
Sesión 13 Inst. Elect..pdfSesión 13 Inst. Elect..pdf
Sesión 13 Inst. Elect..pdf
ElenaPelaezBenavides

Sesión 12 Ins. Sanit..pdf
Sesión 12 Ins. Sanit..pdfSesión 12 Ins. Sanit..pdf
Sesión 12 Ins. Sanit..pdf
ElenaPelaezBenavides

MEDICION DE DISTANCIAS TOPO I (1).pptx
MEDICION DE DISTANCIAS TOPO I (1).pptxMEDICION DE DISTANCIAS TOPO I (1).pptx
MEDICION DE DISTANCIAS TOPO I (1).pptx
ElenaPelaezBenavides

FISICO, QUIMICA DE ARCILLAS.pdf
FISICO, QUIMICA DE ARCILLAS.pdfFISICO, QUIMICA DE ARCILLAS.pdf
FISICO, QUIMICA DE ARCILLAS.pdf
ElenaPelaezBenavides

Mecanica de suelos - Juarez Badillo (1).pdf
Mecanica de suelos - Juarez Badillo (1).pdfMecanica de suelos - Juarez Badillo (1).pdf
Mecanica de suelos - Juarez Badillo (1).pdf
ElenaPelaezBenavides

Unidad VII. Clasificación de Suelos (4).pdf
Unidad VII. Clasificación de Suelos (4).pdfUnidad VII. Clasificación de Suelos (4).pdf
Unidad VII. Clasificación de Suelos (4).pdf
ElenaPelaezBenavides

Unidad VII. Clasificación de Suelos (5).pdf
Unidad VII. Clasificación de Suelos (5).pdfUnidad VII. Clasificación de Suelos (5).pdf
Unidad VII. Clasificación de Suelos (5).pdf
ElenaPelaezBenavides


Más de ElenaPelaezBenavides (10)

columnas r2.pdf
columnas r2.pdfcolumnas r2.pdf
columnas r2.pdf

1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf
1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf
1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf

Sesión 11 Const II Vidrios.pdf
Sesión 11 Const II Vidrios.pdfSesión 11 Const II Vidrios.pdf
Sesión 11 Const II Vidrios.pdf

Sesión 13 Inst. Elect..pdf
Sesión 13 Inst. Elect..pdfSesión 13 Inst. Elect..pdf
Sesión 13 Inst. Elect..pdf

Sesión 12 Ins. Sanit..pdf
Sesión 12 Ins. Sanit..pdfSesión 12 Ins. Sanit..pdf
Sesión 12 Ins. Sanit..pdf

MEDICION DE DISTANCIAS TOPO I (1).pptx
MEDICION DE DISTANCIAS TOPO I (1).pptxMEDICION DE DISTANCIAS TOPO I (1).pptx
MEDICION DE DISTANCIAS TOPO I (1).pptx

FISICO, QUIMICA DE ARCILLAS.pdf
FISICO, QUIMICA DE ARCILLAS.pdfFISICO, QUIMICA DE ARCILLAS.pdf
FISICO, QUIMICA DE ARCILLAS.pdf

Mecanica de suelos - Juarez Badillo (1).pdf
Mecanica de suelos - Juarez Badillo (1).pdfMecanica de suelos - Juarez Badillo (1).pdf
Mecanica de suelos - Juarez Badillo (1).pdf

Unidad VII. Clasificación de Suelos (4).pdf
Unidad VII. Clasificación de Suelos (4).pdfUnidad VII. Clasificación de Suelos (4).pdf
Unidad VII. Clasificación de Suelos (4).pdf

Unidad VII. Clasificación de Suelos (5).pdf
Unidad VII. Clasificación de Suelos (5).pdfUnidad VII. Clasificación de Suelos (5).pdf
Unidad VII. Clasificación de Suelos (5).pdf


Último

Diapositivas-Diseño-de-Afirmado en caminos de BVT
Diapositivas-Diseño-de-Afirmado en caminos de BVTDiapositivas-Diseño-de-Afirmado en caminos de BVT
Diapositivas-Diseño-de-Afirmado en caminos de BVT
DamianAlfaroFlores

MÉTODOS ENERGETICOS MECANICA DE SOLIDOS - INGENIERIA MECANICA
MÉTODOS ENERGETICOS MECANICA DE SOLIDOS - INGENIERIA MECANICAMÉTODOS ENERGETICOS MECANICA DE SOLIDOS - INGENIERIA MECANICA
MÉTODOS ENERGETICOS MECANICA DE SOLIDOS - INGENIERIA MECANICA
CSARADRINVALLE

Proyecto Final - Cálculo Aplicado a la Física 3
Proyecto Final - Cálculo Aplicado a la Física 3Proyecto Final - Cálculo Aplicado a la Física 3
Proyecto Final - Cálculo Aplicado a la Física 3
giovannisacsa

Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...
Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...
Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...
KEVINYOICIAQUINOSORI

Revista de electrónica digital del CIP 01
Revista de electrónica digital del CIP 01Revista de electrónica digital del CIP 01
Revista de electrónica digital del CIP 01
EdwinAcosta73

Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptxFerreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
AngieIsabella1

INFORME DE VARIACION DE COSTOS DE LA INSTITUCION EDUCATIVA
INFORME DE VARIACION DE COSTOS DE LA INSTITUCION EDUCATIVAINFORME DE VARIACION DE COSTOS DE LA INSTITUCION EDUCATIVA
INFORME DE VARIACION DE COSTOS DE LA INSTITUCION EDUCATIVA
erickhuatucolizano

Indicadores de mantenimiento, guia para la construccion de indicadores basico...
Indicadores de mantenimiento, guia para la construccion de indicadores basico...Indicadores de mantenimiento, guia para la construccion de indicadores basico...
Indicadores de mantenimiento, guia para la construccion de indicadores basico...
ZeirFernandoMorales

ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdfELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ANGGELA ESCOBAR

Arquitecto Rectificación de deslindes Viña del Mar
Arquitecto Rectificación de deslindes Viña del MarArquitecto Rectificación de deslindes Viña del Mar
Arquitecto Rectificación de deslindes Viña del Mar
Juan Luis Menares, Arquitecto

Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...
Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...
Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...
%$A19%

Presentacion Demodulador FM comercial.pptx
Presentacion Demodulador FM comercial.pptxPresentacion Demodulador FM comercial.pptx
Presentacion Demodulador FM comercial.pptx
YassielDelCarmenYdcq

GRUPO 7 PPT ANÁLISIS DE SITUACIÓN ACTUAL Y MEJORAS EN EL SECTOR INMOBILIARIO...
GRUPO  7 PPT ANÁLISIS DE SITUACIÓN ACTUAL Y MEJORAS EN EL SECTOR INMOBILIARIO...GRUPO  7 PPT ANÁLISIS DE SITUACIÓN ACTUAL Y MEJORAS EN EL SECTOR INMOBILIARIO...
GRUPO 7 PPT ANÁLISIS DE SITUACIÓN ACTUAL Y MEJORAS EN EL SECTOR INMOBILIARIO...
RonalHuaracaSolano

EJEMPLO DIAPOSITIVAS ANALISIS DE PROBLEMAS QUE ENFRENTAN LAS ORGANIZACIONES E...
EJEMPLO DIAPOSITIVAS ANALISIS DE PROBLEMAS QUE ENFRENTAN LAS ORGANIZACIONES E...EJEMPLO DIAPOSITIVAS ANALISIS DE PROBLEMAS QUE ENFRENTAN LAS ORGANIZACIONES E...
EJEMPLO DIAPOSITIVAS ANALISIS DE PROBLEMAS QUE ENFRENTAN LAS ORGANIZACIONES E...
GABRIELISAACCHIRITOC

Presentación Equipo Médico Angiografo.pptx
Presentación Equipo Médico Angiografo.pptxPresentación Equipo Médico Angiografo.pptx
Presentación Equipo Médico Angiografo.pptx
ClinicaSagradaFamili4

PROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptx
PROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptxPROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptx
PROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptx
SimonGarragateNavarr

Trabajo fisica 2.0.pptx.................
Trabajo fisica 2.0.pptx.................Trabajo fisica 2.0.pptx.................
Trabajo fisica 2.0.pptx.................
diegocosta06msncom

Solucionario examen final 2023.20 TIPO C.pdf
Solucionario examen final 2023.20 TIPO C.pdfSolucionario examen final 2023.20 TIPO C.pdf
Solucionario examen final 2023.20 TIPO C.pdf
CLEVERCRISTIANVILLAR

Modelos de dispersión y distribución de contaminantes en el ambiente.pdf
Modelos de dispersión y distribución de contaminantes en el ambiente.pdfModelos de dispersión y distribución de contaminantes en el ambiente.pdf
Modelos de dispersión y distribución de contaminantes en el ambiente.pdf
arbuenolazo

SOLUCIONARIO DEL LIBRO MECANICA DE MATERIAS 6TA. EDICION DE BEER CAHP 4.
SOLUCIONARIO DEL LIBRO MECANICA DE MATERIAS 6TA. EDICION DE  BEER CAHP 4.SOLUCIONARIO DEL LIBRO MECANICA DE MATERIAS 6TA. EDICION DE  BEER CAHP 4.
SOLUCIONARIO DEL LIBRO MECANICA DE MATERIAS 6TA. EDICION DE BEER CAHP 4.
yissel peña


Último (20)

Diapositivas-Diseño-de-Afirmado en caminos de BVT
Diapositivas-Diseño-de-Afirmado en caminos de BVTDiapositivas-Diseño-de-Afirmado en caminos de BVT
Diapositivas-Diseño-de-Afirmado en caminos de BVT

MÉTODOS ENERGETICOS MECANICA DE SOLIDOS - INGENIERIA MECANICA
MÉTODOS ENERGETICOS MECANICA DE SOLIDOS - INGENIERIA MECANICAMÉTODOS ENERGETICOS MECANICA DE SOLIDOS - INGENIERIA MECANICA
MÉTODOS ENERGETICOS MECANICA DE SOLIDOS - INGENIERIA MECANICA

Proyecto Final - Cálculo Aplicado a la Física 3
Proyecto Final - Cálculo Aplicado a la Física 3Proyecto Final - Cálculo Aplicado a la Física 3
Proyecto Final - Cálculo Aplicado a la Física 3

Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...
Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...
Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...

Revista de electrónica digital del CIP 01
Revista de electrónica digital del CIP 01Revista de electrónica digital del CIP 01
Revista de electrónica digital del CIP 01

Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptxFerreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptx

INFORME DE VARIACION DE COSTOS DE LA INSTITUCION EDUCATIVA
INFORME DE VARIACION DE COSTOS DE LA INSTITUCION EDUCATIVAINFORME DE VARIACION DE COSTOS DE LA INSTITUCION EDUCATIVA
INFORME DE VARIACION DE COSTOS DE LA INSTITUCION EDUCATIVA

Indicadores de mantenimiento, guia para la construccion de indicadores basico...
Indicadores de mantenimiento, guia para la construccion de indicadores basico...Indicadores de mantenimiento, guia para la construccion de indicadores basico...
Indicadores de mantenimiento, guia para la construccion de indicadores basico...

ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdfELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf

Arquitecto Rectificación de deslindes Viña del Mar
Arquitecto Rectificación de deslindes Viña del MarArquitecto Rectificación de deslindes Viña del Mar
Arquitecto Rectificación de deslindes Viña del Mar

Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...
Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...
Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...

Presentacion Demodulador FM comercial.pptx
Presentacion Demodulador FM comercial.pptxPresentacion Demodulador FM comercial.pptx
Presentacion Demodulador FM comercial.pptx

GRUPO 7 PPT ANÁLISIS DE SITUACIÓN ACTUAL Y MEJORAS EN EL SECTOR INMOBILIARIO...
GRUPO  7 PPT ANÁLISIS DE SITUACIÓN ACTUAL Y MEJORAS EN EL SECTOR INMOBILIARIO...GRUPO  7 PPT ANÁLISIS DE SITUACIÓN ACTUAL Y MEJORAS EN EL SECTOR INMOBILIARIO...
GRUPO 7 PPT ANÁLISIS DE SITUACIÓN ACTUAL Y MEJORAS EN EL SECTOR INMOBILIARIO...

EJEMPLO DIAPOSITIVAS ANALISIS DE PROBLEMAS QUE ENFRENTAN LAS ORGANIZACIONES E...
EJEMPLO DIAPOSITIVAS ANALISIS DE PROBLEMAS QUE ENFRENTAN LAS ORGANIZACIONES E...EJEMPLO DIAPOSITIVAS ANALISIS DE PROBLEMAS QUE ENFRENTAN LAS ORGANIZACIONES E...
EJEMPLO DIAPOSITIVAS ANALISIS DE PROBLEMAS QUE ENFRENTAN LAS ORGANIZACIONES E...

Presentación Equipo Médico Angiografo.pptx
Presentación Equipo Médico Angiografo.pptxPresentación Equipo Médico Angiografo.pptx
Presentación Equipo Médico Angiografo.pptx

PROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptx
PROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptxPROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptx
PROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptx

Trabajo fisica 2.0.pptx.................
Trabajo fisica 2.0.pptx.................Trabajo fisica 2.0.pptx.................
Trabajo fisica 2.0.pptx.................

Solucionario examen final 2023.20 TIPO C.pdf
Solucionario examen final 2023.20 TIPO C.pdfSolucionario examen final 2023.20 TIPO C.pdf
Solucionario examen final 2023.20 TIPO C.pdf

Modelos de dispersión y distribución de contaminantes en el ambiente.pdf
Modelos de dispersión y distribución de contaminantes en el ambiente.pdfModelos de dispersión y distribución de contaminantes en el ambiente.pdf
Modelos de dispersión y distribución de contaminantes en el ambiente.pdf

SOLUCIONARIO DEL LIBRO MECANICA DE MATERIAS 6TA. EDICION DE BEER CAHP 4.
SOLUCIONARIO DEL LIBRO MECANICA DE MATERIAS 6TA. EDICION DE  BEER CAHP 4.SOLUCIONARIO DEL LIBRO MECANICA DE MATERIAS 6TA. EDICION DE  BEER CAHP 4.
SOLUCIONARIO DEL LIBRO MECANICA DE MATERIAS 6TA. EDICION DE BEER CAHP 4.


Sesión 10 Const II.pdf

  • 1. Carpintería de Madera Dr. Ing° Yrma del Carmen Capuñay Capuñay. CONSTRUCCION II
  • 2. Competencias:  Conocer las características, detalles y usos en carpintería de madera.  Conocer el proceso de instalación de elementos de madera in situ.  Reconocer las especificaciones técnicas y aplicación de la normatividad pertinente en carpintería de madera.
  • 6. La madera, esta formada por un conjunto de células que constituyen un organismo vivo, el árbol. La formación de la madera se debe a una capa generatriz, llamada cámbiun, situada entre la corteza y el resto del tronco. En los ciclos vegetativos se forman los anillos. Cada uno de estos, corresponde a una época de crecimiento anual. Como cada anillos nos marca un ciclo vegetativo de un año, podemos saber la edad de un árbol contando sus anillos.
  • 7. PROCESO DE OBTENCIÓN DE LA MADERA Tala: Consiste en cortar el tronco del árbol y derribarlo. Previamente deben seleccionarse los árboles más altos y luego repoblar la zona. Descortezado y eliminación de ramas: Normalmente solo se aprovecha el tronco del árbol, por lo que es necesario quitarle las cortezas y las ramas. • Veamos el proceso que se sigue desde la extracción de la madera de los bosques como materia prima hasta la obtención de tablones como material que ha de ser trabajado. Aserrado: Consiste en cortar los troncos a una longitud determinada. Así como se formaran tablones cuadrados y tablas, de forma que se aproveche al máximo la madera. El serrín que se obtiene servirá para la industria del papel y tableros de aglomerado.
  • 8.  Secado natural.- consiste en almacenar los tableros apilados, protegidos de la acción directa de la lluvia y el sol, de forma que queden espacios libres entre ellos por los que puede circular el aire. El inconveniente de este procedimiento es que es muy lento, puede durar meses o incluso años.  Secado artificial.- consiste en introducir la madera en grandes cámaras (secadores) en las que se inyectan corrientes de aire cálido y seco. Este sistema es mucho más rápido y eficaz que el natural; por el contrario, resulta más caro y requiere instalaciones especiales. Secado: Eliminación de la humedad de la madera, y puede ser:
  • 9. •Parte interior del tronco con, mayor resistencia mecánica y durabilidad. Las capas externas van convirtiéndose en duramen con el paso del tiempo. DURAMEN •Capa existente entre la albura (madera mas reciente) y la corteza que es la base para el crecimiento en espesor del tronco. CÁMBIUM •Parte de la corteza viva, filamentosa y de poca resistencia. CORTEZA INTERNA •Capa exterior que envuelve el tronco y protege la vida del árbol CORTEZA EXTERNA
  • 10. CARACTERISTICAS FISICAS • Las duras tienen un color mas oscuro o intenso; las maderas blandas tienen colores mas blancos. COLOR • Depende del tamaño de los poros, condiciona el tratamiento necesario antes de pintarla, barnizarla. TEXTURA • Orientación de las capas que forman la madera. Según como sea la madera requerirá tratamientos de acabados diferentes. VETEADO • Es la relación que existe entre el peso de la madera y su volumen. Cuando mayor es mas pesado y resistente es la madera. DENSIDAD • Facilidad de hendirse o partirse HENDIBILIDAD
  • 11. • Resistencia a ser penetrada, cortada o lijada. DUREZA • Facilidad para doblarse. Depende del grado de humedad FLEXIBILIDAD • Varia por la especie y por la forma de secado. Influye las alternativas de humedad y sequedad. DURABILIDAD • La madera cambia de volumen al variar su contenido de humedad. CONTRACCCION • La madera se dilata con el calor y se contrae con el frio. DILATACION TERMICA
  • 12. DENSIDAD Y CONTENIDO DE LA HUMEDAD Densidad: es la relación entre la masa (m) de una pieza de madera con su volumen (v) y se la expresa en gramos por centímetro cúbico. d= m / v La densidad se relaciona directamente con otras propiedades de la madera. Proporciona una primera indicación acerca de su comportamiento probable frente a la absorción y perdida de agua y su correspondiente grado de variación dimensional bajo el punto de saturación de las fibras. Contenido de Humedad: es la cantidad de agua presente en la madera; se expresa como porcentaje del peso de la madera seca o anhidra y se calcula mediante la formula siguiente: CH (%)= (Pi - Po)/Po X 100
  • 13. Las maderas arden, lo cual desde el punto de su utilización como combustible, es una cualidad, pero para su empleo en la construcción y decoración es un defecto. Son maderas muy inflamables: Pino Abeto Sauce Aliso Casi todas ellas son maderas resinosas.
  • 14. Los componentes químicos principales forman el 97% de la madera Celulosa 40 – 60 % Hemicelulosa 15 – 35% Lignina Resinosas 28 – 41 % Frondosas 18 – 25% Otros componentes secundarios que forman del 3 al 10% de la madera son resinas, grasas sustancias tanínicas, etc.
  • 15. Según la Norma E.010 del RNE 1. AGRUPAMIENTO Se da un Agrupamiento para madera Estructural por su: Densidad Básica Módulo de Elasticidad
  • 16. Esfuerzos admisibles También existe una manera de que se incorpore alguna otra especie a estos grupos para lo cual se sigue un procedimiento y así a la vez un registro :
  • 17. PROYECTO - USO DE MADERA EN EJECUCION DE OBRA Los planos del proyecto estructural deberán contener información completa de la ubicación, nomenclatura y dimensiones de los componentes, elementos y detalles. Los planos contendrán información para la fabricación de cada una de sus partes, así como vistas, ampliaciones y detalles necesarios. Los planos indicarán también la calidad de los materiales, grupo estructural al que pertenece la madera, materiales de los elementos de unión, la capacidad portante del terreno y la sobrecarga de diseño. CONSIDERACIONES La madera aserrada deberá estar seca a un contenido de humedad en equilibrio con el ambiente donde va ser instalada y en ningún caso se excederá de un contenido de humedad del 22% (Norma ITINTEC 251.104).
  • 18. TIPOS DE MADERA A USAR SEGÚN REQUERIMIENTO MADERA ASERRADA DE USO ESTRUCTURAL Se domina así a la madera escuadrada cuya función es básicamente resistente. MADERA ROLLIZA DE USO ESTRUCTURAL Se denomina madera rolliza a la madera utilizada en forma cilíndrica con o sin corteza MADERA LAMINADA ENCOLADA Se define como madera laminada al material estructural obtenido de la unión de tablas entre sí mediante el uso de adhesivos, con el grano esencialmente paralelo al eje del elemento y que funciona como una sola unidad. El contenido de humedad promedio deberá se entre 8 a 12%, no debiendo las tablas tener diferencias en su contenido de humedad mayores que el 5%.
  • 19. ESTABILIDAD DE LA MADERA Los elementos de sección rectangular tales como vigas, viguetas o similares deben arriostrarse adecuadamente para evitar el pandeo lateral de las fibras en compresión. Como referencia podrán usarse las siguientes recomendaciones para asegurar un arriostramiento adecuado.
  • 20. ENTREPISOS Y TECHOS DE MADERA Los entablados, entablonados y tableros utilizados en techos, podrán diseñarse para resistir cargas uniformemente distribuidas. Los entablados, entablonados y tableros, destinados a entrepisos deberán diseñarse adicionalmente para resistir cargas concentradas, según su naturaleza, como mínimo de 70 kg. Los entablados en entrepiso deberán tener un espesor mínimo de 18 mm, en caso de utilizarse tableros a base de madera el espesor mínimo será de 12 mm . Cuando se utilicen entrepisos mixtos, con losa de concreto u otro material, deberán utilizarse conectores apropiados que garanticen un comportamiento integrado.
  • 21. MUROS DE CORTE, CARGA LATERAL SISMO O VIENTO Las recomendaciones, para la Norma, de esta sección son aplicables a edificaciones relativamente pequeñas, de uno o dos pisos, que resisten todas las cargas laterales promedio de muros de corte. Los muros de corte de una edificación deben estar dispuestos en dos direcciones ortogonales, con espaciamiento menores de 4 m en cada dirección. La distribución de estos elementos debe ser más o menos uniforme, con rigideces aproximadamente proporcionales a sus áreas de influencia. Si los espaciamientos de los muros son mayores que 4 m y la flexibilidad en planta de los diagramas (entrepisos, techos, etc.) es tal que no garantice un comportamiento en conjunto, este procedimiento no es aplicable.
  • 22. Tablas de resistencia y rigidez para Muros
  • 23. 8.1 Uniones Clavadas 8.1.1 Espesores mínimos y penetración de los clavos 8.1.1.1 Simple Cizallamiento Uniones
  • 24. 8.1.2 Doble Cizallamiento 8.1.1 Espaciamientos mínimos entre clavos
  • 25. SEGÚN SU DUREZA DURISIMAS • Ébano, boj encina. DURAS Cerezo, arce, olmo, roble SEMIDURAS Haya, nogal, castaño, peral, plátano. BLANDAS • Abeto, abedul, alijo, pino. MUY BLANDAS • Pino de América, chopo, tilo, sauce, balsa.
  • 26. ARTIFICIALES Se consideran artificiales las obtenidas con maderas de baja calidad. Las ventajas son: economía, tamaño y variedad de grosores. Se obtiene encolando chapas de madera en capas sucesivas. Se fabrica con virutass de madera mezcladas con cola. Se elabora con pulpa de madera blanda sometida a altas presiones. Se fabrican con listones o tablas de madera del mismo tipo, encolados y recubiertos por ambas caras con chapas de madera. CONTRACHAPADO AGLOMERADO Táblex/ DM LISTONADO
  • 27. 27 Principales aplicaciones de la madera en la construcción
  • 28. USOS GENERALES • Carpintería • Construcción • Ebanistería • Marquetería • Elementos de decoración
  • 30. TIPOS DE MADERAS • Maderas naturales. • Tableros manufacturados (Se fabrican a partir de maderas de baja calidad o de los restos del aserrado de los árboles). » Contrachapado (Se obtiene encolando chapas de diferentes clases de madera en capas sucesivas de modo que las fibras sigan direcciones perpendiculares entre sí.) » Aglomerado (Se obtiene a partir de pequeñas virutas, o serrín, encoladas a presión en una proporción de 50% virutas y 50% cola. Se fabrican de diferentes tipos en función del tamaño de sus partículas, de su distribución por todo el tablero, así como por el adhesivo empleado para su fabricación). » Conglomerado (Es una plancha de fragmentos de madera, mezclados con cola y prensados Los muebles más económicos suelen estar hechos de este material). Las vamos a clasificar siguiendo el punto de vista de su grado de manipulación en dos grandes grupos:
  • 31. VISTA PANORÁMICADEL TALLER DE CARPINTERÍA: MÁQUINAS QUE SE UTILIZAN EN LA INDÚSTRIA DE LA MADERA. MAQUINARIA USADA PARA TRABAJAR LA MADERA
  • 32. BANCO DE TRABAJO TRADICIONAL DE CARPINTERÍA.
  • 33. TALLER DE CARPINTERÍA. A LA IZQUIERDA DE LA IMAGEN HAY UNA ESTANTERIA CON EQUIPOS DIVERSOS Y A LA DERECHA HAY UN PANEL DE HERRAMIENTAS BÁSICAS PARAEL TRABAJO DE LAMADERA.
  • 34. AQUÍ OBSERVAMOS UNA SIERRA DE CINTA O BANDA. ESTA MÁQUINA SE USA PRINCIPALMENTE EN UN TALLER DE CARPINTERÍA PARA CORTES PARALELOS Y TRANSVERSALES.
  • 35. SE OBSERVA EL RECAMBIO DE SIERRA DE BANDA O CINTA.
  • 36. MÁQUINA UNIVERSAL ESTA MÁQUINA REALIZA LAS FUNCIONES DE TALADRO Y CEPILLADORA.
  • 37. HOJA REPUESTO PARA MAQUINA SIERRA CIRCULAR
  • 41. MÁQUINA TUPÍ FRESADORA. ESTA MÁQUINA SE UTILIZA PARA PRODUCIR GRAN VARIEDAD DE PIEZAS MOLDEADAS
  • 42. FRESAS PARAACOPLAR A LA MÁQUINA TUPÍ FRESADORA.
  • 43. MÁQUINA CON ACCESORIOS PARA CORTAR TABLEROS A ESCUADRA.
  • 44. CEPILLADO CON LA MÁQUINA LIJADORA VIBRADORA PARA AFINAR LA SUPERFÍCIE DEL TABLERO.
  • 45. ATORNILLANDO TORNILLOS TIRAFONDOS EN UNA PIEZA DE MADERA (AGLOMERADO)
  • 46. CLAVADORA NEUMÁTICA. MÁQUINA HERRAMIENTAQUE FUNCIONA CON AIRE COMPRIMIDO SUMINISTRADO POR UN COMPRESOR.
  • 47. La ebanistería es una especialización de la carpintería orientada a la construcción fina de muebles. El término procede de la madera ébano, un tipo precioso de madera dura y pesada de color negra. La ebanistería produce muebles mejor acabados y se complementa con la manufactura de algunas piezas a mano como es el tallado, el torneado y otras técnicas. TRABAJOS EN MADERA EBANISTERIA
  • 48. TORNEADO Permite transformar la madera en piezas de forma geométrica por revolución, es decir haciendo girar la pieza a mecanizar (sujeta en el cabezal) mientras una o varias herramientas de corte son empujadas en un movimiento regulado de avance contra la superficie de la pieza.
  • 49. El tupí, acanaladora o fresadora es una máquina herramienta para el trabajo con madera, muy habitual en los talleres. Permite realizar diversas operaciones, como la moldurado y el pulido o rebaje de cantos. Consta de un eje vertical giratorio, llamado flecha, impulsado por un motor. La flecha provee herramientas de corte, conocidas como fresas o cuchillas. FRESADO
  • 51. UNIONES Y ENSAMBLES Ensambles de caja y espiga Ensambles longitudinales Unión de ranura y lengüeta
  • 52. Ensambles de horquilla: Ensambles a media madera UNIONES Y ENSAMBLES
  • 54. TRABAJOS REALIZADOS EN EL TALLER DE CARPINTERÍA. IMAGEN DEL REMATE FINAL DE UNA BARANDILLA.
  • 56. IMAGEN DE PUERTA CON ARCO SUPERIOR
  • 59. EJERCICIO (Considere Puerta Contraplacada)
  • 60. EJERCICIO (Calcular el costo de madera Cedro para la puerta mostrada. Considere espiga pasante y S/. 4.20/p2 de madera.)
  • 61. Ahora veamos que nos muestra el video con respecto a la sesión de clase tratada. http://www3.vivienda.gob.pe/dnc/archivos/difusion/eventos /2012/TOTAL/7.%20Norma%20E.010%20%20Madera.pdf
  • 62. TRABAJOS PRELIMINARES CONDICIONES DEL TERRENO Existen 2 factores que pueden afectar el costo de la construcción de una casa y que tienen una relación directa en la apariencia final de la misma, estos factores son: Las condiciones del subsuelo La ubicación de la casa en el lote Antes de empezar a excavar, las condiciones del subsuelo deben ser determinadas por la comparación con otras construcciones que hayan sido construidas en la misma zona y por sondeos.
  • 63. PREPARACION Y LIMPIEZA DEL TERRENO Para poder iniciar los trabajos del trazo de la casa, será necesario limpiar el terreno de la siguiente forma: Quitar y/o proteger arboles que lleguen a estorbar el proyecto así como extraer las raíces. Remover rocas si es necesario. Retirar cimentaciones antiguas. Desmontar los arbustos o maleza que estorbe la construcción de la casa TRAZO Y NIVELACION Para el trazo, bastara seguir los procedimientos que dicha la practica normal tal es el caso de utilizar estacas de madera e hilos o, si el caso lo amerita, se utilizara un transito.
  • 64. CIMIENTOS Una de las ventajas del uso del madera en la construcción de edificios es el bajo costo de la cimentación, como resultado del reducido peso de la estructura. Algunos aspectos particulares que se deben tomar en cuenta al diseñar los cimientos de estructuras de madera con que éstas estén adecuadamente ancladas a los cimientos , que estén los suficientemente alejadas del suelo (15 a 20 cm o más para que los efectos perjudiciales de la humedad sean mínimos y, además, tomar medidas para evitar el ataque de organismos dañinos.
  • 65. Debido a que la estructura de la casa es de madera, solo requiere de una cimentación más ligera, en comparación a la normal para casas de material noble (cemento y ladrillo), ya que soporta una carga más liviana. Lo recomendable para el cimiento es hacerlo con vaciado de concreto de unos 20cm a 40cm de espesor como promedio. La mezcla deberá ser homogénea y vibrarla para que se distribuya homogéneamente en el área de influencia. Los pilares alejados deberán descansar en las zapatas. En la parte del cimiento se deberá prevenir las instalaciones de agua y desagüe.
  • 66. En esta parte se debe dejar los puntos y líneas para tuberías de PVC para pasar las instalaciones eléctricas, agua, comunicaciones, etc.
  • 67. Una vez terminado la fase de la cimentación el primer elemento de transformación entre la losa de cimiento y el muro será de madera debidamente tratada para soportar elementos húmedos, soportar el calor e impermeabilizarla. Se prosigue con anclar la estructura o esqueleto base de madera. Este esqueleto esta conformado por una estructura de vigas de madera debidamente descansadas en el durmiente de la primera planta. Como alternativa, los muros de la casa podrán estar conformados por tableros prefabricados en fibra de madera. Los marcos de estos muros se preparan en el lugar y a medida que se van instalando sirven de apoyo para las estructuras superiores.
  • 68. Pueden distinguirse tres tipos de sistemas de piso con madera contraplacada, cuyas características principales se reseñan a continuación: Pisos en los que materiales de acabado con cierta rigidez (suela, parquet o concreto) se apoyan directamente sobre la cubierta de los tableros. Pisos con doble capa de panel estructural. En esta modalidad, sobre la cubierta estructural se tiende una capa de madera contrachapada, generalmente de 6.4 a 12.7 mm (1/4 a ½ “) de grosor. Cubiertas con paneles estructurales que, además, proporcionan una superficie apropiada para la colocación de materiales flexibles. Pueden fabricarse tableros estructurales que cumplan con la doble función de cubierta estructural y base para la colocación de acabados de piso flexibles, como el linóleo, la loseta vinílica o asfáltica y las alfombras. De esta forma se evita la necesidad de usar una segunda capa de madera contrachapada.
  • 69. En el diseño de los muros intervienen, además de las consideraciones estructurales, otros aspectos. Los muros exteriores protegen a los edificios de la intemperie, los interiores definen los espacios destinados a diversos usos; deben ser duraderos y estéticamente aceptables, contribuir a mantener un ambiente grato con un mínimo de energía, evitar la entrada de agua de lluvia, disponer de una razonable resistencia a los incendios y contar con suficiente aislamiento acústico; a veces también es necesario prever el espacio para alojar los ductos para los distintos tipos de instalaciones.
  • 70. Seguidamente se coloca el techo, recomendándose también materiales prefabricados en madera con uniones metálicas. El sellado del techo o cubierta se puede realizar con innumerables elementos, desde tejados de barro hasta sellado asfaltico. Pero se recomienda utilizar tejas de madera de preferencia de cedro rojo o similar.
  • 71. Para el revestimiento interior de la casa de madera se sugiere y recomienda el machihembrado o madera cara vista. También los materiales en seco como el cartón mezclado con yeso. Contra placas prefabricadas y que tengan protección contra incendios.
  • 72. Para la parte exterior se debe usar elementos o materiales tratados contra la humedad, el sol. Y deberán tener tratamiento térmico. Sobre esto se reviste con tablas de madera cara vista, para fachada, pino, cedro, caoba, etc.
  • 73. Para finalizar se deberá contratar a un electricista para todas las instalaciones eléctricas pendientes. Se procederá también al pavimento de áreas comunes de transito y darle los acabados a gusto del cliente y con materiales diversos existentes en el mercado.
