Este documento describe cómo los sistemas de información geográfica (SIG) pueden aplicarse al transporte urbano para modelar la demanda, oferta y red de transporte de una ciudad. Explica que TransCAD es un software SIG que permite modelar el sistema de transporte mediante el uso de matrices, redes y sistemas de rutas. Además, detalla cómo se puede hacer un inventario del sistema de transporte público empleando SIG.

1. Prof. Jorge Lusitano APLICACIONES AL TRANSPORTE URBANO POSTGRADO EN TRANSPORTE URBANO UNIVERSIDAD SIMÓN BOLÍVAR SISTEMAS DE INFORMACIÓN GEOGRÁFICA APLICADOS AL TRANSPORTE URBANO

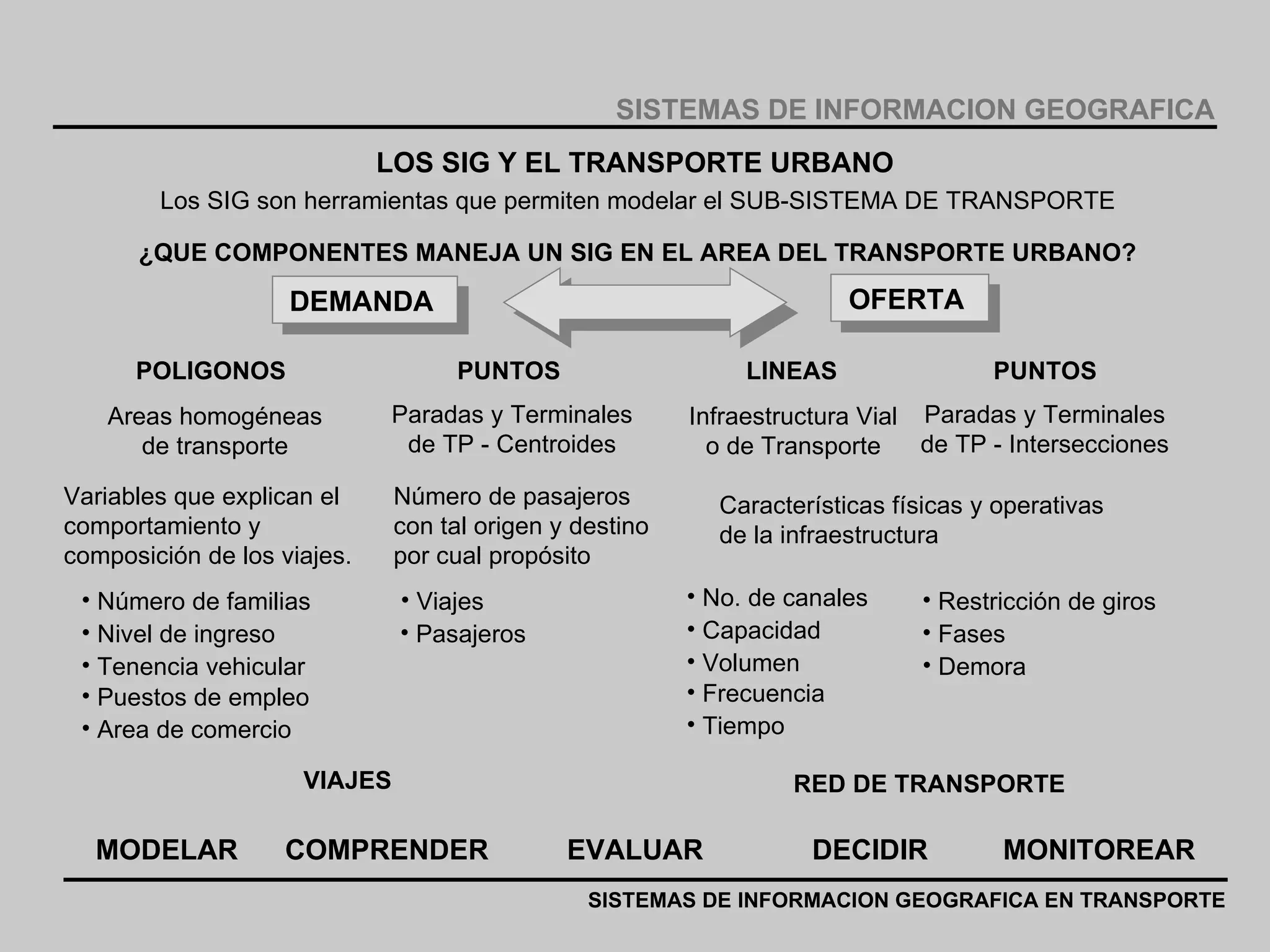

2. LOS SIG Y EL TRANSPORTE URBANO Los SIG son herramientas que permiten modelar el SUB-SISTEMA DE TRANSPORTE ¿QUE COMPONENTES MANEJA UN SIG EN EL AREA DEL TRANSPORTE URBANO? DEMANDA OFERTA PUNTOS Areas homogéneas de transporte Paradas y Terminales de TP - Centroides RED DE TRANSPORTE LINEAS PUNTOS Infraestructura Vial o de Transporte Paradas y Terminales de TP - Intersecciones VIAJES MODELAR EVALUAR COMPRENDER DECIDIR MONITOREAR POLIGONOS SISTEMAS DE INFORMACION GEOGRAFICA SISTEMAS DE INFORMACION GEOGRAFICA EN TRANSPORTE Variables que explican el comportamiento y composición de los viajes. Número de familias Nivel de ingreso Tenencia vehicular Puestos de empleo Area de comercio Características físicas y operativas de la infraestructura No. de canales Capacidad Volumen Frecuencia Tiempo Restricción de giros Fases Demora Número de pasajeros con tal origen y destino por cual propósito Viajes Pasajeros

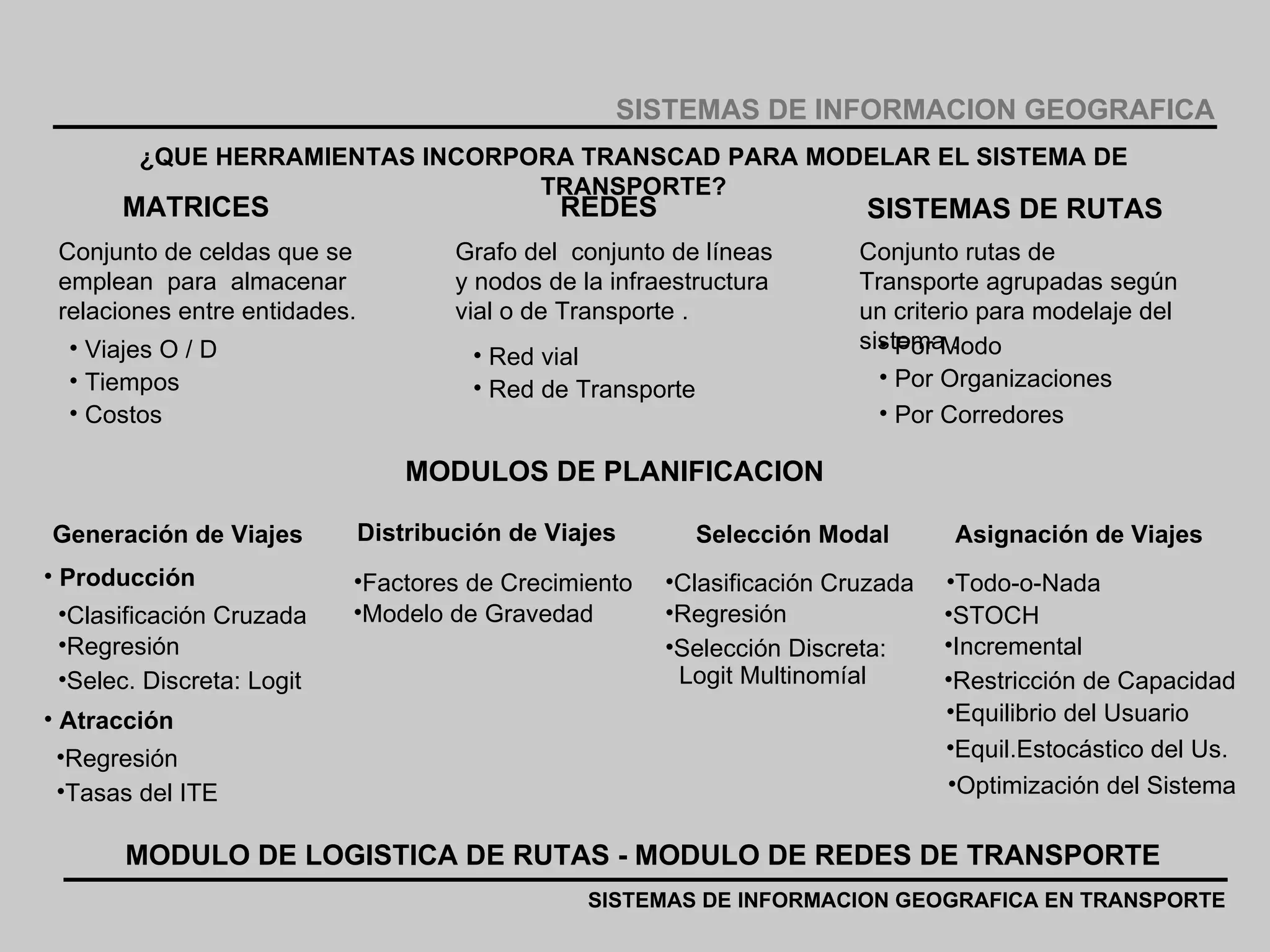

3. ¿QUE HERRAMIENTAS INCORPORA TRANSCAD PARA MODELAR EL SISTEMA DE TRANSPORTE? MATRICES REDES SISTEMAS DE RUTAS MODULOS DE PLANIFICACION Generación de Viajes Distribución de Viajes Selección Modal Asignación de Viajes MODULO DE LOGISTICA DE RUTAS - MODULO DE REDES DE TRANSPORTE SISTEMAS DE INFORMACION GEOGRAFICA SISTEMAS DE INFORMACION GEOGRAFICA EN TRANSPORTE Conjunto de celdas que se emplean para almacenar relaciones entre entidades. Viajes O / D Tiempos Costos Grafo del conjunto de líneas y nodos de la infraestructura vial o de Transporte . Red vial Red de Transporte Conjunto rutas de Transporte agrupadas según un criterio para modelaje del sistema . Por Modo Por Organizaciones Por Corredores Producción Clasificación Cruzada Regresión Selec. Discreta: Logit Atracción Regresión Tasas del ITE Factores de Crecimiento Modelo de Gravedad Clasificación Cruzada Regresión Selección Discreta: Logit Multinomíal Todo-o-Nada STOCH Incremental Restricción de Capacidad Equilibrio del Usuario Equil.Estocástico del Us. Optimización del Sistema

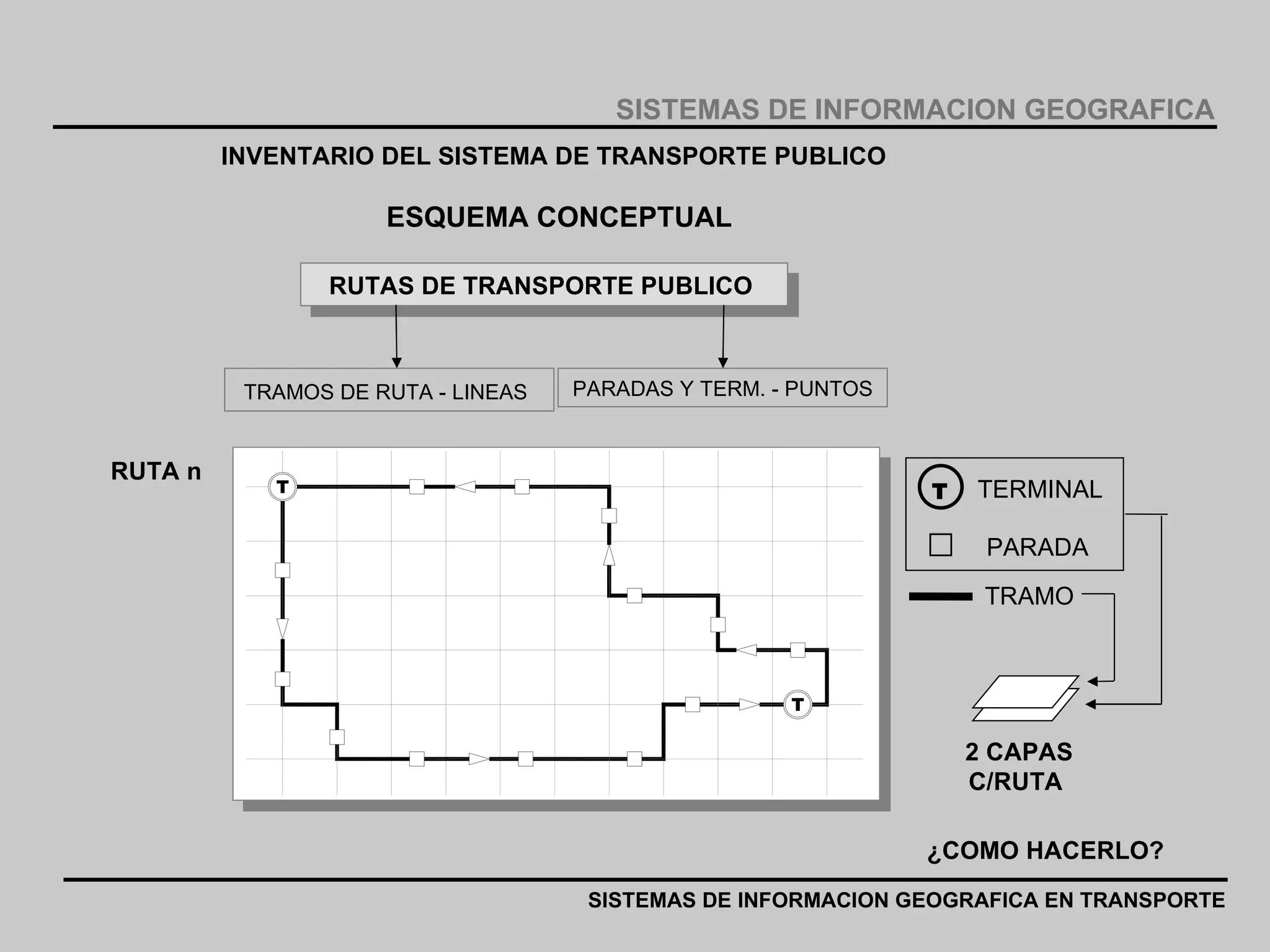

4. INVENTARIO DEL SISTEMA DE TRANSPORTE PUBLICO RUTAS DE TRANSPORTE PUBLICO ¿COMO HACERLO? ESQUEMA CONCEPTUAL SISTEMAS DE INFORMACION GEOGRAFICA SISTEMAS DE INFORMACION GEOGRAFICA EN TRANSPORTE TRAMOS DE RUTA - LINEAS T TERMINAL PARADA TRAMO RUTA n 2 CAPAS C/RUTA PARADAS Y TERM. - PUNTOS

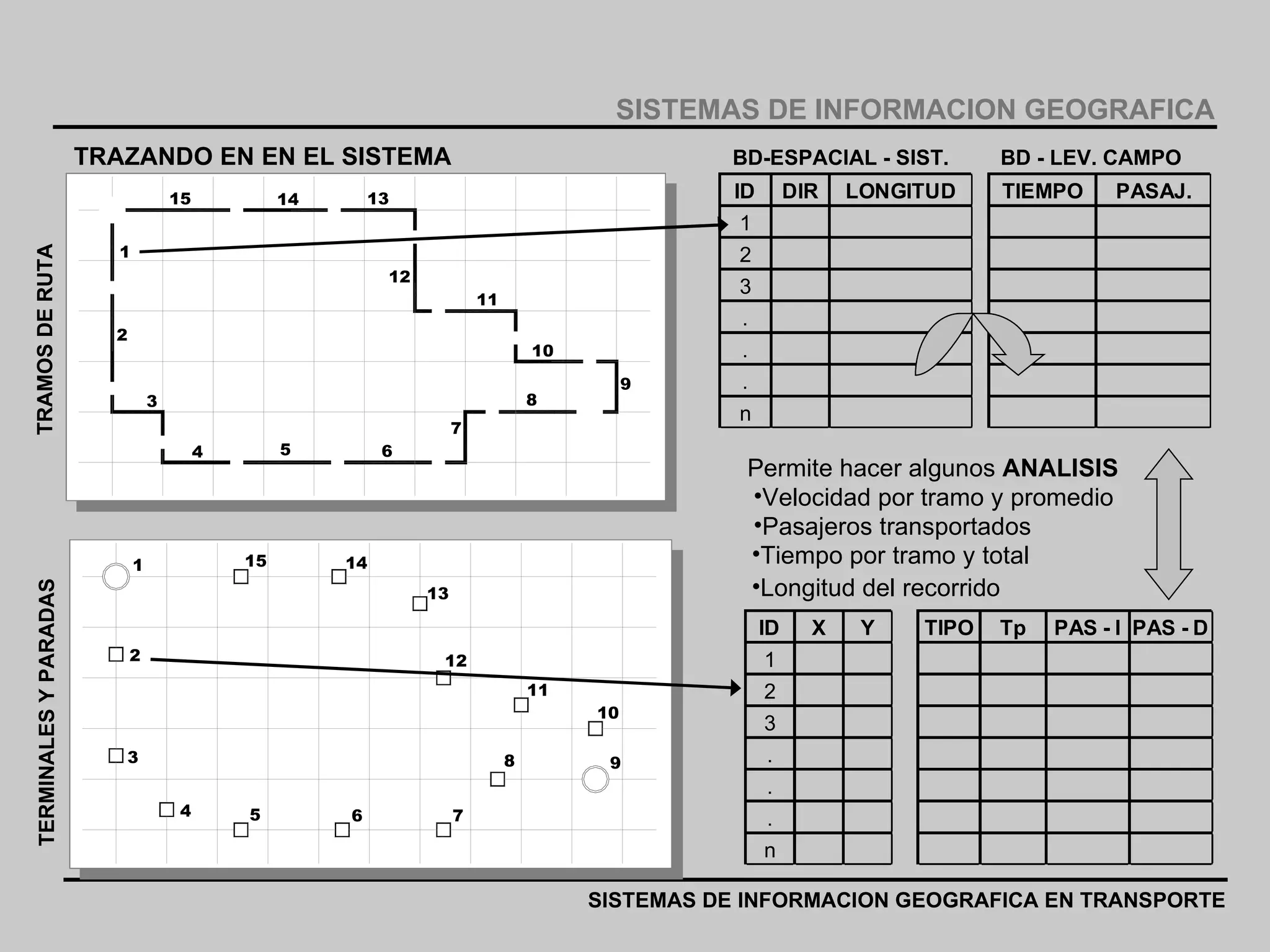

5. SISTEMAS DE INFORMACION GEOGRAFICA SISTEMAS DE INFORMACION GEOGRAFICA EN TRANSPORTE BD - LEV. CAMPO Permite hacer algunos ANALISIS Velocidad por tramo y promedio Pasajeros transportados Tiempo por tramo y total Longitud del recorrido TRAZANDO EN EN EL SISTEMA BD-ESPACIAL - SIST. TRAMOS DE RUTA TERMINALES Y PARADAS

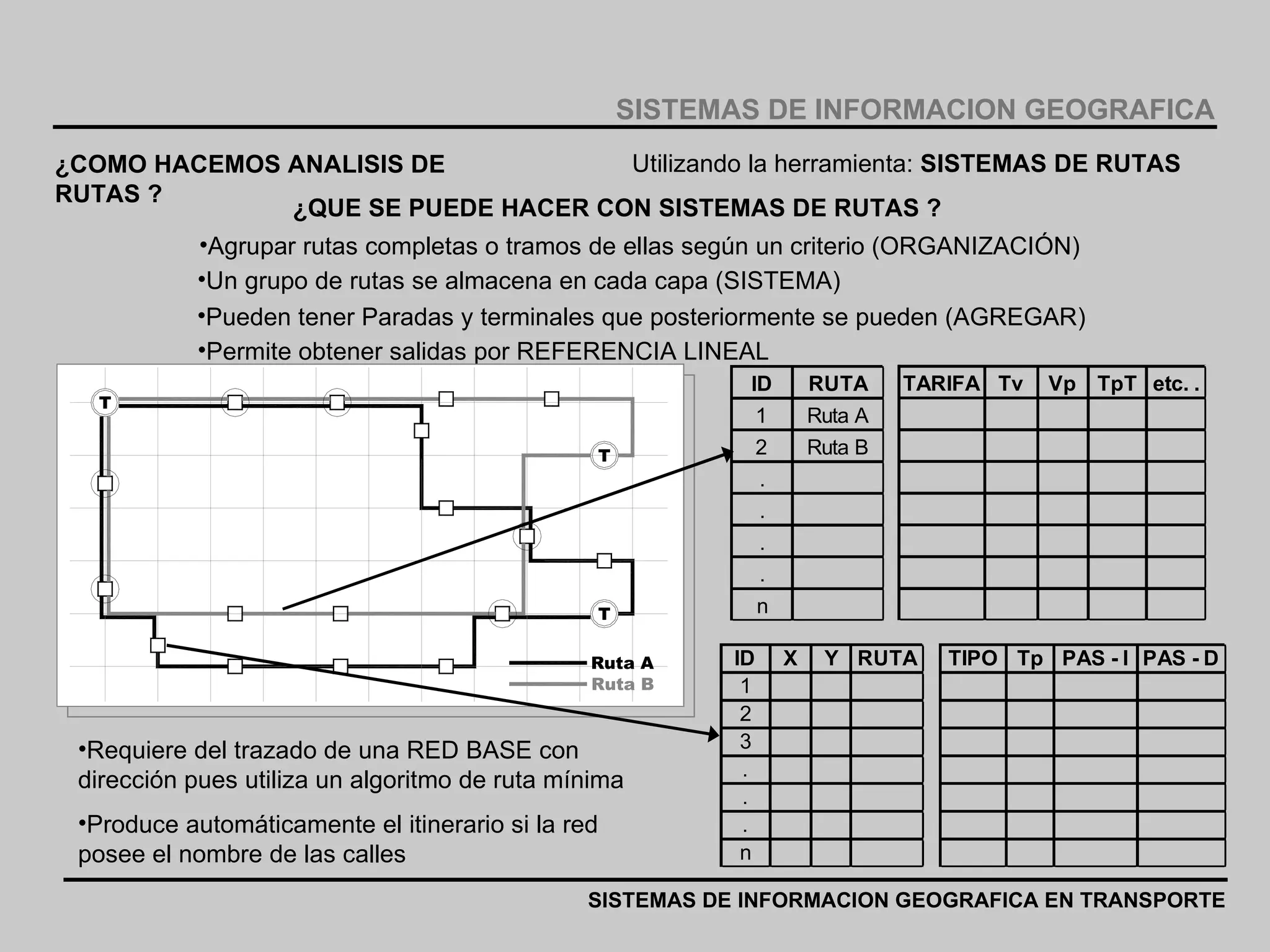

6. ¿COMO HACEMOS ANALISIS DE RUTAS ? Utilizando la herramienta: SISTEMAS DE RUTAS ¿QUE SE PUEDE HACER CON SISTEMAS DE RUTAS ? SISTEMAS DE INFORMACION GEOGRAFICA SISTEMAS DE INFORMACION GEOGRAFICA EN TRANSPORTE Agrupar rutas completas o tramos de ellas según un criterio (ORGANIZACIÓN) Un grupo de rutas se almacena en cada capa (SISTEMA) Pueden tener Paradas y terminales que posteriormente se pueden (AGREGAR) Permite obtener salidas por REFERENCIA LINEAL Requiere del trazado de una RED BASE con dirección pues utiliza un algoritmo de ruta mínima Produce automáticamente el itinerario si la red posee el nombre de las calles

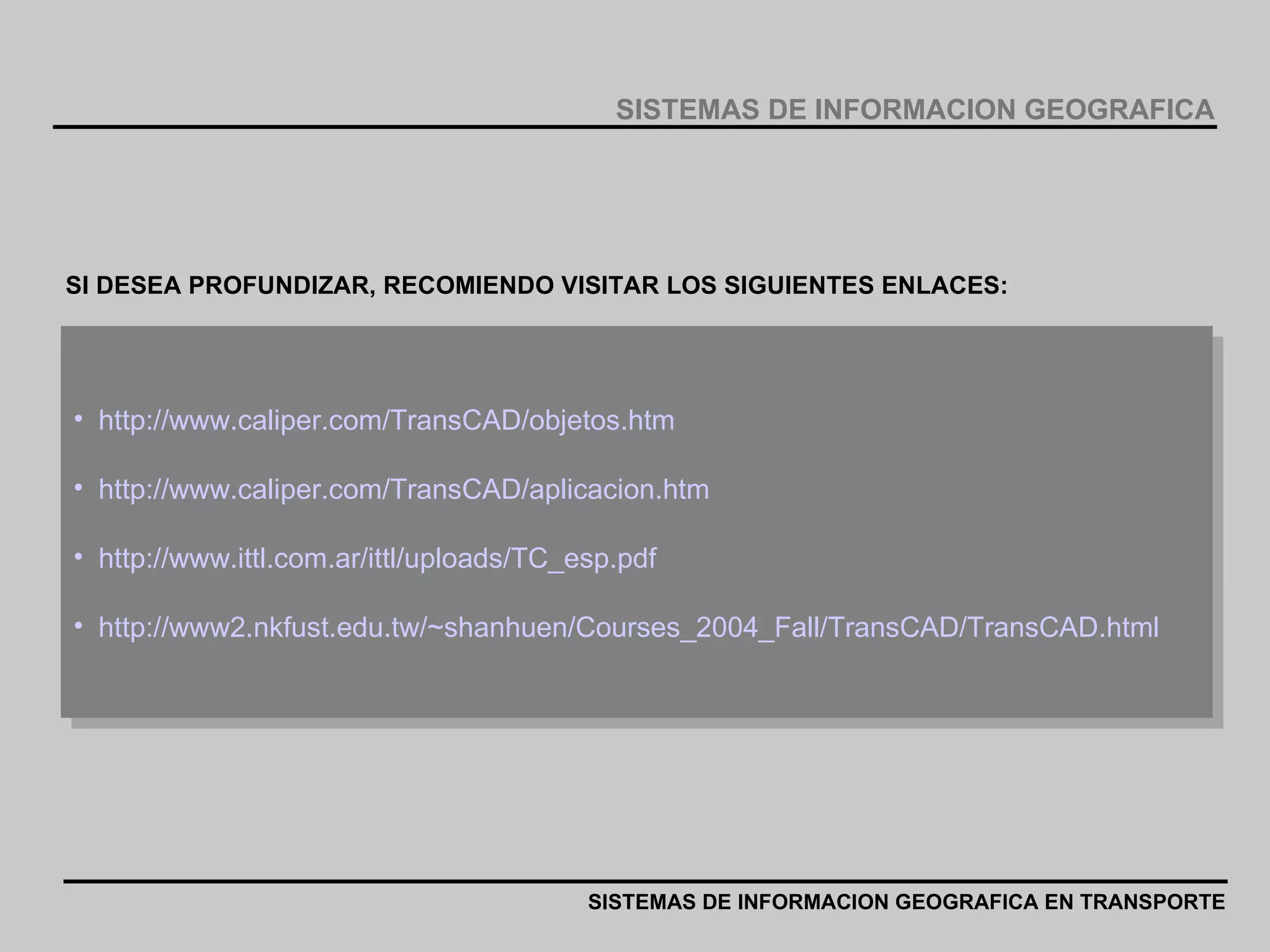

7. http://www.caliper.com/TransCAD/objetos.htm http://www.caliper.com/TransCAD/aplicacion.htm http://www.ittl.com.ar/ittl/uploads/TC_esp.pdf http://www2.nkfust.edu.tw/~shanhuen/Courses_2004_Fall/TransCAD/TransCAD.html SI DESEA PROFUNDIZAR, RECOMIENDO VISITAR LOS SIGUIENTES ENLACES: SISTEMAS DE INFORMACION GEOGRAFICA EN TRANSPORTE SISTEMAS DE INFORMACION GEOGRAFICA
