Sismicidad

ASIGNATURA: Geología
UNIDAD VIII
SISMOLOGIA
CARRERA: Ingeniería Civil
Prof. Sharon Escalante
Fecha: Junio 2013
1. INTRODUCCION
La Sismología es la ciencia que estudia las causas que producen los terremotos, el mecanismo
por el cual se producen y propagan las ondas sísmicas, y la predicción del fenómeno sísmico. Desde
el punto de vista de la Ingeniería, lo más importante es la definición y cálculo de las acciones que el
movimiento sísmico aporta a la estructura. La siguiente guía de estudio discute los aspectos mas
importantes relacionados a la sismología, comenzando desde la estructura de la tierra y continuando
con la tectónica de placas se llega hasta la discusión de los terremotos y las zonas sísmicas.
Finalmente se discuten las diferentes escalas utilizadas para la medición y magnitud de los
movimientos sísmicos.
2. ESTRUCTURA INTERNA DE LA TIERRA
La Tierra está formada por tres capas concéntricas: corteza, manto y núcleo, con propiedades
físicas distintas. Estas capas han podido ser detectadas y definidas, a partir del estudio de los
registros del movimiento de su superficie, y más concretamente por los estudios de los terremotos.
En la Fig. 1 señalan las principales capas que componen la Tierra, que son:
 Núcleo, con un radio de 3470 Km.,
constituido por núcleo interior (1) y núcleo
exterior (2), formado por hierro fundido,
mezclado con pequeñas cantidades de
níquel, sulfuros y silicio
 Manto, con un espesor de 2900 Km, y está
dividido en manto inferior (3), manto
superior (4), y zona de transición (5)
 Corteza o Litosfera (6), es la capa exterior
de la Tierra, es de elevada rigidez (roca) y
anisotropía, sabemos que es de espesor
variable, que en algunos casos puede ser
de 60 Km., en los continentes las
formaciones son graníticas, y basálticas en
los fondos oceánicos.
Figura 1. Estructura Interna de la Tierra.

Geología Sismología 2
Algunos autores consideran que los siguientes 60 Km. también pertenecen a la corteza. La zona que
separa la corteza del manto es conocida con el nombre de discontinuidad de Mohorovicic, conocida
comúnmente con el nombre de Moho. La corteza terrestre juntamente con la discontinuidad de Moho,
se ilustran en la Fig 2.
3. TECTÓNICA DE PLACAS
3.1 Placas tectônicas
Alfred Wegner1
en el año 1912 planteó que las doce grandes zonas de la corteza terrestre
denominadas placas tectónicas, están en continua modificación, y que los continentes se han
formado a partir de uno único llamado Pangaea. Los movimientos de deriva son los que han dado
lugar a la formación de los actuales Continentes a partir del Pangaea. De acuerdo a la Fig. 3, los
modelos de Interacción entre las placas son cuatro:
a. Subdución: ocurre cerca de las islas, donde dos placas de similar espesor entran en contacto entre sí.
b. Deslizamiento: se produce cuando entran en contacto dos placas oceánicas, o bien una continental y una
oceánica.
c. Extrusión: este fenómeno ocurre cuando se juntan dos placas tectónicas delgadas que se desplazan en
direcciones opuestas, es el caso del contacto de dos placas del fondo del océano.
d. Acrecencia: tiene lugar cuando hay un impacto leve entre una placa oceánica y una continental.
1
Científico, geólogo y meteorólogo interdisciplinario alemán, desarrolló la teoría de la deriva continental.

McAlester asocia los movimientos de las placas con la energía calorífica que se concentra bajo la
litosfera. Rikitake indica el esquema general de desplazamiento de la Fig. 4, relacionándolo con los
movimientos de convección de las capas inferiores, las cuales están en estado viscoso debido al
calor. En las zonas de extrusión aparece "nueva corteza", mientras en las zonas de subducción las
placas que penetran por debajo se funden, por efecto del calor desarrollado en la interacción entre
placas bajo condiciones de presión elevada, dando lugar al magma. Por ello los volcanes activos se
sitúan frecuentemente en estas zonas de subducción.
Figura 3. Interacción entre placas tectónicas. a) Subducción b) Deslizamiento, c) extrusión
d) acrecencia
Figura 4. Esquema general de los desplazamientos de las placas tectonicas.

3.2 Deriva de los Continentes
La historia geológica de la Tierra es la de la lenta
transformación del Pangaea hasta la forma que
en la actualidad tienen los continentes y los
mares. Según Lomnitz,2
representa la historia de
la interacción dinámica de las placas tectónicas
Hasta final del periodo Paleozoico la tierra (Fig. 5)
estaba formada por un único Continente llamado
Pangaea, y un único mar denominado
Panthalassa, sin embargo a finales del
Paleozoico se fracturó el Pangaea dando lugar a
dos nuevos continentes denominados Laurasia y
Gondwana (Fig. 6).
Al final del Mesozóico, los Continentes tenían ya
la forma y posición de la Fig. 7. Habiéndose
formado durante el paleozóico las dos cadenas
montañosas: La Caledónica y la Hercínica,
debido a las deformaciones ocurridas en las
zonas del contorno de los supercontinentes
durante su movimiento
2
Dr. Cinna Lomnitz, (Colonia, Alemania, 1925), investigador naturalizado mexicano, quien labora en el Instituto de
Geofísica de la UNAM

La transformación posterior tuvo lugar en el periodo Cenozoico, durante el cual, los Continentes
cambiaron solamente de posición pero conservaron su forma (Fig. 8)
Figura 8. Posicion de los continentes en el Cenozoico.
La configuración actual de las principales placas tectónicas de la Tierra se ilustra en la Fig. 9,
juntamente con su dirección de movimiento, que está indicada con flechas.

4 TERREMOTOS Y ZONAS SÍSMICAS
Los terremotos pueden definirse como movimientos caóticos de la corteza terrestre,
caracterizados por una dependencia en el tiempo de amplitudes y frecuencias. Un terremoto se
produce debido a un choque producido a una cierta profundidad bajo la superficie terrestre en un
determinado punto llamado foco o hipocentro (Fig, 10). A la proyección del foco sobre la
superficie terrestre se le denomina epicentro.
Figura 10.
Las principales zonas sísmicas del mundo coinciden con los contornos de las placas tectónicas y con
la posición de los volcanes activos de la Tierra, tal como puede verse en la Fig. 11. Esto se debe al
hecho de que la causa de los terremotos y de las erupciones volcánicas están fuertemente
relacionadas con el proceso tectónico del Planeta.
Los tres principales cinturones sísmicos del Mundo son: el cinturón Circunpacífico, el cinturón
Transasiático (Himalaya, Irán, Turquía, Mar Mediterráneo, Sur de España y el cinturón situado en el
centro del Océano Atlántico, ver Fig.12.
Scheidegger distingue las siguientes clases de terremotos:
1. Terremotos de colapso. Son terremotos de baja intensidad originados en cavidades
subterráneas, y debidos al colapso de las mismas.
2. Terremotos de origen volcánico. Las erupciones volcánicas y los terremotos tienen el
mismo origen, pero además la explosión de gases en las erupciones volcánicas pueden
originar terremotos que en general son de baja intensidad y que afectan a pequeñas
superficies.

3. Terremotos tectónicos. Son los de mayor intensidad y frecuencia, están originados por la
rotura violenta de las masas rocosas a lo largo de las fallas o superficies de fractura.
4. Terremotos causados por explosiones. El hombre produce explosiones que a veces se
pueden detectar a distancias considerables (pruebas nucleares), originando sacudidas
sísmicas que pueden afectar a las estructuras de algunos edificios.
De todos los terremotos relacionados anteriormente, los más importantes son los tectónicos, cuando
en el futuro hablemos de terremotos nos referiremos a ellos. En los últimos trescientos años se ha
registrado gran cantidad de información sobre los efectos de los terremotos en los edificios, lo cual ha
permitido elaborar métodos constructivos de edificios sismorresistentes, y se comenzaron a estudiar
las primeras normas para su construcción.

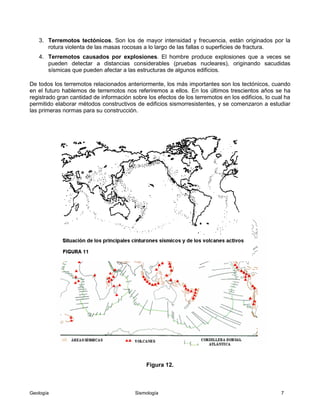

Figura 12.

4.1 Mecanismos de los terremotos tectónicos
Una falla es la superficie de contacto entre dos bloques que se desplazan en forma diferencial uno
con respecto al otro. Se pueden extender espacialmente por varios cientos de km. Los tipos más
importantes de fallas son los que se relacionan en la Fig. 13, y son las siguientes:
- Falla normal, que corresponde a las zonas donde la corteza terrestre está en extensión, uno de los
dos bloques de la falla se desliza hacia abajo.
- Falla invertida, que corresponden a las zonas en compresión, existen dos casos: Deslizamiento
hacia abajo: una de las dos porciones de corteza que están en contacto penetra bajo la otra que, en
general, es una placa continental, y Deslizamiento hacia arriba: una de las placas se desliza hacia
arriba.
- Falla de deslizamiento, que implica deslizamientos horizontales entre los dos bordes de la falla. .
Figura 13. Tipos fundamentales de fallas: a)
Falla inversa b) Falla normal c) Falla de desgarre
Teoría de Reid.
Es la teoría más aceptada referente al mecanismo de los terremotos tectónicos, está basada en los
estudios realizados por Reid en la falla de San Andrés, este mecanismo podemos verlo en la figura
14.
En el estado no deformado Fig. 14 (a), nos imaginamos unas líneas perpendiculares sobre la falla (3)
que se deforman debido a la traslación relativa del terreno a lo largo de la misma, siendo (1) la línea
de falla, (2) la dirección del movimiento, (4) camino perpendicular sobre la falla que se construye tal
como se observa en la Fig. 14 (b). Si la deformación continúa se alcanza un estado tensional que
produce la rotura de la falla a partir de un punto crítico (Fig. 14 (c)). El foco del terremoto lo podemos
definir como el punto en el cual empieza a producirse la rotura.
Un ejemplo más concreto del mecanismo de un terremoto se expresa en la Fig. 15, se puede
observar que la rotura se origina en el foco y se propaga por el plano de la falla, se ilustra también el
epicentro y la traza de la falla en la superficie terrestre.

Figura 14. Mecanismos de Terremotos según Reid.
4.2 Ondas sísmicas y su registro
Mediante la instrumentación sismológica se obtiene, almacena y envía toda la información requerida
para que las áreas de investigación sismológica y acelerográfica realicen las actividades de su
competencia.
La información sismológica es capturada mediante el uso de instrumentos especialmente diseñados
para tal fin. Dependiendo de las características de las señales a medir se utilizan sismómetros o
acelerómetros. Los primeros son equipos electrónicos capaces de medir velocidad de desplazamiento
y los segundos miden aceleraciones. A su vez los sismómetros pueden ser de diversos tipos según la
banda de frecuencia en que se encuentra la señal a ser medida. De esta forma podemos tener
sismómetros corto período, banda ancha o banda ancha extendida. Tanto los sismómetros como los
acelerómetros pueden medir señales en uno, dos o tres sentidos ortogonalmente distintos; esto es
una componente, dos o tres (vertical, norte-sur y este-oeste).
Las señales provenientes de los sismómetros o acelerómetros son enviadas a equipos que la
almacenan mediante un proceso en el cual son trasformadas de analógicas a digitales. Estos equipos
son llamados digitalizadores. Una vez que la señal ha sido digitalizada y almacenada, bien sea en un
disco duro o en una tarjeta de memoria, esta puede ser enviada al centro de procesamiento.
4.2.1 Sismógrafos.
Las ondas sísmicas pueden ser registradas mediante los aparatos denominados sismógrafos que
pueden ser diseñados para registrar aceleraciones, velocidades o desplazamientos. En Ingeniería
sísmica los más utilizados son los que registran aceleraciones, que son los llamados acelerómetros.
A finales del siglo XIX fueron diseñados los primeros sismógrafos, cuyo esquema podemos ver en la
Fig. 16, La masa del Péndulo permanece estacionaria, cuando se mueve el terreno se registra
mediante una plumilla el movimiento del terreno en un papel.

b) Sismógrafo Actual

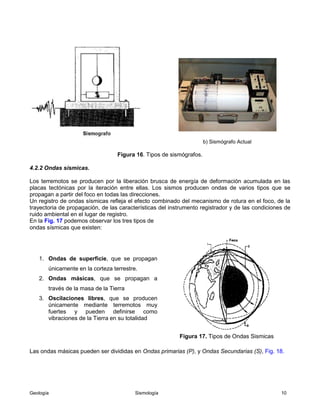

Figura 16. Tipos de sismógrafos.
4.2.2 Ondas sísmicas.
Los terremotos se producen por la liberación brusca de energía de deformación acumulada en las
placas tectónicas por la iteración entre ellas. Los sismos producen ondas de varios tipos que se
propagan a partir del foco en todas las direcciones.
Un registro de ondas sísmicas refleja el efecto combinado del mecanismo de rotura en el foco, de la
trayectoria de propagación, de las características del instrumento registrador y de las condiciones de
ruido ambiental en el lugar de registro.
En la Fig. 17 podemos observar los tres tipos de
ondas sísmicas que existen:
1. Ondas de superficie, que se propagan
únicamente en la corteza terrestre.
2. Ondas másicas, que se propagan a
través de la masa de la Tierra
3. Oscilaciones libres, que se producen
únicamente mediante terremotos muy
fuertes y pueden definirse como
vibraciones de la Tierra en su totalidad
Figura 17. Tipos de Ondas Sismicas
Las ondas másicas pueden ser divididas en Ondas primarias (P), y Ondas Secundarias (S), Fig. 18.

 Las ondas P son de dilatación contracción,
su propagación implica cambios de volumen
en el medio, y se propagan tanto a través de
sólidos como de fluidos.
 Las ondas S son de cortante y solamente se
propagan a través de sólidos sin variaciones
de volumen.
 Las ondas de superficie (L) son así mismo
de dos tipos: las ondas LR iguales a las P y
las ondas LQ iguales a las S.
Figura 8. Propagación de las ondas másicas
4.2.3 Acelerogramas
Un movimiento sísmico es una combinación de ondas P y S, el intervalo de llegada de ambas ondas
puede observarse de forma práctica en algunos acelerográmas.
Un acelerográma es un registro de la aceleración en función del tiempo. Puede ser analógico si el
acelerográma es producido por un Acelerógrafo óptico-mecánico y Digital si el acelerográma está en
forma de valores numéricos tiempo-aceleración La Fig. 19 muestra el caso del acelerograma del
terremoto de Kermadec (11 de Junio de 1957) representado en donde se ha señalado el momento de
la llegada de cada tipo de onda.

5. ESCALAS SÍSMICAS, INTENSIDAD Y MAGNITUD.
5.1 Intensidad.
La intensidad sísmica está íntimamente relacionada con los efectos producidos por un terremoto en
las reacciones de las personas, el grado de destrozos producidos en las construcciones y las
perturbaciones provocadas en el terreno (grietas, deslizamientos, desprendimientos, etc.)
describiendo de manera subjetiva el potencial destructivo del mismo.
5.2 Intensidad en Escala de Mercalli
Creada en 1902 por el sismólogo italiano Giusseppe Mercalli, no se basa en los registros
sismográficos sino en el efecto o daño producido en las estructuras y en la sensación percibida por la
gente. Para establecer la Intensidad se recurre a la revisión de registros históricos, entrevistas a la
gente, noticias de los diarios públicos y personales, etc.
La Intensidad puede ser diferente en los diferentes sitios reportados para un mismo terremoto y
dependerá de:
a) La energía del terremoto,
b) La distancia de la falla donde se produjo el terremoto,
c) La forma como las ondas llegan al sitio en que se registra (oblícua, perpendicular, etc,)
d) Las características geológicas del material subyacente del sitio donde se registra la Intensidad
y, lo más importante
e) Cómo la población sintió o dejo registros del terremoto
Los grados no son equivalentes con la escala de Richter. Se expresa en números romanos y es
proporcional, de modo que una Intensidad IV es el doble de II.
GRADO DESCRIPCION
I Sacudida sentida por muy pocas personas en condiciones especialmente favorables.
II Sacudida sentida sólo por pocas personas en reposo, especialmente en los pisos altos de los edificios.
III
Sacudida sentida claramente en los interiores, especialmente en los pisos altos de los edificios, muchas personas no lo
asocian con un temblor.
IV Sacudida sentida durante el día por muchas personas en los interiores, por pocas en el exterior.
V
Sacudida sentida casi por todo el mundo; muchos despiertan. Algunas piezas de vajilla, vidrios de ventanas, etcétera, se
rompen; pocos casos de agrietamiento de aplanados; caen objetos inestables .
VI Sacudida sentida por todo mundo; muchas personas atemorizadas huyen hacia afuera..
VII
Advertido por todos. La gente huye al exterior. Daños sin importancia en edificios de buen diseño y construcción. Daños
ligeros en estructuras ordinarias bien construidas; daños considerables en las débiles o mal planeadas; rotura de algunas
chimeneas.
VIII
Daños ligeros en estructuras de diseño especialmente bueno; considerable en edificios ordinarios con derrumbe parcial;
grande en estructuras débilmente construidas. Los muros salen de sus armaduras. Caída de chimeneas, pilas de productos
en los almacenes de las fábricas, columnas, monumentos y muros. Los muebles pesados se vuelcan.
IX Daño considerable en las estructuras de diseño bueno; las armaduras de las estructuras bien planeadas se desploman;

grandes daños en los edificios sólidos, con derrumbe parcial. Los edificios salen de sus cimientos.
X
Destrucción de algunas estructuras de madera bien construidas; la mayor parte de las estructuras de mampostería y
armaduras se destruyen con todo y cimientos; agrietamiento considerable del terreno. Las vías del ferrocarril se tuercen.
XI
Casi ninguna estructura de mampostería queda en pie. Puentes destruidos. Anchas grietas en el terreno. Las tuberías
subterráneas quedan fuera de servicio. Hundimientos y derrumbes en terreno suave. Gran torsión de vías férreas.
XII
Destrucción total. Ondas visibles sobre el terreno. Perturbaciones de las cotas de nivel (ríos, lagos y mares). Objetos
lanzados en el aire hacia arriba.
5.3 MAGNITUD
Es una medida que tiene relación con la cantidad de energía liberada en forma de ondas. Se puede
considerar como un tamaño relativo de un temblor y se determina tomando el logaritmo (base 10) de
la amplitud máxima de movimiento de algún tipo de onda (P, Superficial) a la cual se le aplica una
corrección por distancia epicentral y profundidad focal. En oposición a la intensidad, un sismo
posee solamente una medida de magnitud y varias observaciones de intensidad.
5.3.1 Escala de Richter
Corresponde a la escala de magnitud de un sismo. Representa la energía sísmica liberada en cada
terremoto y se basa en el registro sismográfico. Es una escala abierta por ambos lados, sin embargo
el terremoto más grande registrado hasta el momento alcanzó una magnitud de 9.5 correspondiendo
a una ruptura del orden de 1000 km de longitud, 200 km de ancho con un desplazamiento promedio
de 20 m. En el otro extremo de la escala, magnitudes negativas se logran en laboratorios con
rupturas milimétricas.
Es una escala que crece en forma potencial o semilogarítmica, de manera que cada punto de
aumento puede significar un aumento de energía diez o más veces mayor. Una magnitud 4 no es el
doble de 2, sino que 100 veces mayor.
Magnitud en Escala
Richter
Efectos del terremoto
Menos de 3.5 Generalmente no se siente, pero es registrado
3.5 - 5.4 A menudo se siente, pero sólo causa daños menores
5.5 - 6.0 Ocasiona daños ligeros a edificios
6.1 - 6.9 Puede ocasionar daños severos en áreas muy pobladas.
7.0 - 7.9 Terremoto mayor. Causa graves daños
8 o mayor Gran terremoto. Destrucción total a comunidades cercanas.
Richter definió la magnitud cero como aquella que proporciona una amplitud máxima de vibración del
suelo de una micra a una distancia de 100 Km. así la magnitud local o de Richter, Ml, es la diferencia
entre el logaritmo decimal de la amplitud y el logaritmo decimal de la amplitud patrón.
Donde A es la amplitud del movimiento del suelo registrada en un sismógrafo tipo Wood-Anderson a
una distancia dada y A0 corresponde a la curva patrón que fue aportada por Richter. Por tratarse de

magnitudes logarítmicas, hay que hacer notar que para elevar un punto la magnitud de un terremoto
haría falta multiplicar por 33 la energía liberada, y para elevarla dos puntos sería necesario liberar
1000 veces más energía.
6. PRINCIPALES FALLAS GEOLÓGICAS EN VENEZUELA
En nuestro país existen más de 200 fallas que están en constante movimiento, debido a que
Venezuela está situada en medio de dos placas tectónicas, la del Caribe y la Suramericana. Todas
forman parte de un sistema articulado, donde las principales son las fallas de Boconó, San Sebastián
y El Pilar; entre las secundarias se encuentran la falla de La Victoria, Oca-Ancón, Valera y Urica.
El principal sistema de fallas sismogénicas formado por las fallas de Boconó, San Sebastián y el Pilar
son las causante de los sismos más severos ocurridos en el territorio nacional. Las fallas menores
tales como: Oca-Ancón, La Victoria, Urica, entre otras son también capaces de producir sismos
importantes en nuestro país.
6.1 Eventos Sísmicos en Venezuela
La sismicidad histórica en Venezuela revela que desde 1530 hasta el 2004 han ocurrido 131 eventos
sísmicos que han causado daños en poblaciones venezolanas, lo que indica que el conocimiento de
la sismicidad de una zona en particular es importante a objeto de planificar y construir viviendas de
la manera más eficiente posible, minimizando el riesgo poblacional de vivir en zonas de alta amenaza
sísmica.
6.2 Instrumentación Sísmica en Venezuela
La Fundación Venezolana de Investigaciones Sismológicas (Funvisis) posee dos tipos de redes

sismológicas: la red sismológica nacional y las redes locales. La red sismológica nacional está
conformada por 35 estaciones con sismómetros banda ancha, tres componentes. Se utiliza un
digitalizador y la comunicación se realiza mediante enlaces satelitales.
Las redes locales utilizan sismómetros corto período, tres componentes. Existen 40 estaciones
agrupadas en cinco redes: Centro-norte (15), Los Andes (10), Zulia (5), Lara (5) y Sucre (5). La
comunicación intrared se realiza mediante enlaces de radio tipo espectro esparcido. La
comunicación entre las redes y Funvisis se realiza mediante enlaces de datos de alta velocidad.
7. ZONIFICACIÓN SÍSMICA EN VENEZUELA
De acuerdo a la Norma Covenin 1756-01el país se ha dividido en (8) ocho zonas cuyo peligro sísmico
se indica en la tabla siguiente
A continuación se señalan las ciudades cubiertas en cada zona:
Estado
Amazonas Zona 1 Municipio Atures
Zona 0 Municipios: Autana, Manapiare, Atabapo, Alto Orinoco, Guainia, Rio Negro
Anzoátegui
Zona 6 Municipios: Guanta, Juan Antonio Sotillo, Turístico Diego Bautista Urbaneja
Zona 5 Municipios: Piritu, Libertad, Fernando de Peñalver, San Juan de Capistrano, Simon Bolivar y Área del
municipio Pedro María Freites al Norte de la Carretera La Encrucijada- La Ceiba-El Tejero
Zona 4 Municipios: San José de Guanipa, Simón Rodríguez, Aragua, Santa Ana, Anaco, Juan Manuel Cajigal,
Francisco del Carmen Carvajal, Manuel Ezequiel Bruzual, Área del municipio Pedro María Freites al Sur
de la Carretera La Encrucijada- La Ceiba-El Tejero
Zona 3 Municipios: Sir Arthur Mc Gregor, Francisco de Miranda, Independencia
Zona 2 Municipio: José Gregorio Monagas
Apure
Zona 4 Área del Municipio Páez, al Oeste del Meridiano 71° W
Zona 3 Municipio Páez, excluida el área al Oeste del Meridiano 71° W
Zona 2 Municipios: Rómulo Gallegos, Muñoz, Achaguas, Biruaca, San Fernando y área del Municipio Pedro
Camejo ubicado al Norte del paralelo 7° N
Zona 1 Área del Municipio Pedro Camejo ubicada al Sur del paralelo 7° N
Aragua
Zona 5 Municipios: Tovar, Santiago Mariño, Mario Briceño Iragorry, Girardot, Francisco Linares Alcántara
Zona 4 Municipios: Santos Michelena, Bolívar, Sucre, Rivas, Zamora, San Sebastián, San Casimiro, Libertador,
José Ángel Lamas, José Rafael Revenga
Zona 3 Municipios: Camatagua, Urdaneta

Barinas
Zona 4 Municipios: Alberto José Torrealba, Cruz Paredes, Bolívar, y áreas al Noroeste de los municipios
Ezequiel Zamora, Antonio José de Sucre, Pedraza, Barinas y Obispos, limitadas por una línea paralela a
la carretera Santa Barbara-Boconoito, unos 10 km al sureste de esta,
Zona 3 Resto del estado. Excluidas las áreas en Zona 4 y Municipio Arismendi
Zona 2 Municipio Arismendi
Bolívar
Zona 3 Municipios: Caroní, Padre Pedro Chien y Área del Municipio Piar al Norte del Paralelo 8° N
Zona 2 Municipio Heres, Áreas de los municipios Cedeño, Sucre, Raúl Leoni, Sifontes, Jose Tadeo Monagas,
Piar y el Callao ubicadas al Norte del Paralelo 7° N y al Sur del paralelo 8 °N
Zona 1 Municipio Gran Sabana y Áreas de los municipios Cedeño, Sucre, Raúl Leoni, Sifontes, José Tadeo
Monagas, Piar y el Callao ubicadas al Sur del Paralelo 7° N
Zona 0 Resto del Estado
Carabobo
Zona 5 Municipios : Guacara, San Diego, Montalbán, Miranda, Los Guayos, Juan José Mora, Puerto Cabello,
Bejuma, San Joaquín, Diego Ibarra, Lago de Valencia y áreas de los Municipios Valencia y Libertador al
norte de paralelo 10° N
Zona 4 Municipio Carlos Arvelo y y áreas de los Municipios Valencia y Libertador al Sur de paralelo 10° N
Cojedes Zona 4 Municipios: Anzoategui, San Carlos, Lima Blanco, Falcón
Zona 3 Municipios: Girardot, Ricaurte, Rómulo Gallegos, Tinaco, Pao de San Juan Bautista
Delta
Amacuro
Zona 5 Municipios: Pedernales, Tucupita y Áreas del Municipio Antonio Díaz ubicadas en el Delta al Norte del
Rio Orinoco
Zona 4 Municipio Casacoima y Áreas del Municipio Antonio Díaz ubicadas en el Delta al Sur del Rio Orinoco
Zona 3 Áreas del Municipio Antonio Díaz ubicadas al Sur del paralelo 8° N
Dtto. Federal Zona 5 Todo el distrito
Falcón
Zona 4 Municipios: Monseñor Iturriza, Silva
Zona 2 Municipios: Falcón, Carirubana, Los Taques
Guarico
Zona 3 Municipios: Ortiz, Juan Germán Roscio, Julián Mellado, Chaguaramas, José Tadeo Monagas, San José
de Guaribe, José Félix Ribas, Pedro Zaraza y Área del Municipio Leonardo Infante al Norte del Paralelo
9° N
Zona 2 Municipios: Camaguan, San Gerónimo de Guayabal, Francisco de Miranda, El Socorro, Santa María de
Ipire, Las Mercedes y área del Municipio Leonardo Infante al Sur del Paralelo 9° N
Lara Zona 5 Municipios: Moran, Andrés Eloy Blanco, Jiménez, Iribarren, Palavecino, Simón Planas, Crespo
Zona 4 Municipios: Alberto Adriani, Obispo Ramos de Lora, Tulio Febres Cordero y Julio Cesar Salas
Mérida
Zona 5 Municipios: Tovar, Antonio Pinto Salinas, Guiaraque, Sucre, Andrés Bello, Caracciolo Parra OPlmedo,
Justo Briceño, Miranda, Rangel, Libertador, Campo Elías, Arzobispo Chacón, Aricagua, Zea, Rivas
Dávila, Julio Cesar Salas, Pueblo Llano, Cardenal quintero, Santos Marquina y Padre Noguera.
Zona 4 Municipios: Alberto Adriani, Obispo Ramos de Lora, Tulio Febres Cordero y Julio Cesar Salas.
Miranda
Zona 5 Municipios: Andrés Bello, Buroz, Brion, Zamora, Plaza Sucre, Chacao, Guacaipuro, El Hatillo Baruta, Los
Salias, Carrizal y Áreas de los Municipios Páez y Pedro Gual al Norte de la Autopista de Oriente
Zona 4 Municipios: Urdaneta, Paz Castillo, Lander, Acevedo, Cristóbal Rojas, Simón Bolívar, Infdependencia y
Monagas
Zona 6 Municipios: Acosta, Piar, Caripe, Bolívar, Puceres
Zona 5 Municipios: Cedeño, Ezequiel Zamora, Santa Barbara y Area del municipio Maturín al Norte del paralelo
9°N
Zona 4 Municipios: Aguasay, Libertador, Uracoa, Sotillo y Área del municipio Maturín al Sur del paralelo 9°N
Nueva
Esparta
Zona 5 Todo el Estado
Portuguesa Zona 4 Municipios: San Genaro de Boconoito, Sucre, Guanare, Monseñor José Vicente de Unda, Ospino,
Esteller, Araure, Páez, Agua Blanca, San Rafael de Onoto
Zona 3 Municipios: Guanarito, Papelón, Santa Rosalía, Turen
Sucre
Zona 7 Municipios y áreas situados al Norte del paralelo que pasa por la costa Norte del Golfo de Santa Fe
(aproximadamente a 10° 20’ N)
Táchira
Zona 5 Municipios: Simón Rodríguez, Antonio Rómulo Costa, Seboruco, José María Vargas, Michelena, Andrés
Bello, Guasimos, Independencia, Lobatera, Pedro María, Ureña, Libertad, Bolívar, Rafael Urdaneta,
Junín, Torbes, San Cristóbal, Cárdenas Sucre, Francisco de Miranda, Córdoba, Fernández Feo,

Libertador, Ayacucho, Jauregui, Uribante y Samuel Darío Maldonado.,
Zona 4 Municipios: García de Hevia, Panamericano.
Trujillo
Zona 5 Municipios: Valera, Urdaneta, Boconó, Carache, Trujillo, Pampan, Candelaria, Pampanito, San Rafael de
Carvajal, Juan Vicente Campo Elías.
Zona 4 Municipios: La Ceiba, Monte Carmelo, Bolívar, Sucre, Miranda, Andrés Bello, José Felipe Márquez,
Cañizalez, Motatan, Rafael Rangel, Escuque.
Yaracuy
Zona 5 Municipios: Veroes, San Felipe, Bruzual, Peña, Nirgua, Independencia, Cocorote, Sucre, Arístides
Bastidas, La Trinidad, Urachiche, José Antonio Paez.
Zona 4 Municipios: Bolívar, Manuel Monge
Vargas Zona 5 Todo el Estado
Zulia
Zona 4 Municipios: Jesús María Semprun, Catatumbo, Colón, Francisco Javier Pulgar, Sucre.
Zona 3 Municipios: Mara, Jesús Enrique Lozada, Maracaibo, San Francisco, La Cañada de Urdaneta, Rosario
de Perijá, Machiques de Perijá, Baralt, Valmore Rodríguez, Lagunillas, Cabimas, Santa Rita, Miranda,
Simón Bolívar.
Zona 2 Municipios: Páez, Almirante Padilla
Islas del
Caribe
Zona 5 Todas las islas de la Región del Caribe
Glosario
 Sismicidad se define como la frecuencia de ocurrencia de fenómenos sísmicos por unidad de
área incluyendo, al mismo tiempo, cierta información de la energía sísmica liberada.
B I B L I O G R A F I A
 Estructuras sometidas a acciones sísmicas.- Alex H. Barbat y Juan Miguel Canet - Centro Internacional
de Métodos Numéricos en Ingeniería.
 Monografías de Ingeniería Sísmica.- Editor Alex H. Barbat - Centro Internacional de Métodos Numéricos en
Ingeniería.
 Páginas Web del Instituto Andalúz de Geofísica y Prevención de Desastres Sísmicas
Páginas Web de la Universidad Nacional Autónoma de México, Instituto de Geofísica
 Norma Covenin 1756-1
 http://www.funvisis.gob.ve/sismicidad.php
 http://www.sismologia.cl/

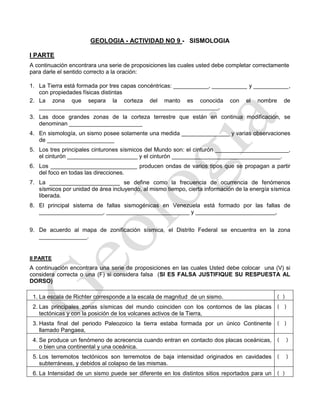

GEOLOGIA - ACTIVIDAD NO 9 - SISMOLOGIA
I PARTE
A continuación encontrara una serie de proposiciones las cuales usted debe completar correctamente
para darle el sentido correcto a la oración:
1. La Tierra está formada por tres capas concéntricas: ___________, ___________ y ___________,
con propiedades físicas distintas
2. La zona que separa la corteza del manto es conocida con el nombre de
________________________________________________________,
3. Las doce grandes zonas de la corteza terrestre que están en continua modificación, se
denominan _______________________
4. En sismología, un sismo posee solamente una medida _______________ y varias observaciones
de _____________________
5. Los tres principales cinturones sísmicos del Mundo son: el cinturón _______________________,
el cinturón ______________________ y el cinturón __________________________________.
6. Los ___________________________ producen ondas de varios tipos que se propagan a partir
del foco en todas las direcciones.
7. La ______________________ se define como la frecuencia de ocurrencia de fenómenos
sísmicos por unidad de área incluyendo, al mismo tiempo, cierta información de la energía sísmica
liberada.
8. El principal sistema de fallas sismogénicas en Venezuela está formado por las fallas de
____________________, __________________________ y _________________________,
9. De acuerdo al mapa de zonificación sísmica, el Distrito Federal se encuentra en la zona
_______________.
II PARTE
A continuación encontrara una serie de proposiciones en las cuales Usted debe colocar una (V) si
considera correcta o una (F) si considera falsa (SI ES FALSA JUSTIFIQUE SU RESPUESTA AL
DORSO)
1. La escala de Richter corresponde a la escala de magnitud de un sismo. ( )
2. Las principales zonas sísmicas del mundo coinciden con los contornos de las placas
tectónicas y con la posición de los volcanes activos de la Tierra,
( )
3. Hasta final del periodo Paleozoico la tierra estaba formada por un único Continente
llamado Pangaea,
( )
4. Se produce un fenómeno de acrecencia cuando entran en contacto dos placas oceánicas,
o bien una continental y una oceánica.
( )
5. Los terremotos tectónicos son terremotos de baja intensidad originados en cavidades
subterráneas, y debidos al colapso de las mismas.
( )
6. La Intensidad de un sismo puede ser diferente en los distintos sitios reportados para un ( )

mismo terremoto
7. Las ondas de superficie se propagan a través de la masa de la Tierra ( )
8. Venezuela está situada en medio de dos placas tectónicas, la del Pacifico y la
Suramericana.
( )
9. Un acelerográma digital es producido por un Acelerógrafo óptico-mecánico ( )
III PARTE
Responder
1. Cuáles son los modelos de interacción entre placas?
2. Explique los tres tipos de ondas sísmicas
3. A que se denomina intensidad y magnitud de un sismo
4. Cuál es la diferencia entre un acelerómetro y un sismómetro?
5. Qué tipo de redes sismológicas posee FUNVISIS?
IV INVESTIGAR
1- Cuáles han sido los sismos más relevantes durante los últimos 5 años en el territorio Nacional.
2- Cual ha sido el sismo de mayor magnitud que se ha registrado en el planeta? Cuanto fue su
magnitud y donde ocurrió?

Sismicidad

Más contenido relacionado

Destacado

Similar a Sismicidad

Último

Sismicidad
