Los sismos en Guatemala se originan principalmente por dos causas: 1) la subducción de la placa del Coco debajo de la placa del Caribe a lo largo de la zona de subducción mesoamericana, donde las placas chocan y la placa del Coco se hunde abruptamente debajo de la placa del Caribe, generando sismos de gran magnitud; y 2) el sistema de fallas Polochic-Motagua-Chamalecón, que separa las placas del Caribe y Norteamérica y se extiende por el norte de Guatemal

1. SISMOS
Ing. Francisco de León
Arriola
Quetzaltenango,
septiembre de 2013

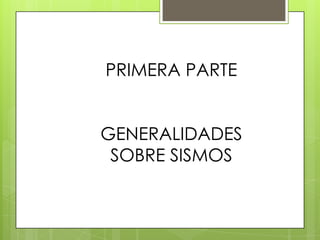

2. PRIMERA PARTE
GENERALIDADES
SOBRE SISMOS

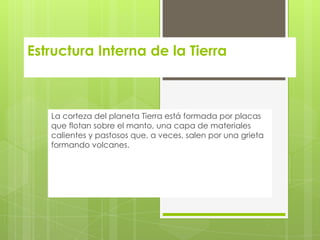

3. Estructura Interna de la Tierra
La corteza del planeta Tierra está formada por placas
que flotan sobre el manto, una capa de materiales
calientes y pastosos que, a veces, salen por una grieta
formando volcanes.

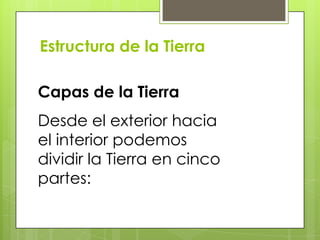

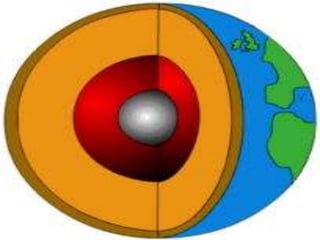

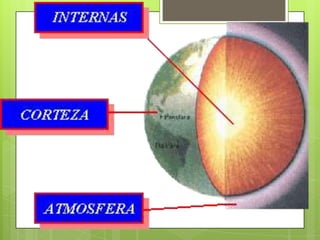

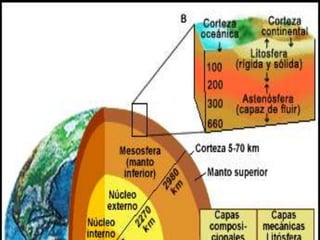

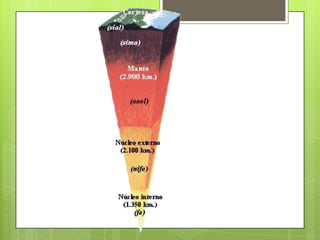

4. Estructura de la Tierra
Capas de la Tierra
Desde el exterior hacia
el interior podemos
dividir la Tierra en cinco
partes:

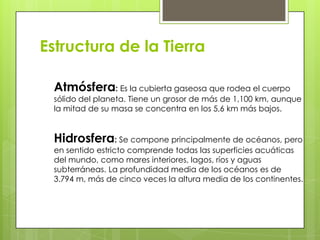

6. Estructura de la Tierra
Atmósfera: Es la cubierta gaseosa que rodea el cuerpo
sólido del planeta. Tiene un grosor de más de 1,100 km, aunque
la mitad de su masa se concentra en los 5,6 km más bajos.
Hidrosfera: Se compone principalmente de océanos, pero
en sentido estricto comprende todas las superficies acuáticas
del mundo, como mares interiores, lagos, ríos y aguas
subterráneas. La profundidad media de los océanos es de
3.794 m, más de cinco veces la altura media de los continentes.

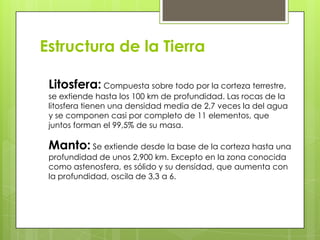

9. Estructura de la Tierra
Litosfera: Compuesta sobre todo por la corteza terrestre,
se extiende hasta los 100 km de profundidad. Las rocas de la
litosfera tienen una densidad media de 2,7 veces la del agua
y se componen casi por completo de 11 elementos, que
juntos forman el 99,5% de su masa.
Manto: Se extiende desde la base de la corteza hasta una
profundidad de unos 2,900 km. Excepto en la zona conocida
como astenosfera, es sólido y su densidad, que aumenta con
la profundidad, oscila de 3,3 a 6.

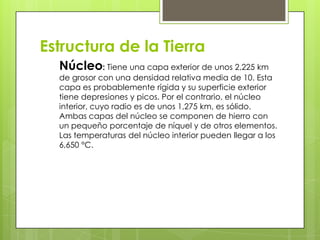

10. Estructura de la Tierra
Núcleo: Tiene una capa exterior de unos 2,225 km
de grosor con una densidad relativa media de 10. Esta
capa es probablemente rígida y su superficie exterior
tiene depresiones y picos. Por el contrario, el núcleo
interior, cuyo radio es de unos 1,275 km, es sólido.
Ambas capas del núcleo se componen de hierro con
un pequeño porcentaje de níquel y de otros elementos.
Las temperaturas del núcleo interior pueden llegar a los
6,650 °C.

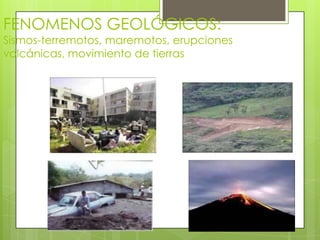

14. FENOMENOS GEOLÓGICOS:
Sismos-terremotos, maremotos, erupciones
volcánicas, movimiento de tierras

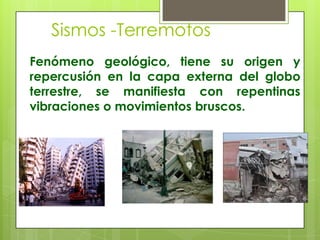

15. Sismos -Terremotos
Fenómeno geológico, tiene su origen y
repercusión en la capa externa del globo
terrestre, se manifiesta con repentinas
vibraciones o movimientos bruscos.

16. Parámetros sísmicos
Magnitud:
 Grado de liberación de energía sísmica, medida
por la escala de Ritcher en niveles del 1 al 12.
Intensidad:
• Grado de destrucción
local, se determina con
base al daño que
produce determinado
por la escala de
Mercallo en niveles del I
al XII.

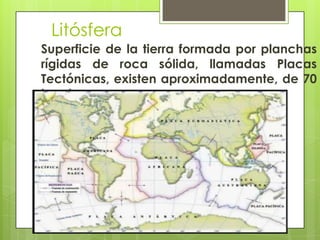

17. Litósfera
Superficie de la tierra formada por planchas
rígidas de roca sólida, llamadas Placas
Tectónicas, existen aproximadamente, de 70
km de grosor

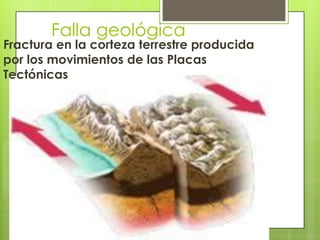

18. Falla geológica
Fractura en la corteza terrestre producida
por los movimientos de las Placas
Tectónicas

19. Erupción volcánica

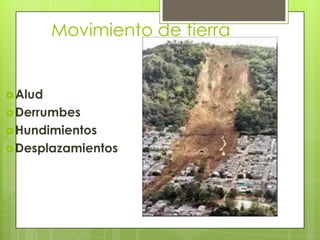

20. Movimiento de tierra
Alud
Derrumbes
Hundimientos
Desplazamientos

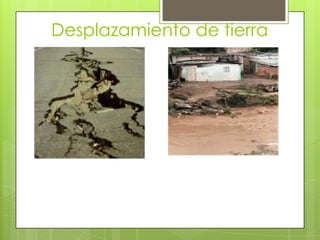

21. Desplazamiento de tierra

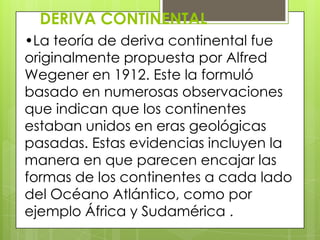

22. DERIVA CONTINENTAL
•La teoría de deriva continental fue
originalmente propuesta por Alfred
Wegener en 1912. Este la formuló
basado en numerosas observaciones
que indican que los continentes
estaban unidos en eras geológicas
pasadas. Estas evidencias incluyen la
manera en que parecen encajar las
formas de los continentes a cada lado
del Océano Atlántico, como por
ejemplo África y Sudamérica .

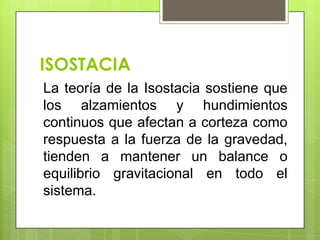

23. ISOSTACIA
La teoría de la Isostacia sostiene que
los alzamientos y hundimientos
continuos que afectan a corteza como
respuesta a la fuerza de la gravedad,
tienden a mantener un balance o
equilibrio gravitacional en todo el
sistema.

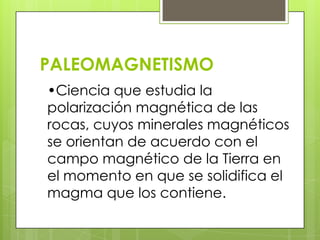

24. PALEOMAGNETISMO
•Ciencia que estudia la
polarización magnética de las
rocas, cuyos minerales magnéticos
se orientan de acuerdo con el
campo magnético de la Tierra en
el momento en que se solidifica el
magma que los contiene.

25. TECTÓNICA DE PLACAS
La teoría se basa en la
observación de que la corteza
terrestre sólida está dividida en
unas veinte placas semirrígidas.
Las fronteras entre estas placas
son zonas con actividad tectónica
donde tienden a producirse sismos
y erupciones volcánicas.

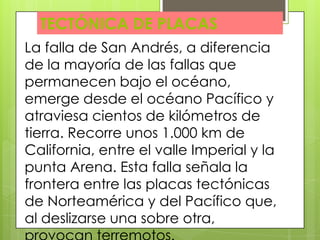

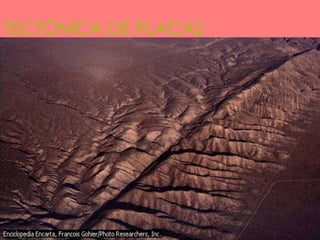

26. La falla de San Andrés, a diferencia
de la mayoría de las fallas que
permanecen bajo el océano,
emerge desde el océano Pacífico y
atraviesa cientos de kilómetros de
tierra. Recorre unos 1.000 km de
California, entre el valle Imperial y la
punta Arena. Esta falla señala la
frontera entre las placas tectónicas
de Norteamérica y del Pacífico que,
al deslizarse una sobre otra,
TECTÓNICA DE PLACAS

27. TECTÓNICA DE PLACAS

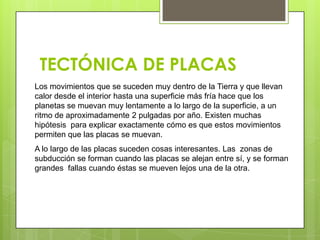

28. TECTÓNICA DE PLACAS
Los movimientos que se suceden muy dentro de la Tierra y que llevan
calor desde el interior hasta una superficie más fría hace que los
planetas se muevan muy lentamente a lo largo de la superficie, a un
ritmo de aproximadamente 2 pulgadas por año. Existen muchas
hipótesis para explicar exactamente cómo es que estos movimientos
permiten que las placas se muevan.
A lo largo de las placas suceden cosas interesantes. Las zonas de
subducción se forman cuando las placas se alejan entre sí, y se forman
grandes fallas cuando éstas se mueven lejos una de la otra.

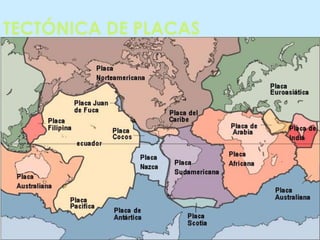

29. TECTÓNICA DE PLACAS

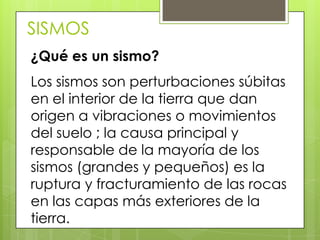

31. SISMOS
¿Qué es un sismo?
Los sismos son perturbaciones súbitas
en el interior de la tierra que dan
origen a vibraciones o movimientos
del suelo ; la causa principal y
responsable de la mayoría de los
sismos (grandes y pequeños) es la
ruptura y fracturamiento de las rocas
en las capas más exteriores de la
tierra.

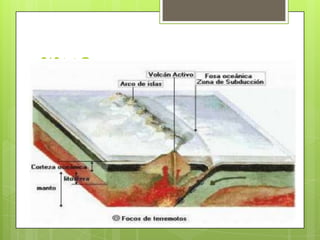

33. SISMO

34. SISMO
El origen del 90 % de los terremotos es
tectónico, relacionado con zonas fracturadas
o fallas, que dejan sentir sus efectos en zonas
extensas. Otro tipo están originados por
erupciones volcánicas y existe un tercer grupo
de movimientos sísmicos, los llamados locales,
que afectan a una región muy pequeña.
Éstos se deben a hundimientos de cavernas,
cavidades subterráneas o galerías de minas;
trastornos causados por disoluciones de
estratos de yeso, sal u otras sustancias, o a
deslizamientos de terrenos que reposan sobre
capas arcillosas.

35. SISMO
Un terremoto se origina debido a la energía
liberada por el movimiento rápido de dos
bloques de la corteza terrestre, uno con
respecto al otro. Este movimiento origina
ondas teóricamente esféricas ondas
sísmicas, que se propagan en todas las
direcciones a partir del punto de máximo
movimiento, denominado hipocentro o foco,
y del punto de la superficie terrestre situado
en la vertical del hipocentro a donde llegan
las ondas por primera vez, el epicentro.

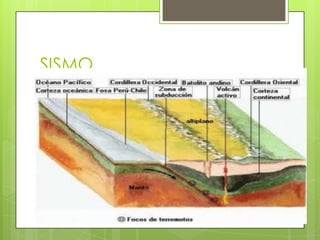

36. SISMO

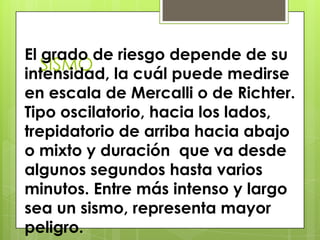

37. SISMO
El grado de riesgo depende de su
intensidad, la cuál puede medirse
en escala de Mercalli o de Richter.
Tipo oscilatorio, hacia los lados,
trepidatorio de arriba hacia abajo
o mixto y duración que va desde
algunos segundos hasta varios
minutos. Entre más intenso y largo
sea un sismo, representa mayor
peligro.

38. SISMÓGRAFO

39. SISMOS EN
GUATEMALA
SEGUNDA PARTE

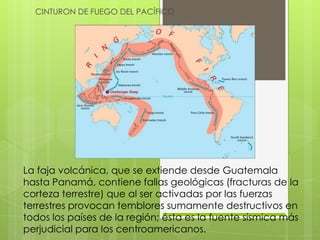

40. CINTURON DE FUEGO DEL PACÍFICO
La faja volcánica, que se extiende desde Guatemala
hasta Panamá, contiene fallas geológicas (fracturas de la
corteza terrestre) que al ser activadas por las fuerzas
terrestres provocan temblores sumamente destructivos en
todos los países de la región; ésta es la fuente sísmica más
perjudicial para los centroamericanos.

41. La otra causa radica en el proceso de subducción
de la placa del Coco bajo la placa del Caribe,
cuyo límites es conocida como fosa
Mesoamericana, y se encuentra dentro del
Oceano Pacífico. Los grandes esfuerzos y
sismicidad afectan a todos los países del área
centroamericana pero principalmente a la región
aledaña a dicho océano .
ZONA DE SUBDUCCIÓN

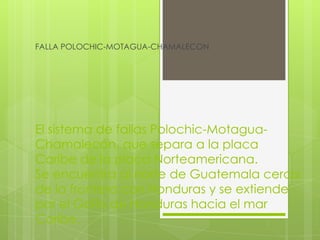

42. El sistema de fallas Polochic-Motagua-
Chamalecón, que separa a la placa
Caribe de la placa Norteamericana.
Se encuentra al norte de Guatemala cerca
de la frontera con Honduras y se extiende
por el Golfo de Honduras hacia el mar
Caribe.
FALLA POLOCHIC-MOTAGUA-CHAMALECON

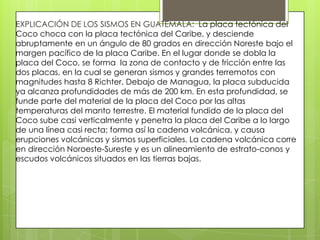

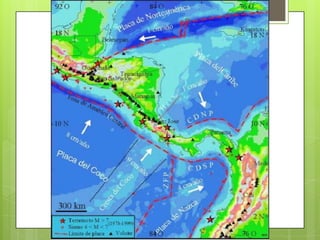

44. EXPLICACIÓN DE LOS SISMOS EN GUATEMALA: La placa tectónica del
Coco choca con la placa tectónica del Caribe, y desciende
abruptamente en un ángulo de 80 grados en dirección Noreste bajo el
margen pacífico de la placa Caribe. En el lugar donde se dobla la
placa del Coco, se forma la zona de contacto y de fricción entre las
dos placas, en la cual se generan sismos y grandes terremotos con
magnitudes hasta 8 Richter. Debajo de Managua, la placa subducida
ya alcanza profundidades de más de 200 km. En esta profundidad, se
funde parte del material de la placa del Coco por las altas
temperaturas del manto terrestre. El material fundido de la placa del
Coco sube casi verticalmente y penetra la placa del Caribe a lo largo
de una línea casi recta; forma así la cadena volcánica, y causa
erupciones volcánicas y sismos superficiales. La cadena volcánica corre
en dirección Noroeste-Sureste y es un alineamiento de estrato-conos y
escudos volcánicos situados en las tierras bajas.
