Este documento describe la estructura interna de la Tierra, incluyendo el núcleo interno, núcleo externo, manto inferior y superior, y corteza oceánica y continental. También describe la teoría de la deriva continental de Alfred Wegener y los diferentes tipos de movimientos de placas tectónicas.

1. LITOSFERA
Nivel: 7 Básico
Preparado por:
María Eliana Jirón
Bibliotecaria Documentalista
Santiago, abril del 2005

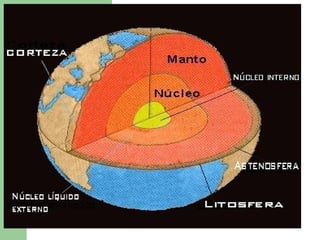

2. Estructura interna de la Tierra
 El núcleo interno: Es sólido, posiblemente debido a las
grandes presiones que se dan en el interior de la Tierra.
 El núcleo externo: Es líquido. En su composición
predominan el hierro y el níquel.
 Manto inferior: Semi-líquido. En su composición
destacan el silicio, el magnesio y el oxígeno
 Manto superior: Semi-líquido. Predominan unas rocas
denominadas olivino y piroxeno (silicatos de hierro y
magnesio). Esta capa se ha podido estudiar con más
precisión debido a que de ella procede el magma que
sale al exterior de la Tierra cuando un volcán entra en
erupción.

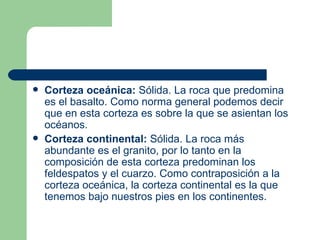

3.  Corteza oceánica: Sólida. La roca que predomina
es el basalto. Como norma general podemos decir
que en esta corteza es sobre la que se asientan los
océanos.
 Corteza continental: Sólida. La roca más
abundante es el granito, por lo tanto en la
composición de esta corteza predominan los
feldespatos y el cuarzo. Como contraposición a la
corteza oceánica, la corteza continental es la que
tenemos bajo nuestros pies en los continentes.

5. DERIVA DE LOS CONTINENTES
 En el periodo entre 1908 y 1912, las teorías de la
deriva continental fueron propuestas por el
geólogo y meteorólogo alemán Alfred Wegener
(1880-1930).
 Wegener, defendió la teoría de la deriva de los
continentes en una época en que los medios
tecnológicos para demostrarla no se habían
desarrollado todavía.
 A partir de diversas evidencias, renovó la idea de
que todos los continentes estuvieron en un
momento dado unidos en una gran área de tierra
que él llamo Pangea.

6.  Más tarde sostuvo que ese supercontinente
habría comenzado a dividirse hace
aproximadamente 200 millones de años en dos
partes: una norte que él llamo Laurasia, y una
sur llamada Gondwana por el geólogo austríaco
Eduard Suess
 Las teorías de Wegener, descritas en El origen
de los continentes y de los océanos (1915), no
fueron corroboradas por los científicos hasta
1960, cuando la investigación oceanográfica
reveló el fenómeno conocido como expansión
del fondo del mar, atribuida al geólogo
norteamericano Harry Hammond Hess.

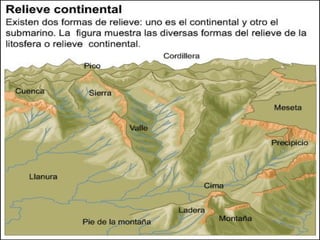

8. RELIEVE CONTINENTAL
 El relieve de la Tierra, es el conjunto de formas que
presenta la superficie terrestre tal como lo
conocemos ahora y que tardó millones de años en
formarse.
De acuerdo a la ubicación de las mismas podemos
dividirlo en:
 Relieve oceánico o tierras sumergidas: Están
cubiertas por aguas. Ocupan el 70% de la
superficie terrestre.
 Relieve continental o tierras emergidas: Están en
contacto con la atmósfera. Ocupan el 30% de la
superficie terrestre.

9. EL RELIEVE:
COMPONENTES Y CAMBIOS

11. Relieve Oceánico
 El relieve oceánico es mucho menos
irregular que el relieve continental debido a
que no actúan sobre él los agentes externos.
 A medida que aumenta la profundidad
también crece la quietud de las aguas.

14. Movimientos de la tierra
 Debido a las presiones que recibe la corteza terrestre desde
las capas internas de la Tierra, diversos tipos de movimientos
hicieron que la superficie terrestre vaya cambiando su forma a
lo largo del tiempo y hasta hoy en día se siguen sintiendo los
efectos de las mismas:
 Movimientos orogénicos: Son movimientos abruptos que
originaron las montañas.
 Movimientos epirogénicos: Son movimientos lentos de la
corteza terrestre.
 Movimientos sísmicos: Son movimientos bruscas y cortas de
la corteza terrestre.
 Erupciones volcánicas: Son las salidas bruscas de rocas en
estado de fusión del interior de la Tierra.

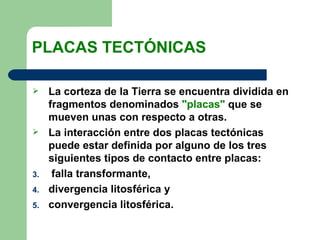

15. PLACAS TECTÓNICAS
 La corteza de la Tierra se encuentra dividida en
fragmentos denominados "placas" que se
mueven unas con respecto a otras.
 La interacción entre dos placas tectónicas
puede estar definida por alguno de los tres
siguientes tipos de contacto entre placas:
3. falla transformante,
4. divergencia litosférica y
5. convergencia litosférica.

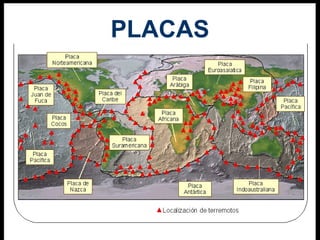

16. PLACAS

17. Este contacto puede ser de tres tipos:
 1. Cuando las placas son
convergentes una se
hunde bajo la otra. El caso
más conocido es el de
nuestro país que se ubica
en la placa Sudamericana
bajo la cual se hunde la
placa de Nazca. Este
fenómeno, también llamado
subducción, afecta a las
costas de Chile y Perú
provocando gran número de
sismos en la zona.

18. TERREMOTO
FOSA OCEÁNICA CORDILLERA
( CHILE - PERÚ) DE LOS ANDES
MAR
PLACA SUDAMERICANA
PLACA DE NAZCA
(LITOSFERA
LITOSFERA PLACA DE NAZCA
.
ASTENOSFERA
ASTENOSFERA

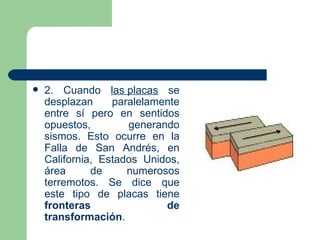

19.  2. Cuando las placas se
desplazan paralelamente
entre sí pero en sentidos
opuestos, generando
sismos. Esto ocurre en la
Falla de San Andrés, en
California, Estados Unidos,
área de numerosos
terremotos. Se dice que
este tipo de placas tiene
fronteras de
transformación.

20.  3. Cuando las placas se alejan una
de la otra se les llama divergentes.
Esto sucede con las placas
Norteamericana y Europea que se
separan a una velocidad de 2,5
centímetros por año.
 Al separarse se produce un espacio
que es rellenado con magma.
Cuando éste se endurece se aleja
del lugar donde surgió generando un
nuevo hueco que es rellenado con
nuevo magma.
 El proceso crea el sistema que da
origen al fondo oceánico. En estas
zonas no suelen ocurrir sismos de
gran intensidad.

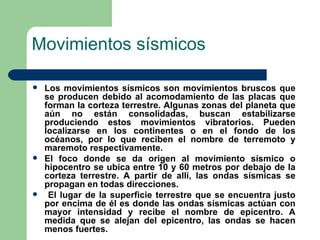

21. Movimientos sísmicos
 Los movimientos sísmicos son movimientos bruscos que
se producen debido al acomodamiento de las placas que
forman la corteza terrestre. Algunas zonas del planeta que
aún no están consolidadas, buscan estabilizarse
produciendo estos movimientos vibratorios. Pueden
localizarse en los continentes o en el fondo de los
océanos, por lo que reciben el nombre de terremoto y
maremoto respectivamente.
 El foco donde se da origen al movimiento sísmico o
hipocentro se ubica entre 10 y 60 metros por debajo de la
corteza terrestre. A partir de allí, las ondas sísmicas se
propagan en todas direcciones.
 El lugar de la superficie terrestre que se encuentra justo
por encima de él es donde las ondas sísmicas actúan con
mayor intensidad y recibe el nombre de epicentro. A
medida que se alejan del epicentro, las ondas se hacen
menos fuertes.

22. Elementos de un terremoto
HIPOCENTRO:
Es el lugar del interior
de la Tierra donde se
origina el terremoto;
en él se produce la
rotura de las rocas y,
HIPOCENTRO
por tanto, la sacudida
y la liberación de
energía.

23. Elementos de un terremoto
ONDAS
SÍSMICAS ONDAS SÍSMICAS:
Son las vibraciones que,
desde el hipocentro del
seísmo, transmiten el
movimiento en todas las
direcciones y producen
las catástrofes.

24. Elementos de un terremoto
EPICENTRO:
Es el punto en la
EPICENTRO
superficie, en la vertical
del hipocentro, donde las
ondas sísmicas alcanzan
la superficie terrestre y se
notan con más intensidad
los efectos del terremoto

25. Medición sísmica
La intensidad de los sismos se miden con
aparatos llamados sismógrafos que registran
las vibraciones de la corteza terrestre
mediante dos escalas:
 Escala de Richter: indica la cantidad de
energía liberada en el hipocentro (de 1 a 9).
 Escala de Mercalli: indica la intensidad de
los daños causados (de 1 a 12).

26. MAGNITUD DE LOS
TERREMOTOS

27. Escala de Mercalli
Grado Muy pocas personas
1 perciben el temblor.
Grado La perciben sólo algunas
2 personas en reposo.
Grado Se percibe al interior de
3 casas y edificios.
Grado Los objetos colgantes
4 oscilan visiblemente. Es
sentido por todos en el
interior de edificios y
casas.
Grado Sentido por casi todos, aún
5 en el exterior. Durante la
noche, muchas personas
despiertan.

28. Grado Lo perciben todos. Se
6 siente inseguridad al
caminar, se quiebran
vidrios, vajillas y objetos
frágiles. Se desplazan los
muebles y se producen
grietas en algunos
estucos.
Grado Se siente en autos en
7 marcha, causa daños en
estructuras de albañilería
mal construídas.
Grado Se hace insegura la
8 conducción de vehículos.
Se producen daños de
consideración, como
también derrumbes
parciales en edificaciones
de albañilería bien
terminadas.

29. Grado Provoca pánico general.
9 Las construcciones de
albañilería bien realizadas
se derrumban.
Grado Se destruye gran parte de
10 las estructuras de todas
las especies
Grado Muy pocas estructuras
11 quedan en pie. Se
deforman los rieles de
ferrocarriles y las cañerías
subterráneas quedan fuera
de servicio.
Grado Daño total, se desplazan
12 masas de rocas y los
objetos vuelan por los
aires.

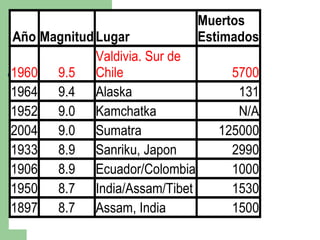

30. Muertos
Año Magnitud Lugar Estimados
Valdivia. Sur de
1960 9.5 Chile 5700
1964 9.4 Alaska 131
1952 9.0 Kamchatka N/A
2004 9.0 Sumatra 125000
1933 8.9 Sanriku, Japon 2990
1906 8.9 Ecuador/Colombia 1000
1950 8.7 India/Assam/Tibet 1530
1897 8.7 Assam, India 1500

31. Chillán, 1960 Valparaíso, 1906
Valdivia, 1960

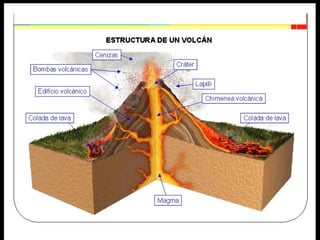

32. Erupciones volcánicas
 Los volcanes son grandes chimeneas a través de
las cuales el magma del interior del planeta pueden
salir a la superficie.
 La enorme presión que general estos elementos ha
logrado crear salidas en las zonas donde la corteza
terrestre es más débil, logrando expulsar el material
en forma de partículas sólidas, lava y gases a
temperaturas superiores a los 1.000º C.
 Al ponerse en contacto con la atmósfera la lava se
enfría formando las llamadas rocas ígneas.

33. A medida que pasa el tiempo, las erupciones volcánicas
se van espaciando y tienden a desaparecer y a ser
reemplazados por los siguientes fenómenos
posvolcánicos:
 Aguas termales: fuentes de agua caliente con
minerales disueltos.
 Géiseres: salidas intermitentes de agua caliente.
 Fumarolas: emanaciones de vapor de agua.
 Los volcanes pueden clasificarse en:
 activos cuando entran en erupción con relativa
frecuencia;
 durmientes, con ciertos signos de actividad eruptiva, y
 los extintos, que registraron actividad en períodos
muy lejanos, pero que no muestran indicios de volver a
reactivarse.
