3. proceso geologicos

3. Los procesos geológicos y las estructuras
resultantes.
3.1. La teoría de la Isostasia.
3.2. Movimientos tectónicos.
3.2.1. Terremotos.

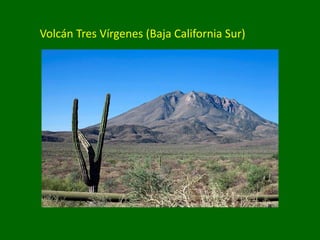

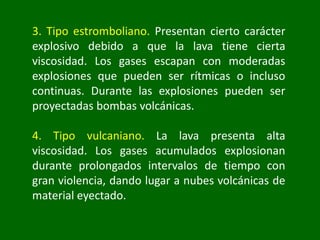

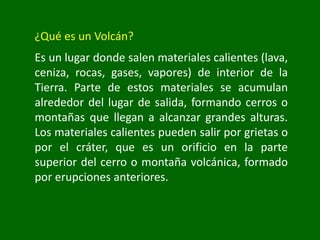

3.2.2. Vulcanismo.

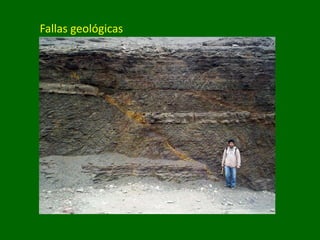

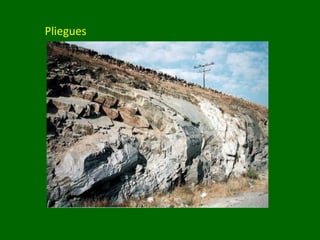

3.3. Estructuras geológicas.

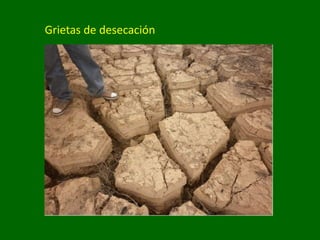

3.4. Intemperismo y erosión.

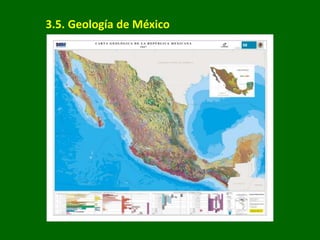

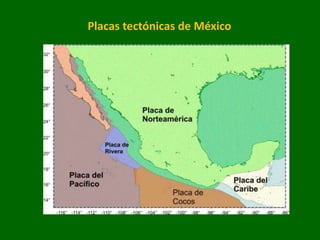

3.5. Geología de México.

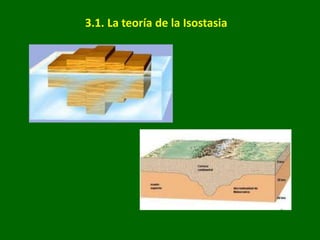

3.1. La teoría de la Isostasia

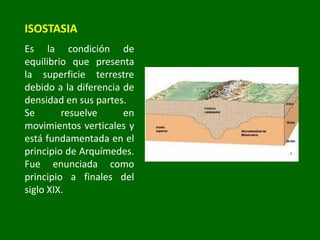

ISOSTASIA
Es la condición de
equilibrio que presenta
la superficie terrestre
debido a la diferencia de
densidad en sus partes.
Se resuelve en
movimientos verticales y
está fundamentada en el
principio de Arquímedes.
Fue enunciada como
principio a finales del
siglo XIX.

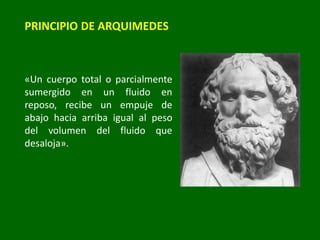

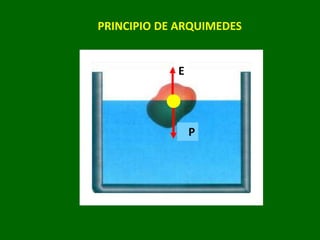

PRINCIPIO DE ARQUIMEDES
«Un cuerpo total o parcialmente
sumergido en un fluido en
reposo, recibe un empuje de
abajo hacia arriba igual al peso
del volumen del fluido que
desaloja».

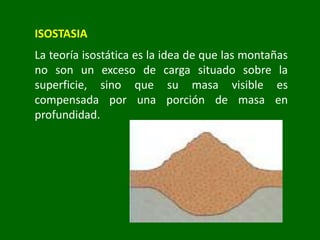

ISOSTASIA
La teoría isostática es la idea de que las montañas
no son un exceso de carga situado sobre la
superficie, sino que su masa visible es
compensada por una porción de masa en
profundidad.

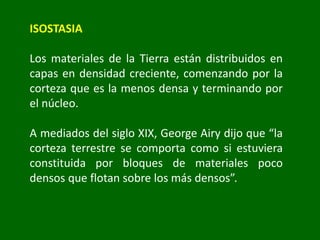

ISOSTASIA
Los materiales de la Tierra están distribuidos en
capas en densidad creciente, comenzando por la
corteza que es la menos densa y terminando por
el núcleo.
A mediados del siglo XIX, George Airy dijo que “la
corteza terrestre se comporta como si estuviera
constituida por bloques de materiales poco
densos que flotan sobre los más densos”.

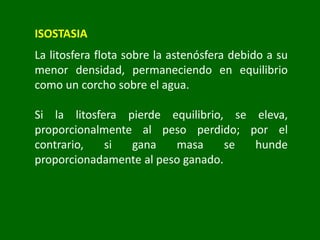

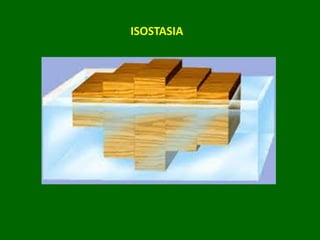

ISOSTASIA
La litosfera flota sobre la astenósfera debido a su
menor densidad, permaneciendo en equilibrio
como un corcho sobre el agua.
Si la litosfera pierde equilibrio, se eleva,
proporcionalmente al peso perdido; por el
contrario, si gana masa se hunde
proporcionadamente al peso ganado.

ISOSTASIA
En 1892, Dutton dio nombre de isostasia al
mecanismo de ajuste que permite explicar los
movimientos verticales de la corteza. Según esto,
si una zona terrestre se sobrecarga, se hundirá;
pero si se descarga, se elevará. Aunque es una
teoría anterior a la tectónica de placas, el
mecanismo es necesario para justificar los
movimientos de elevación y descenso de la
litosfera.

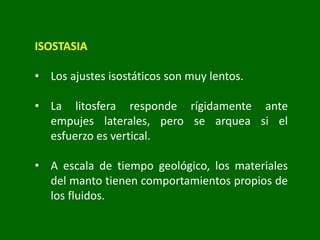

ISOSTASIA
• Los ajustes isostáticos son muy lentos.
• La litosfera responde rígidamente ante
empujes laterales, pero se arquea si el
esfuerzo es vertical.
• A escala de tiempo geológico, los materiales
del manto tienen comportamientos propios de
los fluidos.

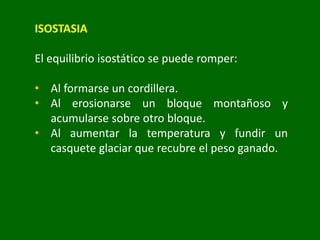

ISOSTASIA
El equilibrio isostático se puede romper:
• Al formarse un cordillera.
• Al erosionarse un bloque montañoso y
acumularse sobre otro bloque.
• Al aumentar la temperatura y fundir un
casquete glaciar que recubre el peso ganado.

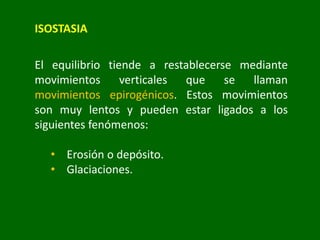

ISOSTASIA
El equilibrio tiende a restablecerse mediante
movimientos verticales que se llaman
movimientos epirogénicos. Estos movimientos
son muy lentos y pueden estar ligados a los
siguientes fenómenos:
• Erosión o depósito.
• Glaciaciones.

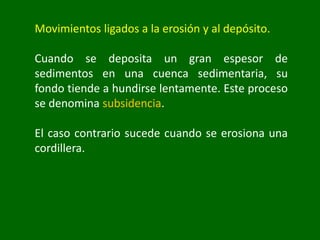

Movimientos ligados a la erosión y al depósito.
Cuando se deposita un gran espesor de
sedimentos en una cuenca sedimentaria, su
fondo tiende a hundirse lentamente. Este proceso
se denomina subsidencia.
El caso contrario sucede cuando se erosiona una
cordillera.

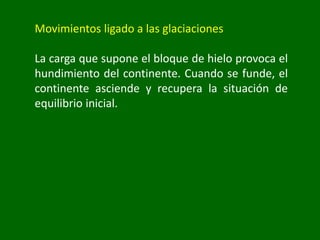

Movimientos ligado a las glaciaciones
La carga que supone el bloque de hielo provoca el
hundimiento del continente. Cuando se funde, el
continente asciende y recupera la situación de
equilibrio inicial.

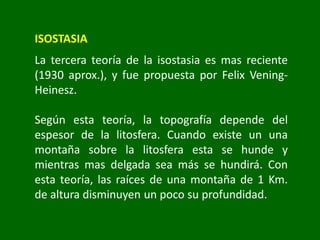

ISOSTASIA
La tercera teoría de la isostasia es mas reciente
(1930 aprox.), y fue propuesta por Felix Vening-
Heinesz.
Según esta teoría, la topografía depende del
espesor de la litosfera. Cuando existe un una
montaña sobre la litosfera esta se hunde y
mientras mas delgada sea más se hundirá. Con
esta teoría, las raíces de una montaña de 1 Km.
de altura disminuyen un poco su profundidad.

ISOSTASIA

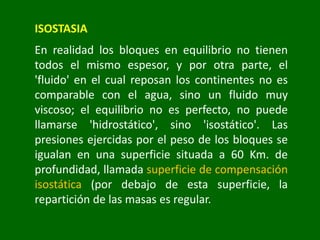

En realidad los bloques en equilibrio no tienen
todos el mismo espesor, y por otra parte, el
'fluido' en el cual reposan los continentes no es
comparable con el agua, sino un fluido muy
viscoso; el equilibrio no es perfecto, no puede
llamarse 'hidrostático', sino 'isostático'. Las
presiones ejercidas por el peso de los bloques se
igualan en una superficie situada a 60 Km. de
profundidad, llamada superficie de compensación
isostática (por debajo de esta superficie, la
repartición de las masas es regular.

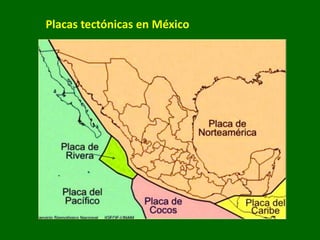

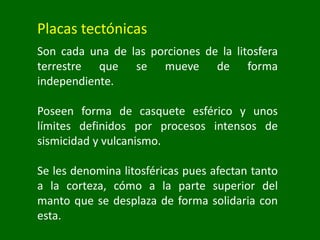

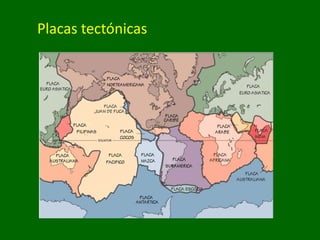

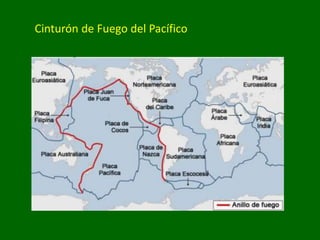

Placas tectónicas
Son cada una de las porciones de la litosfera
terrestre que se mueve de forma
independiente.
Poseen forma de casquete esférico y unos
límites definidos por procesos intensos de
sismicidad y vulcanismo.
Se les denomina litosféricas pues afectan tanto
a la corteza, cómo a la parte superior del
manto que se desplaza de forma solidaria con
esta.

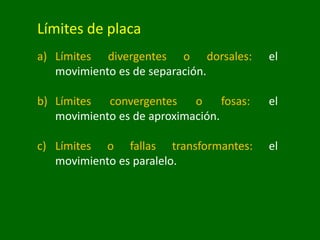

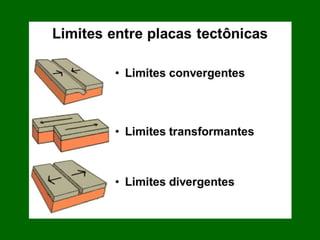

Límites de placa
a) Límites divergentes o dorsales: el
movimiento es de separación.
b) Límites convergentes o fosas: el
movimiento es de aproximación.
c) Límites o fallas transformantes: el
movimiento es paralelo.

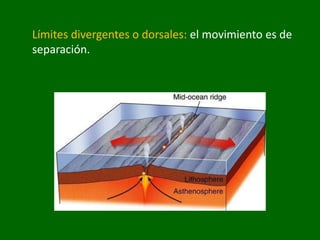

Límites divergentes o dorsales: el movimiento es de
separación.

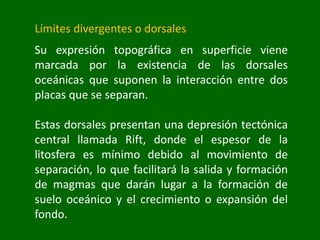

Límites divergentes o dorsales
Su expresión topográfica en superficie viene
marcada por la existencia de las dorsales
oceánicas que suponen la interacción entre dos
placas que se separan.
Estas dorsales presentan una depresión tectónica
central llamada Rift, donde el espesor de la
litosfera es mínimo debido al movimiento de
separación, lo que facilitará la salida y formación
de magmas que darán lugar a la formación de
suelo oceánico y el crecimiento o expansión del
fondo.

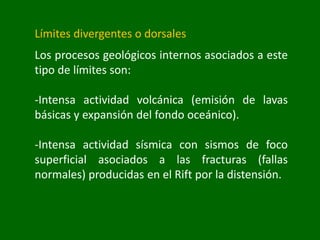

Límites divergentes o dorsales
Los procesos geológicos internos asociados a este
tipo de límites son:
-Intensa actividad volcánica (emisión de lavas
básicas y expansión del fondo oceánico).
-Intensa actividad sísmica con sismos de foco
superficial asociados a las fracturas (fallas
normales) producidas en el Rift por la distensión.

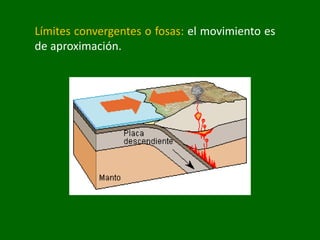

Límites convergentes o fosas: el movimiento es
de aproximación.

Límites convergentes o fosas
Se producen cuando una de las placas se
introduce bajo la otra en un proceso que se
denomina subducción, presentando intensa
sismicidad y vulcanismo

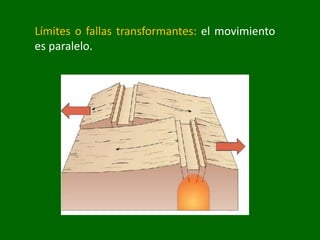

Límites o fallas transformantes: el movimiento
es paralelo.

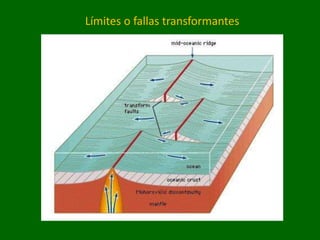

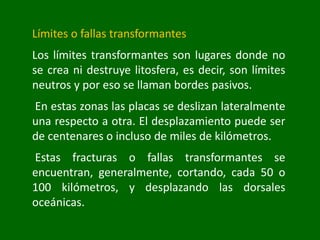

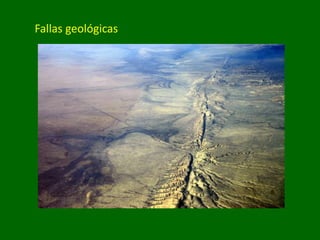

Límites o fallas transformantes
Los límites transformantes son lugares donde no
se crea ni destruye litosfera, es decir, son límites
neutros y por eso se llaman bordes pasivos.
En estas zonas las placas se deslizan lateralmente
una respecto a otra. El desplazamiento puede ser
de centenares o incluso de miles de kilómetros.
Estas fracturas o fallas transformantes se
encuentran, generalmente, cortando, cada 50 o
100 kilómetros, y desplazando las dorsales
oceánicas.

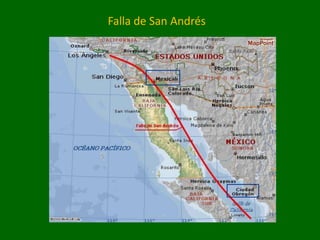

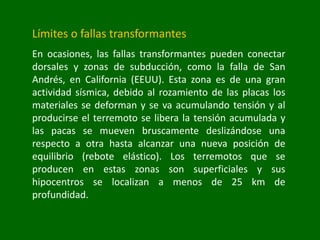

En ocasiones, las fallas transformantes pueden conectar
dorsales y zonas de subducción, como la falla de San
Andrés, en California (EEUU). Esta zona es de una gran
actividad sísmica, debido al rozamiento de las placas los
materiales se deforman y se va acumulando tensión y al
producirse el terremoto se libera la tensión acumulada y
las pacas se mueven bruscamente deslizándose una
respecto a otra hasta alcanzar una nueva posición de
equilibrio (rebote elástico). Los terremotos que se
producen en estas zonas son superficiales y sus
hipocentros se localizan a menos de 25 km de
profundidad.

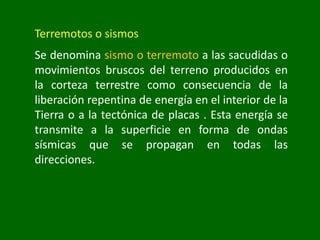

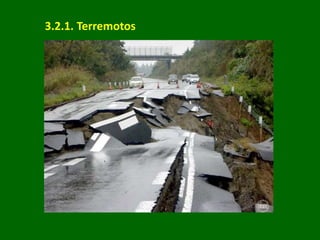

Terremotos o sismos
Se denomina sismo o terremoto a las sacudidas o
movimientos bruscos del terreno producidos en
la corteza terrestre como consecuencia de la
liberación repentina de energía en el interior de la
Tierra o a la tectónica de placas . Esta energía se
transmite a la superficie en forma de ondas
sísmicas que se propagan en todas las
direcciones.

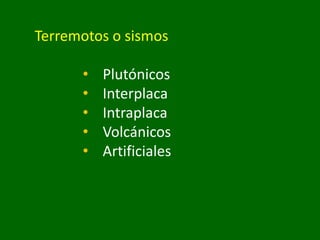

Terremotos o sismos
• Plutónicos
• Interplaca
• Intraplaca
• Volcánicos
• Artificiales

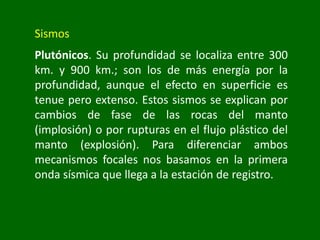

Sismos
Plutónicos. Su profundidad se localiza entre 300
km. y 900 km.; son los de más energía por la
profundidad, aunque el efecto en superficie es
tenue pero extenso. Estos sismos se explican por
cambios de fase de las rocas del manto
(implosión) o por rupturas en el flujo plástico del
manto (explosión). Para diferenciar ambos
mecanismos focales nos basamos en la primera
onda sísmica que llega a la estación de registro.

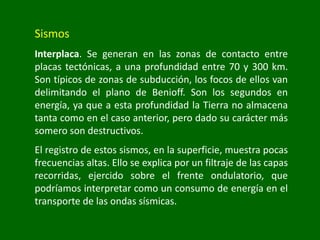

Sismos
Interplaca. Se generan en las zonas de contacto entre
placas tectónicas, a una profundidad entre 70 y 300 km.

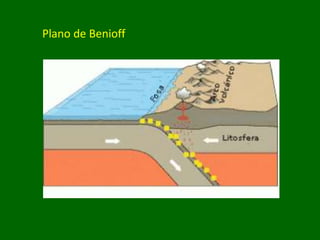

Son típicos de zonas de subducción, los focos de ellos van
delimitando el plano de Benioff. Son los segundos en
energía, ya que a esta profundidad la Tierra no almacena
tanta como en el caso anterior, pero dado su carácter más
somero son destructivos.
El registro de estos sismos, en la superficie, muestra pocas
frecuencias altas. Ello se explica por un filtraje de las capas
recorridas, ejercido sobre el frente ondulatorio, que
podríamos interpretar como un consumo de energía en el
transporte de las ondas sísmicas.

Sismos
Intraplaca. Se dan en el interior de las placas
tectónicas, cuando la energía se libera por sus
zonas más débiles (fallas locales). Son los más
destructivos aunque acumulan menos energía
que los anteriores dado que se dan a menos de
70 Km. de profundidad.

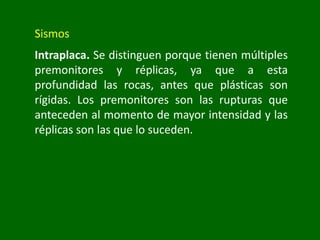

Sismos
Intraplaca. Se distinguen porque tienen múltiples
premonitores y réplicas, ya que a esta
profundidad las rocas, antes que plásticas son
rígidas. Los premonitores son las rupturas que
anteceden al momento de mayor intensidad y las
réplicas son las que lo suceden.

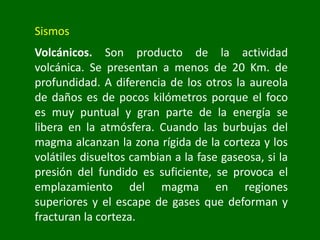

Sismos
Volcánicos. Son producto de la actividad
volcánica. Se presentan a menos de 20 Km. de
profundidad. A diferencia de los otros la aureola
de daños es de pocos kilómetros porque el foco
es muy puntual y gran parte de la energía se
libera en la atmósfera. Cuando las burbujas del
magma alcanzan la zona rígida de la corteza y los
volátiles disueltos cambian a la fase gaseosa, si la
presión del fundido es suficiente, se provoca el
emplazamiento del magma en regiones
superiores y el escape de gases que deforman y
fracturan la corteza.

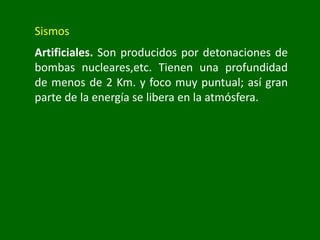

Sismos
Artificiales. Son producidos por detonaciones de
bombas nucleares,etc. Tienen una profundidad
de menos de 2 Km. y foco muy puntual; así gran
parte de la energía se libera en la atmósfera.

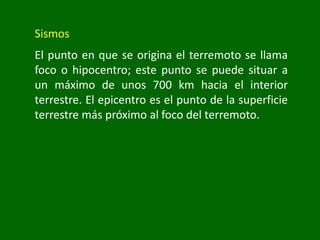

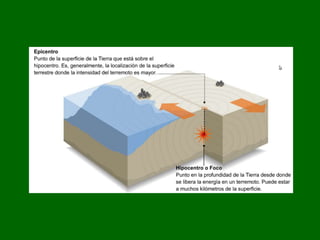

Sismos
El punto en que se origina el terremoto se llama
foco o hipocentro; este punto se puede situar a
un máximo de unos 700 km hacia el interior
terrestre. El epicentro es el punto de la superficie
terrestre más próximo al foco del terremoto.

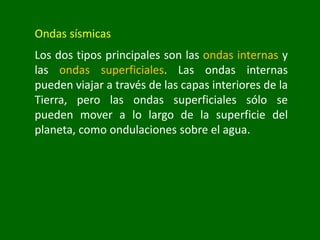

Ondas sísmicas
Los dos tipos principales son las ondas internas y
las ondas superficiales. Las ondas internas
pueden viajar a través de las capas interiores de la
Tierra, pero las ondas superficiales sólo se
pueden mover a lo largo de la superficie del
planeta, como ondulaciones sobre el agua.

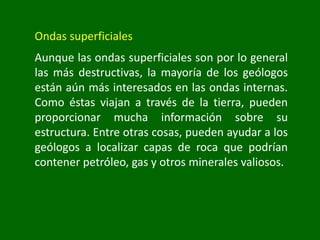

Ondas internas y superficiales
Aunque las ondas superficiales son por lo general
las más destructivas, la mayoría de los geólogos
están aún más interesados en las ondas internas.
Como éstas viajan a través de la tierra, pueden
proporcionar mucha información sobre su
estructura. Entre otras cosas, pueden ayudar a los
geólogos a localizar capas de roca que podrían
contener petróleo, gas y otros minerales valiosos.

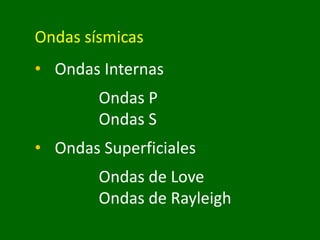

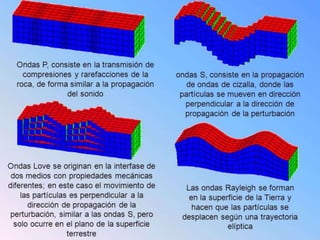

Ondas sísmicas
• Ondas Internas
Ondas P
Ondas S

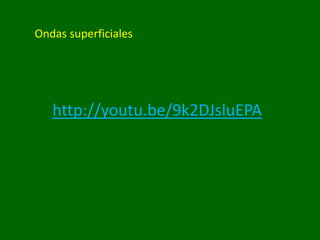

• Ondas Superficiales
Ondas de Love
Ondas de Rayleigh

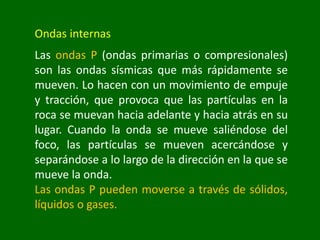

Ondas internas
Las ondas P (ondas primarias o compresionales)
son las ondas sísmicas que más rápidamente se
mueven. Lo hacen con un movimiento de empuje
y tracción, que provoca que las partículas en la
roca se muevan hacia adelante y hacia atrás en su
lugar. Cuando la onda se mueve saliéndose del
foco, las partículas se mueven acercándose y
separándose a lo largo de la dirección en la que se
mueve la onda.
Las ondas P pueden moverse a través de sólidos,
líquidos o gases.

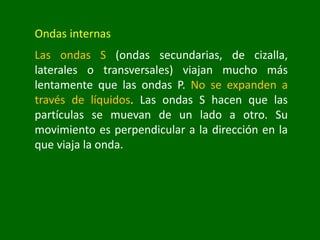

Ondas internas
Las ondas S (ondas secundarias, de cizalla,
laterales o transversales) viajan mucho más
lentamente que las ondas P. No se expanden a
través de líquidos. Las ondas S hacen que las
partículas se muevan de un lado a otro. Su
movimiento es perpendicular a la dirección en la
que viaja la onda.

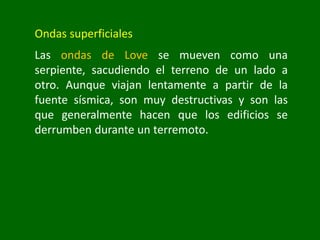

Ondas superficiales
Las ondas de Love se mueven como una
serpiente, sacudiendo el terreno de un lado a
otro. Aunque viajan lentamente a partir de la
fuente sísmica, son muy destructivas y son las
que generalmente hacen que los edificios se
derrumben durante un terremoto.

Ondas superficiales

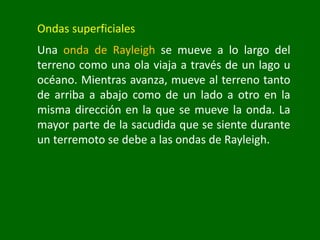

Una onda de Rayleigh se mueve a lo largo del
terreno como una ola viaja a través de un lago u
océano. Mientras avanza, mueve al terreno tanto
de arriba a abajo como de un lado a otro en la
misma dirección en la que se mueve la onda. La
mayor parte de la sacudida que se siente durante
un terremoto se debe a las ondas de Rayleigh.

Ondas superficiales
http://youtu.be/9k2DJsluEPA

Ondas superficiales
Aunque las ondas superficiales son por lo general
las más destructivas, la mayoría de los geólogos
están aún más interesados en las ondas internas.
Como éstas viajan a través de la tierra, pueden
proporcionar mucha información sobre su
estructura. Entre otras cosas, pueden ayudar a los
geólogos a localizar capas de roca que podrían
contener petróleo, gas y otros minerales valiosos.

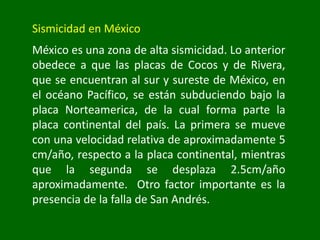

Sismicidad en México
México es una zona de alta sismicidad. Lo anterior
obedece a que las placas de Cocos y de Rivera,
que se encuentran al sur y sureste de México, en
el océano Pacífico, se están subduciendo bajo la
placa Norteamerica, de la cual forma parte la
placa continental del país. La primera se mueve
con una velocidad relativa de aproximadamente 5
cm/año, respecto a la placa continental, mientras
que la segunda se desplaza 2.5cm/año
aproximadamente. Otro factor importante es la
presencia de la falla de San Andrés.

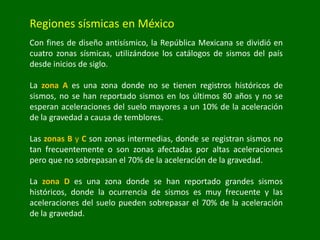

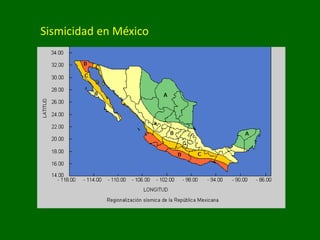

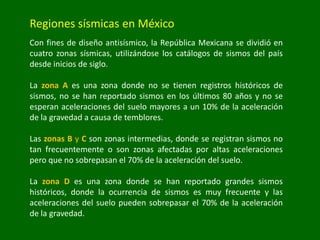

Regiones sísmicas en México
Con fines de diseño antisísmico, la República Mexicana se dividió en
cuatro zonas sísmicas, utilizándose los catálogos de sismos del país
desde inicios de siglo.
La zona A es una zona donde no se tienen registros históricos de
sismos, no se han reportado sismos en los últimos 80 años y no se
esperan aceleraciones del suelo mayores a un 10% de la aceleración
de la gravedad a causa de temblores.
Las zonas B y C son zonas intermedias, donde se registran sismos no
tan frecuentemente o son zonas afectadas por altas aceleraciones
pero que no sobrepasan el 70% de la aceleración de la gravedad.
La zona D es una zona donde se han reportado grandes sismos
históricos, donde la ocurrencia de sismos es muy frecuente y las
aceleraciones del suelo pueden sobrepasar el 70% de la aceleración
de la gravedad.

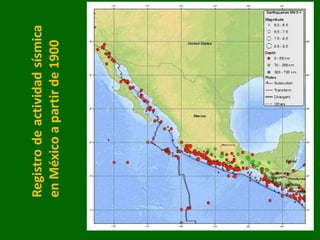

Registrodeactividadsísmica
enMéxicoapartirde1900

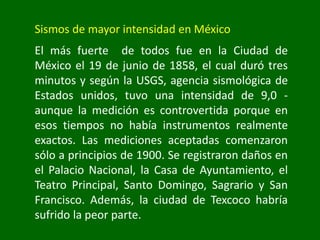

Sismos de mayor intensidad en México
El más fuerte de todos fue en la Ciudad de
México el 19 de junio de 1858, el cual duró tres
minutos y según la USGS, agencia sismológica de
Estados unidos, tuvo una intensidad de 9,0 -
aunque la medición es controvertida porque en
esos tiempos no había instrumentos realmente
exactos. Las mediciones aceptadas comenzaron
sólo a principios de 1900. Se registraron daños en
el Palacio Nacional, la Casa de Ayuntamiento, el
Teatro Principal, Santo Domingo, Sagrario y San
Francisco. Además, la ciudad de Texcoco habría
sufrido la peor parte.

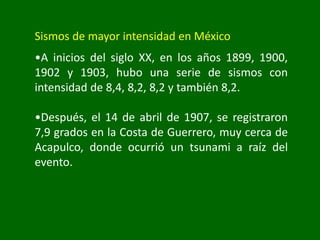

•A inicios del siglo XX, en los años 1899, 1900,
1902 y 1903, hubo una serie de sismos con
intensidad de 8,4, 8,2, 8,2 y también 8,2.
•Después, el 14 de abril de 1907, se registraron
7,9 grados en la Costa de Guerrero, muy cerca de
Acapulco, donde ocurrió un tsunami a raíz del
evento.

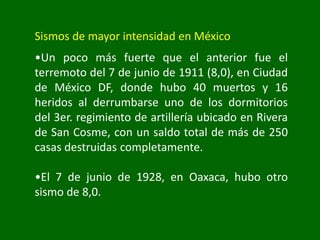

•Un poco más fuerte que el anterior fue el
terremoto del 7 de junio de 1911 (8,0), en Ciudad
de México DF, donde hubo 40 muertos y 16
heridos al derrumbarse uno de los dormitorios
del 3er. regimiento de artillería ubicado en Rivera
de San Cosme, con un saldo total de más de 250
casas destruidas completamente.
•El 7 de junio de 1928, en Oaxaca, hubo otro
sismo de 8,0.

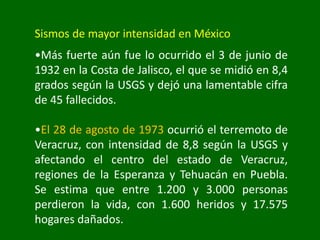

•Más fuerte aún fue lo ocurrido el 3 de junio de
1932 en la Costa de Jalisco, el que se midió en 8,4
grados según la USGS y dejó una lamentable cifra
de 45 fallecidos.
•El 28 de agosto de 1973 ocurrió el terremoto de
Veracruz, con intensidad de 8,8 según la USGS y
afectando el centro del estado de Veracruz,
regiones de la Esperanza y Tehuacán en Puebla.
Se estima que entre 1.200 y 3.000 personas
perdieron la vida, con 1.600 heridos y 17.575
hogares dañados.

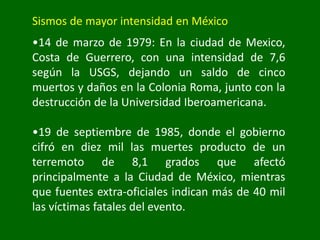

•14 de marzo de 1979: En la ciudad de Mexico,
Costa de Guerrero, con una intensidad de 7,6
según la USGS, dejando un saldo de cinco
muertos y daños en la Colonia Roma, junto con la
destrucción de la Universidad Iberoamericana.
•19 de septiembre de 1985, donde el gobierno
cifró en diez mil las muertes producto de un
terremoto de 8,1 grados que afectó
principalmente a la Ciudad de México, mientras
que fuentes extra-oficiales indican más de 40 mil
las víctimas fatales del evento.

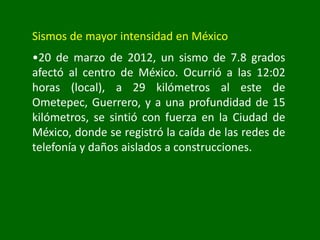

•20 de marzo de 2012, un sismo de 7.8 grados
afectó al centro de México. Ocurrió a las 12:02
horas (local), a 29 kilómetros al este de
Ometepec, Guerrero, y a una profundidad de 15
kilómetros, se sintió con fuerza en la Ciudad de
México, donde se registró la caída de las redes de
telefonía y daños aislados a construcciones.

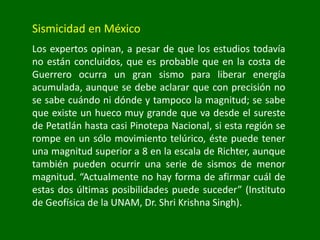

Sismicidad en México
Los expertos opinan, a pesar de que los estudios todavía
no están concluidos, que es probable que en la costa de
Guerrero ocurra un gran sismo para liberar energía
acumulada, aunque se debe aclarar que con precisión no
se sabe cuándo ni dónde y tampoco la magnitud; se sabe

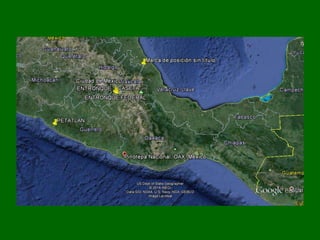

que existe un hueco muy grande que va desde el sureste
de Petatlán hasta casi Pinotepa Nacional, si esta región se
rompe en un sólo movimiento telúrico, éste puede tener
una magnitud superior a 8 en la escala de Richter, aunque
también pueden ocurrir una serie de sismos de menor
magnitud. “Actualmente no hay forma de afirmar cuál de
estas dos últimas posibilidades puede suceder” (Instituto
de Geofísica de la UNAM, Dr. Shri Krishna Singh).

¿Qué es un Volcán?
Es un lugar donde salen materiales calientes (lava,
ceniza, rocas, gases, vapores) de interior de la
Tierra. Parte de estos materiales se acumulan
alrededor del lugar de salida, formando cerros o
montañas que llegan a alcanzar grandes alturas.
Los materiales calientes pueden salir por grietas o
por el cráter, que es un orificio en la parte
superior del cerro o montaña volcánica, formado
por erupciones anteriores.

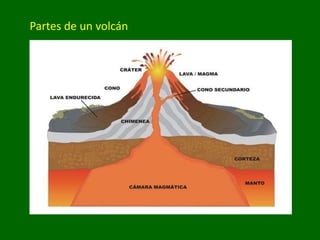

Partes de un volcán
1. Cámara magmática, que es la zona de donde
proviene el magma que forma la lava.
2. Chimenea, que es el canal o conducto por el
que este asciende la lava.
3. Cráter, que es la zona por donde los
materiales son arrojados al exterior en la
erupción.
4. Cono volcánico, que se formaría por la
aglomeración de lava y productos
fragmentados en la loma del volcán.

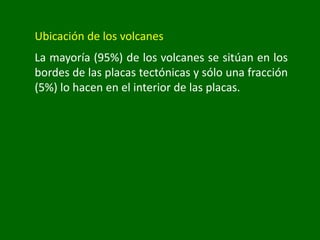

Ubicación de los volcanes
La mayoría (95%) de los volcanes se sitúan en los
bordes de las placas tectónicas y sólo una fracción
(5%) lo hacen en el interior de las placas.

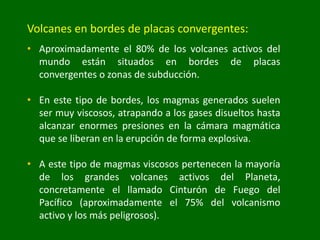

Volcanes en bordes de placas convergentes:
• Aproximadamente el 80% de los volcanes activos del
mundo están situados en bordes de placas
convergentes o zonas de subducción.
• En este tipo de bordes, los magmas generados suelen
ser muy viscosos, atrapando a los gases disueltos hasta
alcanzar enormes presiones en la cámara magmática
que se liberan en la erupción de forma explosiva.
• A este tipo de magmas viscosos pertenecen la mayoría
de los grandes volcanes activos del Planeta,
concretamente el llamado Cinturón de Fuego del
Pacífico (aproximadamente el 75% del volcanismo
activo y los más peligrosos).

Cinturón de Fuego del Pacífico

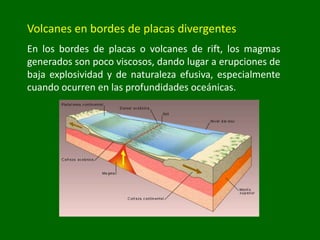

Volcanes en bordes de placas divergentes
En los bordes de placas o volcanes de rift, los magmas
generados son poco viscosos, dando lugar a erupciones de
baja explosividad y de naturaleza efusiva, especialmente
cuando ocurren en las profundidades oceánicas.

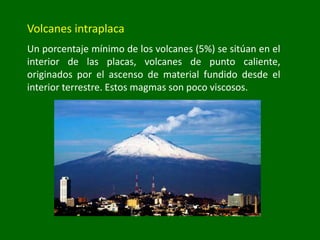

Volcanes intraplaca
Un porcentaje mínimo de los volcanes (5%) se sitúan en el
interior de las placas, volcanes de punto caliente,
originados por el ascenso de material fundido desde el
interior terrestre. Estos magmas son poco viscosos.

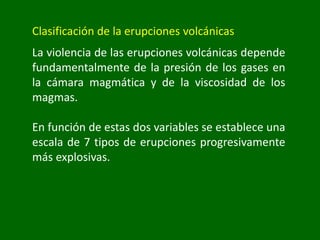

Clasificación de la erupciones volcánicas
La violencia de las erupciones volcánicas depende
fundamentalmente de la presión de los gases en
la cámara magmática y de la viscosidad de los
magmas.
En función de estas dos variables se establece una
escala de 7 tipos de erupciones progresivamente
más explosivas.

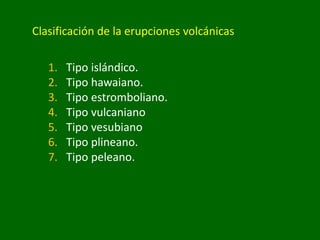

Clasificación de la erupciones volcánicas
1. Tipo islándico.
2. Tipo hawaiano.
3. Tipo estromboliano.
4. Tipo vulcaniano
5. Tipo vesubiano
6. Tipo plineano.
7. Tipo peleano.

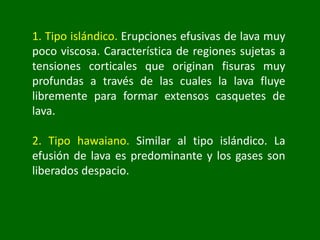

1. Tipo islándico. Erupciones efusivas de lava muy
poco viscosa. Característica de regiones sujetas a
tensiones corticales que originan fisuras muy
profundas a través de las cuales la lava fluye
libremente para formar extensos casquetes de
lava.
2. Tipo hawaiano. Similar al tipo islándico. La
efusión de lava es predominante y los gases son
liberados despacio.

3. Tipo estromboliano. Presentan cierto carácter
explosivo debido a que la lava tiene cierta
viscosidad. Los gases escapan con moderadas
explosiones que pueden ser rítmicas o incluso
continuas. Durante las explosiones pueden ser
proyectadas bombas volcánicas.
4. Tipo vulcaniano. La lava presenta alta
viscosidad. Los gases acumulados explosionan
durante prolongados intervalos de tiempo con
gran violencia, dando lugar a nubes volcánicas de
material eyectado.

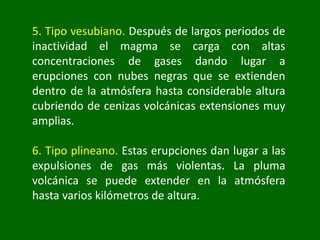

5. Tipo vesubiano. Después de largos periodos de
inactividad el magma se carga con altas
concentraciones de gases dando lugar a
erupciones con nubes negras que se extienden
dentro de la atmósfera hasta considerable altura
cubriendo de cenizas volcánicas extensiones muy
amplias.
6. Tipo plineano. Estas erupciones dan lugar a las
expulsiones de gas más violentas. La pluma
volcánica se puede extender en la atmósfera
hasta varios kilómetros de altura.

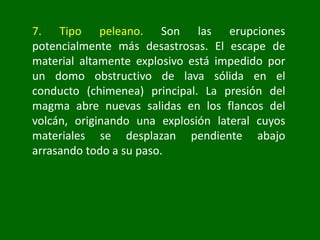

7. Tipo peleano. Son las erupciones
potencialmente más desastrosas. El escape de
material altamente explosivo está impedido por
un domo obstructivo de lava sólida en el
conducto (chimenea) principal. La presión del
magma abre nuevas salidas en los flancos del
volcán, originando una explosión lateral cuyos
materiales se desplazan pendiente abajo
arrasando todo a su paso.

México es un país de muchos volcanes. Se han llegado a
contar un poco más de 2000 en el territorio mexicano.

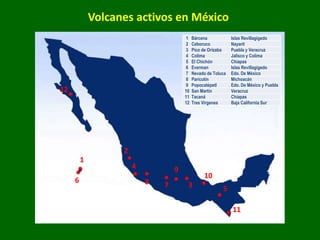

Volcanes activos en México
La mayoría de estos volcanes ya no están activos y no
representan algún peligro.

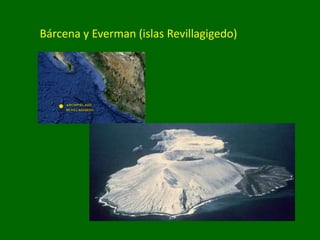

1 Bárcena Islas Revillagigedo

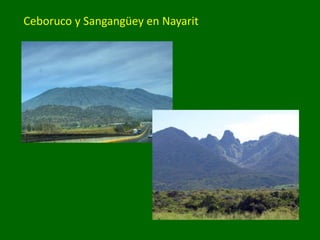

2 Ceboruco Nayarit
3 Pico de Orizaba Puebla y Veracruz
4 Colima Jalisco y Colima
5 El Chichón Chiapas
6 Everman Islas Revillagigedo
7 Nevado de Toluca Edo. De México
8 Paricutín Michoacán
9 Popocatépetl Edo. De México y Puebla
10 San Martín Veracruz
11 Tacaná Chiapas
12 Tres Virgenes Baja California Sur
1
6
12
5
2
4
8
9
7 3
10
11
Volcanes activos en México

Volcán Tres Vírgenes (Baja California Sur)

Bárcena y Everman (islas Revillagigedo)

Ceboruco y Sangangüey en Nayarit

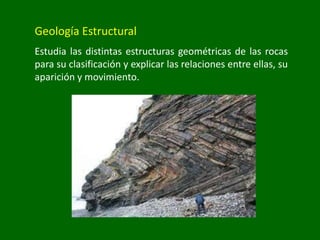

Geología Estructural
Estudia las distintas estructuras geométricas de las rocas
para su clasificación y explicar las relaciones entre ellas, su
aparición y movimiento.

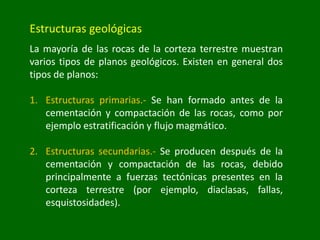

Estructuras geológicas
La mayoría de las rocas de la corteza terrestre muestran
varios tipos de planos geológicos. Existen en general dos
tipos de planos:
1. Estructuras primarias.- Se han formado antes de la
cementación y compactación de las rocas, como por
ejemplo estratificación y flujo magmático.
2. Estructuras secundarias.- Se producen después de la
cementación y compactación de las rocas, debido
principalmente a fuerzas tectónicas presentes en la
corteza terrestre (por ejemplo, diaclasas, fallas,
esquistosidades).

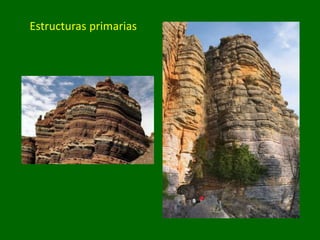

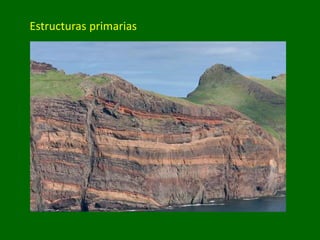

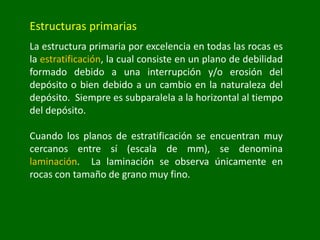

Estructuras primarias
La estructura primaria por excelencia en todas las rocas es
la estratificación, la cual consiste en un plano de debilidad
formado debido a una interrupción y/o erosión del
depósito o bien debido a un cambio en la naturaleza del
depósito. Siempre es subparalela a la horizontal al tiempo
del depósito.
Cuando los planos de estratificación se encuentran muy
cercanos entre sí (escala de mm), se denomina
laminación. La laminación se observa únicamente en
rocas con tamaño de grano muy fino.

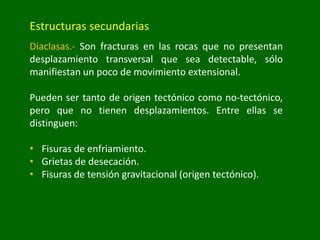

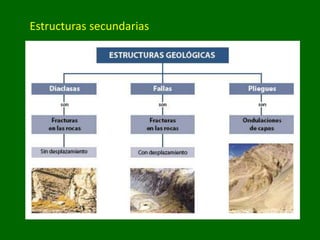

Estructuras secundarias
Diaclasas.- Son fracturas en las rocas que no presentan
desplazamiento transversal que sea detectable, sólo
manifiestan un poco de movimiento extensional.
Pueden ser tanto de origen tectónico como no-tectónico,
pero que no tienen desplazamientos. Entre ellas se
distinguen:

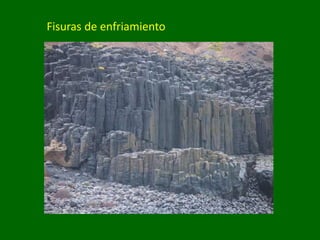

• Fisuras de enfriamiento.
• Grietas de desecación.
• Fisuras de tensión gravitacional (origen tectónico).

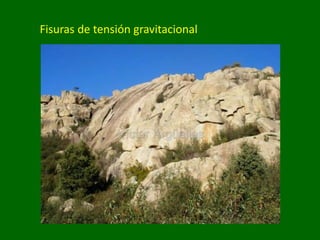

Fisuras de tensión gravitacional

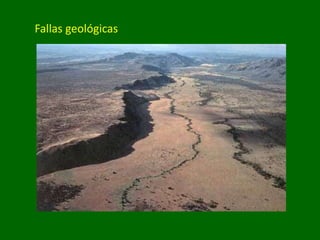

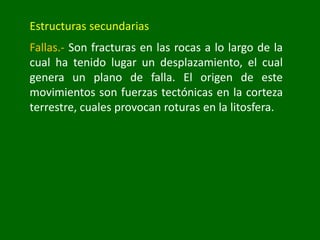

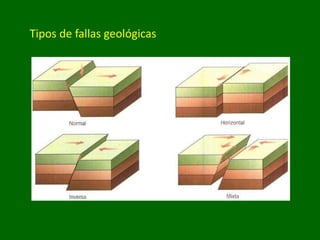

Fallas.- Son fracturas en las rocas a lo largo de la
cual ha tenido lugar un desplazamiento, el cual
genera un plano de falla. El origen de este
movimientos son fuerzas tectónicas en la corteza
terrestre, cuales provocan roturas en la litosfera.

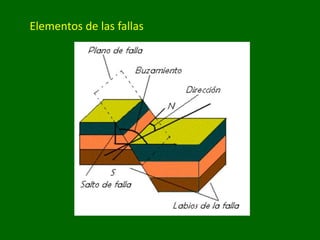

Elementos de las fallas
En una falla geológica se pueden identificar los
siguientes componentes:
• Plano de falla.
• Bloques o labios de falla.
• Orientación o dirección.
• Buzamiento.
• Desplazamiento o salto.

Plano de Falla.- Es el plano o la superficie a lo
largo de la cuál se desplazan los bloques que se
separan en la falla.

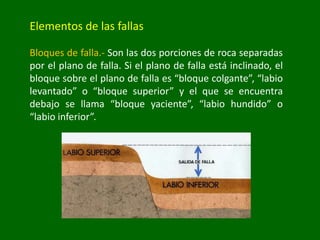

Bloques de falla.- Son las dos porciones de roca separadas
por el plano de falla. Si el plano de falla está inclinado, el
bloque sobre el plano de falla es “bloque colgante”, “labio
levantado” o “bloque superior” y el que se encuentra
debajo se llama “bloque yaciente”, “labio hundido” o
“labio inferior”.

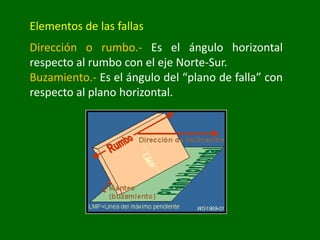

Dirección o rumbo.- Es el ángulo horizontal
respecto al rumbo con el eje Norte-Sur.
Buzamiento.- Es el ángulo del “plano de falla” con
respecto al plano horizontal.

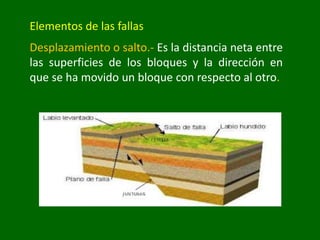

Desplazamiento o salto.- Es la distancia neta entre
las superficies de los bloques y la dirección en
que se ha movido un bloque con respecto al otro.

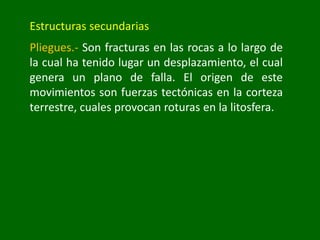

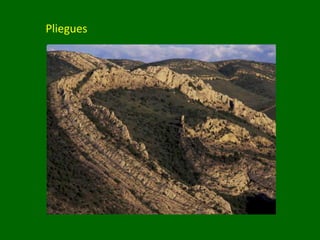

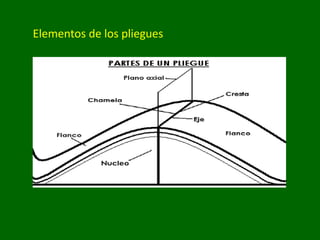

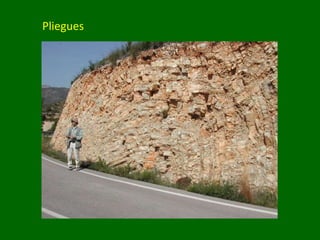

Pliegues.- Son fracturas en las rocas a lo largo de
la cual ha tenido lugar un desplazamiento, el cual
genera un plano de falla. El origen de este
movimientos son fuerzas tectónicas en la corteza
terrestre, cuales provocan roturas en la litosfera.

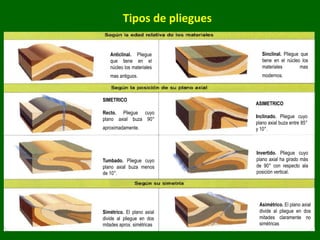

Tipos de pliegues
Anticlinal. Pliegue
que tiene en el
núcleo los materiales
mas antiguos.l.-
Sinclinal. Pliegue que
tiene en el núcleo los
materiales mas
modernos..-
SIMETRICO
Recto. Pliegue cuyo
plano axial buza 90°
aproximadamente..-
ASIMETRICO
Inclinado. Pliegue cuyo
plano axial buza entre 85°
y 10°.
Tumbado. Pliegue cuyo
plano axial buza menos
de 10°.
Invertido. Pliegue cuyo
plano axial ha girado más
de 90° con respecto ala
posición vertical.
Asimétrico. El plano axial
divide al pliegue en dos
mitades claramente no
simétricas
Simétrico. El plano axial
divide al pliegue en dos
mitades aprox. simétricas

3.4. Intemperismo y erosión (Se vio en el
primer módulo)

Regiones sísmicas en México
Con fines de diseño antisísmico, la República Mexicana se dividió en
cuatro zonas sísmicas, utilizándose los catálogos de sismos del país
desde inicios de siglo.
La zona A es una zona donde no se tienen registros históricos de
sismos, no se han reportado sismos en los últimos 80 años y no se
esperan aceleraciones del suelo mayores a un 10% de la aceleración
de la gravedad a causa de temblores.
Las zonas B y C son zonas intermedias, donde se registran sismos no
tan frecuentemente o son zonas afectadas por altas aceleraciones
pero que no sobrepasan el 70% de la aceleración del suelo.
La zona D es una zona donde se han reportado grandes sismos
históricos, donde la ocurrencia de sismos es muy frecuente y las
aceleraciones del suelo pueden sobrepasar el 70% de la aceleración
de la gravedad.

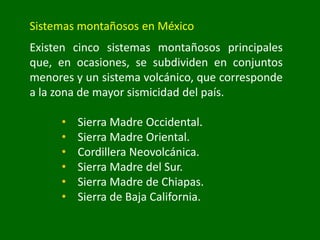

Sistemas montañosos en México

Existen cinco sistemas montañosos principales
que, en ocasiones, se subdividen en conjuntos
menores y un sistema volcánico, que corresponde
a la zona de mayor sismicidad del país.
• Sierra Madre Occidental.
• Sierra Madre Oriental.
• Cordillera Neovolcánica.
• Sierra Madre del Sur.
• Sierra Madre de Chiapas.
• Sierra de Baja California.

Sierra Madre Occidental. Es un extenso sistema
montañoso localizado en la región occidental de
la república. Algunos lo consideran continuación
de las montañas Rocosas (EUA). Tiene una
extensión aproximada de 1 250 km, una anchura
de 150 km y una altura media de 1 250 m.
Su dirección es noroeste-sureste y por su
extensión es el más importante de México, ya que
se extiende desde Sonora hasta Nayarit.

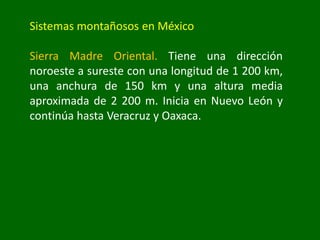

Sierra Madre Oriental. Tiene una dirección
noroeste a sureste con una longitud de 1 200 km,
una anchura de 150 km y una altura media
aproximada de 2 200 m. Inicia en Nuevo León y
continúa hasta Veracruz y Oaxaca.

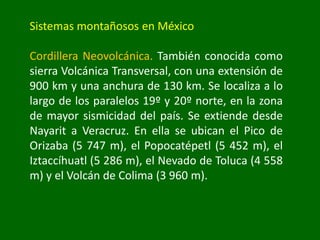

Cordillera Neovolcánica. También conocida como
sierra Volcánica Transversal, con una extensión de
900 km y una anchura de 130 km. Se localiza a lo
largo de los paralelos 19º y 20º norte, en la zona
de mayor sismicidad del país. Se extiende desde
Nayarit a Veracruz. En ella se ubican el Pico de
Orizaba (5 747 m), el Popocatépetl (5 452 m), el
Iztaccíhuatl (5 286 m), el Nevado de Toluca (4 558
m) y el Volcán de Colima (3 960 m).

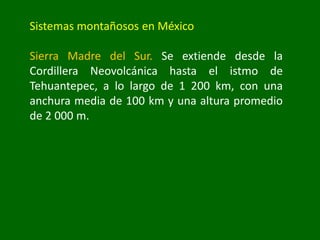

Sierra Madre del Sur. Se extiende desde la
Cordillera Neovolcánica hasta el istmo de
Tehuantepec, a lo largo de 1 200 km, con una
anchura media de 100 km y una altura promedio
de 2 000 m.

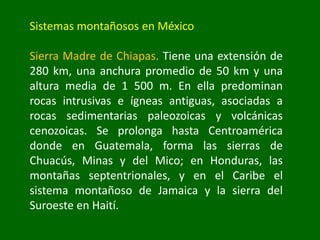

Sierra Madre de Chiapas. Tiene una extensión de
280 km, una anchura promedio de 50 km y una
altura media de 1 500 m. En ella predominan
rocas intrusivas e ígneas antiguas, asociadas a
rocas sedimentarias paleozoicas y volcánicas
cenozoicas. Se prolonga hasta Centroamérica
donde en Guatemala, forma las sierras de
Chuacús, Minas y del Mico; en Honduras, las
montañas septentrionales, y en el Caribe el
sistema montañoso de Jamaica y la sierra del
Suroeste en Haití.

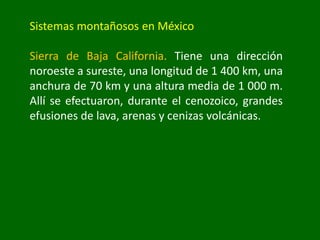

Sierra de Baja California. Tiene una dirección
noroeste a sureste, una longitud de 1 400 km, una
anchura de 70 km y una altura media de 1 000 m.
Allí se efectuaron, durante el cenozoico, grandes
efusiones de lava, arenas y cenizas volcánicas.

3. proceso geologicos

Más contenido relacionado

La actualidad más candente

Destacado

Similar a 3. proceso geologicos

Último

3. proceso geologicos
