1. KRANNICH
SOLAR
COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA
DE AUTO-CONSUMO. EXEMPLO PRÁTICO PARA
PORTUGAL
Sr. Arturo Andrés,
Responsável do departamento técnico da Krannich Solar.
Idioma espanhol.

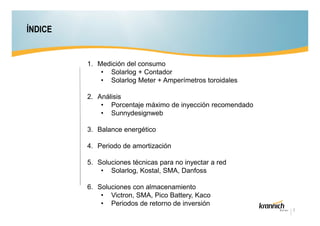

2. ÍNDICE
1. Medición del consumo
• Solarlog + Contador
• Solarlog Meter + Amperímetros toroidales
2. Análisis
• Porcentaje máximo de inyección recomendado
• Sunnydesignweb
3. Balance energético
4. Periodo de amortización
5. Soluciones técnicas para no inyectar a red
• Solarlog, Kostal, SMA, Danfoss
6. Soluciones con almacenamiento
• Victron, SMA, Pico Battery, Kaco
• Periodos de retorno de inversión
2

3. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

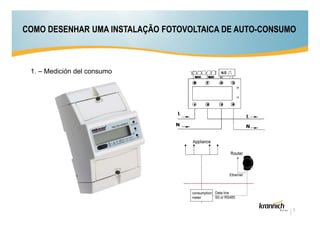

1. – Medición del consumo
3

4. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

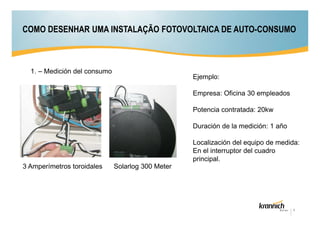

1. – Medición del consumo
Ejemplo:
Empresa: Oficina 30 empleados
Potencia contratada: 20kw
Duración de la medición: 1 año
Localización del equipo de medida:
En el interruptor del cuadro
principal.
3 Amperímetros toroidales
Solarlog 300 Meter
4

5. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

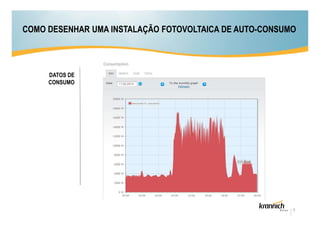

DATOS DE
CONSUMO
5

6. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

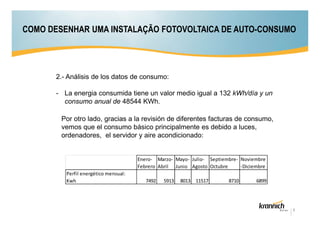

2.- Análisis de los datos de consumo:
- La energia consumida tiene un valor medio igual a 132 kWh/día y un
consumo anual de 48544 KWh.
Por otro lado, gracias a la revisión de diferentes facturas de consumo,
vemos que el consumo básico principalmente es debido a luces,
ordenadores, el servidor y aire acondicionado:
Enero- Marzo- Mayo- Julio- Septiembre- Noviembre
Febrero Abril Junio Agosto Octubre
-Diciembre
Perfil energético mensual:
Kwh
7492
5913
8013 11517
8710
6899
6

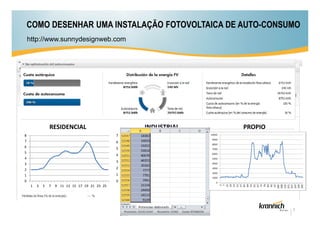

7. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO
http://www.sunnydesignweb.com
RESIDENCIAL
INDUSTRIAL
8
7
7
6
6
5
5
4
PROPIO
4
3
3
2
1
2
0
0
1
1
3
5
7
9 11 13 15 17 19 21 23 25
1
3
5
7
9
11 13 15 17 19 21 23
7

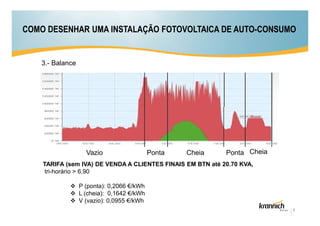

8. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO
3.- Balance
Vazio
Ponta
Cheia
Ponta Cheia
TARIFA (sem IVA) DE VENDA A CLIENTES FINAIS EM BTN até 20.70 KVA,
tri-horário > 6,90
P (ponta): 0,2066 €/kWh
L (cheia): 0,1642 €/kWh
V (vazio): 0,0955 €/kWh
8

9. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

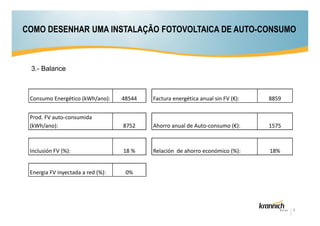

3.- Balance
Consumo Energético (kWh/ano):
48544
Factura energética anual sin FV (€):
8859
Prod. FV auto-consumida
(kWh/ano):
8752
Ahorro anual de Auto-consumo (€):
1575
Inclusión FV (%):
18 %
Relación de ahorro económico (%):
18%
Energia FV inyectada a red (%):
0%
9

10. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

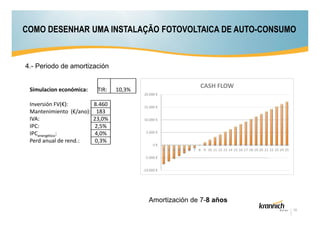

4.- Periodo de amortización
Simulacion económica:
TIR:
CASH FLOW
10,3%
20.000 €
Inversión FV(€):
Mantenimiento (€/ano):
IVA:
IPC:
IPCenergético:
Perd anual de rend.:
8.460
183
23,0%
2,5%
4,0%
0,3%
15.000 €
10.000 €
5.000 €
0€
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
-5.000 €
-10.000 €
Amortización de 7-8 años
10

11. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO
¿Cómo evitar la inyección a red cuando el consumo es mas bajo que la producción?
11

12. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

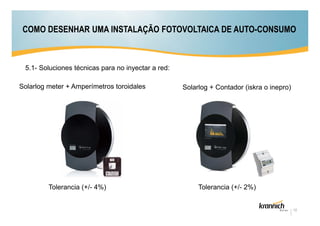

5.1- Soluciones técnicas para no inyectar a red:
Solarlog meter + Amperímetros toroidales
Tolerancia (+/- 4%)
Solarlog + Contador (iskra o inepro)
Tolerancia (+/- 2%)
12

13. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

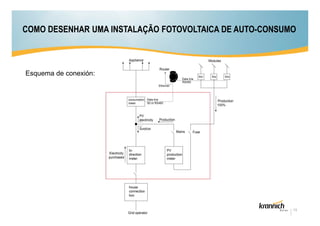

Esquema de conexión:
13

14. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO
Marcas de inversores compatibles:
14

15. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

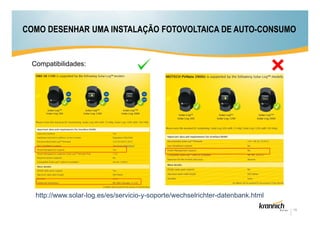

Compatibilidades:
http://www.solar-log.es/es/servicio-y-soporte/wechselrichter-datenbank.html
15

16. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

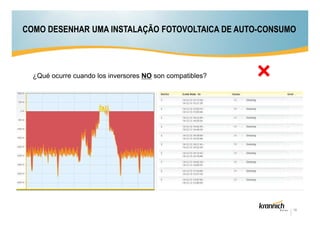

¿Qué ocurre cuando los inversores NO son compatibles?
16

17. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

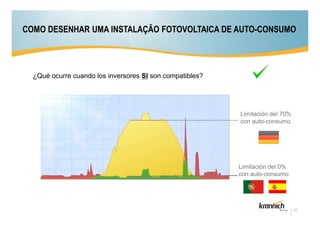

¿Qué ocurre cuando los inversores SI son compatibles?
Limitación del 70%
con auto-consumo
Limitación del 0%
con auto-consumo
17

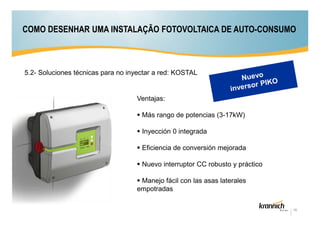

18. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO
5.2- Soluciones técnicas para no inyectar a red: KOSTAL
Ventajas:
Más rango de potencias (3-17kW)
Inyección 0 integrada
Eficiencia de conversión mejorada
Nuevo interruptor CC robusto y práctico
Manejo fácil con las asas laterales
empotradas
18

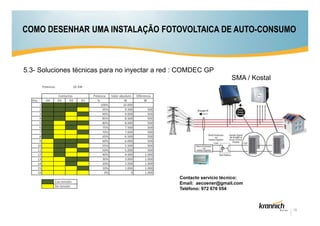

19. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO
5.3- Soluciones técnicas para no inyectar a red : COMDEC GP
SMA / Kostal
Contacto servicio técnico:
Email: aecoener@gmail.com
Teléfono: 972 676 054
19

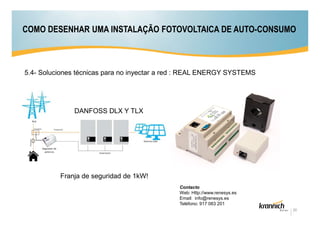

20. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO
5.4- Soluciones técnicas para no inyectar a red : REAL ENERGY SYSTEMS
DANFOSS DLX Y TLX
Franja de seguridad de 1kW!
Contacto
Web: Http://www.renesys.es
Email: info@renesys.es
Teléfono: 917 083 201
20

21. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO
6.- Auto-consumo con baterías
Tipo 1
Tipo 2
Tipo 3
Tipo 4
21

22. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

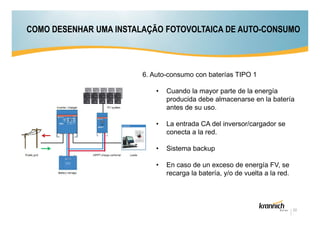

6. Auto-consumo con baterías TIPO 1
•
Cuando la mayor parte de la energía
producida debe almacenarse en la batería
antes de su uso.
•
La entrada CA del inversor/cargador se
conecta a la red.
•
Sistema backup
•
En caso de un exceso de energía FV, se
recarga la batería, y/o de vuelta a la red.
22

23. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

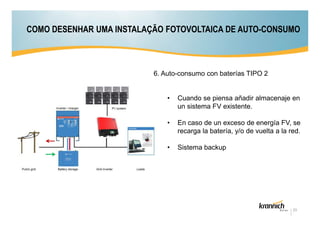

6. Auto-consumo con baterías TIPO 2
•
Cuando se piensa añadir almacenaje en
un sistema FV existente.
•
En caso de un exceso de energía FV, se
recarga la batería, y/o de vuelta a la red.
•
Sistema backup
23

24. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

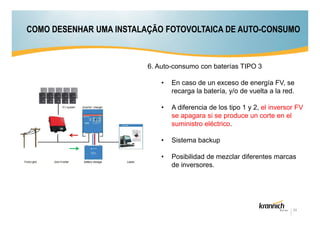

6. Auto-consumo con baterías TIPO 3
•
En caso de un exceso de energía FV, se
recarga la batería, y/o de vuelta a la red.
•
A diferencia de los tipo 1 y 2, el inversor FV
se apagara si se produce un corte en el
suministro eléctrico.
•
Sistema backup
•
Posibilidad de mezclar diferentes marcas
de inversores.
24

25. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

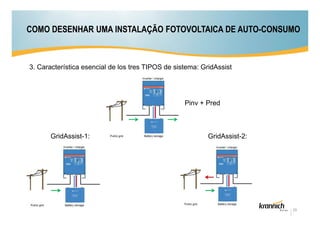

3. Característica esencial de los tres TIPOS de sistema: GridAssist
Pinv + Pred
GridAssist-1:
GridAssist-2:
25

26. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO
6.- Auto-consumo con baterias TIPO 3 : KACO POWADOR-GRIDSAVE ECO / SYSTEM
-Flexibilidad gracias a la capacidad
de batería variable
-Visualización confortable a través del
acceso desde un ordenador
-Sistema Backup
10 kW Pac máx recom
48Vdc
Ácido Plomo
7.7 kW Pac máx
48Vdc
Ion-Litio
1.35 kWh - 6.75 kWh
26

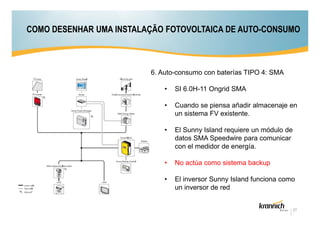

27. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO
6. Auto-consumo con baterías TIPO 4: SMA
•
SI 6.0H-11 Ongrid SMA
•
Cuando se piensa añadir almacenaje en
un sistema FV existente.
•
El Sunny Island requiere un módulo de
datos SMA Speedwire para comunicar
con el medidor de energía.
•
No actúa como sistema backup
•
El inversor Sunny Island funciona como
un inversor de red
27

28. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

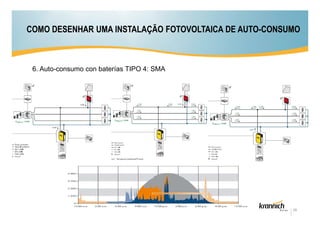

6. Auto-consumo con baterías TIPO 4: SMA
28

29. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

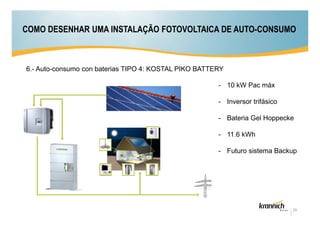

6.- Auto-consumo con baterias TIPO 4: KOSTAL PIKO BATTERY
- 10 kW Pac máx
- Inversor trifásico
- Bateria Gel Hoppecke
- 11.6 kWh
- Futuro sistema Backup
29

30. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO

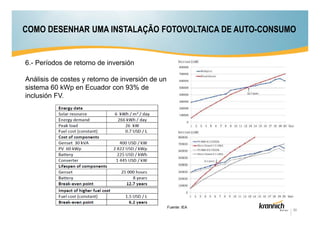

6.- Períodos de retorno de inversión
Análisis de costes y retorno de inversión de un
sistema 60 kWp en Ecuador con 93% de
inclusión FV.
Fuente: IEA
30

31. 31

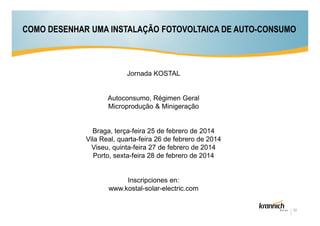

32. COMO DESENHAR UMA INSTALAÇÃO FOTOVOLTAICA DE AUTO-CONSUMO
Jornada KOSTAL
Autoconsumo, Régimen Geral
Microprodução & Minigeração
Braga, terça-feira 25 de febrero de 2014
Vila Real, quarta-feira 26 de febrero de 2014
Viseu, quinta-feira 27 de febrero de 2014
Porto, sexta-feira 28 de febrero de 2014
Inscripciones en:
www.kostal-solar-electric.com
32
