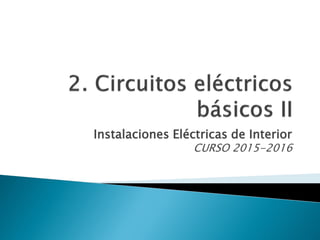

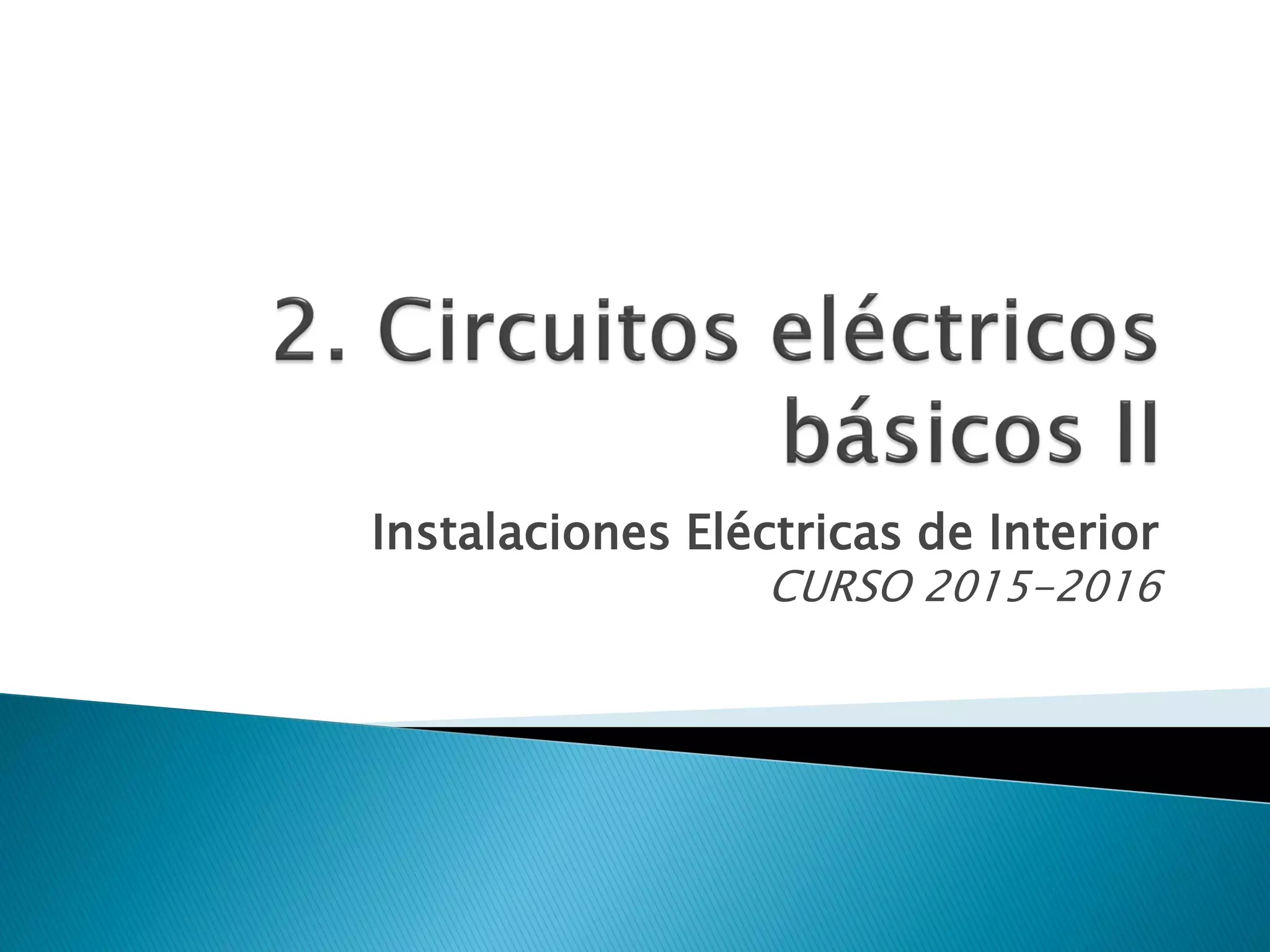

1. Instalaciones Eléctricas de Interior
CURSO 2015-2016

2. Dispositivos libres de potencial: ofrecen en su salida dos bornes en
modo interruptor simple o 3 salidas en modo conmutado, se debe
alimentar exteriormente.
Dispositivos no libres de potencial (contacto de potencial): ofrecen
un borne de salida, la alimentación al receptor se realiza
internamente desde la alimentación del dispositivo.

3. “Son aquellos que no necesitan siempre la acción de una
persona para activar o desactivar un determinado receptor”
2.1. Automático de escalera
Sistema de temporización de alumbrado, se acciona mediante
pulsadores. Posee: regulador de tiempo de accionamiento, un
conmutador que permite el encendido automático o permanente.
Características técnicas:
- El tiempo de temporización
- Tensión de alimentación
- Carga máxima del contacto de salida

4. Automático de escalera a 3 hilos

5. Diferencia: El de 4
hilos se puede
alimentar lámparas
que no requieren
temporización
Automático de escalera a 4 hilos

7. Se pueden programar unas horas preestablecidas para la
activación o desactivación del contacto.
De esfera Digitales

8. “Cualquier dispositivo capaz de actuar en un circuito tras
detectar un evento”
3.1 Interruptor crepuscular
Se utiliza para accionar receptores cuando hay falta de luz
solar.
La sensibilidad de la luz se ajusta con un potenciómetro
Aplicaciones:
- Iluminación de la vía pública
- Pueden combinarse con interruptores horarios para el control de la
iluminación.

9. 3.2 El Detector de Presencia
Se utilizan para el accionamiento de dispositivos cuando se
detecta la presencia de personas.
Funcionan por detección de movimiento de calor, temperatura
de 36ºC.
Existen unos modelos que poseen ajuste de nivel de luz, esto
permite que se activen las lamparas dependiendo del nivel de
luminosidad deseado.

10. 3.3 Caracteristicas de los sensores
- Tensión de alimentación
- Tipo de contacto
- Carga máxima para diferentes lámparas
- Temporización
- Ángulo de detección en grados
- Tipo de montaje

11.  Son dispositivos para conseguir la regulación de la intensidad
luminosa de las lámparas conectadas a él.
 Existen dos tipos:
◦ De pastilla: Se instalan dentro de una caja de mecanismos y la regulación
se realiza mediante pulsadores. Permite controlar la luminosidad de una
lámpara desde varios puntos.
podemos encontrar de dos tipos:
*A tres hilos: Un contacto es de alimentación a la fase, otro de salida que
se conecta a la lámpara y otro de conexión al pulsador.
*A dos hilos: Tiene dos contactos y funciona con interruptores. La forma
de regulación es apagando y encendiendo de forma rápida el interruptor.

12. • De potenciómetro: Poseen un potenciómetro que regula la
luminosidad.
 Dos tipos:
 Regulador interruptor: Permite controlar una lámpara desde un solo
punto.
 Reguladores de conmutación: Permite regular la luminosidad solo desde
el dispositivo pero permite conectar conmutadores para el apagado y
encendido.

13. Regulador de pastilla, con una pequeña pulsación se cambia el estado de la
lámpara.

14. Se utilizan para receptores de gran consumo.
 Relés y contactores: La diferencia está en sus dimensiones, la
intensidad que soportan y contactos disponibles. El
funcionamiento es el mismo.
Constan de una bobina de activación y unos contactos.
Cuando llega tensión a la bobina dichos contactos cambian
de posición.
Ejemplos de uso:
• Interruptor horario de 10 A debe activar una carga de 18 A-
> contactor de 20 A.
• Interruptor crepuscular debe activar una carga y desactivar
otra-> apoyo de un relé.

15.  Temporizadores: permiten la activación después de
un tiempo preestablecido. Puede ser:
◦ Con retardo a la conexión: cuando la bobina es activada
comienza el tiempo de temporización de tal forma que los
contactos permanecen en reposo hasta transcurrido dicho
tiempo. Después del tiempo ajustado en el temporizador
los contactos se activan cambiando de posición.

16. • Con retardo a la desconexión: los contactos de salida se
conectan instantáneamente al aplicar la tensión de
alimentación en los bornes A1 y A2. Al quedar sin
alimentación, los contactos permanecen conectados durante
el tiempo ajustado en el temporizador, desconectándose al
finalizar dicho tiempo.

17.  Termostatos: Controlar la temperatura ambiente de forma
automática. Control de calefacción.
 Anemómetros: Detectar la velocidad del viento.
 Mando a distancia por infrarrojos: Esta formada por dos
partes (emisora y receptora).
