Este documento describe un proyecto para controlar dispositivos eléctricos domésticos como cerraduras, lámparas y tomacorrientes mediante comandos Bluetooth enviados desde un celular. El sistema utiliza un módulo Bluetooth conectado a un microcontrolador para recibir los comandos del celular y activar los dispositivos correspondientes. El proyecto busca facilitar el manejo de estos dispositivos para personas con discapacidad.

1. UNIVERSIDAD TECNOLOGICA ISRAEL FACULTAD ELECTRONICA SISTEMA BLUETOOTH PARA CONTROLAR VARIOS DISPOSITIVOS ELECTRICOS DESDE UN CELULAR INTEGRANTES: DIEGO LOPEZ SANTIAGO TOAPANTA

2. OBJETIVO GENERAL Facilitar el manejo de dispositivos eléctricos comunes en el hogar, a través de una conexión inalámbrica creada entre un teléfono celular y un modulo el cual controlara el funcionamiento de dichos dispositivos mediante comandos recibidos vía Bluetooth.

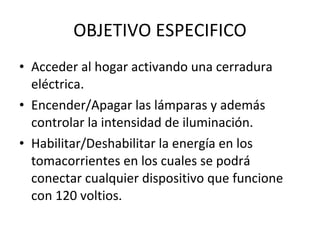

3. OBJETIVO ESPECIFICO Acceder al hogar activando una cerradura eléctrica. Encender/Apagar las lámparas y además controlar la intensidad de iluminación. Habilitar/Deshabilitar la energía en los tomacorrientes en los cuales se podrá conectar cualquier dispositivo que funcione con 120 voltios.

4. DIAGRAMA DE BLOQUES

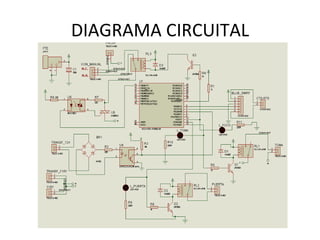

6. DIAGRAMA CIRCUITAL

7. DIAGRAMA IMPRESO

8. CIRCUITO FINALIZADO

9. TECNOLOGIA BLUETOOTH Las características de esta tecnología permiten usarla como enlace de comunicación entre dispositivos que no deben ser necesariamente del mismo tipo o marca. El Bluetooth consta de tecnología de radio, un conjunto de protocolos y varios perfiles de interoperabilidad. Cada dispositivo Bluetooth esta provisto de uno o mas perfiles que identifican el tipo de dispositivo y su aplicación.

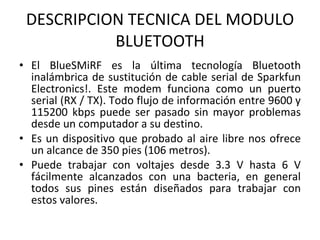

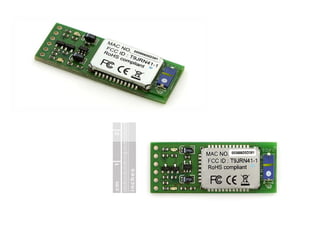

10. DESCRIPCION TECNICA DEL MODULO BLUETOOTH El BlueSMiRF es la última tecnología Bluetooth inalámbrica de sustitución de cable serial de Sparkfun Electronics!. Este modem funciona como un puerto serial (RX / TX). Todo flujo de información entre 9600 y 115200 kbps puede ser pasado sin mayor problemas desde un computador a su destino. Es un dispositivo que probado al aire libre nos ofrece un alcance de 350 pies (106 metros). Puede trabajar con voltajes desde 3.3 V hasta 6 V fácilmente alcanzados con una bacteria, en general todos sus pines están diseñados para trabajar con estos valores.

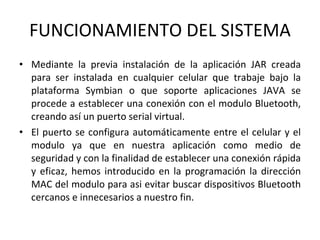

12. FUNCIONAMIENTO DEL SISTEMA Mediante la previa instalación de la aplicación JAR creada para ser instalada en cualquier celular que trabaje bajo la plataforma Symbian o que soporte aplicaciones JAVA se procede a establecer una conexión con el modulo Bluetooth, creando así un puerto serial virtual. El puerto se configura automáticamente entre el celular y el modulo ya que en nuestra aplicación como medio de seguridad y con la finalidad de establecer una conexión rápida y eficaz, hemos introducido en la programación la dirección MAC del modulo para asi evitar buscar dispositivos Bluetooth cercanos e innecesarios a nuestro fin.

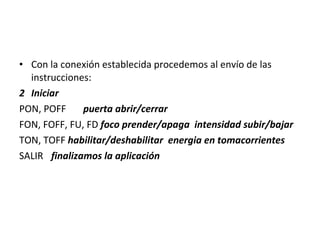

13. Con la conexión establecida procedemos al envío de las instrucciones: Iniciar PON, POFF puerta abrir/cerrar FON, FOFF, FU, FD foco prender/apaga intensidad subir/bajar TON, TOFF habilitar/deshabilitar energia en tomacorrientes SALIR finalizamos la aplicación

14. El listado de instrucciones constan en la programación del micro controlador el cual junto con los circuitos implementados realizan el control de los dispositivos eléctricos conectados.

15. CONCLUCIONES Este proyecto ha permitido dar un uso adicional a la tecnología Bluetooth mediante la instalación de una aplicación en un teléfono celular. Se ha conseguido desarrollar un sistema de control Bluetooth sencillo y a la vez muy útil, mucho más para personas con algún tipo de discapacidad o que por algún motivo no pueden usar los controles convencionales dentro de una vivienda.

16. La colocación del módulo se puede realizar de manera que no afecte a las instalaciones eléctricas convencionales, es decir, se pueden manipular los dispositivos eléctricos simultáneamente tanto manualmente como vía Bluetooth. Por lo tanto, se puede adaptar cualquier dispositivo tradicional para que sea controlado desde un teléfono celular. La comunicación implementada en este proyecto se realiza de manera simplificada, en una sola vía. El teléfono no recibe respuestas de parte del módulo Bluetooth sobre el estado de los dispositivos eléctricos o del cumplimiento de la orden enviada.

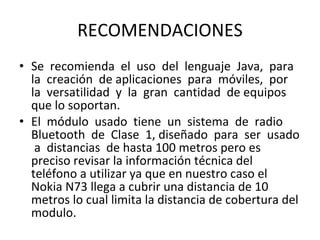

17. RECOMENDACIONES Se recomienda el uso del lenguaje Java, para la creación de aplicaciones para móviles, por la versatilidad y la gran cantidad de equipos que lo soportan. El módulo usado tiene un sistema de radio Bluetooth de Clase 1, diseñado para ser usado a distancias de hasta 100 metros pero es preciso revisar la información técnica del teléfono a utilizar ya que en nuestro caso el Nokia N73 llega a cubrir una distancia de 10 metros lo cual limita la distancia de cobertura del modulo.

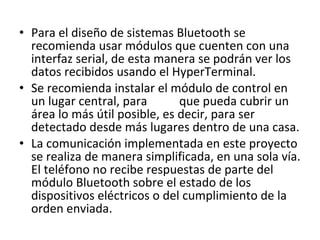

18. Para el diseño de sistemas Bluetooth se recomienda usar módulos que cuenten con una interfaz serial, de esta manera se podrán ver los datos recibidos usando el HyperTerminal. Se recomienda instalar el módulo de control en un lugar central, para que pueda cubrir un área lo más útil posible, es decir, para ser detectado desde más lugares dentro de una casa. La comunicación implementada en este proyecto se realiza de manera simplificada, en una sola vía. El teléfono no recibe respuestas de parte del módulo Bluetooth sobre el estado de los dispositivos eléctricos o del cumplimiento de la orden enviada.

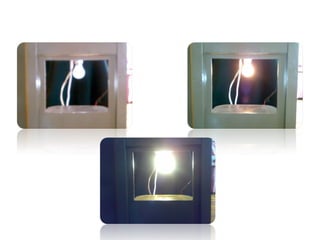

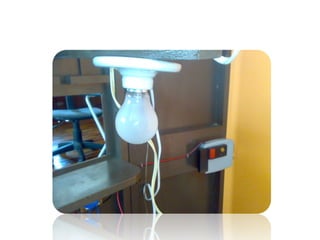

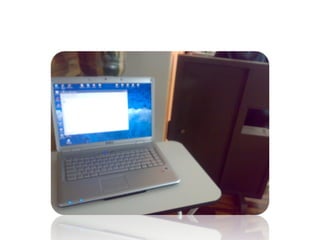

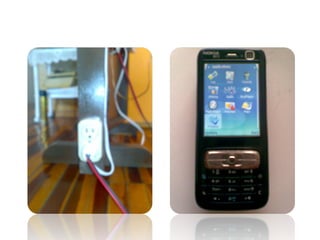

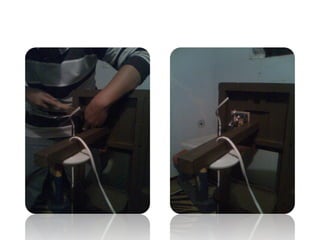

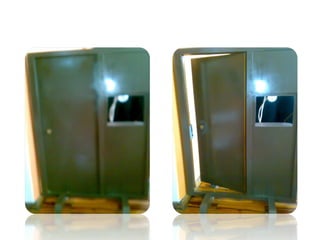

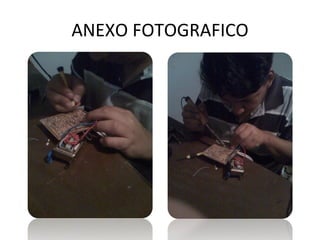

19. ANEXO FOTOGRAFICO
