El documento describe la neumática y la suspensión neumática. La neumática utiliza aire comprimido para automatizar procesos. La suspensión neumática se usa comúnmente en camiones y vehículos de carga, y usa un compresor para mantener el vehículo a la altura correcta. Tiene varias ventajas como más comodidad al transportar carga, mayor fiabilidad y seguridad, y mejor conservación de carreteras.

1. www.senati.edu.pe

2. www.senati.edu.pe
ELMER IBAÑEZ H.

3. www.senati.edu.pe
Podemos definir la neumática como una
tecnología capaz de hacer uso del aire
comprimido para automatizar procesos.
NEUMÁTICA

4. www.senati.edu.pe
Suspensión neumática
• Es un tipo
de suspensión utilizada en
vehículos en la cual se
utiliza un compresor o
moto-bomba para
mantener el vehículo a la
altura correcta en lugar de
muelles de compresión.

5. www.senati.edu.pe
La suspensión neumática es actualmente
la más utilizada en la parte trasera de los
camiones y vehículos de carga, incluyendo
ciertos tipos de autobuses, tractocamiones
o semirremolques.

6. www.senati.edu.pe

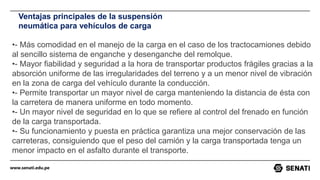

Ventajas principales de la suspensión
neumática para vehículos de carga
•- Más comodidad en el manejo de la carga en el caso de los tractocamiones debido
al sencillo sistema de enganche y desenganche del remolque.
•- Mayor fiabilidad y seguridad a la hora de transportar productos frágiles gracias a la
absorción uniforme de las irregularidades del terreno y a un menor nivel de vibración
en la zona de carga del vehículo durante la conducción.
•- Permite transportar un mayor nivel de carga manteniendo la distancia de ésta con
la carretera de manera uniforme en todo momento.
•- Un mayor nivel de seguridad en lo que se refiere al control del frenado en función
de la carga transportada.
•- Su funcionamiento y puesta en práctica garantiza una mejor conservación de las
carreteras, consiguiendo que el peso del camión y la carga transportada tenga un
menor impacto en el asfalto durante el transporte.

7. www.senati.edu.pe
1
3
4
5
6
2
FUELLE DE AIRE
1 - Conexión (desde la válvula de nivel)
2 - Tornillo de fijación
3 - Placa de apoyo
4 - Tope de caucho
5 - Fuelle
6 – Émbolo

8. www.senati.edu.pe

9. www.senati.edu.pe

10. www.senati.edu.pe

11. www.senati.edu.pe

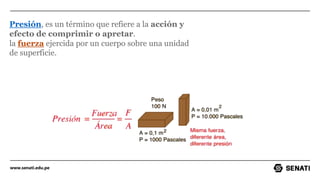

Presión, es un término que refiere a la acción y
efecto de comprimir o apretar.
la fuerza ejercida por un cuerpo sobre una unidad
de superficie.

12. www.senati.edu.pe

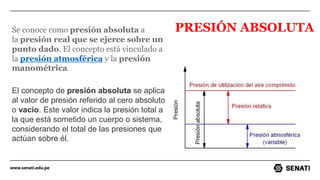

El concepto de presión absoluta se aplica
al valor de presión referido al cero absoluto
o vacío. Este valor indica la presión total a
la que está sometido un cuerpo o sistema,
considerando el total de las presiones que
actúan sobre él.
Se conoce como presión absoluta a
la presión real que se ejerce sobre un
punto dado. El concepto está vinculado a
la presión atmosférica y la presión
manométrica.
PRESIÓN ABSOLUTA

13. www.senati.edu.pe

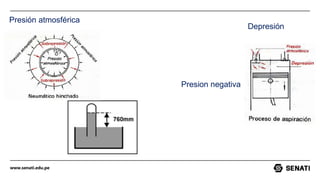

Presión atmosférica
Depresión
Presion negativa

14. www.senati.edu.pe

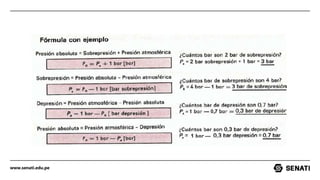

15. www.senati.edu.pe

16. www.senati.edu.pe

17. www.senati.edu.pe
