1. “SISTEMA CONSTRUCTIVO
DEL ADOBE”
TECNOLOGÍAS CONSTRUCTIVAS

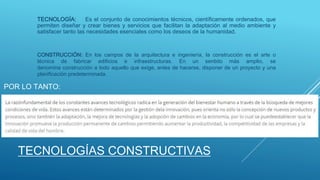

2. TECNOLOGÍAS CONSTRUCTIVAS
TECNOLOGÍA: Es el conjunto de conocimientos técnicos, científicamente ordenados, que
permiten diseñar y crear bienes y servicios que facilitan la adaptación al medio ambiente y
satisfacer tanto las necesidades esenciales como los deseos de la humanidad.
CONSTRUCCIÓN: En los campos de la arquitectura e ingeniería, la construcción es el arte o
técnica de fabricar edificios e infraestructuras. En un sentido más amplio, se
denomina construcción a todo aquello que exige, antes de hacerse, disponer de un proyecto y una
planificación predeterminada.
POR LO TANTO:

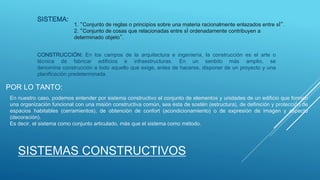

3. SISTEMAS CONSTRUCTIVOS
SISTEMA:
CONSTRUCCIÓN: En los campos de la arquitectura e ingeniería, la construcción es el arte o
técnica de fabricar edificios e infraestructuras. En un sentido más amplio, se
denomina construcción a todo aquello que exige, antes de hacerse, disponer de un proyecto y una
planificación predeterminada.
En nuestro caso, podemos entender por sistema constructivo el conjunto de elementos y unidades de un edificio que forman
una organización funcional con una misión constructiva común, sea ésta de sostén (estructura), de definición y protección de
espacios habitables (cerramientos), de obtención de confort (acondicionamiento) o de expresión de imagen y aspecto
(decoración).
Es decir, el sistema como conjunto articulado, más que el sistema como método.
POR LO TANTO:
1. “Conjunto de reglas o principios sobre una materia racionalmente enlazados entre sÌ”.
2. “Conjunto de cosas que relacionadas entre sÌ ordenadamente contribuyen a
determinado objeto”.

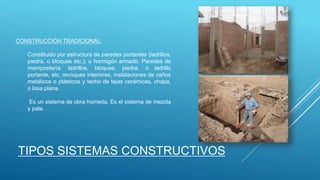

4. CONSTRUCCIÓN TRADICIONAL:
Constituido por estructura de paredes portantes (ladrillos,
piedra, o bloques etc.); u hormigón armado. Paredes de
mampostería: ladrillos, bloques, piedra, o ladrillo
portante, etc. revoques interiores, instalaciones de caños
metálicos o plásticos y techo de tejas cerámicas, chapa,
o losa plana.
Es un sistema de obra húmeda. Es el sistema de mezcla
y pala.
TIPOS SISTEMAS CONSTRUCTIVOS

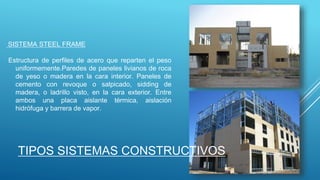

5. SISTEMA STEEL FRAME
Estructura de perfiles de acero que reparten el peso
uniformemente.Paredes de paneles livianos de roca
de yeso o madera en la cara interior. Paneles de
cemento con revoque o salpicado, sidding de
madera, o ladrillo visto, en la cara exterior. Entre
ambos una placa aislante térmica, aislación
hidrófuga y barrera de vapor.
TIPOS SISTEMAS CONSTRUCTIVOS

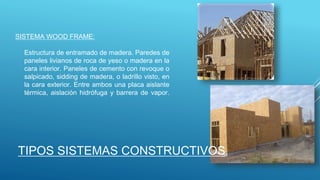

6. SISTEMA WOOD FRAME:
Estructura de entramado de madera. Paredes de
paneles livianos de roca de yeso o madera en la
cara interior. Paneles de cemento con revoque o
salpicado, sidding de madera, o ladrillo visto, en
la cara exterior. Entre ambos una placa aislante
térmica, aislación hidrófuga y barrera de vapor.
TIPOS SISTEMAS CONSTRUCTIVOS

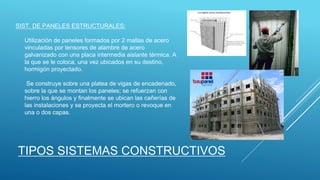

7. SIST. DE PANELES ESTRUCTURALES:
Utilización de paneles formados por 2 mallas de acero
vinculadas por tensores de alambre de acero
galvanizado con una placa intermedia aislante térmica. A
la que se le coloca, una vez ubicados en su destino,
hormigón proyectado.
Se construye sobre una platea de vigas de encadenado,
sobre la que se montan los paneles; se refuerzan con
hierro los ángulos y finalmente se ubican las cañerías de
las instalaciones y se proyecta el mortero o revoque en
una o dos capas.
TIPOS SISTEMAS CONSTRUCTIVOS

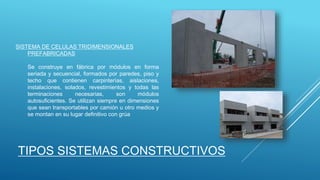

8. SISTEMA DE CELULAS TRIDIMENSIONALES
PREFABRICADAS
Se construye en fábrica por módulos en forma
seriada y secuencial, formados por paredes, piso y
techo que contienen carpinterías, aislaciones,
instalaciones, solados, revestimientos y todas las
terminaciones necesarias, son módulos
autosuficientes. Se utilizan siempre en dimensiones
que sean transportables por camión u otro medios y
se montan en su lugar definitivo con grúa
TIPOS SISTEMAS CONSTRUCTIVOS

9. MATERIALES

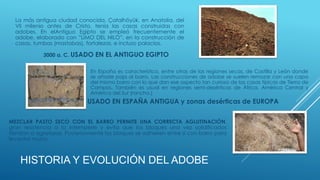

10. La más antigua ciudad conocida, Çatalhöyük, en Anatolia, del
VII milenio antes de Cristo, tenía las casas construidas con
adobes. En elAntiguo Egipto se empleó frecuentemente el
adobe, elaborado con ”LIMO DEL NILO”, en la construcción de
casas, tumbas (mastabas), fortalezas, e incluso palacios.
HISTORIA Y EVOLUCIÓN DEL ADOBE
3000 a. C. USADO EN EL ANTIGUO EGIPTO
En España es característico, entre otras de las regiones secas, de Castilla y León donde
se añade paja al barro. Las construcciones de adobe se suelen remozar con una capa
del mismo barro con lo que dan ese aspecto tan curioso de las casas típicas de Tierra de
Campos. También es usual en regiones semi-desérticas de África, América Central y
América del Sur (rancho.)
USADO EN ESPAÑA ANTIGUA y zonas desérticas de EUROPA
MEZCLAR PASTO SECO CON EL BARRO PERMITE UNA CORRECTA AGLUTINACIÓN,
gran resistencia a la intemperie y evita que los bloques una vez solidificados
tiendan a agrietarse. Posteriormente los bloques se adhieren entre sí con barro para
levantar muros.

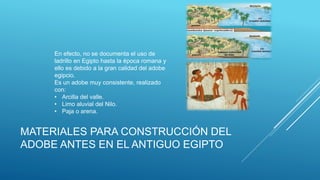

11. MATERIALES PARA CONSTRUCCIÓN DEL
ADOBE ANTES EN EL ANTIGUO EGIPTO
En efecto, no se documenta el uso de
ladrillo en Egipto hasta la época romana y
ello es debido a la gran calidad del adobe
egipcio.
Es un adobe muy consistente, realizado
con:
• Arcilla del valle.
• Limo aluvial del Nilo.
• Paja o arena.

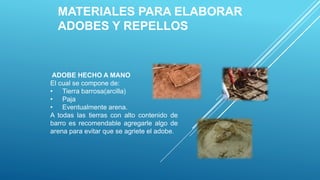

12. MATERIALES PARA ELABORAR
ADOBES Y REPELLOS
ADOBE HECHO A MANO
El cual se compone de:
• Tierra barrosa(arcilla)
• Paja
• Eventualmente arena.
A todas las tierras con alto contenido de
barro es recomendable agregarle algo de
arena para evitar que se agriete el adobe.

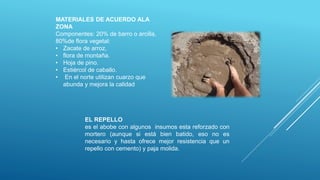

13. EL REPELLO
es el abobe con algunos insumos esta reforzado con
mortero (aunque si está bien batido, eso no es
necesario y hasta ofrece mejor resistencia que un
repello con cemento) y paja molida.
MATERIALES DE ACUERDO ALA
ZONA
Componentes: 20% de barro o arcilla,
80%de flora vegetal:
• Zacate de arroz,
• flora de montaña.
• Hoja de pino.
• Estiércol de caballo.
• En el norte utilizan cuarzo que
abunda y mejora la calidad

14. MANO DE OBRA

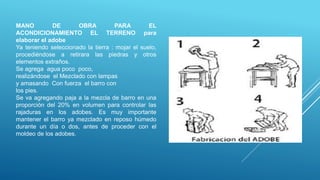

15. MANO DE OBRA PARA EL
ACONDICIONAMIENTO EL TERRENO para
elaborar el adobe
Ya teniendo seleccionado la tierra : mojar el suelo,
procediéndose a retirara las piedras y otros
elementos extraños.
Se agrega agua poco poco,
realizándose el Mezclado con lampas
y amasando Con fuerza el barro con
los pies.
Se va agregando paja a la mezcla de barro en una
proporción del 20% en volumen para controlar las
rajaduras en los adobes. Es muy importante
mantener el barro ya mezclado en reposo húmedo
durante un día o dos, antes de proceder con el
moldeo de los adobes.

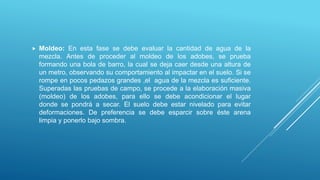

16.  Moldeo: En esta fase se debe evaluar la cantidad de agua de la
mezcla. Antes de proceder al moldeo de los adobes, se prueba
formando una bola de barro, la cual se deja caer desde una altura de
un metro, observando su comportamiento al impactar en el suelo. Si se
rompe en pocos pedazos grandes ,el agua de la mezcla es suficiente.
Superadas las pruebas de campo, se procede a la elaboración masiva
(moldeo) de los adobes, para ello se debe acondicionar el lugar
donde se pondrá a secar. El suelo debe estar nivelado para evitar
deformaciones. De preferencia se debe esparcir sobre éste arena
limpia y ponerlo bajo sombra.

17. MÉTODO DE DISEÑO

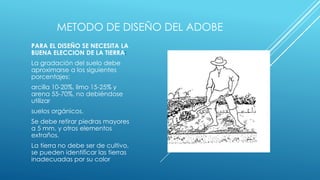

18. METODO DE DISEÑO DEL ADOBE
PARA EL DISEÑO SE NECESITA LA
BUENA ELECCION DE LA TIERRA:
La gradación del suelo debe
aproximarse a los siguientes
porcentajes:
arcilla 10-20%, limo 15-25% y
arena 55-70%, no debiéndose
utilizar
suelos orgánicos.
Se debe retirar piedras mayores
a 5 mm. y otros elementos
extraños.
La tierra no debe ser de cultivo,
se pueden identificar las tierras
inadecuadas por su color

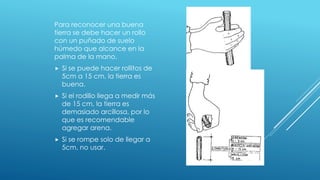

19. Para reconocer una buena
tierra se debe hacer un rollo
con un puñado de suelo
húmedo que alcance en la
palma de la mano.
 Si se puede hacer rollitos de
5cm a 15 cm, la tierra es
buena.
 Si el rodillo llega a medir más
de 15 cm, la tierra es
demasiado arcillosa, por lo
que es recomendable
agregar arena.
 Si se rompe solo de llegar a
5cm, no usar.

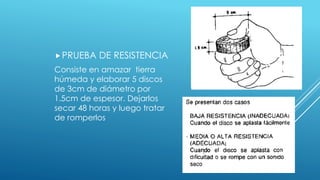

20. PRUEBA DE RESISTENCIA
Consiste en amazar tierra
húmeda y elaborar 5 discos
de 3cm de diámetro por
1.5cm de espesor. Dejarlos
secar 48 horas y luego tratar
de romperlos

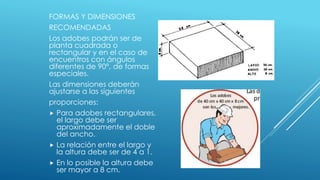

21. FORMAS Y DIMENSIONES
RECOMENDADAS
Los adobes podrán ser de
planta cuadrada o
rectangular y en el caso de
encuentros con ángulos
diferentes de 90°, de formas
especiales.
Las dimensiones deberán
ajustarse a las siguientes
proporciones:
 Para adobes rectangulares,
el largo debe ser
aproximadamente el doble
del ancho.
 La relación entre el largo y
la altura debe ser de 4 a 1.
 En lo posible la altura debe
ser mayor a 8 cm.

22. MÉTODO DE EJECUCIÓN

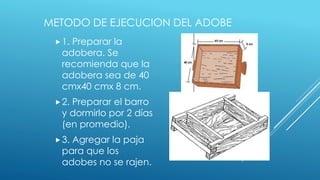

23. METODO DE EJECUCION DEL ADOBE
1. Preparar la
adobera. Se
recomienda que la
adobera sea de 40
cmx40 cmx 8 cm.
2. Preparar el barro
y dormirlo por 2 días
(en promedio).
3. Agregar la paja
para que los
adobes no se rajen.

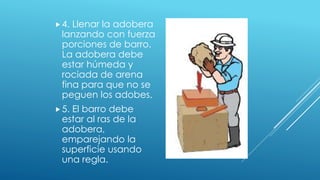

24. 4. Llenar la adobera
lanzando con fuerza
porciones de barro.
La adobera debe
estar húmeda y
rociada de arena
fina para que no se
peguen los adobes.
5. El barro debe
estar al ras de la
adobera,
emparejando la
superficie usando
una regla.

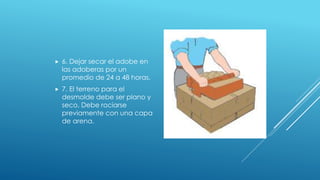

25.  6. Dejar secar el adobe en
las adoberas por un
promedio de 24 a 48 horas.
 7. El terreno para el
desmolde debe ser plano y
seco. Debe rociarse
previamente con una capa
de arena.

26.  8. Retirar la adobera, levantando de ambas
agarraderas y voltearlo rápidamente, teniendo
cuidado que el adobe no se deforme.

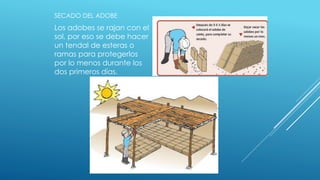

27. SECADO DEL ADOBE
Los adobes se rajan con el
sol, por eso se debe hacer
un tendal de esteras o
ramas para protegerlos
por lo menos durante los
dos primeros días.

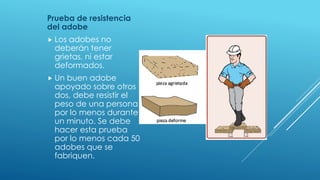

28. Prueba de resistencia
del adobe
 Los adobes no
deberán tener
grietas, ni estar
deformados.
 Un buen adobe
apoyado sobre otros
dos, debe resistir el
peso de una persona
por lo menos durante
un minuto. Se debe
hacer esta prueba
por lo menos cada 50
adobes que se
fabriquen.

29. OPERACIÓN Y
MANTENIMIENTO DEL ADOBE

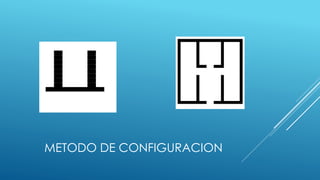

30. METODO DE CONFIGURACION

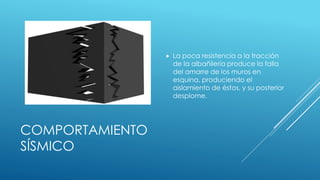

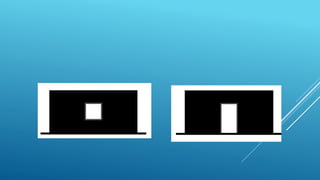

32. COMPORTAMIENTO
SÍSMICO
 La poca resistencia a la tracción
de la albañilería produce la falla
del amarre de los muros en
esquina, produciendo el
aislamiento de éstos, y su posterior
desplome.

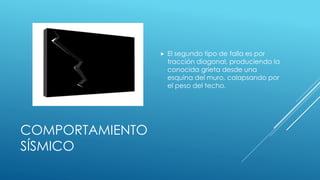

33. COMPORTAMIENTO
SÍSMICO
 El segundo tipo de falla es por
tracción diagonal, produciendo la
conocida grieta desde una
esquina del muro, colapsando por
el peso del techo.

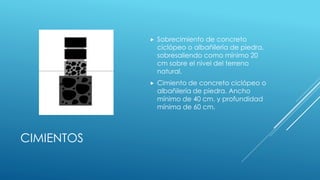

34. CIMIENTOS
 Sobrecimiento de concreto
ciclópeo o albañilería de piedra,
sobresaliendo como mínimo 20
cm sobre el nivel del terreno
natural.
 Cimiento de concreto ciclópeo o
albañilería de piedra. Ancho
mínimo de 40 cm. y profundidad
mínima de 60 cm.

35. MUROS
 El ancho máximo de puertas y
ventanas (vanos) será de 1/3 la
longitud del muro, y la distancia
desde los bordes de los vanos al
arriostre vertical más próximo no
debe ser menor de 3 ni mayor de 5
veces el espesor del muro.

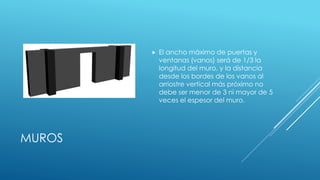

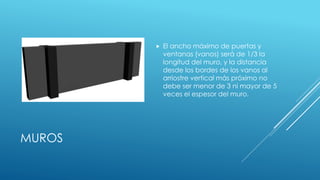

36. MUROS
 El ancho máximo de puertas y
ventanas (vanos) será de 1/3 la
longitud del muro, y la distancia
desde los bordes de los vanos al
arriostre vertical más próximo no
debe ser menor de 3 ni mayor de 5
veces el espesor del muro.

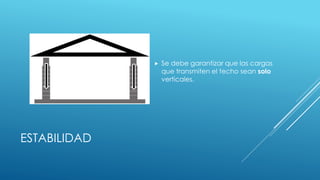

37. ESTABILIDAD
 Se debe garantizar que las cargas
que transmiten el techo sean solo
verticales.

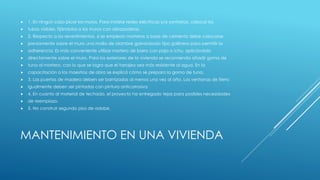

38. MANTENIMIENTO EN UNA VIVIENDA
 1. En ningún caso picar los muros. Para instalar redes eléctricas y/o sanitarias, colocar los
 tubos visibles, fijándolos a los muros con abrazaderas.
 2. Respecto a los revestimientos, si se emplean morteros a base de cemento debe colocarse
 previamente sobre el muro una malla de alambre galvanizado tipo gallinero para permitir la
 adherencia. Es más conveniente utilizar mortero de barro con paja o ichu, aplicándolo
 directamente sobre el muro. Para los exteriores de la vivienda se recomienda añadir goma de
 tuna al mortero, con lo que se logra que el tarrajeo sea más resistente al agua. En la
 capacitación a los maestros de obra se explicó cómo se prepara la goma de tuna.
 3. Las puertas de madera deben ser barnizadas al menos una vez al año. Las ventanas de fierro
 igualmente deben ser pintadas con pintura anticorrosiva.
 4. En cuanto al material de techado, el proyecto ha entregado tejas para posibles necesidades
 de reemplazo.
 5. No construir segundo piso de adobe.
