1) El tapial es un sistema de construcción a base de tierra húmeda compactada in situ. 2) Para construir tapias resistentes, se requiere refuerzos verticales y horizontales como troncos de madera. 3) Las pruebas de laboratorio y ensayos sísmicos mostraron que los tapias reforzados resisten mejor los sismos sin desgarramientos o derrumbes.

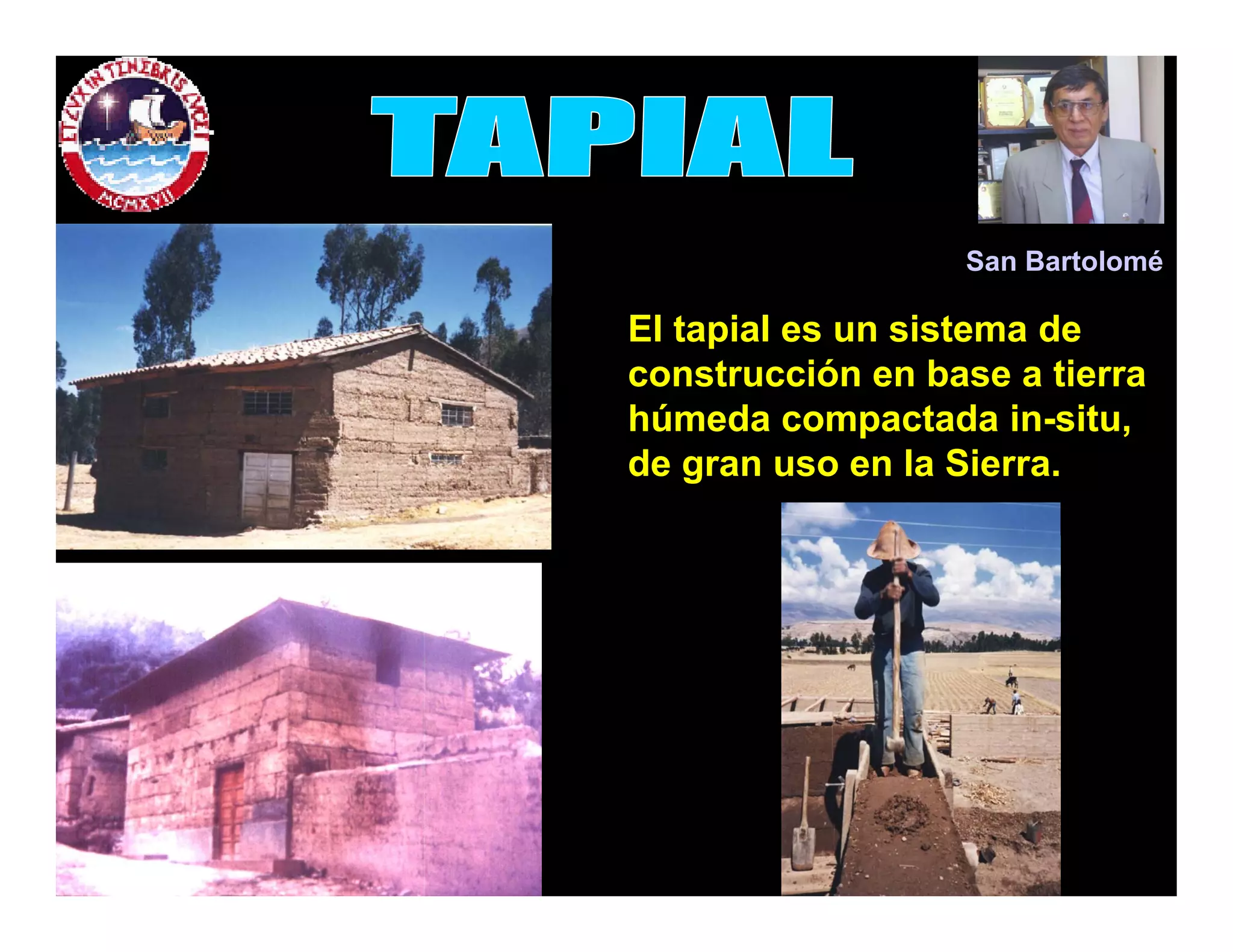

1. San Bartolomé
El tapial es un sistema de
construcción en base a tierra
húmeda compactada in-situ,
de gran uso en la Sierra.

2. Generalmente la
Cimentación
y el Sobrecimiento
son de Pirca:
piedras grandes
adheridas con barro

3. Algunas veces se usa Cimentación y Sobrecimiento de Concreto

4. en
machimbrado
rebajo la tapia
Techo plano del primer nivel
troncos o madera tallada +
entablado

5. Dinteles de madera
tallada o troncos,
asentados con barro
en un rebajo de la tapia

6. Techo a dos aguas
del segundo nivel.
cumbrera
cercha de madera +
tablillas + esteras
calamina
C b t t j
tejas
Cobertura: tejas

7. cumbrera
P Pared
d
Estaca en la cumbrera
evita su deslizamiento

8. Acabados de los muros:
empaste de yeso o barro,
Yeso caravista, cemento
Cemento
Caravista

9. Zócalo: tarrajeo de mortero
sobre una malla de alambre
Lamas, 2005

10. El suelo debe tener como mínimo 20% de arcilla, para
que las partículas de arena puedan adherirse. Como
máximo debe tener 30% de arcilla, para evitar fisuras
por contracción de secado.
muy
arcilloso

11. MÉTODOS DE CAMPO:
1) Técnica empleada
por los tapialeros
Se empuña al suelo
húmedo, luego se
abre la mano:
Suelo Adecuado Suelo Inadecuado

12. 2. Prueba del Rollito

13. 3. Prueba de la Bolita
Se preparan bolitas y se dejan
secar durante 24 horas. Luego,
se presionan con los dedos.
Si se pulveriza Æ el suelo
tiene mucha arena.
Si no se puede fracturar Æ el
suelo tiene mucha arcilla. ADECUADO
fractura en trozos grandes

14. 4. Prueba de Sedimentación
Se coloca el suelo en una botella con agua.
Se agita y se deja reposar por 24 horas.
Luego se miden las capas de cada material.
arcilla (25%)
limo (25%)
arena ( )
50%)

15. PREPARACIÓN DEL SUELO
PARA FABRICAR TAPIAS
Tamizado de la tierra
Mezcla con
paja y agua
sin formar
barro (diferente
al adobe),
dejándolo dormir
por 24 horas

16. Prueba de Campo para
Controlar la Humedad (8%)
Se forma una pelota y se le
suelta desde una altura de
1m sobre una superficie
dura
fragmentos
pulverizado
grandes

17. Suelo con mucha
humedad Æ fisuras
por contracción
de secado

18. CONSTRUCCIÓN
DEL TAPIAL lampas
Transporte de la
tierra con sacos y

19. Apisonado en 4 capas,
de 15cm cada una,
usando una comba
de 18 libras.
comba
paleta

20. Aplanado de la
capa superior
con una paleta

21. Desencofrado
1
2
No se nota la junta vertical
entre las tapias frescas

22. tapia húmeda
tapia
seca
La hilada superior debe construirse después que haya secado la
hilada inferior (unos 3 días), de lo contrario, la grieta se extenderá
hacia la tapia húmeda.

23. Traslado del molde hacia
otra posición y repetición
del proceso.

24. HERRAMIENTAS
molde
paleta comba

25. MOLDES
Molde en
Cajamarca
tablero
Este molde es
peligroso
apoyo
t i
piedra
porque las
piedras
quedan sueltas
piedra
tapia

26. Molde en Ancash
soga
torniquete
Los tableros se ajustan
con soga y apoyan en soga
la soga Æ peligro

27. estaca
Molde Ecuatoriano tiene grandes dimensiones

28. tapias
inestable
GRIETAS POR CONTRACCIÓN DE SECADO

29. Huánuco platina metálica
Molde
Chileno
perno
platina metálica
Medidas máximas recomendadas: h = 0.6 m
L = 1.5 m

30. REFUERZOS TRADICIONALES
dintel de concreto
pilar
de
albañilería

31. Troncos
discontinuos
para atenuar
la contracción
de secado

33. TAPIAL NO REFORZADO
Movimiento desordenado con
volcamiento de tapias y
desgarramiento vertical
entre muros ortogonales

34. deslizamiento
y rotación

35. flexión
desgarramiento
Fallas en las
viviendas
de tapial

36. En los encuentros en T
la tapia inferior podría
fisurarse cuando se
compacta a la tapia
superior.

37. Molde esquinero que
permite tapias continuas
Ortogonales Æ El
desgarramiento vertical
siguió presentándose ÆÆ
Continuar usando la
conexión dentada tradicional
T

38. TAPIAL REFORZADO
Refuerzo Vertical:
Troncos de eucalipto
de 1.5” ubicados en
los extremos de cada
tapia y anclados en
la cimentación.
El objetivo es integrar
todas las tapias.
anclaje j

39. abertura en la
base del molde que
permite pasar el
refuerzo horizontal
Refuerzo Horizontal:
troncos de eucalipto de
1” cada dos hiladas,
amarrados y clavado al
tronco vertical

40. Mojar la superficie,
libre de partículas,
antes de apisonar la
hilada superior, a
razón de 1 litro/m2
Apisonar 4 capas de
10 a 15 cm máximo

41. sismo
Ensayos sísmicos de muros “U” perpendicular al plano

42. Al principio se utilizaron: troncos verticales y horizontales,
estacas, troncos discontinúos embutidos y troncos diagonales

43. destajo
Solera con troncos
de eucalipto de 3” sismo
suple
Por lo sinuosidad de los
troncos, hubo que
conectarlos con suples

44. Módulo de Tapial con exceso de refuerzo

45. desmonoramiento
sismo
Fallas por mala compactación de la tierra
debido a la congestión de refuerzo

46. Cercha exterior
de tablas clavadas
sobre dos vigas de
madera tallada
(intermedia y
superior).

47. Refuerzo Definitivo. Eliminación de estacas, troncos discontinúos
y los troncos diagonales. Empleo de solera de concreto.

48. La viga de concreto
permite empalmar
el refuerzo vertical
para un segundo piso
Refuerzo de la Solera: caña brava estribadas con alambre # 8

49. vano hasta tocar
la base de la solera
tacos embutidos
para clavar marcos

50. troncos dentados sobre
la solera y amarrados con
alambre #8 embutido
en la solera
concreto pobre
f´c = 100 kg/cm2

51. Módulo de Tapial Reforzado antes del ensayo sísmico

52. Tapial Reforzado después
de un sismo severo
Se eliminó la
falla por
desgarramiento

53. Pared transversal
al sismo y conexión A
entre muros ortogonales
A
Grieta por flexión controlada sismo
por la caña existente en la
solera

54. V V
D D
Tapial No Reforzado Tapial Reforzado
(movimiento desordenado)
