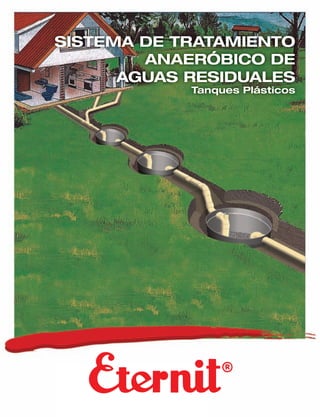

Sistemas aguas residuales

SISTEMA DE TRATAMIENTO
ANAERÓBICO DE
AGUAS RESIDUALES
Tanques Plásticos

ANAERÓBICO DE AGUAS RESIDUALES DOMÉSTICAS
El Sistema de Tratamiento Anaeróbico • La segunda sedimenta los sólidos Con este sistema ETERNIT® garantiza
de Aguas Residuales Domésticas contenidos y los transforma en lodos una remoción mayor del 80% de sólidos.
consiste en la degradación controlada y gases (Tanque Digestor). El sistema funciona por gravedad, no
de la materia orgánica contenida en • La tercera descompone los últimos hay necesidad de consumos de energía
las aguas negras domésticas en un residuos de materia orgánica (Tanque externa ni del uso de piezas mecánicas
proceso de cuatro etapas: Anaeróbico). ya que el proceso es biológico,
• La primera etapa separa aguas • La cuarta es un filtro o campo de generado por bacterias anaeróbicas sin
jabonosas, agua negras y elementos infiltración que logra parcialmente la emisiones de ruido, humo y olores.
no biodegradables (Trampa de retención final de nutrientes y tóxicos
Grasas). a niveles aceptables.

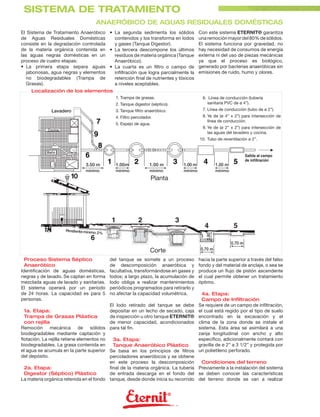

Localización de los elementos
1. Trampa de grasas. 6. Línea de conducción (tubería
2. Tanque digestor (séptico). sanitaria PVC de ø 4”).
3. Tanque filtro anaeróbico. 7. Línea de conducción (tubo de ø 2”).
4. Filtro percolador. 8. Ye de (ø 4” x 2”) para intersección de
línea de conducción.
5. Espejo de agua.
9. Ye de (ø 2” x 2”) para intersección de
las aguas del lavadero y cocina.
10. Tubo de reventilación ø 2”.

Planta

Corte
Proceso Sistema Séptico del tanque se somete a un proceso hacia la parte superior a través del falso
Anaeróbico de descomposición anaeróbica y fondo y del material de anclaje, o sea se
Identificación de aguas domésticas, facultativa, transformándose en gases y produce un flujo de pistón ascendente
negras y de lavado. Se captan en forma lodos; a largo plazo, la acumulación de el cual permite obtener un tratamiento
mezclada aguas de lavado y sanitarias. lodo obliga a realizar mantenimientos óptimo.
El sistema operará por un período periódicos programados para retirarlo y
de 24 horas. La capacidad es para 5 no afectar la capacidad volumétrica. 4a. Etapa:
personas. Campo de Infiltración
El lodo retirado del tanque se debe Sey cocina un campo de infiltración,
las aguas del lavadero requiere de
1a. Etapa: depositar en un lecho de secado, caja el cual está regido por el tipo de suelo
Trampa de Grasas Plástica de inspección u otro tanque ETERNIT® encontrado en la excavación y el
con rejilla de menor capacidad, acondicionados clima de la zona donde se instale el
Remoción mecánica de sólidos para tal fin. sistema. Esta área se asimilará a una
biodegradables mediante captación y zanja longitudinal con ancho y alto
flotación. La rejilla retiene elementos no 3a. Etapa: específico, adicionalmente contará con
biodegradables. La grasa contenida en Tanque Anaeróbico Plástico gravilla de ø 2” a 3 1/2” y protegida por
el agua se acumula en la parte superior Se basa en los principios de filtros un polietileno perforado.
del depósito. percoladores anaeróbicos y se obtiene
en este proceso la descomposición Condiciones del terreno
2a. Etapa: final de la materia orgánica. La tubería Previamente a la instalación del sistema
Digestor (Séptico) Plástico de entrada descarga en el fondo del se deben conocer las características
La materia orgánica retenida en el fondo tanque, desde donde inicia su recorrido del terreno donde se van a realizar

las excavaciones. Cuando se tengan - Verificar que la ventana superior agua limpia, y efectuar la iniciación
terrenos de características especiales de la tapa esté accionando. como el proceso anterior.
como: franco-arenosos, rocosos, de En el tanque Digestor En la eventualidad en que se detecte por
nivel freático alto, arcillas expansivas • Se debe realizar una asistencia algún motivo transporte de sedimento
o inundables se debe analizar técnica de ETERNIT®. es recomendable instalar una tubería de
puntualmente cada caso antes de drenaje, esto acontece solamente en los
Por ningún motivo las estructuras
realizar la instalación. sistemas diseñados como colectivos.
permanecerán destapadas y/o
removidas las tapas de los tanques.
Iniciación e Instalación del Sistema de Tratamiento
Este filtro no requiere mantenimiento
Sistema Anaeróbico Construcción
bajo condiciones normales de
Para la iniciación de la 1a. Etapa se Durante la construcción de estos
funcionamiento. Cuando se produce
deben tener en cuenta los niveles de sistemas, se debe prestar mucha
un colapso en el funcionamiento, el
colocación del tanque trampa de grasas atención a los siguientes aspectos
mantenimiento consiste en sacar el
y las dimensiones del mismo con el fin mínimos:
triturado de anclaje, lavarlo ligeramente
de realizar las excavaciones. Se deben • Mantener y chequear
para retirar la lama desprendida y volver
instalar los accesorios: codos, niples, constantemente el perfil hidráulico
a colocar el triturado, no sin antes haber
soportes y rejilla. Para la trampa de en todas las unidades.
limpiado el tanque, haber depositado
grasas no existe un procedimiento de
inoculación. 1. Trampa de grasas de 250 l

Para la iniciación de la 2a. Etapa
igualmente se debe preveer la excavación
de acuerdo a las dimensiones del
tanque y disponer los accesorios
complementarios. La iniciación de esta
segunda etapa consiste en la aplicación
de un inóculo en la proporción de 5
paladas de estiércol disueltas en agua.
6” X 0.25m 6” X 0.35m
Este procedimiento debe hacerse tres
días antes de la puesta en marcha
del sistema. Los aparatos sanitarios,
duchas, lavamanos no se deben
2. Tanque digestor (séptico) de 1000 l.
desinfectar en grandes proporciones
de químicos pues afectará el proceso
biológico del sistema.

Para la iniciación de la 3a. Etapa se
aplicará el inóculo en proporción de 3
paladas de estiércol disuelto en agua.
Las indicaciones anteriores sobre las
precauciones en el manejo son válidas
para el tanque anaeróbico.

El retiro de los lodos puede realizarse
con balde sin agitar el fondo o con
motobomba. No retire la totalidad del
lodo. Deje una pequeña capa de base
3. Tanque filtro anaeróbico de 1000 l.
de espesor de 3 a 5 cm.

Recuerde durante el
proceso de construcción: 4” X 0.90

• Verificar la pendiente de instalación
del sistema de tal manera que se
garantice el flujo por gravedad.
Pendiente mínima 2%.
• En trampa de grasa y rejilla:
- Instalación de la rejilla.
- La tubería de salida de caudal
deberá salir de dentro del tubo de
4” X 0.90
soporte. Nota: Selle las bocas de entrada y salida de los tanques.

• Verificación de instalación y goteo
Esquema Sugerido
de la tubería de drenaje.
Placa en concreto en tres partes para
tanques sépticos y anaeróbico
En el tanque Anaeróbico
Plástico tener cuidado con:
• Instalación de la tubería de
suministro.
• Verificación de el diámetro de la
tubería (4”) y de los orificios en
número y diámetro de la flauta
inferior. Se deberá colocar el tapón
Placa en concreto en dos
Dimensiones en cm de prueba previsto.
partes para tanque de grasas
• Verificar que el falso fondo no
Nota: Las especificaciones de las presione la tubería y que tenga un
tapas de concreto deben ser avaladas soporte adecuado. Si se llega a
técnicamente.
presionar la tubería es posible que
Corte A-A el peso del triturado la fracture.
• Verificar la longitud de la flauta
de retiro del caudal en cuanto al
diámetro de la tubería (4”), a número
de orificios y diámetro de los
En el tanque Trampa de En el Tanque Digestor mismos. Se deberá colocar el tapón
Grasa y Rejilla tener cuidado (Séptico) Plástico tener de prueba previsto.
con: cuidado con:
• La instalación de la Rejilla para que • La instalación de la tubería que En el campo de infiltración
su funcionamiento sea óptimo. distribuye y retira el flujo. tener cuidado con:
• La tubería de salida parte desde el • Nivelación del depósito. • La zanja deberá tener las
tubo soporte de la Rejilla. • Instalación de la tubería colocándola condiciones mencionadas en la
• Verificar que la ventana superior con las pendientes indicadas. cuarta etapa del sistema.
de la tapa este accionando para la • Colocación de la tapa del tanque • El material de filtro no podrá ser
verificación periódica y rápida de verificando que la ventanilla de cualquiera. Se utilizará triturado
niveles de grasa. inspección se pueda desplazar para desde ø 2” a 3 1/2”.
su posterior utilización. • En las longitudes de los campos de
• Si el sistema es colectivo se deberá infiltración está la rápida evacuación
instalar las tuberías opcionales de de los caudales mayorados,
drenaje. por consiguiente es importante
Colocación de la cruceta determinar su longitud de acuerdo
al diseño.

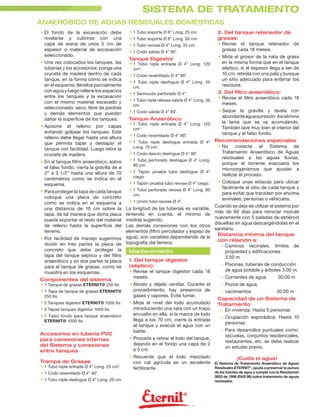

Instalación
• El Sistema de tratamiento
Anaeróbico de Aguas Residuales
ETERNIT® puede instalarse en
terrenos planos, inclinados o
quebrados.
• Al definir la ubicación de los tanques
tenga en cuenta que el primer
tanque del sistema debe quedar a
una distancia no menor de 3.50 m
de la casa.
• Para cada tanque realice una
excavación circular con un diámetro
40 cm mayor que el diámetro del
tanque y una profundidad 50 cm
mayor que la altura del tanque.
• Si el terreno es plano, asegúrese
que haya una diferencia de nivel
de 20 cm como mínimo entre el
tanque digestor y el tanque filtro
anaeróbico.

• El fondo de la excavación debe • 1 Tubo soporte Ø 6” Long. 25 cm. 2. Del tanque retenedor de
nivelarse y cubrirse con una • 1 Tubo soporte Ø 6” Long. 35 cm. grasas:
capa de arena de unos 5 cm de • 1 Tubo revose Ø 4” Long. 35 cm. • Revise el tanque retenedor de
espesor o material de excavación • 1 Codo salida Ø 4” 90˚. grasas cada 18 meses.
seleccionado. • Mida el grosor de la nata de grasa
Tanque Digestor
• Una vez colocados los tanques, las • 1 Tubo niple entrada Ø 4” Long. 120 en la misma forma que en el tanque
tuberías y los accesorios, ponga una cm*. séptico, si el espesor llega a ser de
cruceta de madera dentro de cada • 1 Codo reventilado Ø 4” 90˚. 10 cm, retírela con una pala y busque
tanque, en la forma como se indica un sitio adecuado para enterrar los
• 1 Tubo niple desfogue Ø 4” Long. 20
en el esquema, llénelos parcialmente cm. residuos.
con agua y luego rellene los espacios 3. Del filtro anaeróbico:
• 1 Semicodo perforado Ø 4”.
entre los tanques y la excavación • Revise el filtro anaeróbico cada 18
con el mismo material excavado y • 1 Tubo niple rebose salida Ø 4” Long. 35
cm. meses.
seleccionado, seco, libre de piedras
• 1 Codo salida Ø 4” 90˚. • Saque la gravilla y lávela con
y demás elementos que puedan
abundante agua a presión. Así elimina
dañar la superficie de los tanques. Tanque Anaeróbico
• 1 Tubo niple entrada Ø 4” Long. 120 la lama que se va acumulando.
• Apisone el relleno por capas También lave muy bien el interior del
cm*.
evitando golpear los tanques. Este tanque y el falso fondo.
relleno debe llegar hasta una altura • 1 Codo reventilado Ø 4” 90˚.
que permita tapar y destapar el • 1 Tubo niple desfogue entrada Ø 4” Recomendaciones especiales
Long. 75 cm. • No conecte el Sistema de
tanque con facilidad. Luego retire la
• 1 Codo desvío desfogue Ø 4” 90˚. Tratamiento Anaeróbico de Aguas
cruceta de madera.
residuales a las aguas lluvias,
• En el tanque filtro anaeróbico, sobre • 1 Tubo perforado desfogue Ø 4” Long.
80 cm. porque el torrente evacuaría los
el falso fondo, vierta la gravilla de ø microorganismos que ayudan a
2” a 3 1/2” hasta una altura de 70 • 1 Tapón prueba tubo desfogue Ø 4”
ciego. realizar el proceso.
centímetros como se indica en el
• 1 Tapón prueba tubo revose Ø 4” ciego. • Coloque unas estacas para ubicar
esquema.
• 1 Tubo perforado revose Ø 4” Long. 80 fácilmente el sitio de cada tanque y
• Para proteger la tapa de cada tanque para evitar que transiten por encima
cm.
coloque una placa de concreto animales, personas o vehículos.
como se indica en el esquema a • 1 Unión tubo revose Ø 4”.
Cuando se deja de utilizar el sistema por
una distancia de 10 cm sobre la La longitud de las tuberías es variable,
más de 60 días para reiniciar inocule
tapa, de tal manera que dicha placa teniendo en cuenta, el mínimo de
nuevamente con 5 paladas de estiércol
pueda soportar el resto del material medida sugerido.
disueltas en agua descargándolas en el
de relleno hasta la superficie del Las demás conexiones con los otros
sanitario.
terreno. elementos (filtro percolador y espejo de
Distancia mínima del tanque
• Por facilidad de manejo sugerimos agua), son variables dependiendo de la con relación a:
dividir en tres partes la placa de topografía del terreno. - Caminos vecinales, límites de
concreto que debe proteger la Mantenimiento propiedad y edificaciones
tapa del tanque séptico y del filtro 3.50 m
anaeróbico y en dos partes la placa 1. Del tanque digestor
(séptico): - Piscinas, tuberías de conducción
para el tanque de grasas, como se
• Revise el tanque digestor cada 18 de agua potable y árboles 3.00 m
muestra en los esquemas.
meses. - Corrientes de agua 30.00 m
Componentes del sistema
• 1 Tanque de grasas ETERNIT® 250 lts. • Ábralo y déjelo ventilar. Durante el - Pozos de agua,
• 1 Tapa de tanque de grasas ETERNIT® procedimiento, hay presencia de - nacimientos 30.00 m
250 lts. gases y vapores. Evite fumar.
Capacidad de un Sistema de
• 2 Tanques digestor ETERNIT® 1000 lts. • Mida el nivel del lodo acumulado Tratamiento:
• 2 Tapas tanques digestor 1000 lts. introduciendo una vara con un trapo - En vivienda: Hasta 5 personas
• 1 Falso fondo para tanque anaeróbico envuelto en ella; si la marca de lodo
- Ocupación esporádica: Hasta 10
ETERNIT® 1000 lts. llega a los 70 cm, cierre la entrada
personas
al tanque y evacúe el agua con un
balde. - Para desarrollos puntuales como:
Accesorios en tubería PVC escuelas, conjuntos residenciales,
para conexiones internas • Proceda a retirar el lodo del tanque,
restaurantes, etc. se debe realizar
del Sistema y conexiones dejando en el fondo una capa de 2
un estudio previo.
entre tanques a 5 cm.
• Recuerde que el lodo mezclado ¡Cuida el agua!
Trampa de Grasas con cal agrícola es un excelente El Sistema de Tratamiento Anaeróbico de Aguas
• 1 Tubo niple entrada Ø 4” Long. 25 cm*. fertilizante. Residuales ETERNIT®, ayuda a preservar la pureza
• 1 Codo reventilado Ø 4” 90˚. de las fuentes de agua y cumple con la Resolución
0822 de 1998 (RAS 98) sobre tratamiento de aguas
• 1 Tubo niple desfogue Ø 4” Long. 20 cm residuales.

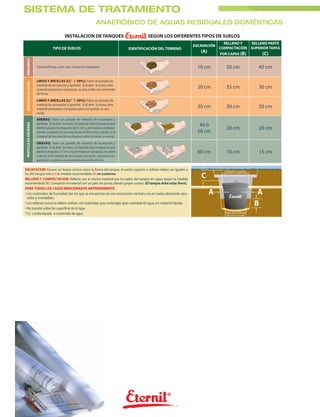

SISTEMA DE TRATAMIENTO ANAEROBICO PARA AGUAS RESIDUALES DOMESTICAS
INSTALACION DE TANQUES SEGUN LOS DIFERENTES TIPOS DE SUELOS
RELLENO Y RELLENO PARTE
EXCAVACIÓN
TIPO DE SUELOS IDENTIFICACIÓN DEL TERRENO COMPACTACIÓN SUPERIOR TAPAS
(A) POR CAPAS (B) (C)
ORGANICO

Textura fibrosa, color, olor, sensación esponjosa 10 cm 50 cm 40 cm
ORGANICO

ORGANICO

LIMOS Y ARCILLAS (LL* > 50%): Tome un puñado de
PARTICULAS FINAS

material de escavación y aprétela. Si al abrir la mano, éste
material permanece compacto, es una arcilla con contenido
ORGANICO
ORGANICO ORGANICO
ORGANICO
20 cm 35 cm 30 cm
ORGANICO

de limos. 1. ARCILLA CON CONTENIDO DE LIMOS 2. ARCILLA

LIMOS Y ARCILLAS (LL* < 50%): Tome un puñado de 1. ARCILLA CON CONTENIDO DE LIMOS 2. ARCILLA

material de escavación y aprétela. Si al abrir la mano, éste
material permanece compacto pero con grietas, es una
30 cm 30 cm 20 cm
2. ARCILLA
1. ARCILLA CON CONTENIDOCONTENIDO DE LIMOS
1. ARCILLA CON DE LIMOS DE LIMOS
arcilla.
2. ARCILLA 2. ARCILLA
1. ARCILLA CON CONTENIDO
1. ARCILLA CON CONTENIDO DE LIMOS 2. ARCILLA

1. ARCILLA CON CONTENIDO DE LIMOS 2. ARCILLA

ARENAS: Tome un puñado de material de escavación y 3. ARCILLA O LIMOS Y ARENA 4. ARENA

aprétela. Si al abrir la mano, el material está compuesto por 40 ó
PARTICULAS GRUESAS

3. ARCILLA O LIMOS Y ARENA 4. ARENA

piedras pequeñas mayores de 5 mm y permanece mediana- 20 cm 20 cm
mente compacto es una mezcla de arcilla o limo y arena. Si el 50 cm
material de excavación se dispersa sobre la mano, es arena. 3. ARCILLA O LIMOS Y ARENA
3. ARCILLA O LIMOS Y ARENA Y ARENA
3. ARCILLA O LIMOS
3. ARCILLA O LIMOS Y ARENA
4. ARENA
4. ARENA 4. ARENA
4. ARENA
3. ARCILLA O LIMOS Y ARENA 4. ARENA

GRAVAS: Tome un puñado de material de escavación y 5. GRAVA 6. GRAVA CON CONTENIDO DE ARCILLA O LIMOS

aprétela. Si al abrir la mano, el material está compuesto por 5. GRAVA 6. GRAVA CON CONTENIDO DE ARCILLA O LIMOS

piedras mayores a 1 cm y no permanece compacta, es arena 60 cm 10 cm 15 cm
o grava. Si el material de excavación presenta una leve com-
pactación es grava con contenido de arcilla o limos. 5. GRAVA
5. GRAVA 5. GRAVA
6. GRAVA CON CONTENIDO DE ARCILLA O LIMOS
6. GRAVA CONGRAVA CON CONTENIDO DELIMOS O LIMOS
CONTENIDO DE ARCILLA O ARCILLA
6. GRAVA 6. CONTENIDO DE ARCILLA O LIMOS
CON
5. GRAVA
5. GRAVA 6. GRAVA CON CONTENIDO DE ARCILLA O LIMOS

EXCAVACION: Excave un hueco cónico como la forma del tanque, el ancho superior e inferior deben ser iguales a Diámetro superior
los del tanque más (+) la medida recomendada (A) en contorno.
RELLENO Y COMPACTACION: Rellene con el mismo material por los lados del tanque en capas según la medida
C
recomendada (B). Compácte el material con un palo sin punta, dando golpes suaves. (El tanque debe estar lleno).
PARA TODOS LOS CASOS MENCIONADOS ANTERIORMENTE.
• Los contenidos de humedad son los que se encuentran en una excavación normal y no en suelos altamente satu- A A
rados o inundables.
• Los rellenos nunca se deben realizar con materiales que contengan gran cantidad de agua y/o material líquido.
• No transite sobre las superficie de la tapa.
B
* LL: Límite líquido o contenido de agua Diámetro inferior

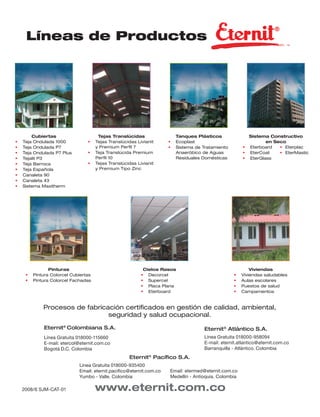

Líneas de Productos

Cubiertas Tejas Translúcidas Tanques Plásticos Sistema Constructivo
• Teja Ondulada 1000 • Tejas Translúcidas Livianit • Ecoplast en Seco
• Teja Ondulada P7 y Premium Perfil 7 • Sistema de Tratamiento • Eterboard • Eterplac
• Teja Ondulada P7 Plus • Teja Translúcida Premium Anaeróbico de Aguas • EterCoat • EterMastic
• Tejalit P3 Perfil 10 Residuales Domésticas • EterGlass
• Teja Barroca • Tejas Translúcidas Livianit
• Teja Española y Premium Tipo Zinc
• Canaleta 90
• Canaleta 43
• Sistema Maxitherm

Pinturas Cielos Rasos Viviendas
• Pintura Colorcel Cubiertas • Decorcel • Viviendas saludables
• Pintura Colorcel Fachadas • Supercel • Aulas escolares
• Placa Plana • Puestos de salud
• Eterboard • Campamentos

Procesos de fabricación certificados en gestión de calidad, ambiental,
seguridad y salud ocupacional.

Eternit® Colombiana S.A. Eternit® Atlántico S.A.
Línea Gratuita 018000-115660 Línea Gratuita 018000-958094
E-mail: etercol@eternit.com.co E-mail: eternit.atlantico@eternit.com.co
Bogotá D.C. Colombia Barranquilla - Atlántico. Colombia
Eternit® Pacífico S.A.
Línea Gratuita 018000-935400
Email: eternit.pacifico@eternit.com.co Email: etermed@eternit.com.co
Yumbo - Valle. Colombia Medellín - Antioquia. Colombia

2008/6 SJM-CAT-01 www.eternit.com.co

Sistemas aguas residuales

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a Sistemas aguas residuales

Similar a Sistemas aguas residuales (20)

Sistemas aguas residuales
