Este documento describe el proyecto de construcción de una planta de tratamiento de aguas residuales en Arequipa, Perú en 4 fases hasta el año 2036. La fase I incluye la construcción de la planta inicial con procesos como pretratamiento, tratamiento biológico, decantación secundaria, filtración y desinfección. La planta brindará beneficios como mejor calidad del aire y agua, y menores enfermedades respiratorias para la comunidad.

1. CONSTRUCCIÓN DE EMISOR Y SISTEMA DE TRATAMIENTO
DE AGUAS RESIDUALES CONO NORTE AREQUIPA
METROPOLITANA.
PROCESOS DE TRATAMIENTO
BENEFICIOS PARA LA COMUNIDAD.
Ing. Luis Miguel Lópz Mier
General Construction Manager
Ing. Alejandro Caramazana Gil
Gerente de Operaciones Perú

2. DATOS RELEVANTES
• DISEÑO HORIZONTE DE PROYECTO HASTA EL AÑO 2036 A
TRAVÉS DE 4 ETAPAS DE EJECUCIÓN.
FASE I AÑO 2013
FASE II AÑO 2017
FASE III AÑO 2025
FASE IV AÑO 2036

3. IMPLANTACIONES
FASE 1 Año 2013

4. IMPLANTACIONES
AMPLIACIÓN A FASE II, III, IV

5. IMPLANTACIONES
REPRESENTACIÓN CONJUNTA FASES

6. DATOS RELEVANTES
ALCANCE FASE EJECUCIÓN ACTUAL (FASE I):
DISEÑO
CONSTRUCCIÓN
FASE I
PUESTA EN MARCHA
OPERACIÓN Y MANTENIMIENTO (3 años)
CONSTRUCCIÓN EMISOR FASE IV

7. DATOS RELEVANTES
EVOLUCIÓN CAPACIDAD DE TRATAMIENTO POR FASES
EVOLUCIÓN CAUDALES POR FASES
Q MEDIO (m ³/s eg)
Q PUNTA (m ³/s eg)
0,6
0,5
Q ( m³ / seg.)
0,4
0,3
0,2
0,1
0
FASE 1 FASE 2 FASE 3 FASE 4

8. DATOS RELEVANTES
CARACTERIZACIÓN AGUA ENTRADA A PLANTA (DATOS DE DISEÑO):

9. DATOS RELEVANTES
CARACTERIZACIÓN AGUA SALIDA: ENTRADA
•DBO 5 ≤ 30 mg / l 350 mg / l
•S.S.T ≤ 30 mg / l 400 mg / l
•Nitrogeno Total ≤ 10 mg / l 70 mg / l
•P ( Fosforo) ≤ 1 mg / l 12 mg / l
CARACTERIZACIÓN FANGO SALIDA:
•Cumplimiento Clasificación B según la Agencia
de Protección Ambiental (EPA).
•Humedad Máxima < 20 % y ≥ 18% en Peso
[18 , 20)

10. EVOLUCIÓN CONFIGURACIÓN PLANTA POR FASES
FASE I – LINEA DE AGUA
PRETRATAMIENTO DECANTACIÓN SECUNDARIA
(Separación Física de Materias para el TRATAMIENTO BIOLÓGICO
Optimo Tratamiento Posterior) DECANTACIÓN SECUNDARIA
(El Objetivo de este Proceso es
(Separación de Fango Biológico del
provocar el Desarrollo de cultivos
Agua Depurada )
Bacterianos en un depósito Agitado y
Aireado, logrando la mayor Oxidación
FASE I: posible para la Materia Orgánica)
•POZO GRUESOS
FASE I:
•2 CANALES DESBASTE FASE I:
•2 DECANTADORES DE Ø33 M.
•2 DESARENADORES •2 LINEAS
•AIREACIÓN PROLONGADA

11. EVOLUCIÓN CONFIGURACIÓN PLANTA POR FASES
FASE I
VERTIDO
FILTRACIÓN
FILTRACIÓN DESINFECCIÓN UVA
(Desinfección del Agua a través
(Proceso Físico para la Eliminación de
de Radiación de Ultravioleta)
los Sólidos en Suspensión del Agua)
FASE I: FASE I:
•1 und. MICROTAMIZADO •1 MODULO DE 9 LÁMPARAS

12. EVOLUCIÓN CONFIGURACIÓN PLANTA POR FASES
FASE I – LINEA DE FANGOS
DECANTACIÓN SECUNDARIA ESPESADOR DE FANGOS CENTRIFUGADORA DE FANGOS
(Parte de los Fangos Secundarios son (Proceso para Aumentar la (Deshidratación de Fangos mediante la
extraídos al Espesador) Concentración de los Fangos Centrifugación de los mismos)
Secundarios)
FASE I: FASE I: FASE I:
• 2 DECANTADORES CENTRIFUGOS
•2 DECANTADORES DE Ø33 M. • 1 ESPESADOR DE GRAVEDAD DE Ø17 M.

13. EVOLUCIÓN CONFIGURACIÓN PLANTA POR FASES
FASE I – LINEA DE FANGOS
CENTRIFUGADORA DE FANGOS
(Deshidratación de Fangos mediante la
Centrifugación de los mismos)
SECADO SOLAR
(Con este Proceso conseguimos la
Optimización del proceso de Deshidratación
llegando a una Sequedad del 82% gracias a
la Radiación Solar)

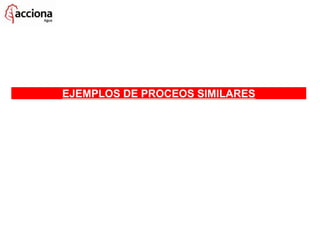

14. EJEMPLOS DE PROCEOS SIMILARES

15. PRETRATAMIENTO. POZO DE GRUESOS
PUENTE GRUA
(Manutención Equipos y
Maniobra Cuchara)
CUCHARA BIVALVA
(Recogida Residuos)
•Eliminación de residuos sólidos de grandes
POZO GRUESOS
dimensiones, plásticos… retirada y transporte a (Entrada Agua Residual a Planta)
relleno sanitario
EDAR APRAITZ

16. PRETRATAMIENTO. DESBASTE
REJAS AUTOMÁTICAS
(Tamizado de Residuos)
•Rejas automáticas de gruesos y rejas de finos.
Compactación de estos residuos y transporte a
relleno sanitario.
COMPUERTAS AUTOMÁTICAS
(Permiten la selección del Canal Operativo)

17. PRETRATAMIENTO. DESARENADO
DESARENADOR
(Eliminación de las
Arenas mediante la
inyección de Aire)
•Eliminación de arenas y grasas (aceites).
•Posterior compactación de estos residuos
•Transporte a relleno sanitario.

18. TRATAMIENTO BIOLOGICO
•Fangos activados = creación y mantenimiento de biomasa
capaz de descomponer la materia orgánica y reducir su poder
contaminante.

19. DECANTACION SECUNDARIA
•Separación de la biomasa del agua tratada, clarificación.

20. FILTRACION. MICROTAMIZADO
•Microtamizado (1mm). Retirada de partículas de tamaño
superior a 1mm.Posterior compactación de estos residuos
y transporte a relleno sanitario.

21. Desinfecci{on. Ultravioleta.
• Desinfección bacteriológica.
• Eliminación de coliformes fecales.

22. TRATAMIENTO DE FANGOS- ESPESADOR
ESPESADOR DE FANGOS
• Concentración de los fangos extraídos del proceso para
posterior deshidratación

23. TRATAMIENTO DE FANGOS. - DESHIDRATACION
CENTRIFUGADORA
•Eliminación de parte del agua contenida en el fango
espesado.

24. IMAGENES DE LOS DIFERENTES PROCESOS
SILO ALMACENAMIENTO ERAS DE SECADO
DE FANGOS
• Almacenamiento de fangos deshidratados ó
• Secado de fangos deshidratados

25. ELIMINACIÓN DE OLORES - DESODORIZACIÓN
•Eliminación de los olores del agua residual

26. BENEFICIOS PARA LA COMUNIDAD

27. • ELIMINACIÓN DE LOS MALOS OLORES.
•MEJOR CALIDAD DEL AIRE QUE SE RESPIRA

28. •RECUPERACIÓN DEL ECOSISTEMA
NATURAL.
•Mejoramiento de la calidad del agua del río Chili
•Recuperación de especies ahora desaparecidas

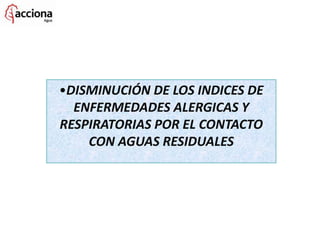

29. •DISMINUCIÓN DE LOS INDICES DE
ENFERMEDADES ALERGICAS Y
RESPIRATORIAS POR EL CONTACTO
CON AGUAS RESIDUALES

30. •REVALORIZACIÓN ECONÓMICA DE
LOS TERRENOS ALEDAÑOS Y DE LAS
ZONAS DE VERTIDOS ACTUALES.

31. Pioneros en Desarrollo y Sostenibilidad
