El documento describe el sistema estructural de viguetas y bovedillas para losas. Este sistema consiste en viguetas de concreto reforzado que sirven como componentes portantes, bovedillas huecas de material ligero como el hormigón celular que sirven para aligerar, y una capa superior de compresión de concreto. El proceso constructivo involucra el apuntalamiento, colocación de viguetas y bovedillas, instalación eléctrica, malla de refuerzo y colado de la capa superior.

1. Sistema de Viguetas y Sistema de Viguetas y
BovedillaBovedilla

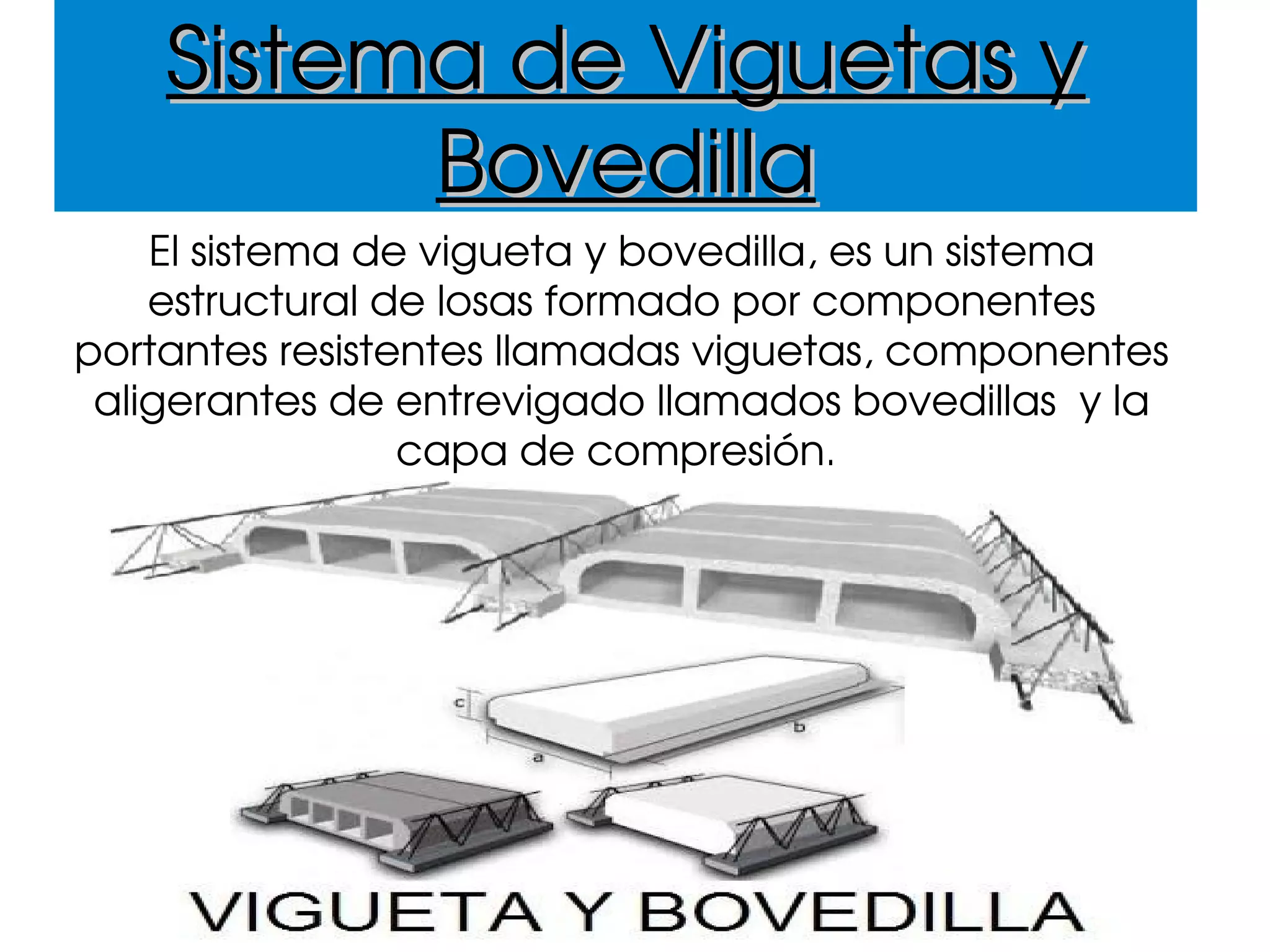

El sistema de vigueta y bovedilla, es un sistema
estructural de losas formado por componentes
portantes resistentes llamadas viguetas, componentes
aligerantes de entrevigado llamados bovedillas y la
capa de compresión.

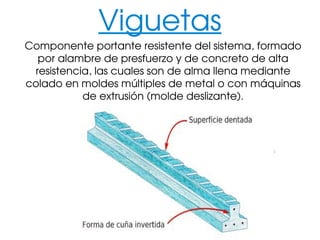

2. Viguetas
Componente portante resistente del sistema, formado
por alambre de presfuerzo y de concreto de alta
resistencia, las cuales son de alma llena mediante
colado en moldes múltiples de metal o con máquinas
de extrusión (molde deslizante).

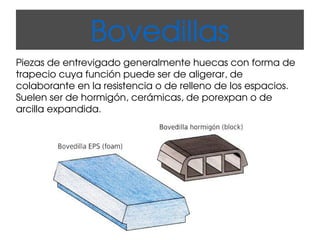

3. Bovedillas
Piezas de entrevigado generalmente huecas con forma de
trapecio cuya función puede ser de aligerar, de
colaborante en la resistencia o de relleno de los espacios.
Suelen ser de hormigón, cerámicas, de porexpan o de
arcilla expandida.

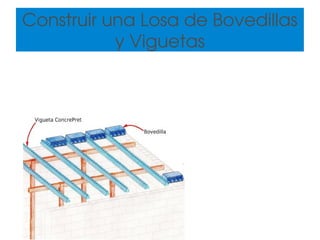

4. Construir una Losa de Bovedillas
y Viguetas

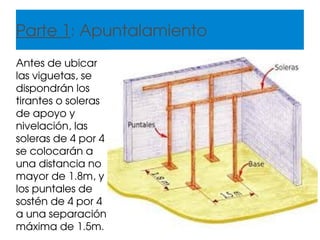

5. Parte 1: Apuntalamiento
Antes de ubicar
las viguetas, se
dispondrán los
tirantes o soleras
de apoyo y
nivelación, las
soleras de 4 por 4
se colocarán a
una distancia no
mayor de 1.8m, y
los puntales de
sostén de 4 por 4
a una separación
máxima de 1.5m.

6. Parte 2: Colocar las Viguetas
Colocar las viguetas
apoyadas sobre los
cerramientos laterales
que hayamos definido
como los cargadores
de nuestra losa. Las
viguetas se colocan de
forma manual sobre los
muros cargadores a
partir del muro de
arranque. Se colocan
bovedillas en los
extremos de las
viguetas para obtener
la separación correcta
de estas, además de
facilitar la posterior
colocación de las
demás bovedillas de
forma alineada.

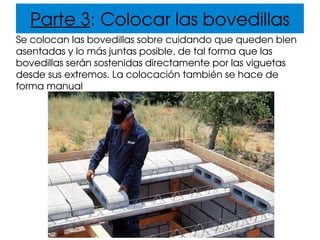

7. Parte 3: Colocar las bovedillas
Se colocan las bovedillas sobre cuidando que queden bien
asentadas y lo más juntas posible, de tal forma que las
bovedillas serán sostenidas directamente por las viguetas
desde sus extremos. La colocación también se hace de
forma manual

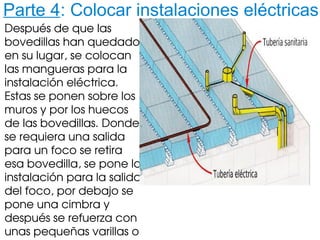

8. Parte 4: Colocar instalaciones eléctricas
Después de que las
bovedillas han quedado
en su lugar, se colocan
las mangueras para la
instalación eléctrica.
Estas se ponen sobre los
muros y por los huecos
de las bovedillas. Donde
se requiera una salida
para un foco se retira
esa bovedilla, se pone la
instalación para la salida
del foco, por debajo se
pone una cimbra y
después se refuerza con
unas pequeñas varillas o

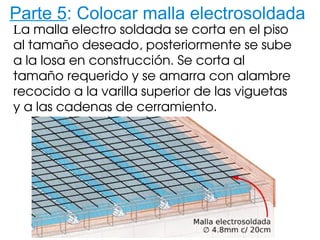

9. Parte 5: Colocar malla electrosoldada
La malla electro soldada se corta en el piso
al tamaño deseado, posteriormente se sube
a la losa en construcción. Se corta al
tamaño requerido y se amarra con alambre
recocido a la varilla superior de las viguetas
y a las cadenas de cerramiento.

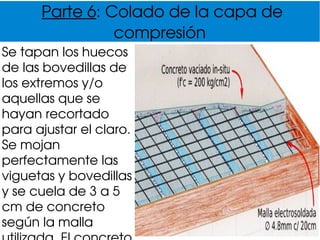

10. Parte 6: Colado de la capa de
compresión
Se tapan los huecos
de las bovedillas de
los extremos y/o
aquellas que se
hayan recortado
para ajustar el claro.
Se mojan
perfectamente las
viguetas y bovedillas
y se cuela de 3 a 5
cm de concreto
según la malla

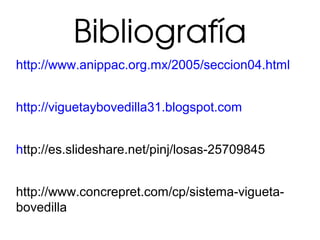

11. Bibliografía
http://www.anippac.org.mx/2005/seccion04.html
http://viguetaybovedilla31.blogspot.com
http://es.slideshare.net/pinj/losas-25709845
http://www.concrepret.com/cp/sistema-vigueta-
bovedilla

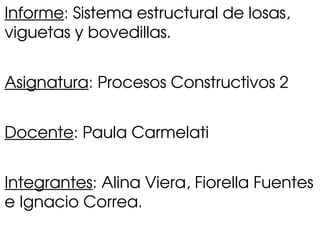

12. Informe: Sistema estructural de losas,
viguetas y bovedillas.
Asignatura: Procesos Constructivos 2
Docente: Paula Carmelati
Integrantes: Alina Viera, Fiorella Fuentes
e Ignacio Correa.
