Las cajas de registro permiten la inspección y mantenimiento de las tuberías de desagüe. Se instalan en cambios de dirección, pendiente o diámetro de las tuberías colectoras externas, con una distancia máxima de 15 metros entre cajas. Pueden ser de concreto o albañilería, con marco y tapa de hierro fundido o concreto. Se deben colocar medias cañas en el fondo, de mortero o PVC, con el diámetro de las tuberías, para dirigir el flujo de aguas

1. INSTALACIONES SANITARIAS
INFORMACIÓN TECNOLÓGICA Página

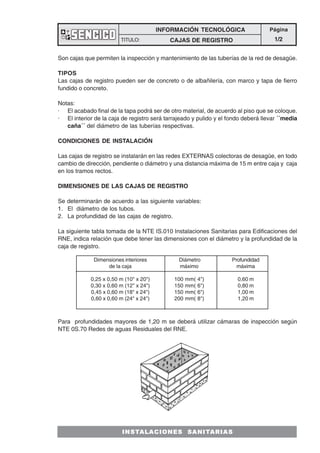

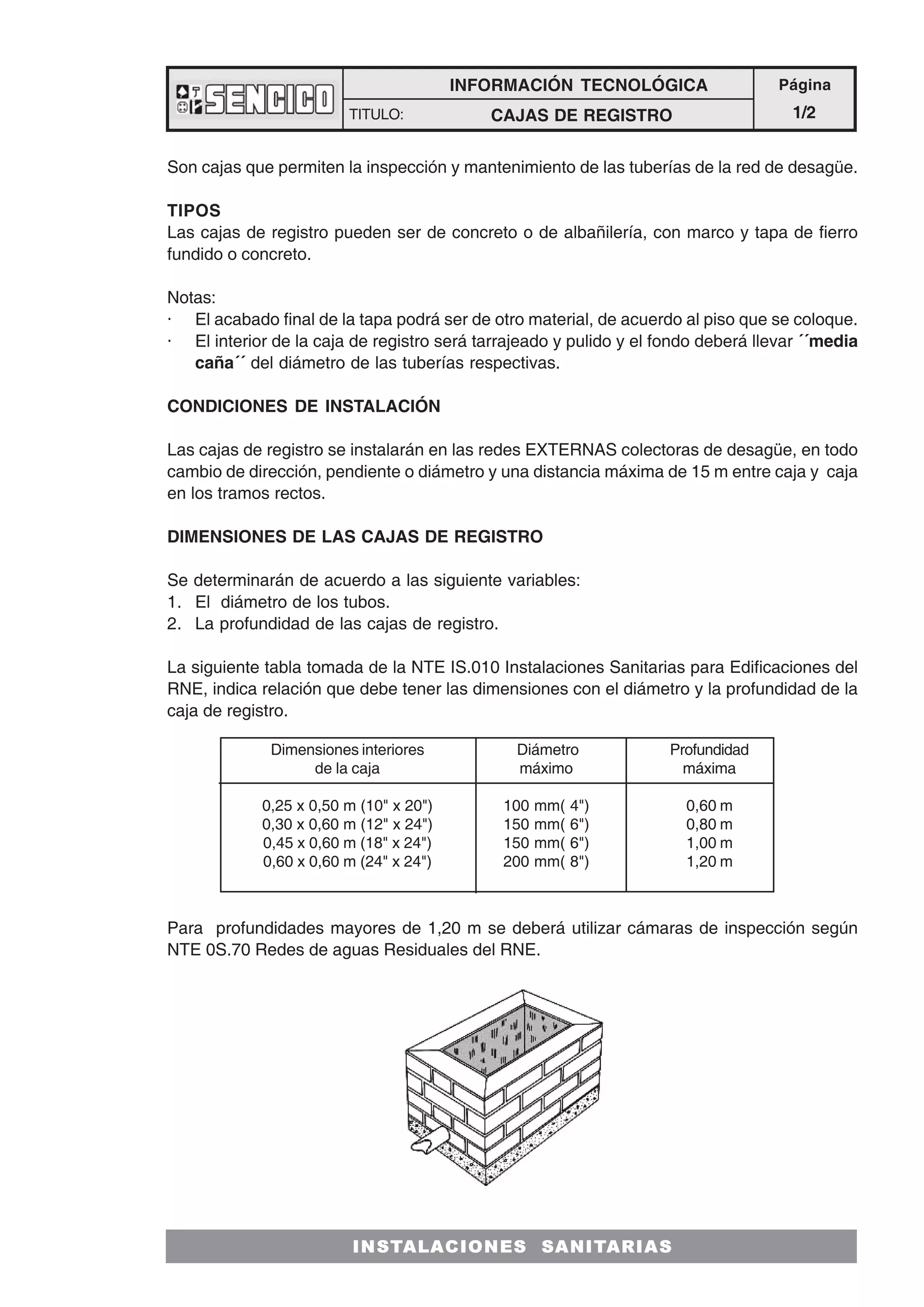

TITULO: CAJAS DE REGISTRO 1/2
Son cajas que permiten la inspección y mantenimiento de las tuberías de la red de desagüe.
TIPOS
Las cajas de registro pueden ser de concreto o de albañilería, con marco y tapa de fierro
fundido o concreto.
Notas:
· El acabado final de la tapa podrá ser de otro material, de acuerdo al piso que se coloque.
· El interior de la caja de registro será tarrajeado y pulido y el fondo deberá llevar ´´media
caña´´ del diámetro de las tuberías respectivas.
CONDICIONES DE INSTALACIÓN
Las cajas de registro se instalarán en las redes EXTERNAS colectoras de desagüe, en todo
cambio de dirección, pendiente o diámetro y una distancia máxima de 15 m entre caja y caja
en los tramos rectos.
DIMENSIONES DE LAS CAJAS DE REGISTRO
Se determinarán de acuerdo a las siguiente variables:
1. El diámetro de los tubos.
2. La profundidad de las cajas de registro.
La siguiente tabla tomada de la NTE IS.010 Instalaciones Sanitarias para Edificaciones del
RNE, indica relación que debe tener las dimensiones con el diámetro y la profundidad de la
caja de registro.
Para profundidades mayores de 1,20 m se deberá utilizar cámaras de inspección según
NTE 0S.70 Redes de aguas Residuales del RNE.
Diámetro
máximo
100 mm( 4")
150 mm( 6")
150 mm( 6")
200 mm( 8")
Dimensiones interiores
de la caja
0,25 x 0,50 m (10" x 20")
0,30 x 0,60 m (12" x 24")
0,45 x 0,60 m (18" x 24")
0,60 x 0,60 m (24" x 24")
Profundidad
máxima
0,60 m
0,80 m
1,00 m
1,20 m

2. INSTALACIONES SANITARIAS
INFORMACIÓN TECNOLÓGICA Página
TITULO:

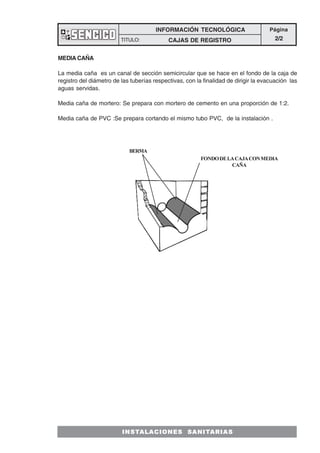

MEDIA CAÑA
La media caña es un canal de sección semicircular que se hace en el fondo de la caja de
registro del diámetro de las tuberías respectivas, con la finalidad de dirigir la evacuación las
aguas servidas.
Media caña de mortero: Se prepara con mortero de cemento en una proporción de 1:2.
Media caña de PVC :Se prepara cortando el mismo tubo PVC, de la instalación .
CAJAS DE REGISTRO 2/2
BERMA
FONDODELACAJACONMEDIA
CAÑA
