Sistemas de comunicacion

COLEGIO ALMAFUERTE – T.I.C – 5° AÑO
Página N°1/12Prof. Ma. Eugenia Nuñez

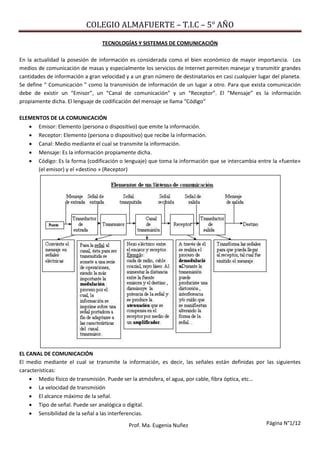

TECNOLOGÍAS Y SISTEMAS DE COMUNICACIÓN
En la actualidad la posesión de información es considerada como el bien económico de mayor importancia. Los
medios de comunicación de masas y especialmente los servicios de Internet permiten manejar y transmitir grandes
cantidades de información a gran velocidad y a un gran número de destinatarios en casi cualquier lugar del planeta.
Se define “ Comunicación ” como la transmisión de información de un lugar a otro. Para que exista comunicación
debe de existir un “Emisor”, un “Canal de comunicación” y un “Receptor”. El “Mensaje” es la información
propiamente dicha. El lenguaje de codificación del mensaje se llama “Código“
ELEMENTOS DE LA COMUNICACIÓN
 Emisor: Elemento (persona o dispositivo) que emite la información.
 Receptor: Elemento (persona o dispositivo) que recibe la información.
 Canal: Medio mediante el cual se transmite la información.
 Mensaje: Es la información propiamente dicha.
 Código: Es la forma (codificación o lenguaje) que toma la información que se intercambia entre la «fuente»
(el emisor) y el «destino » (Receptor)
EL CANAL DE COMUNICACIÓN
El medio mediante el cual se transmite la información, es decir, las señales están definidas por las siguientes
características:
 Medio físico de transmisión. Puede ser la atmósfera, el agua, por cable, fibra óptica, etc…
 La velocidad de transmisión
 El alcance máximo de la señal.
 Tipo de señal. Puede ser analógica o digital.
 Sensibilidad de la señal a las interferencias.

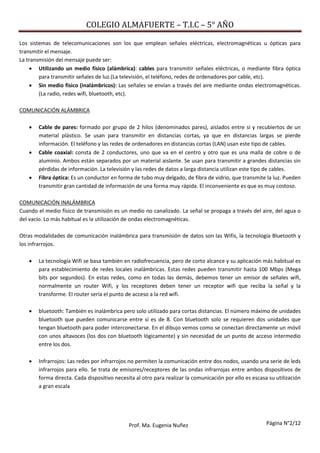

Los sistemas de telecomunicaciones son los que emplean señales eléctricas, electromagnéticas u ópticas para
transmitir el mensaje.
La transmisión del mensaje puede ser:
 Utilizando un medio físico (alámbrica): cables para transmitir señales eléctricas, o mediante fibra óptica
para transmitir señales de luz.(La televisión, el teléfono, redes de ordenadores por cable, etc).
 Sin medio físico (inalámbricos): Las señales se envían a través del aire mediante ondas electromagnéticas.
(La radio, redes wifi, bluetooth, etc).
COMUNICACIÓN ALÁMBRICA
 Cable de pares: formado por grupo de 2 hilos (denominados pares), aislados entre si y recubiertos de un
material plástico. Se usan para transmitir en distancias cortas, ya que en distancias largas se pierde
información. El teléfono y las redes de ordenadores en distancias cortas (LAN) usan este tipo de cables.
 Cable coaxial: consta de 2 conductores, uno que va en el centro y otro que es una malla de cobre o de
aluminio. Ambos están separados por un material aislante. Se usan para transmitir a grandes distancias sin
pérdidas de información. La televisión y las redes de datos a larga distancia utilizan este tipo de cables.
 Fibra óptica: Es un conductor en forma de tubo muy delgado, de fibra de vidrio, que transmite la luz. Pueden
transmitir gran cantidad de información de una forma muy rápida. El inconveniente es que es muy costoso.
COMUNICACIÓN INALÁMBRICA
Cuando el medio físico de transmisión es un medio no canalizado. La señal se propaga a través del aire, del agua o
del vacío. Lo más habitual es la utilización de ondas electromagnéticas.
Otras modalidades de comunicación inalámbrica para transmisión de datos son las Wifis, la tecnología Bluetooth y
los infrarrojos.
 La tecnología Wifi se basa también en radiofrecuencia, pero de corto alcance y su aplicación más habitual es
para establecimiento de redes locales inalámbricas. Estas redes pueden transmitir hasta 100 Mbps (Mega
bits por segundos). En estas redes, como en todas las demás, debemos tener un emisor de señales wifi,
normalmente un router Wifi, y los receptores deben tener un receptor wifi que reciba la señal y la
transforme. El router sería el punto de acceso a la red wifi.
 bluetooth: También es inalámbrica pero solo utilizado para cortas distancias. El número máximo de unidades
bluetooth que pueden comunicarse entre sí es de 8. Con bluetooth solo se requieren dos unidades que
tengan bluetooth para poder interconectarse. En el dibujo vemos como se conectan directamente un móvil
con unos altavoces (los dos con bluetooth lógicamente) y sin necesidad de un punto de acceso intermedio
entre los dos.
 Infrarrojos: Las redes por infrarrojos no permiten la comunicación entre dos nodos, usando una serie de leds
infrarrojos para ello. Se trata de emisores/receptores de las ondas infrarrojas entre ambos dispositivos de
forma directa. Cada dispositivo necesita al otro para realizar la comunicación por ello es escasa su utilización
a gran escala

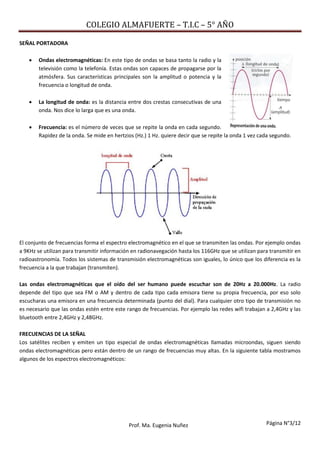

SEÑAL PORTADORA
 Ondas electromagnéticas: En este tipo de ondas se basa tanto la radio y la
televisión como la telefonía. Estas ondas son capaces de propagarse por la
atmósfera. Sus características principales son la amplitud o potencia y la
frecuencia o longitud de onda.
 La longitud de onda: es la distancia entre dos crestas consecutivas de una
onda. Nos dice lo larga que es una onda.
 Frecuencia: es el número de veces que se repite la onda en cada segundo.
Rapidez de la onda. Se mide en hertzios (Hz.) 1 Hz. quiere decir que se repite la onda 1 vez cada segundo.
El conjunto de frecuencias forma el espectro electromagnético en el que se transmiten las ondas. Por ejemplo ondas
a 9KHz se utilizan para transmitir información en radionavegación hasta los 116GHz que se utilizan para transmitir en
radioastronomía. Todos los sistemas de transmisión electromagnéticas son iguales, lo único que los diferencia es la
frecuencia a la que trabajan (transmiten).
Las ondas electromagnéticas que el oído del ser humano puede escuchar son de 20Hz a 20.000Hz. La radio
depende del tipo que sea FM o AM y dentro de cada tipo cada emisora tiene su propia frecuencia, por eso solo
escucharas una emisora en una frecuencia determinada (punto del dial). Para cualquier otro tipo de transmisión no
es necesario que las ondas estén entre este rango de frecuencias. Por ejemplo las redes wifi trabajan a 2,4GHz y las
bluetooth entre 2,4GHz y 2,48GHz.

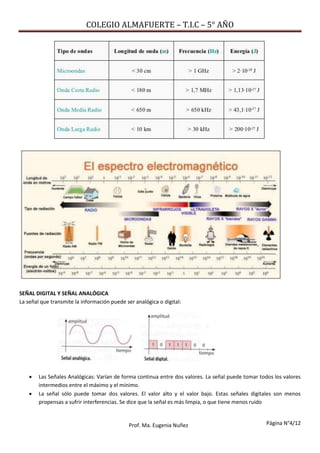

FRECUENCIAS DE LA SEÑAL
Los satélites reciben y emiten un tipo especial de ondas electromagnéticas llamadas microondas, siguen siendo
ondas electromagnéticas pero están dentro de un rango de frecuencias muy altas. En la siguiente tabla mostramos
algunos de los espectros electromagnéticos:

SEÑAL DIGITAL Y SEÑAL ANALÓGICA
La señal que transmite la información puede ser analógica o digital:
 Las Señales Analógicas: Varían de forma continua entre dos valores. La señal puede tomar todos los valores
intermedios entre el máximo y el mínimo.
 La señal sólo puede tomar dos valores. El valor alto y el valor bajo. Estas señales digitales son menos
propensas a sufrir interferencias. Se dice que la señal es más limpia, o que tiene menos ruido

DIGITALIZACIÓN DE UNA SEÑAL ANALÓGICA
Las ondas digitales o señales digitales transmiten mejor la información al tener solo dos valores que transmitir.
Normalmente se crea la onda en forma analógica y antes de trasmitirla se convierte a digital (digitalización).
Finalmente esta onda digital se puede convertir en digital binaria:
Este proceso se realiza mediante unos dispositivos denominados conversores ADC (Analog-to-Digital Converter -
Conversor Analógico Digital).Hacen lo siguiente:
Esta información la podemos enviar o bien en paquetes de bits (como se envía la información en informática, es
decir con ceros y unos), o bien enviar la onda codificada, pero en una nueva onda digital binaria creada a partir de
los valores (ceros y unos) de la onda digitalizada.
Por último al llegar la señal al dispositivo receptor se debe de pasar la onda digital a analógica con el mismo proceso
pero a la inversa, para ser entendida por el aparato receptor (radio, televisión, etc) .
Si la onda es una onda sonora lo que se suele hacer antes de digitalizar la onda es eliminar de la onda
electromagnética todos los sonidos que no son percibidos por el ser humano (compresión de la onda), de esta forma
la onda queda más sencilla y con menos puntos antes de digitalizarla.

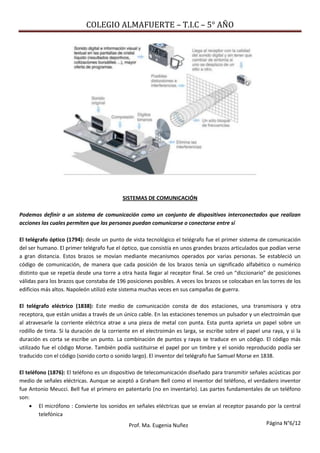

SISTEMAS DE COMUNICACIÓN
Podemos definir a un sistema de comunicación como un conjunto de dispositivos interconectados que realizan
acciones las cuales permiten que las personas puedan comunicarse o conectarse entre sí
El telégrafo óptico (1794): desde un punto de vista tecnológico el telégrafo fue el primer sistema de comunicación
del ser humano. El primer telégrafo fue el óptico, que consistía en unos grandes brazos articulados que podían verse
a gran distancia. Estos brazos se movían mediante mecanismos operados por varias personas. Se estableció un
código de comunicación, de manera que cada posición de los brazos tenía un significado alfabético o numérico
distinto que se repetía desde una torre a otra hasta llegar al receptor final. Se creó un “diccionario” de posiciones
válidas para los brazos que constaba de 196 posiciones posibles. A veces los brazos se colocaban en las torres de los
edificios más altos. Napoleón utilizó este sistema muchas veces en sus campañas de guerra.
El telégrafo eléctrico (1838): Este medio de comunicación consta de dos estaciones, una transmisora y otra
receptora, que están unidas a través de un único cable. En las estaciones tenemos un pulsador y un electroimán que
al atravesarle la corriente eléctrica atrae a una pieza de metal con punta. Esta punta aprieta un papel sobre un
rodillo de tinta. Si la duración de la corriente en el electroimán es larga, se escribe sobre el papel una raya, y si la
duración es corta se escribe un punto. La combinación de puntos y rayas se traduce en un código. El código más
utilizado fue el código Morse. También podía sustituirse el papel por un timbre y el sonido reproducido podía ser
traducido con el código (sonido corto o sonido largo). El inventor del telégrafo fue Samuel Morse en 1838.
El teléfono (1876): El teléfono es un dispositivo de telecomunicación diseñado para transmitir señales acústicas por
medio de señales eléctricas. Aunque se aceptó a Graham Bell como el inventor del teléfono, el verdadero inventor
fue Antonio Meucci. Bell fue el primero en patentarlo (no en inventarlo). Las partes fundamentales de un teléfono
son:
 El micrófono : Convierte los sonidos en señales eléctricas que se envían al receptor pasando por la central
telefónica

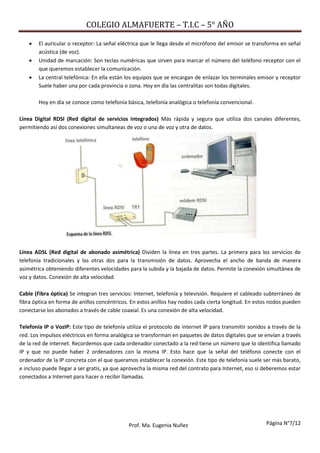

 El auricular o receptor: La señal eléctrica que le llega desde el micrófono del emisor se transforma en señal
acústica (de voz).
 Unidad de marcación: Son teclas numéricas que sirven para marcar el número del teléfono receptor con el
que queremos establecer la comunicación.
 La central telefónica: En ella están los equipos que se encargan de enlazar los terminales emisor y receptor
Suele haber una por cada provincia o zona. Hoy en día las centralitas son todas digitales.
Hoy en día se conoce como telefonía básica, telefonía analógica o telefonía convencional.
Línea Digital RDSI (Red digital de servicios integrados) Más rápida y segura que utiliza dos canales diferentes,
permitiendo así dos conexiones simultaneas de voz o una de voz y otra de datos.
Línea ADSL (Red digital de abonado asimétrica) Dividen la línea en tres partes. La primera para los servicios de
telefonía tradicionales y las otras dos para la transmisión de datos. Aprovecha el ancho de banda de manera
asimétrica obteniendo diferentes velocidades para la subida y la bajada de datos. Permite la conexión simultánea de
voz y datos. Conexión de alta velocidad.
Cable (Fibra óptica) Se integran tres servicios: Internet, telefonía y televisión. Requiere el cableado subterráneo de
fibra óptica en forma de anillos concéntricos. En estos anillos hay nodos cada cierta longitud. En estos nodos pueden
conectarse los abonados a través de cable coaxial. Es una conexión de alta velocidad.
Telefonía IP o VozIP: Este tipo de telefonía utiliza el protocolo de internet IP para transmitir sonidos a través de la
red. Los impulsos eléctricos en forma analógica se transforman en paquetes de datos digitales que se envían a través
de la red de internet. Recordemos que cada ordenador conectado a la red tiene un número que lo identifica llamado
IP y que no puede haber 2 ordenadores con la misma IP. Esto hace que la señal del teléfono conecte con el
ordenador de la IP concreta con el que queramos establecer la conexión. Este tipo de telefonía suele ser más barato,
e incluso puede llegar a ser gratis, ya que aprovecha la misma red del contrato para Internet, eso si deberemos estar
conectados a Internet para hacer o recibir llamadas.

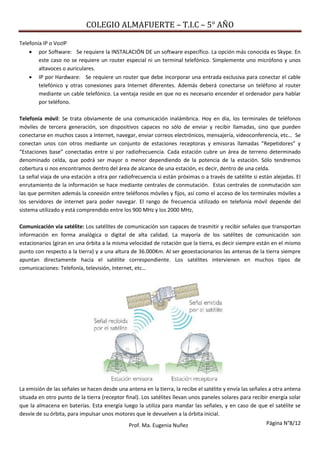

Telefonía IP o VozIP
 por Software: Se requiere la INSTALACIÓN DE un software específico. La opción más conocida es Skype. En
este caso no se requiere un router especial ni un terminal telefónico. Simplemente uno micrófono y unos
altavoces o auriculares.
 IP por Hardware: Se requiere un router que debe incorporar una entrada exclusiva para conectar el cable
telefónico y otras conexiones para Internet diferentes. Además deberá conectarse un teléfono al router
mediante un cable telefónico. La ventaja reside en que no es necesario encender el ordenador para hablar
por teléfono.
Telefonía móvil: Se trata obviamente de una comunicación inalámbrica. Hoy en día, los terminales de teléfonos
móviles de tercera generación, son dispositivos capaces no sólo de enviar y recibir llamadas, sino que pueden
conectarse en muchos casos a Internet, navegar, enviar correos electrónicos, mensajería, videoconferencia, etc… Se
conectan unos con otros mediante un conjunto de estaciones receptoras y emisoras llamadas “Repetidores” y
“Estaciones base” conectadas entre sí por radiofrecuencia. Cada estación cubre un área de terreno determinado
denominado celda, que podrá ser mayor o menor dependiendo de la potencia de la estación. Sólo tendremos
cobertura si nos encontramos dentro del área de alcance de una estación, es decir, dentro de una celda.
La señal viaja de una estación a otra por radiofrecuencia si están próximas o a través de satélite si están alejadas. El
enrutamiento de la información se hace mediante centrales de conmutación. Estas centrales de conmutación son
las que permiten además la conexión entre teléfonos móviles y fijos, así como el acceso de los terminales móviles a
los servidores de internet para poder navegar. El rango de frecuencia utilizado en telefonía móvil depende del
sistema utilizado y está comprendido entre los 900 MHz y los 2000 MHz,
Comunicación vía satélite: Los satélites de comunicación son capaces de trasmitir y recibir señales que transportan
información en forma analógica o digital de alta calidad. La mayoría de los satélites de comunicación son
estacionarios (giran en una órbita a la misma velocidad de rotación que la tierra, es decir siempre están en el mismo
punto con respecto a la tierra) y a una altura de 36.000Km. Al ser geoestacionarios las antenas de la tierra siempre
apuntan directamente hacia el satélite correspondiente. Los satélites intervienen en muchos tipos de
comunicaciones: Telefonía, televisión, Internet, etc…
La emisión de las señales se hacen desde una antena en la tierra, la recibe el satélite y envía las señales a otra antena
situada en otro punto de la tierra (receptor final). Los satélites llevan unos paneles solares para recibir energía solar
que la almacena en baterías. Esta energía luego la utiliza para mandar las señales, y en caso de que el satélite se
desvíe de su órbita, para impulsar unos motores que le devuelven a la órbita inicial.

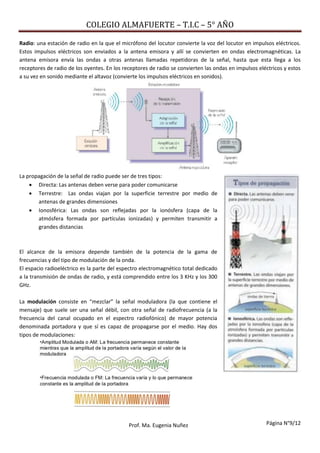

Radio: una estación de radio en la que el micrófono del locutor convierte la voz del locutor en impulsos eléctricos.
Estos impulsos eléctricos son enviados a la antena emisora y allí se convierten en ondas electromagnéticas. La
antena emisora envía las ondas a otras antenas llamadas repetidoras de la señal, hasta que esta llega a los
receptores de radio de los oyentes. En los receptores de radio se convierten las ondas en impulsos eléctricos y estos
a su vez en sonido mediante el altavoz (convierte los impulsos eléctricos en sonidos).
La propagación de la señal de radio puede ser de tres tipos:
 Directa: Las antenas deben verse para poder comunicarse
 Terrestre: Las ondas viajan por la superficie terrestre por medio de
antenas de grandes dimensiones
 Ionosférica: Las ondas son reflejadas por la ionósfera (capa de la
atmósfera formada por partículas ionizadas) y permiten transmitir a
grandes distancias
El alcance de la emisora depende también de la potencia de la gama de
frecuencias y del tipo de modulación de la onda.
El espacio radioeléctrico es la parte del espectro electromagnético total dedicado
a la transmisión de ondas de radio, y está comprendido entre los 3 KHz y los 300
GHz.
La modulación consiste en “mezclar” la señal moduladora (la que contiene el
mensaje) que suele ser una señal débil, con otra señal de radiofrecuencia (a la
frecuencia del canal ocupado en el espectro radiofónico) de mayor potencia
denominada portadora y que sí es capaz de propagarse por el medio. Hay dos
tipos de modulaciones:

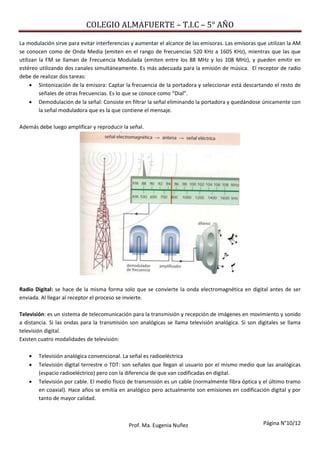

La modulación sirve para evitar interferencias y aumentar el alcance de las emisoras. Las emisoras que utilizan la AM
se conocen como de Onda Media (emiten en el rango de frecuencias 520 KHz a 1605 KHz), mientras que las que
utilizan la FM se llaman de Frecuencia Modulada (emiten entre los 88 MHz y los 108 MHz), y pueden emitir en
estéreo utilizando dos canales simultáneamente. Es más adecuada para la emisión de música. El receptor de radio
debe de realizar dos tareas:
 Sintonización de la emisora: Captar la frecuencia de la portadora y seleccionar está descartando el resto de
señales de otras frecuencias. Es lo que se conoce como “Dial”.
 Demodulación de la señal: Consiste en filtrar la señal eliminando la portadora y quedándose únicamente con
la señal moduladora que es la que contiene el mensaje.
Además debe luego amplificar y reproducir la señal.
Radio Digital: se hace de la misma forma solo que se convierte la onda electromagnética en digital antes de ser
enviada. Al llegar al receptor el proceso se invierte.
Televisión: es un sistema de telecomunicación para la transmisión y recepción de imágenes en movimiento y sonido
a distancia. Si las ondas para la transmisión son analógicas se llama televisión analógica. Si son digitales se llama
televisión digital.
Existen cuatro modalidades de televisión:
 Televisión analógica convencional. La señal es radioeléctrica
 Televisión digital terrestre o TDT: son señales que llegan al usuario por el mismo medio que las analógicas
(espacio radioeléctrico) pero con la diferencia de que van codificadas en digital.
 Televisión por cable. El medio físico de transmisión es un cable (normalmente fibra óptica y el último tramo
en coaxial). Hace años se emitía en analógico pero actualmente son emisiones en codificación digital y por
tanto de mayor calidad.

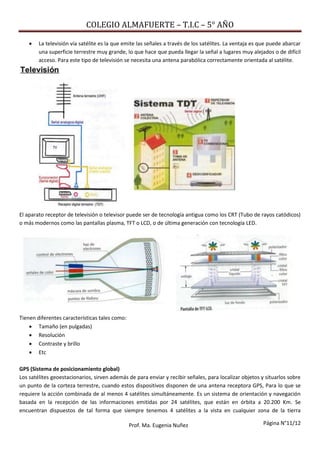

 La televisión vía satélite es la que emite las señales a través de los satélites. La ventaja es que puede abarcar
una superficie terrestre muy grande, lo que hace que pueda llegar la señal a lugares muy alejados o de difícil
acceso. Para este tipo de televisión se necesita una antena parabólica correctamente orientada al satélite.
El aparato receptor de televisión o televisor puede ser de tecnología antigua como los CRT (Tubo de rayos catódicos)
o más modernos como las pantallas plasma, TFT o LCD, o de última generación con tecnología LED.
Tienen diferentes características tales como:
 Tamaño (en pulgadas)
 Resolución
 Contraste y brillo
 Etc
GPS (Sistema de posicionamiento global)
Los satélites geoestacionarios, sirven además de para enviar y recibir señales, para localizar objetos y situarlos sobre
un punto de la corteza terrestre, cuando estos dispositivos disponen de una antena receptora GPS, Para lo que se
requiere la acción combinada de al menos 4 satélites simultáneamente. Es un sistema de orientación y navegación
basada en la recepción de las informaciones emitidas por 24 satélites, que están en órbita a 20.200 Km. Se
encuentran dispuestos de tal forma que siempre tenemos 4 satélites a la vista en cualquier zona de la tierra

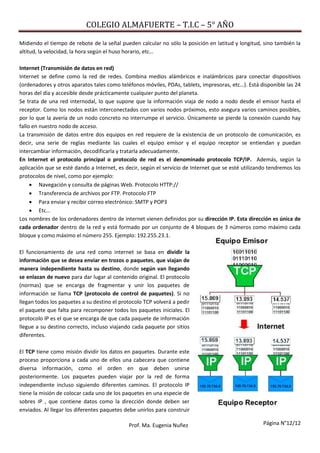

Midiendo el tiempo de rebote de la señal pueden calcular no sólo la posición en latitud y longitud, sino también la
altitud, la velocidad, la hora según el huso horario, etc…
Internet (Transmisión de datos en red)
Internet se define como la red de redes. Combina medios alámbricos e inalámbricos para conectar dispositivos
(ordenadores y otros aparatos tales como teléfonos móviles, PDAs, tablets, impresoras, etc…). Está disponible las 24
horas del día y accesible desde prácticamente cualquier punto del planeta.
Se trata de una red internodal, lo que supone que la información viaja de nodo a nodo desde el emisor hasta el
receptor. Como los nodos están interconectados con varios nodos próximos, esto asegura varios caminos posibles,
por lo que la avería de un nodo concreto no interrumpe el servicio. Únicamente se pierde la conexión cuando hay
fallo en nuestro nodo de acceso.
La transmisión de datos entre dos equipos en red requiere de la existencia de un protocolo de comunicación, es
decir, una serie de reglas mediante las cuales el equipo emisor y el equipo receptor se entiendan y puedan
intercambiar información, decodificarla y tratarla adecuadamente.
En Internet el protocolo principal o protocolo de red es el denominado protocolo TCP/IP. Además, según la
aplicación que se esté dando a Internet, es decir, según el servicio de Internet que se esté utilizando tendremos los
protocolos de nivel, como por ejemplo:
 Navegación y consulta de páginas Web. Protocolo HTTP://
 Transferencia de archivos por FTP. Protocolo FTP
 Para enviar y recibir correo electrónico: SMTP y POP3
 Etc…
Los nombres de los ordenadores dentro de internet vienen definidos por su dirección IP. Esta dirección es única de
cada ordenador dentro de la red y está formado por un conjunto de 4 bloques de 3 números como máximo cada
bloque y como máximo el número 255. Ejemplo: 192.255.23.1.
El funcionamiento de una red como internet se basa en dividir la
información que se desea enviar en trozos o paquetes, que viajan de
manera independiente hasta su destino, donde según van llegando
se enlazan de nuevo para dar lugar al contenido original. El protocolo
(normas) que se encarga de fragmentar y unir los paquetes de
información se llama TCP (protocolo de control de paquetes). Si no
llegan todos los paquetes a su destino el protocolo TCP volverá a pedir
el paquete que falta para recomponer todos los paquetes iniciales. El
protocolo IP es el que se encarga de que cada paquete de información
llegue a su destino correcto, incluso viajando cada paquete por sitios
diferentes.
El TCP tiene como misión dividir los datos en paquetes. Durante este
proceso proporciona a cada uno de ellos una cabecera que contiene
diversa información, como el orden en que deben unirse
posteriormente. Los paquetes pueden viajar por la red de forma
independiente incluso siguiendo diferentes caminos. El protocolo IP
tiene la misión de colocar cada uno de los paquetes en una especie de
sobres IP , que contiene datos como la dirección donde deben ser
enviados. Al llegar los diferentes paquetes debe unirlos para construir

el mensaje completo Equipo Emisor Equipo Receptor Internet

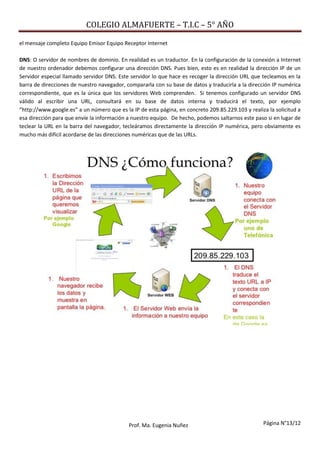

DNS: O servidor de nombres de dominio. En realidad es un traductor. En la configuración de la conexión a Internet
de nuestro ordenador debemos configurar una dirección DNS. Pues bien, esto es en realidad la dirección IP de un
Servidor especial llamado servidor DNS. Este servidor lo que hace es recoger la dirección URL que tecleamos en la
barra de direcciones de nuestro navegador, compararla con su base de datos y traducirla a la dirección IP numérica
correspondiente, que es la única que los servidores Web comprenden. Si tenemos configurado un servidor DNS
válido al escribir una URL, consultará en su base de datos interna y traducirá el texto, por ejemplo
“http://www.google.es” a un número que es la IP de esta página, en concreto 209.85.229.103 y realiza la solicitud a
esa dirección para que envíe la información a nuestro equipo. De hecho, podemos saltarnos este paso si en lugar de
teclear la URL en la barra del navegador, tecleáramos directamente la dirección IP numérica, pero obviamente es
mucho más difícil acordarse de las direcciones numéricas que de las URLs.

Sistemas de comunicacion

Más contenido relacionado

La actualidad más candente

Similar a Sistemas de comunicacion

Último

Sistemas de comunicacion
