1. Introducción a Comunicaciones
Mgr. Erbert Osco M.

2. Elementos básicos de las comunicaciones

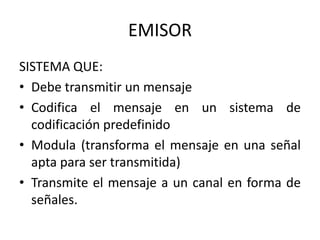

3. EMISOR
SISTEMA QUE:
• Debe transmitir un mensaje
• Codifica el mensaje en un sistema de
codificación predefinido
• Modula (transforma el mensaje en una señal
apta para ser transmitida)
• Transmite el mensaje a un canal en forma de
señales.

4. CANAL
VIA DE COMUNICACIÓN
• FISICO: Dedicado a la generación, transmisión y
detección de señales utilizadas para codificar
información, buscando:
– Calidad de la señal recibida en su aptitud para ser
reconocida sin error.
– Velocidad y la calidad de la información que a
transportar.
LOGICO O DE INFORMACION

5. RECEPTOR
SISTEMA QUE:
– Detecta señales en un canal
– Demodula (transforma la señal recibida en
mensaje)
– decodifica

6. SISTEMA DE CODIFICACION DE MENSAJES
COMPUESTO POR
– Conjunto de símbolos
– Conjunto de reglas sintácticas
– Conjunto de reglas semánticas.
Para generar mensajes. En sistemas de
telecomunicaciones este tema es tratado por la
Teoría Matemática de la Información.

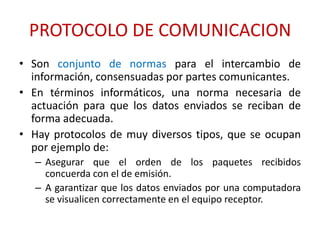

7. PROTOCOLO DE COMUNICACION
• Son conjunto de normas para el intercambio de
información, consensuadas por partes comunicantes.
• En términos informáticos, una norma necesaria de
actuación para que los datos enviados se reciban de
forma adecuada.
• Hay protocolos de muy diversos tipos, que se ocupan
por ejemplo de:
– Asegurar que el orden de los paquetes recibidos
concuerda con el de emisión.
– A garantizar que los datos enviados por una computadora
se visualicen correctamente en el equipo receptor.

8. PROCESO DE COMUNICACION
1. Establecer un canal
2. Establecer comunicación
3. Transmitir señales
4. Verificar que haya sido recibido
5. Finalizar la transmisión
6. Cortar el canal.

9. ORGANISMOS DE ESTANDARIZACION
• EIA/TIA: Asociación de Industrias Electrónicas
y Asociación de la Industria de
Telecomunicaciones.
• IEEE: Instituto de Ingenieros Electricistas y
Electrónicos.
• FCC: Comisión Federal de Comunicaciones.
• ITU: Unión Internacional de
Telecomunicaciones.

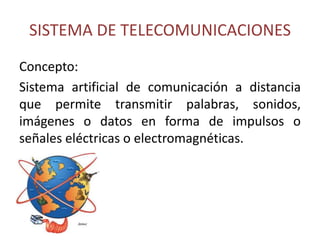

10. SISTEMA DE TELECOMUNICACIONES
Concepto:
Sistema artificial de comunicación a distancia
que permite transmitir palabras, sonidos,
imágenes o datos en forma de impulsos o
señales eléctricas o electromagnéticas.

11. EVOLUCION - TELECOMUNICACIONES
• 1934: Se inicia la comunicación electrónica con el
invento del telégrafo y el código de Samuel Morse.
• 1874: Emil Baudot idea un código de longitud
constante que se puede sincronizar.
• 1877: se instala la primera línea telefónica entre
Boston y Sommerville
• 1908: se difunde en EEUU sistemas de discado
telefónico
• 1910: se mejora el incipiente concepto de
sincronización llamado start/stop
• 1920. se establecen los principios básicos de la
conmutación de líneas y mensajes.

12. TIPOS DE ENLACES
Conexión real entre dos nodos de una
red
• Analógico (continuo): Sistema que
detecta midiendo los distintos
valores de los estados que adopta
sistema emisor y los transmite en
forma continua y análoga en cada
instante de tiempo.
• Digital (discreto): Sistema que
detecta los distintos valores
medidos de los estados que adopta
el sistema emisor, los codifica en
forma de números discretos y
transmite estos códigos.

13. TIPOS DE CANALES
• MATERIALES, propagación de
señales eléctricas por conductores
o cables de plata, oro, cobre; o
señales luminosas como la fibra de
vidrio o plástica.
• INMATERIALES, radiación
electromagnética de ondas
producidas por la oscilación o la
aceleración de una carga eléctrica.

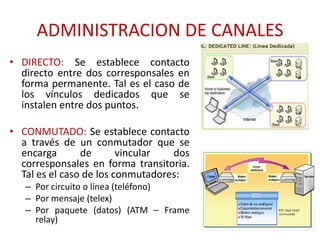

14. ADMINISTRACION DE CANALES
• DIRECTO: Se establece contacto
directo entre dos corresponsales en
forma permanente. Tal es el caso de
los vínculos dedicados que se
instalen entre dos puntos.
• CONMUTADO: Se establece contacto
a través de un conmutador que se
encarga de vincular dos
corresponsales en forma transitoria.
Tal es el caso de los conmutadores:
– Por circuito o línea (teléfono)
– Por mensaje (telex)
– Por paquete (datos) (ATM – Frame
relay)

15. OPERACIÓN DE CANALES
Sentido de la circulación de los mensajes

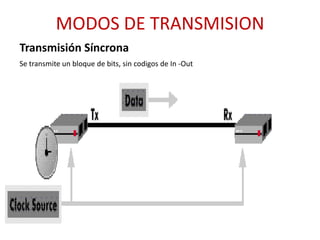

16. MODOS DE TRANSMISION
Transmisión Síncrona
Se transmite un bloque de bits, sin codigos de In -Out

17. • SINCRONO: El emisor y el receptor disponen de
una misma referencia de tiempo para depositar y
recolectar la información. Las señales que no se
tomen a tiempo se pierden. Se utilizan para
transmitir gran cantidad de información a alta
velocidad. Existen dos formas:
– Serial, el canal esta compuesto de un solo hilo, por
donde se canaliza en forma secuencial las series de
bits que conforman un byte.
– Paralelo, el canal esta compuesto por varios hilos,
pudiendo ser de 8 bit, 16, 32, etc.

18. Transmisión Asíncrona
Tx, caract x caract, temporizacion durac. De c/caracter

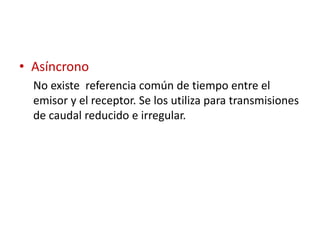

19. • Asíncrono
No existe referencia común de tiempo entre el
emisor y el receptor. Se los utiliza para transmisiones
de caudal reducido e irregular.

20. TECNOLOGIAS DE TRANSMISION
• ANALOGOS
– Modulación de amplitud (AM)
– Modulación de frecuencia (FM)
– Modulación de fase (PM)
– Banda ancha (DSL)( Digital Subscriber Line) ( por un canal se envía
voz, por el otro información) (Se envían simultáneamente varias piezas de
información con el objeto de incrementar la velocidad de transmisión
efectiva)
• DIGITALES
– Banda base, (no sufren ningún proceso de modulación, son
transmitidas en su frecuencia original, usada para distancias cortas)
Ejm: grabador/reproductor de video

21. SEÑALES DE FM Y AM

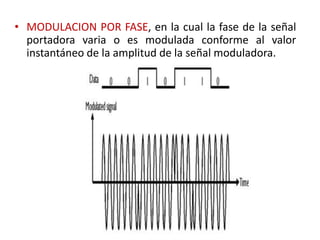

22. • MODULACION POR FASE, en la cual la fase de la señal
portadora varia o es modulada conforme al valor
instantáneo de la amplitud de la señal moduladora.

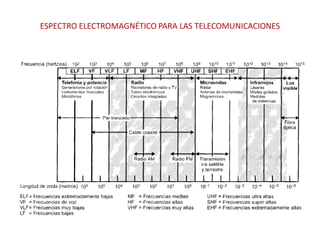

23. ESPECTRO ELECTROMAGNÉTICO PARA LAS TELECOMUNICACIONES

24. Rangos de frecuencias en
comunicaciones

25. 3-30 Hz ELF Percepcion del oido humano (grave)
30-300hZ SLF Sonidos graves tipicos del oido humano
300-3,000 HZ ULF frecuenci sonoro normal mayor parte de la voz humana
3 - 30 kHz VLF Comunicaciones gubernamentales militares
30 - 300 Khz LF navegacion aeronautica y marina
300 - 3000 khz MF radiodifusion AM (530 - 1605 KHZ)
3-30 Mhz HF Onda corta, militares, gubernamentales, aficionados, civil
30 - 300 Mhz VHF FM (88-108) TV (2-12) Según norma CCIR Estandar Europa, radioaficionados
300 - 3000
Mhz UHF tv UHF (21-69) según normal CCIR europa, moviles tierra
3 - 30 Ghz SHF via satelite, radio enlaces terrestres, radares.
30 - 300 Ghz EHF tx de señales, no difundidos aun

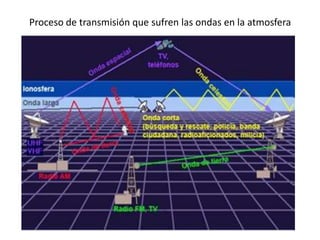

26. Proceso de transmisión que sufren las ondas en la atmosfera

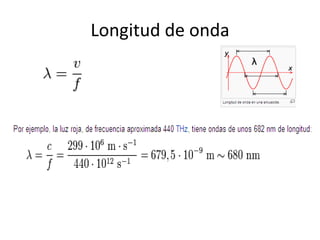

27. Longitud de onda

28. Tarea
• Calcular la longitud de onda del arco iris
