Introducción
Las comunicaciones forman parte de nuestro día a día, el poder transmitir nuestras ideas es
lo que nos ha hecho progresar como sociedad, el divulgar la información mediante diversos
métodos gracias a las tecnologías que hoy nos facilitan la vida es importante conocer el
funcionamiento y los aspectos básicos de los diferentes elementos presentes en las
comunicaciones profundizando en materia de procesos, estructura, del cómo y porque El
funcionamiento? Entre otros cuestionamientos, en aspectos de diseño y terminología es
indispensable el conocer las bases científicas y manejo de las diferentes ramas de las
comunicaciones actuales ya que desde los principios de era tecnológica moderna esta no ha
parado de evolucionar y con ella nuevas fronteras han sido rotas por la magia del ingenio
humano.

4. 2
Elementos de un sistema de comunicación electrónica.
En un sistema de comunicación electrónica se encuentran presentes diferentes elementos
los cuales cumplen distintas tareas u operaciones a lo largo del tiempo estos sistemas han
evolucionado y perfeccionado en pro de obtener mejor rendimiento, cuando hablamos de
sistemas nos referimos a un conjuntos de elementos, procesos o normas que regulan un
funcionamiento ya sea de equipos electrónicos o mecánico en los sistemas de
comunicaciones Claude Shannon y Warren Weaver en la década de los 1940s concibieron
un modelo lineal de comunicación suficientemente general que, en su forma original
contenía cinco elementos: fuente de información, transmisor, canal de transmisión, receptor
y destinatario final, todos dispuestos linealmente como se ilustra en la figura Este modelo
básico constituye el punto de partida para el estudio de los sistemas de comunicación.
Arquitectura básica de un sistema de comunicación (fig.1.0)
Con el transcurso del tiempo y la evolución de los sistemas de comunicación,
particularmente en los sistemas digitales, el modelo anterior ha sufrido algunas
modificaciones, con el fin de especificar mejor algunos elementos constitutivos de cada
uno de los bloques anteriores y proporcionar un rango mayor de aplicaciones. Una versión
de tal modelo modificado es la que se muestra en el diagrama de bloques de la (fig.1.2)
este es un sistema generalizado
Sistema de comunicación (fig.1.2)

5. 3
Descripción de los elementos presentes y función de los mismos:
Fuente: si se va manejar una información debe existir una fuente u origen de dicha
información, una fuente de información se caracteriza por la manifestación física que la
define como tal, la manifestación física de la información se conoce como mensaje, el
tipo de fuente de fuente de la información se determina por la naturaleza del mensaje que
genera; la fuente puede ser el hombre mismo o un conjunto de dispositivos o arreglo físico,
la naturaleza de los mensajes puede ser muy variable algunos ejemplos de estos son: serie
de símbolos o letras, palabras escritas, perforaciones en clave de tarjetas, la voz, la música e
imágenes.
Codificador: convierte el mensaje en señales eléctricas.
Transmisor: pasa la señal al canal, esta para ser transmitida se somete a una serie de
operaciones siendo la más importante la modulación, proceso donde la señal se imprime
sobre una señal portadora a fin de adaptarse a las características del canal transmisor.
Medio de transporte: es el punto o nexo de unión entre el emisor y receptor por el cual
fluye o se transmite la información ejemplo: Cable coaxial, satélite, onda de radio rayo
láser, al aumentar la distancia entre la fuente emisora y el destino disminuye la potencia de
la señal y se produce la atenuación que se compensa en el receptor medio de un
amplificador.
Receptor: este subsistema se encarga de extraer del medio de transmisión la señal que se
transmite y efectuar operaciones contrarias al transmisor para regresar la señal en su
condición inicial esta señal se le aplica entonces al transductor para la recuperación del
mensaje, esta operación es de restituir el mensaje a su estado inicial (banda base)
constituye la función medular del receptor y es lo que se conoce como modulación.
Decodificador: transforma las señales para que pueda llegar tal cual fue emitido el
mensaje.
Sistemas unidireccionales y bidireccionales.
Sistema unidireccional: son aquellos en los cuales la información solo fluye en un sentido
es decir aquella donde no existe una retroalimentación o respuesta del emisor un ejemplo
muy acertado seria la TV el flujo de información solo va de emisor a receptor para que

6. 4
exista una verdadera comunicación debe existir una respuesta o retroalimentación por parte
del emisor como no existe se dice que no es comunicación; si no información.
Sistema bidireccional: Aquella donde el flujo de información tiene dos sentidos emisor a
receptor y viceversa es decir existe una respuesta de retroalimentación sea directa o
indirecta ejemplo: teléfonos celulares, redes sociales entre otras.
Medios de transmisión
Son parte de los sistemas de transmisión, y permiten el transporte de una señal
(normalmente eléctrica u óptica) a una velocidad denominada velocidad de propagación
(para el cobre es 0,6⋅c). Veamos cuales son los principales medios de transmisión utilizados
hoy en día.
Los medios de transmisión se clasifican en guiados y no guiados
Algunos medios de transmisión guiados son:
Cable coaxial
El cable coaxial consta de un alambre de cobre duro en su parte central, es decir, que
constituye el núcleo, el cual se encuentra rodeado por un material aislante. Este material
aislante está rodeado por un conductor cilíndrico que frecuentemente se presenta como una
malla de tejido trenzado. El conductor externo está cubierto por una capa de plástico
protector.
La construcción del cable coaxial produce una buena combinación y un gran ancho de
banda y una excelente inmunidad al ruido.
Fibra óptica
Un cable de fibra óptica consta de tres secciones concéntricas. La más interna, el núcleo,
consiste en una o más hebras o fibras hechas de cristal o plástico. Cada una de ellas lleva un
revestimiento de cristal o plástico con propiedades ópticas distintas a las del núcleo. La
capa más exterior, que recubre una o más fibras, debe ser de un material opaco y resistente.
Un sistema de transmisión por fibra óptica está formado por una fuente luminosa muy
monocromática (generalmente un láser), la fibra encargada de transmitir la señal luminosa
y un fotodiodo que reconstruye la señal eléctrica.

7. 5
Algunos medios no guiados:
Radio enlaces de VHF y UHF
Estas bandas cubren aproximadamente desde 55 a 550 Mhz. Son también
omnidireccionales, pero a diferencia de las anteriores la ionosfera es transparente a ellas. Su
alcance máximo es de un centenar de kilómetros, y las velocidades que permite del orden
de los 9600 bps. Su aplicación suele estar relacionada con los radioaficionados y con
equipos de comunicación militares, también la televisión y los aviones.
Microondas
Además de su aplicación en hornos, las microondas nos permiten transmisiones tanto
terrestres como con satélites. Dada su frecuencias, del orden de 1 a 10 Ghz, las microondas
son muy direccionales y sólo se pueden emplear en situaciones en que existe una línea
visual que une emisor y receptor. Los enlaces de microondas permiten grandes velocidades
de transmisión, del orden de 10 Mbps.
Antecedentes históricos de los sistemas de comunicación
A lo largo de la historia el ser humano aun desde nuestros inicios como especie tuvimos la
necesidad de transmitir mensajes o ideas a otros mediante forma oral, corporal e ilustrativa
con el pasar de los año, siglos y milenios el hombre fue adoptando y creando diversos
sistemas de comunicación , según la época estos variaron en complejidad dependiendo del
desarrollo tecnológico existente, nos podeos remontar a los más humildes y sencillo inicios
tales como el simple medio del habla como el escrito solo que estos no eran lo
suficientemente rápidos o eficientes nuestros antepasados se valieron de diferentes recurso
uno de estos fueron el medio animal estos eran más rápidos pero no siempre cumplían
entre los más famosos tenemos las palomas mensajeras o jinetes a caballo por un tiempo
fue un sistema muy usado pero tenía varias desventajas el medio utilizado podía
desaparecer en medio de camino la muerte o extravió del mensajero era algo común, los
antiguos romanos utilizaban grandes antorchas a largas distancias para enviar mensajes
según una secuencias de luces se podría decir que fue el primer sistema inalámbrico de la
historia pero estaba limitado a factores ambientales que podía interferir en el mensaje
dando una mala interpretación del mismo, pero no fue hasta la era moderna con el
descubrimiento de la electricidad se abrieron paso nuevas tecnologías una de ellas fue el

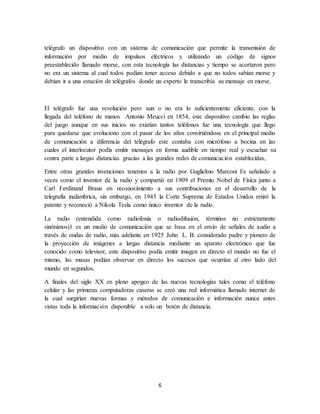

8. 6
telégrafo un dispositivo con un sistema de comunicación que permite la transmisión de
información por medio de impulsos eléctricos y utilizando un código de signos
preestablecido llamado morse, con esta tecnología las distancias y tiempo se acortaron pero
no era un sistema al cual todos podían tener acceso debido a que no todos sabían morse y
debían ir a una estación de telégrafos donde un experto le transcribía su mensaje en morse.
El telégrafo fue una revolución pero aun o no era lo suficientemente eficiente, con la
llegada del teléfono de manos Antonio Meucci en 1854, este dispositivo cambio las reglas
del juego aunque en sus inicios no existían tantos teléfonos fue una tecnología que llego
para quedarse que evoluciono con el pasar de los años convirtiéndose en el principal medio
de comunicación a diferencia del telégrafo este contaba con micrófono u bocina en las
cuales el interlocutor podía emitir mensajes en forma audible en tiempo real y escuchar su
contra parte a largas distancias gracias a las grandes redes de comunicación establecidas,
Entre otras grandes invenciones tenemos a la radio por Guglielmo Marconi Es señalado a
veces como el inventor de la radio y compartió en 1909 el Premio Nobel de Física junto a
Carl Ferdinand Braun en reconocimiento a sus contribuciones en el desarrollo de la
telegrafía inalámbrica, sin embargo, en 1943 la Corte Suprema de Estados Unidos retiró la
patente y reconoció a Nikola Tesla como único inventor de la radio.
La radio (entendida como radiofonía o radiodifusión, términos no estrictamente
sinónimos)1 es un medio de comunicación que se basa en el envío de señales de audio a
través de ondas de radio, más adelante en 1925 John L. B. considerado padre y pionero de
la proyección de imágenes a largas distancia mediante un aparato electrónico que fue
conocido como televisor, este dispositivo podía emitir imagen en directo el mundo no fue el
mismo, las masas podían observar en directo los sucesos que ocurrían al otro lado del
mundo en segundos.
A finales del siglo XX en pleno apogeo de las nuevas tecnologías tales como el teléfono
celular y las primeras computadoras caseras se creó una red informática llamado internet de
la cual surgirían nuevas formas y métodos de comunicación e información nunca antes
vistas toda la información disponible a solo un botón de distancia.

9. 7
Limitaciones fundamentales de la comunicación electrónica.
Existen diferentes factores que limitan las comunicaciones ya sean de forma análoga o
electrónica (digital), para lograr una comunicación viable y exitosa no debe existir
interferencia alguna en el flujo de información o distorsión de la misma un ejemplo
práctico para entender cómo funciona algunos problemas en telecomunicaciones es
llevarlo a la cotidianidad, si en una conversación entre dos individuos que se encuentran a
una distancia razonable comienzan hablar entre si, la intensidad del habla se verá afectada
por la distancia que existe entre ellos y si a ello le sumamos a que debido a factores
ambientales , otros sonidos que interfieren haría muy difícil mantener un dialogo preciso,
en el mundo de las telecomunicaciones existen ciertas similitudes como ruidos, distorsión e
interferencias en presencia de estos elementos negativos surgen problemas de atenuación de
las señales esto reduce la intensidad de la misma una solución sería amplificar la señal pero
de la misma manera amplificaría los ruidos y otros males indeseables, en los aspectos
físicos de infraestructura tenemos a los los medios por el cual se propaga la información
estos son susceptibles a las interferencias ambientales provocado un mal funcionamiento o
avería de los elementos del sistema empleado, otro de los problemas fundamentales se
encuentra el ancho de banda la cual restringe la cantidad de flujo de información y esta se
encuentra limitada por leyes físicas y limitaciones tecnológicas.
Velocidad de propagación y longitud de onda.
La velocidad con la que se propagan las ondas en el medio ambiente depende directamente
del medio o canal por la cual esta fluye, En todo medio homogéneo e isótropo la velocidad
de la onda es constante en todas direcciones. Las ondas originadas por los campos
eléctricos y magnéticos son de carácter transversal, encontrándose en fase, pero estando las
vibraciones accionadas en planos perpendiculares entre sí. Son aquellas ondas que no
necesitan un medio material para propagarse. Incluyen, entre otras, la luz visible y las
ondas de radio, televisión y telefonía.
Unas de las características de las ondas electromagnéticas es que estas ondas no necesitan
un medio material para propagarse. Así, estas ondas pueden atravesar el espacio
interplanetario e interestelar y llegar a la Tierra desde el Sol y las estrellas.
Independientemente de su frecuencia y longitud de onda, todas las ondas electromagnéticas
se desplazan en el vacío a una velocidad c = 299.792 km/s.

10. 8
A diferencia del vacío del espacio exterior las ondas electromagnéticas se ven afectadas
dentro de la atmosfera del planeta tierra sea por partículas que las absorben u otras que
provoca repulsión de la mismas
Ejemplo de ondas electromagnéticas son: luz, ondas de radio, rayos X, rayos gamma,
microondas, etc.
Existen diferentes tipos de ondas las cuales podemos clasificar como ondas transvásales y
longitudinales y posen características diferentes entre sí.
Formas de propagación
Onda de tierra: Es la forma predominante de propagación a frecuencias inferiores a unos 3
MHz durante el día y se combina con la propagación ionosférica en la noche. En la
propagación por onda de superficie juega un papel importante la polarización de la onda y
las características eléctricas del terreno, en particular su conductividad.
Onda de cielo o ionosfera: Es la forma predominante de propagación a frecuencias entre
unos 3 y 30 MHz aproximadamente. Durante la noche también es importante a frecuencias
superiores a 300 KHz. En esta forma de propagación se aprovechan las características de la
ionosfera que actúa como reflectora de la energía electromagnética a consecuencia del
efecto ionizante de la radiación solar en la porción de la atmósfera de alrededor de 80 a
1000 km de altura. Los principales mecanismos dominantes en este caso son los debidos a
la actividad del Sol y, también, al campo magnético terrestre. Las características de la
ionosfera varían según la hora del día, las estaciones del año, la actividad solar manifestada
en forma de manchas, playas y llamaradas entre otras. Esta forma de propagación permite
la propagación
a distancias hasta de decenas de miles de kilómetros.
Onda de espacio: También designada como onda directa, es predominante a frecuencias
superiores a 30 MHz y tiene lugar en la porción de la atmósfera cercana a la superficie
terrestre y en el caso de comunicaciones con vehículos espaciales. En este caso intervienen
numerosos mecanismos principalmente absorción, reflexión especular y difusa, difracción y
refracción.
Onda transversal: son aquellas en donde la amplitud de la onda es perpendicular el
movimiento de esa onda, cuando se habla de perpendicularidad se dice que existe un

11. 9
Angulo de inclinación de noventa grados con respecto a un punto al otro en este caso el
sentido de dirección que existe entre la amplitud y el movimiento de onda.
Onda transversal
Onda longitudinal: se define como onda longitudinal aquella la cual su movimiento o
oscilación es paralelo a la amplitud de la misma.
Onda longitudinal
Longitud de onda: se conoce como longitud de onda la distancia que existe entre picos o
entre valles de una onda.

12. 10
Espectro electromagnético.
El termino espectro procede del latín spectrum, que significa “forma o apariencia” sir Isaac
Newton introdujo el termino para describir el termino al describir la luz cuando atravesaba
un prisma de vidrio, actualmente nos referimos a el espectro electromagnético para indicar
los diferentes tipos de radiación electromagnética, las cuales se encuentran clasificadas
según su frecuencia y longitud de onda, existe una tabla que se encarga de plasmar en una
escala de las más me pequeña a la más grande de estas radiaciones.
Espectro de longitud de onda.
Según la frecuencia y la longitud que se tenga en el rango de espectro una onda tendrá
características definidas como se muestra en la siguiente imagen.

13. 11
Espectro de longitud de onda.
Bandas VHF y UHF.
Cuando se habla de frecuencia nos referimos medición del número de ondas
electromagnéticas que atraviesan un punto determinado en un período de tiempo dado, las
frecuencia de bandas (VHF) por sus siglas en inglés (Very High Frequency) es la banda del
espectro electromagnético que ocupa el rango de frecuencias de 30 MHz a 300 MH. Esta
banda suele utilizarse: enlaces de radio a corta distancia, Televisión, Radiodifusión en
Frecuencia Modulada.
Por otra parte tenemos la (UHF) (siglas del inglés Ultra High Frequency, 'frecuencia ultra
alta') es una banda del espectro electromagnético que ocupa el rango de frecuencias de 300
MHz a 3 GHz dentro de los usos desatacan los siguientes: Enlaces de radio, Radar, Ayuda a
la navegación aérea, Televisión.

14. 12
Modos de transmisión
Simplex (sx)
Es un modo de transmisión de información o datos de tipo unidireccional es decir la información
solo fluye en un sentido en el cual no existe retroalimentación, este método es empleado cuando se
requiere que no exista una respuesta por parte del receptor un ejemplo donde se utilizan los sistemas
de transmisión simplex son los que se pueden apreciar en los sistemas de TV y radio.
Half-duplex
Este modo de transmisión permite que el flujo de datos en ambas direcciones, existe una
interacción entre los puntos de emisión y recepción pero con la diferencia que la
transmisión de datos solo puede ir en un sentido a la vez, el tanto el que transmite el
mensaje como el que lo recibe comparten la misma frecuencia un ejemplo de uso de este
medio de transmisión es la radio de banda civil, esta no puede transmitir y recibir
simultáneamente solo puede proceder con unas de estas tareas a la vez.
Comunicación Half-duplex

15. 13
Full-dúplex
Consiste en la transmisión en ambos sentidos de manera simultánea. Esta forma de trabajo
es la más eficiente. Un ejemplo son las comunicaciones telefónicas.
Comunicación full-dúplex

16. 14
Conclusión
Vivimos una era donde todos estamos interconectados, el flujo de información que nos
rodea ha alcanzado limites sin precedentes, toda la información a alcance de nuestras
manos nuestra sociedad ha evolucionado gracias a los procesos y teologías que nos
impulsan, las telecomunicaciones han cerrado las brechas entre culturas han acercado
historias, personas que difícilmente antes podía ocurrir, tenemos un poder como sociedad
jamás visto el poder observar y compartir nuestras opiniones en directo sobre sucesos y
mantenernos al tanto de estos en solo segundos, plataformas como Facebook, twitter,
YouTube son producto de estas tecnologías , si por un segundo todo el tráfico de
información del mundo se detuviera crearía gran caos a niveles catastróficos a partir de ese
punto podemos evaluar lo importante que ha vuelto las comunicaciones en nuestra
sociedad.

17. 15
Bibliografía
 David Halliday, Robert Renick, Kenneth S. Krane (1992) física vol.2, 4th ed
 Ferrer G. Stremler (1982), Sistemas de comunicación, 2da ed.
 Constantino Pérez Vega - Sistemas de Comunicaciones, 1ed
