TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS

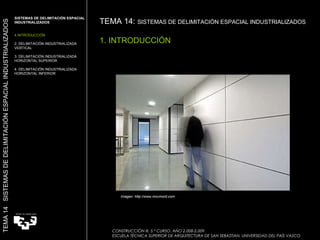

SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14:  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS   1. INTRODUCCIÓN TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagen: http://www.movinord.com

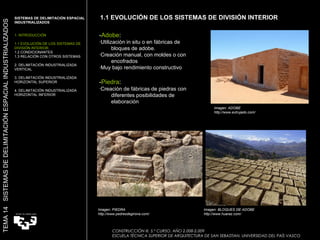

1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR Imagen: PIEDRA http://www.pedresdegirona.com/ Imagen: BLOQUES DE ADOBE http://www.huaraz.com/ SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS - Adobe :  ·Utilización in situ o en fábricas de bloques de adobe.  ·Creación manual, con moldes o con encofrados ·Muy bajo rendimiento constructivo  - Piedra : ·Creación de fábricas de piedras con diferentes posibilidades de elaboración Imagen: ADOBE http://www.extrujado.com/ CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

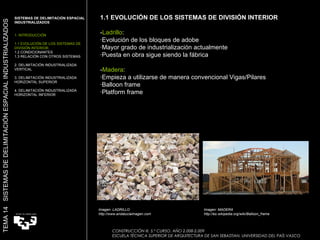

1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR - Ladrillo : ·Evolución de los bloques de adobe ·Mayor grado de industrialización actualmente ·Puesta en obra sigue siendo la fábrica  - Madera : ·Empieza a utilizarse de manera convencional Vigas/Pilares ·Balloon frame ·Platform frame Imagen: LADRILLO http://www.andaluciaimagen.com  Imagen: MADERA http://es.wikipedia.org/wiki/Balloon_frame TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

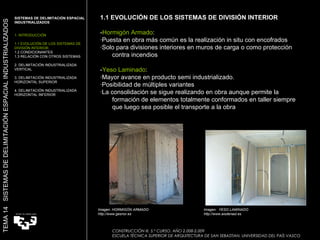

1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR - Hormigón Armado :  ·Puesta en obra más común es la realización in situ con encofrados ·Solo para divisiones interiores en muros de carga o como protección contra incendios - Yeso Laminado : ·Mayor avance en producto semi industrializado. ·Posibilidad de múltiples variantes ·La consolidación se sigue realizando en obra aunque permite la formación de elementos totalmente conformados en taller siempre que luego sea posible el transporte a la obra  Imagen: HORMIGÓN ARMADO http://www.gesnor.es Imagen:  YESO LAMINADO http://www.aisdenasl.es TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

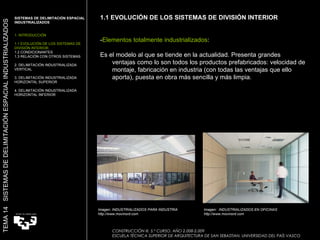

1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR - Elementos totalmente industrializados : Es el modelo al que se tiende en la actualidad. Presenta grandes ventajas como lo son todos los productos prefabricados: velocidad de montaje, fabricación en industria (con todas las ventajas que ello aporta), puesta en obra más sencilla y más limpia.  Imagen: INDUSTRIALIZADOS PARA INDUSTRIA http://www.movinord.com Imagen:  INDUSTRIALIZADOS EN OFICINAS http://www.movinord.com TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

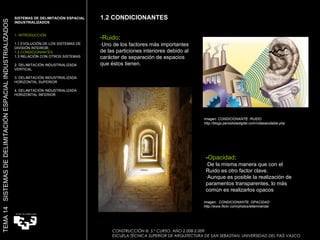

Imagen: CONDICIONANTE: RUIDO http://blogs.periodistadigital.com/vidasaludable.php  Imagen:  CONDICIONANTE: OPACIDAD http://www.flickr.com/photos/ellamiranda/ 1.2 CONDICIONANTES Ruido : ·Uno de los factores más importantes de las particiones interiores debido al carácter de separación de espacios que éstos tienen. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS - Opacidad : ·De la misma manera que con el Ruido es otro factor clave. ·Aunque es posible la realización de paramentos transparentes, lo más común es realizarlos opacos CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

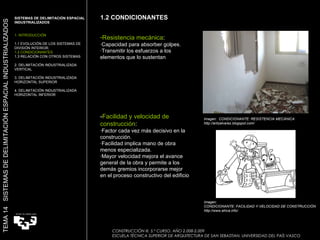

Imagen:  CONDICIONANTE: RESISTENCIA MECÁNICA http://aritzalvarez.blogspot.com/ Imagen:  CONDICIONANTE: FACILIDAD Y VELOCIDAD DE CONSTRUCCIÓN http://www.ahiva.info/ 1.2 CONDICIONANTES Resistencia mecánica : ·Capacidad para absorber golpes. ·Transmitir los esfuerzos a los elementos que lo sustentan - Facilidad y velocidad de construcción : ·Factor cada vez más decisivo en la construcción. ·Facilidad implica mano de obra menos especializada. ·Mayor velocidad mejora el avance general de la obra y permite a los demás gremios incorporarse mejor en el proceso constructivo del edificio TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

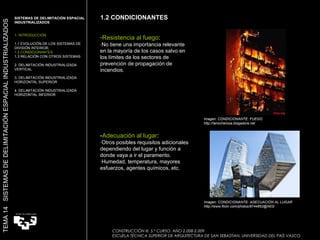

Imagen: CONDICIONANTE: FUEGO http://lanocherosa.blogadora.net  Imagen: CONDICIONANTE: ADECUACIÓN AL LUGAR http://www.flickr.com/photos/8744852@N03/ 1.2 CONDICIONANTES Resistencia al fuego : ·No tiene una importancia relevante en la mayoría de los casos salvo en los límites de los sectores de prevención de propagación de incendios. - Adecuación al lugar : ·Otros posibles requisitos adicionales dependiendo del lugar y función a donde vaya a ir el paramento. ·Humedad, temperatura, mayores esfuerzos, agentes químicos, etc. TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
1.3 RELACIÓN CON OTROS SISTEMAS Gran similitud con las fachadas  tanto en los condicionantes como en materiales y metodología constructiva salvo que está expuesta a mayores condicionantes como pueden ser los empujes mecánicos del viento, la diferencia de temperaturas y humedades entre interior y exterior, o la existencia de otros agentes químicos.  Imagen: FACHADA http://www.flickr.com/photos/strawbleu/  Imagen: PARTICIÓN INTERIOR http://www.flickr.com/photos/46064269@N00/  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

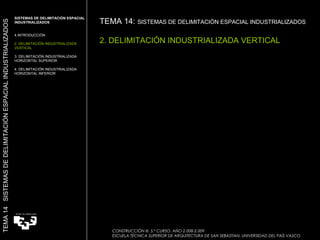

SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14:  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS   2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

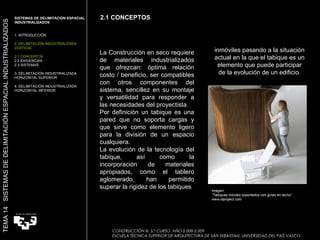

inmóviles pasando a la situación actual en la que el tabique es un elemento que puede participar de la evolución de un edificio. La Construcción en seco requiere de materiales industrializados que ofrezcan: óptima relación costo / beneficio, ser compatibles con otros componentes del sistema, sencillez en su montaje y versatilidad para responder a las necesidades del proyectista. Por definición un tabique es una pared que no soporta cargas y que sirve como elemento ligero para la división de un espacio cualquiera. La evolución de la tecnología del tabique, así como la incorporación de materiales apropiados, como el tablero aglomerado, han permitido superar la rigidez de los tabiques 2.1 CONCEPTOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS Imagen:  “ Tabiques móviles soportados con guías en techo” www.diproject.com

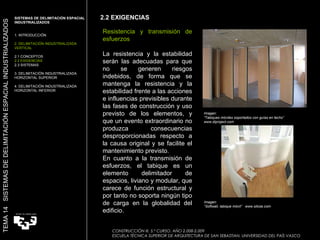

Imagen:  “ Tabiques móviles soportados con guías en techo” www.diproject.com Imagen:  “ Softwall, tabique móvil”  www.silose.com Resistencia y transmisión de esfuerzos La resistencia y la estabilidad serán las adecuadas para que no se generen riesgos indebidos, de forma que se mantenga la resistencia y la estabilidad frente a las acciones e influencias previsibles durante las fases de construcción y uso previsto de los elementos, y que un evento extraordinario no produzca consecuencias desproporcionadas respecto a la causa original y se facilite el mantenimiento previsto. En cuanto a la transmisión de esfuerzos, el tabique es un elemento delimitador de espacios, liviano y modular, que carece de función estructural y por tanto no soporta ningún tipo de carga en la globalidad del edificio.  2.2 EXIGENCIAS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS

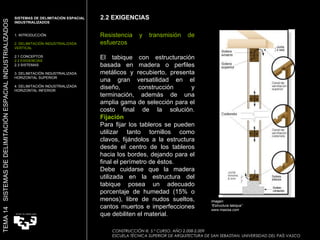

Resistencia y transmisión de esfuerzos El tabique con estructuración basada en madera o perfiles metálicos y recubierto, presenta una gran versatilidad en el diseño, construcción y terminación, además de una amplia gama de selección para el costo final de la solución.   Fijación Para fijar los tableros se pueden utilizar tanto tornillos como clavos, fijándolos a la estructura desde el centro de los tableros hacia los bordes, dejando para el final el perímetro de éstos. Debe cuidarse que la madera utilizada en la estructura del tabique posea un adecuado porcentaje de humedad (15% o menos), libre de nudos sueltos, cantos muertos e imperfecciones que debiliten el material. Imagen:  “ Estructura tabique” www.masisa.com 2.2 EXIGENCIAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

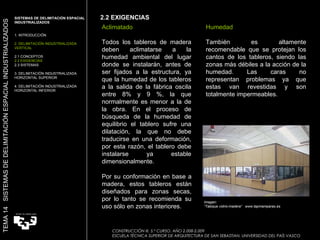

Imagen:  “ Tabique vidrio-madera”  www.tapmamparas.es Aclimatado Todos los tableros de madera deben aclimatarse a la humedad ambiental del lugar donde se instalarán, antes de ser fijados a la estructura, ya que la humedad de los tableros a la salida de la fábrica oscila entre 8% y 9 %, la que normalmente es menor a la de la obra. En el proceso de búsqueda de la humedad de equilibrio el tablero sufre una dilatación, la que no debe traducirse en una deformación, por esta razón, el tablero debe instalarse ya estable dimensionalmente. Humedad También es altamente recomendable que se protejan los cantos de los tableros, siendo las zonas más débiles a la acción de la humedad. Las caras no representan problemas ya que estas van revestidas y son totalmente impermeables. Por su conformación en base a madera, estos tableros están diseñados para zonas secas, por lo tanto se recomienda su uso sólo en zonas interiores.  2.2 EXIGENCIAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

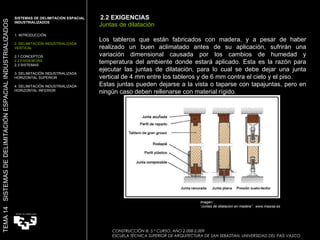

Imagen:  “ Juntas de dilatacion en madera”  www.masisa.es Juntas de dilatación Los tableros que están fabricados con madera, y a pesar de haber realizado un buen aclimatado antes de su aplicación, sufrirán una variación dimensional causada por los cambios de humedad y temperatura del ambiente donde estará aplicado. Esta es la razón para ejecutar las juntas de dilatación, para lo cual se debe dejar una junta vertical de 4 mm entre los tableros y de 6 mm contra el cielo y el piso. Estas juntas pueden dejarse a la vista o taparse con tapajuntas, pero en ningún caso deben rellenarse con material rígido. 2.2 EXIGENCIAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

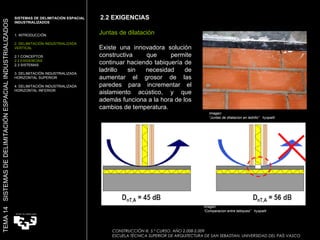

Imagen:  “ Comparacion entre tabiques”  hyspalit Juntas de dilatación Existe una innovadora solución constructiva que permite continuar haciendo tabiquería de ladrillo sin necesidad de aumentar el grosor de las paredes para incrementar el aislamiento acústico, y que además funciona a la hora de los cambios de temperatura.  Imagen:  “ Juntas de dilatacion en ladrillo”  hyspalit 2.2 EXIGENCIAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

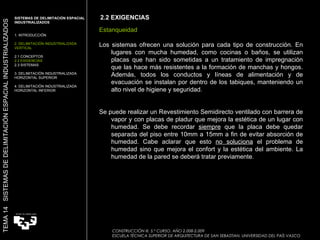

Estanqueidad Los sistemas ofrecen una solución para cada tipo de construcción. En lugares con mucha humedad, como cocinas o baños, se utilizan placas que han sido sometidas a un tratamiento de impregnación que las hace más resistentes a la formación de manchas y hongos. Además, todos los conductos y líneas de alimentación y de evacuación se instalan por dentro de los tabiques, manteniendo un alto nivel de higiene y seguridad. Se puede realizar un Revestimiento Semidirecto ventilado con barrera de vapor y con placas de pladur que mejora la estética de un lugar con humedad. Se debe recordar  siempre  que la placa debe quedar separada del piso entre 10mm a 15mm a fin de evitar absorción de humedad. Cabe aclarar que esto  no soluciona  el problema de humedad sino que mejora el confort y la estética del ambiente. La humedad de la pared se deberá tratar previamente.


  2.2 EXIGENCIAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

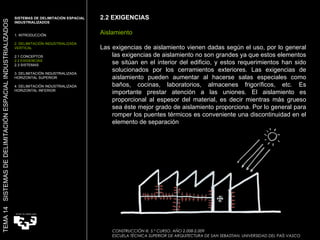

2.2 EXIGENCIAS Aislamiento Las exigencias de aislamiento vienen dadas según el uso, por lo general las exigencias de aislamiento no son grandes ya que estos elementos se sitúan en el interior del edificio, y estos requerimientos han sido solucionados por los cerramientos exteriores. Las exigencias de aislamiento pueden aumentar al hacerse salas especiales como baños, cocinas, laboratorios, almacenes frigoríficos, etc. Es importante prestar atención a las uniones. El aislamiento es proporcional al espesor del material, es decir mientras más grueso sea éste mejor grado de aislamiento proporciona. Por lo general para romper los puentes térmicos es conveniente una discontinuidad en el elemento de separación  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

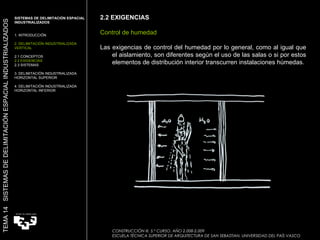

2.2 EXIGENCIAS Control de humedad Las exigencias de control del humedad por lo general, como al igual que el aislamiento, son diferentes según el uso de las salas o si por estos elementos de distribución interior transcurren instalaciones húmedas. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

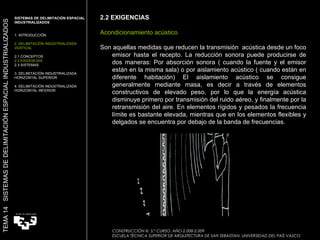

2.2 EXIGENCIAS Acondicionamiento acústico Son aquellas medidas que reducen la transmisión  acústica desde un foco emisor hasta el recepto. La reducción sonora puede producirse de dos maneras: Por absorción sonora ( cuando la fuente y el emisor están en la misma sala) o por aislamiento acústico ( cuando están en diferente habitación) El aislamiento acústico se consigue generalmente mediante masa, es decir a través de elementos constructivos de elevado peso, por lo que la energía acústica disminuye primero por transmisión del ruido aéreo, y finalmente por la retransmisión del aire. En elementos rígidos y pesados la frecuencia límite es bastante elevada, mientras que en los elementos flexibles y delgados se encuentra por debajo de la banda de frecuencias. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

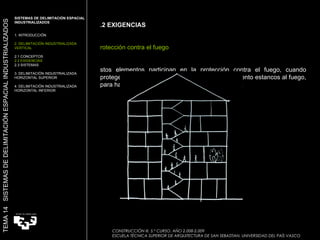

2.2 EXIGENCIAS Protección contra el fuego Estos elementos participan en la protección contra el fuego, cuando protegen la estructura, o  cuando crean compartimento estancos al fuego, para hacer un edificio más eficiente contra el fuego. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

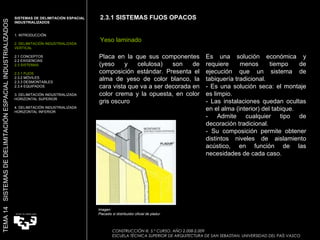

2.3.1 SISTEMAS FIJOS OPACOS Yeso laminado Imagen:  Placadis sl distribuidor oficial de pladur Placa en la que sus componentes (yeso y celulosa) son de composición estándar. Presenta el alma de yeso de color blanco, la cara vista que va a ser decorada en color crema y la opuesta, en color gris oscuro Es una solución económica y requiere menos tiempo de ejecución que un sistema de tabiquería tradicional. - Es una solución seca: el montaje es limpio. - Las instalaciones quedan ocultas en el alma (interior) del tabique. - Admite cualquier tipo de decoración tradicional. - Su composición permite obtener distintos niveles de aislamiento acústico, en función de las necesidades de cada caso. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

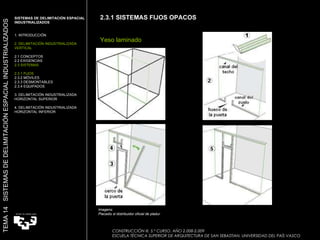

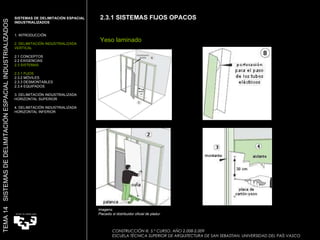

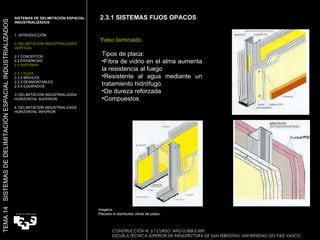

2.3.1 SISTEMAS FIJOS OPACOS Yeso laminado Imagens:  Placadis sl distribuidor oficial de pladur SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
2.3.1 SISTEMAS FIJOS OPACOS Yeso laminado Imagens:  Placadis sl distribuidor oficial de pladur SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
2.3.1 SISTEMAS FIJOS OPACOS Yeso laminado Imagens:  Placadis sl distribuidor oficial de pladur Tipos de placa: Fibra de vidrio en el alma aumenta la resistencia al fuego Resistente al agua mediante un tratamiento hidrófugo. De dureza reforzada Compuestos  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

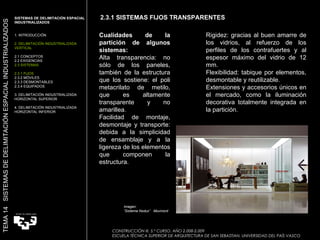

. . Cualidades de la partición de algunos sistemas: Alta transparencia: no sólo de los paneles, también de la estructura que los sostiene: el poli metacrilato de metilo, que es altamente transparente y no amarillea. Facilidad de montaje, desmontaje y transporte: debida a la simplicidad de ensamblaje y a la ligereza de los elementos que componen la estructura. Imagen:  “ Sistema Nodux”  Movinord Rigidez: gracias al buen amarre de los vidrios, al refuerzo de los perfiles de los contrafuertes y al espesor máximo del vidrio de 12 mm. Flexibilidad: tabique por elementos, desmontable y reutilizable. Extensiones y accesorios únicos en el mercado, como la iluminación decorativa totalmente integrada en la partición. 2.3.1 SISTEMAS FIJOS TRANSPARENTES SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

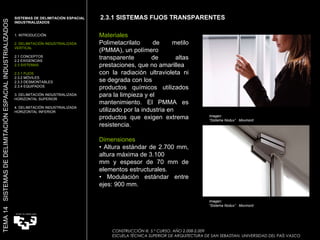

Imagen:  “ Sistema Nodux”  Movinord Materiales Polimetacrilato de metilo (PMMA), un polímero transparente de altas prestaciones, que no amarillea con la radiación ultravioleta ni se degrada con los productos químicos utilizados para la limpieza y el mantenimiento. El PMMA es utilizado por la industria en productos que exigen extrema resistencia.   Dimensiones •  Altura estándar de 2.700 mm, altura máxima de 3.100 mm y espesor de 70 mm de elementos estructurales. •  Modulación estándar entre ejes: 900 mm. Imagen:  “ Sistema Nodux”  Movinord 2.3.1 SISTEMAS FIJOS TRANSPARENTES SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

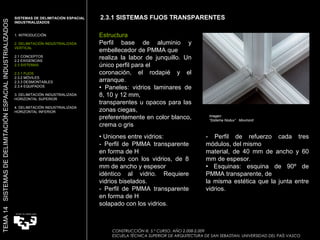

Imagen:  “ Sistema Nodux”  Movinord Estructura Perfil base de aluminio y embellecedor de PMMA que realiza la labor de junquillo. Un único perfil para el coronación, el rodapié y el arranque. •  Paneles: vidrios laminares de 8, 10 y 12 mm, transparentes u opacos para las zonas ciegas, preferentemente en color blanco, crema o gris  •  Uniones entre vidrios: - Perfil de PMMA transparente en forma de H enrasado con los vidrios, de 8 mm de ancho y espesor idéntico al vidrio. Requiere vidrios biselados. - Perfil de PMMA transparente en forma de H solapado con los vidrios. - Perfil de refuerzo cada tres módulos, del mismo material, de 40 mm de ancho y 60 mm de espesor. •  Esquinas: esquina de 90º de PMMA transparente, de la misma estética que la junta entre vidrios. 2.3.1 SISTEMAS FIJOS TRANSPARENTES SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

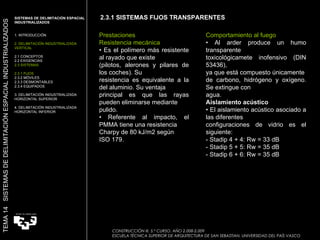

2.3.1 SISTEMAS FIJOS TRANSPARENTES Prestaciones Resistencia mecánica •  Es el polímero más resistente al rayado que existe (pilotos, alerones y pilares de los coches). Su resistencia es equivalente a la del aluminio. Su ventaja principal es que las rayas pueden eliminarse mediante pulido. •  Referente al impacto, el PMMA tiene una resistencia Charpy de 80 kJ/m2 según ISO 179. Comportamiento al fuego •  Al arder produce un humo transparente toxicológicamete inofensivo (DIN 53436), ya que está compuesto únicamente de carbono, hidrógeno y oxígeno. Se extingue con agua. Aislamiento acústico •  El aislamiento acústico asociado a las diferentes configuraciones de vidrio es el siguiente: - Stadip 4 + 4: Rw = 33 dB - Stadip 5 + 5: Rw = 35 dB - Stadip 6 + 6: Rw = 35 dB SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

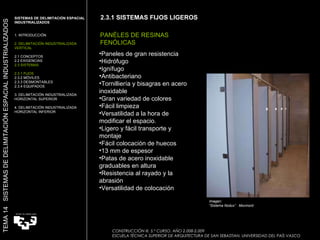

2.3.1 SISTEMAS FIJOS LIGEROS Imagen:  “ Sistema Nodux”  Movinord PANÉLES DE RESINAS  FENÓLICAS Paneles de gran resistencia Hidrófugo Ignífugo Antibacteriano Tornilliería y bisagras en acero inoxidable Gran variedad de colores Fácil limpieza Versatilidad a la hora de modificar el espacio. Ligero y fácil transporte y montaje Fácil colocación de huecos 13 mm de espesor Patas de acero inoxidable graduables en altura Resistencia al rayado y la abrasión Versatilidad de colocación  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

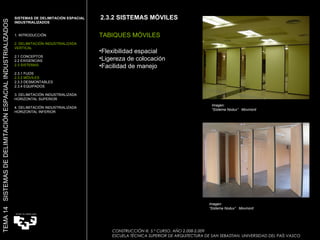

2.3.2 SISTEMAS MÓVILES TABIQUES MÓVILES Flexibilidad espacial Ligereza de colocación Facilidad de manejo SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagen:  “ Sistema Nodux”  Movinord Imagen:  “ Sistema Nodux”  Movinord

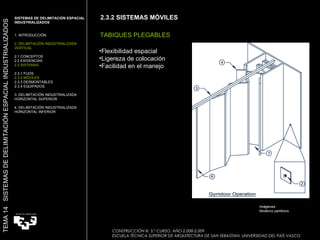

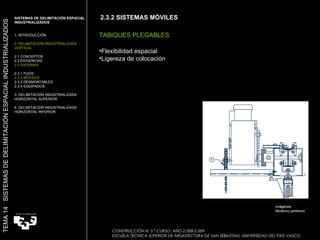

2.3.2 SISTEMAS MÓVILES TABIQUES PLEGABLES Flexibilidad espacial Ligereza de colocación Facilidad en el manejo Imágenes: Moderco partitions SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
2.3.2 SISTEMAS MÓVILES TABIQUES PLEGABLES Flexibilidad espacial Ligereza de colocación Imágenes: Moderco partitions SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

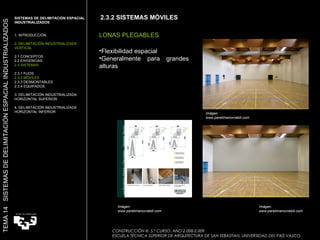

2.3.2 SISTEMAS MÓVILES LONAS PLEGABLES Flexibilidad espacial Generalmente para grandes alturas Imágen: www.paretimanovrabili.com  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imágen: www.paretimanovrabili.com  Imágen: www.paretimanovrabili.com

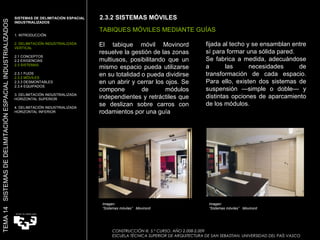

El tabique móvil Movinord resuelve la gestión de las zonas multiusos, posibilitando que un mismo espacio pueda utilizarse en su totalidad o pueda dividirse en un abrir y cerrar los ojos. Se compone de módulos independientes y retráctiles que se deslizan sobre carros con rodamientos por una guía fijada al techo y se ensamblan entre sí para formar una sólida pared. Se fabrica a medida, adecuándose a las necesidades de transformación de cada espacio. Para ello, existen dos sistemas de suspensión —simple o doble— y distintas opciones de aparcamiento de los módulos. CONSTUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 2.3.2 SISTEMAS MÓVILES  Imagen:  “ Sistemas móviles”  Movinord TABIQUES MÓVILES MEDIANTE GUÍAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagen:  “ Sistemas móviles”  Movinord

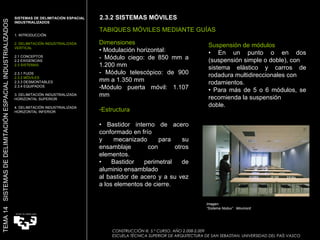

Imagen:  “ Sistema Nodux”  Movinord Dimensiones •  Modulación horizontal: - Módulo ciego: de 850 mm a 1.200 mm - Módulo telescópico: de 900 mm a 1.350 mm Módulo puerta móvil: 1.107 mm Estructura •  Bastidor interno de acero conformado en frío y mecanizado para su ensamblaje con otros elementos. •  Bastidor perimetral de aluminio ensamblado al bastidor de acero y a su vez a los elementos de cierre. Suspensión de módulos •  En un punto o en dos (suspensión simple o doble), con sistema elástico y carros de rodadura multidireccionales con rodamientos. •  Para más de 5 o 6 módulos, se recomienda la suspensión doble. 2.3.2 SISTEMAS MÓVILES  TABIQUES MÓVILES MEDIANTE GUÍAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

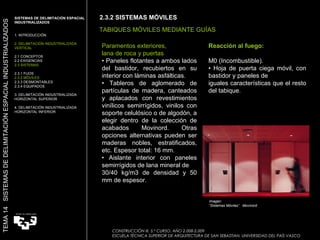

Paramentos exteriores, lana de roca y puertas •  Paneles flotantes a ambos lados del bastidor, recubiertos en su interior con láminas asfálticas. •  Tableros de aglomerado de partículas de madera, canteados y aplacados con revestimientos vinílicos semirrígidos, vinilos con soporte celulósico o de algodón, a elegir dentro de la colección de acabados Movinord. Otras opciones alternativas pueden ser maderas nobles, estratificados, etc. Espesor total: 16 mm. •  Aislante interior con paneles semirrígidos de lana mineral de 30/40 kg/m3 de densidad y 50 mm de espesor. Imagen:  “ Sistemas Móviles”  Movinord Reacción al fuego: M0 (Incombustible). •  Hoja de puerta ciega móvil, con bastidor y paneles de iguales características que el resto del tabique.  2.3.2 SISTEMAS MÓVILES  TABIQUES MÓVILES MEDIANTE GUÍAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

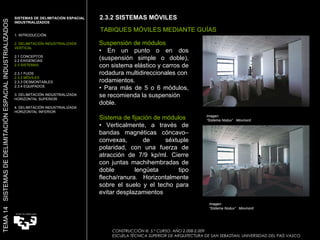

Suspensión de módulos •  En un punto o en dos (suspensión simple o doble), con sistema elástico y carros de rodadura multidireccionales con rodamientos. •  Para más de 5 o 6 módulos, se recomienda la suspensión doble. Sistema de fijación de módulos •  Verticalmente, a través de bandas magnéticas cóncavo–convexas, de séxtuple polaridad, con una fuerza de atracción de 7/9 kp/ml. Cierre con juntas machihembradas de doble lengüeta tipo flecha/ranura. Horizontalmente sobre el suelo y el techo para evitar desplazamientos 2.3.2 SISTEMAS MÓVILES  Imagen:  “ Sistema Nodux”  Movinord Imagen:  “ Sistema Nodux”  Movinord TABIQUES MÓVILES MEDIANTE GUÍAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

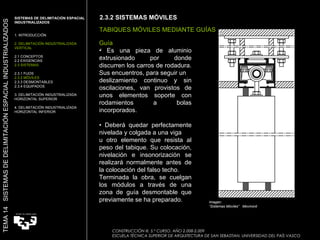

. . Guía •  Es una pieza de aluminio extrusionado por donde discurren los carros de rodadura. Sus encuentros, para seguir un deslizamiento continuo y sin oscilaciones, van provistos de unos elementos soporte con rodamientos a bolas incorporados. •  Deberá quedar perfectamente nivelada y colgada a una viga u otro elemento que resista al peso del tabique. Su colocación, nivelación e insonorización se realizará normalmente antes de la colocación del falso techo. Terminada la obra, se cuelgan los módulos a través de una zona de guía desmontable que previamente se ha preparado. Imagen:  “ Sistemas Móviles”  Movinord 2.3.2 SISTEMAS MÓVILES  TABIQUES MÓVILES MEDIANTE GUÍAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

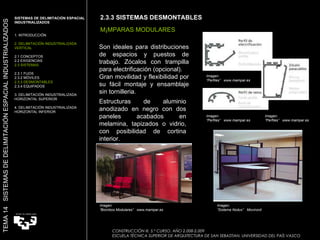

Son ideales para distribuciones de espacios y puestos de trabajo. Zócalos con trampilla para electrificación (opcional). Gran movilidad y flexibilidad por su fácil montaje y ensamblaje sin tornilleria. Imagen:  “ Sistema Nodux”  Movinord Estructuras de aluminio anodizado en negro con dos paneles acabados en melamina, tapizados o vidrio, con posibilidad de cortina interior. 2.3.3 SISTEMAS DESMONTABLES Imagen:  “ Perfiles”  www.mampar.es Imagen:  “ Biombos Modulares”  www.mampar.es MÁMPARAS MODULARES SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagen:  “ Perfiles”  www.mampar.es Imagen:  “ Perfiles”  www.mampar.es
2.3.3 SISTEMAS DESMONTABLES TRANSPARENTES MAMPARA MODULADA EN VERTICAL Asegura el confort de los usuarios gracias a su buen aislamiento acústico: Rw = 41,3 dB. Agiliza el mantenimiento de las instalaciones por su registrabilidad y su acceso fácil a los cables. Posibilita las reestructuraciones y los cambios de organización sin interrumpir la actividad del edificio. Fácil combinación de opacos con módulos transparentes o translucidos. Sencilla colocación de huecos de entrada o partes registrables. Flexibilidad de los espacios  Imagens:  www.movinord.com SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagens:  www.movinord.com

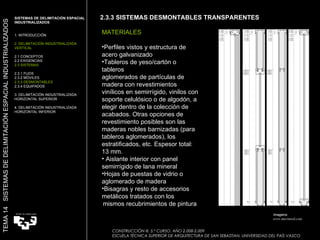

2.3.3 SISTEMAS DESMONTABLES TRANSPARENTES MATERIALES Perfiles vistos y estructura de acero galvanizado Tableros de yeso/cartón o tableros aglomerados de partículas de madera con revestimientos vinílicos en semirrígido, vinilos con soporte celulósico o de algodón, a elegir dentro de la colección de acabados. Otras opciones de revestimiento posibles son las maderas nobles barnizadas (para tableros aglomerados), los estratificados, etc. Espesor total: 13 mm. Aislante interior con panel semirrígido de lana mineral Hojas de puestas de vidrio o aglomerado de madera Bisagras y resto de accesorios metálicos tratados con los mismos recubrimientos de pintura  Imagens:  www.movinord.com SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

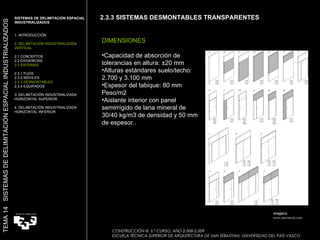

2.3.3 SISTEMAS DESMONTABLES TRANSPARENTES DIMENSIONES Capacidad de absorción de tolerancias en altura: ±20 mm Alturas estándares suelo/techo: 2.700 y 3.100 mm Espesor del tabique: 80 mm Peso/m2 Aislante interior con panel semirrígido de lana mineral de 30/40 kg/m3 de densidad y 50 mm de espesor.. Imagens:  www.movinord.com SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

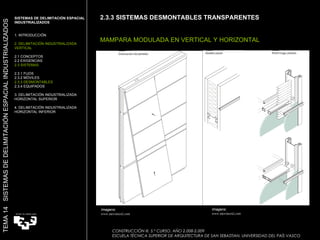

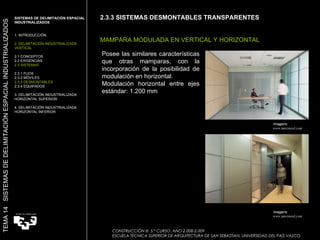

2.3.3 SISTEMAS DESMONTABLES TRANSPARENTES MAMPARA MODULADA EN VERTICAL Y HORIZONTAL Imagens:  www.movinord.com Posee las similares características que otras mamparas, con la incorporación de la posibilidad de modulación en horizontal. Modulación horizontal entre ejes estándar: 1.200 mm SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagens:  www.movinord.com
2.3.3 SISTEMAS DESMONTABLES TRANSPARENTES MAMPARA MODULADA EN VERTICAL Y HORIZONTAL Imagens:  www.movinord.com SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagens:  www.movinord.com

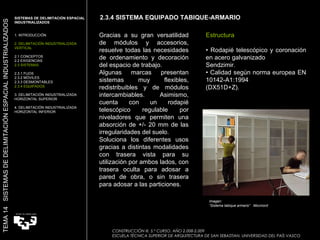

Gracias a su gran versatilidad de módulos y accesorios, resuelve todas las necesidades de ordenamiento y decoración del espacio de trabajo. Algunas marcas presentan sistemas muy flexibles, redistribuibles y de módulos intercambiables. Asimismo, cuenta con un rodapié telescópico regulable por niveladores que permiten una absorción de +/- 20 mm de las irregularidades del suelo. Soluciona los diferentes usos gracias a distintas modalidades con trasera vista para su utilización por ambos lados, con trasera oculta para adosar a pared de obra, o sin trasera para adosar a las particiones. Imagen:  “ Sistema tabique armario”  Movinord Estructura •  Rodapié telescópico y coronación en acero galvanizado Sendzimir. •  Calidad según norma europea EN 10142-A1:1994 (DX51D+Z). 2.3.4 SISTEMA EQUIPADO TABIQUE-ARMARIO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

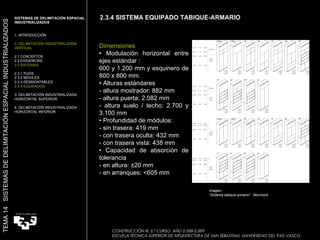

Imagen:  “ Sistema Nodux”  Movinord Dimensiones •  Modulación horizontal entre ejes estándar : 600 y 1.200 mm y esquinero de 800 x 800 mm. •  Alturas estándares - altura mostrador: 882 mm - altura puerta: 2.082 mm - altura suelo / techo: 2.700 y 3.100 mm •  Profundidad de módulos: - sin trasera: 419 mm - con trasera oculta: 432 mm - con trasera vista: 438 mm •  Capacidad de absorción de tolerancia - en altura: ±20 mm - en arranques: <605 mm Imagen:  “ Sistema tabique armario”  Movinord 2.3.4 SISTEMA EQUIPADO TABIQUE-ARMARIO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

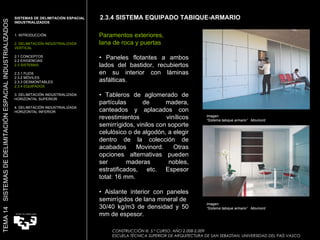

Paramentos exteriores, lana de roca y puertas •  Paneles flotantes a ambos lados del bastidor, recubiertos en su interior con láminas asfálticas. •  Tableros de aglomerado de partículas de madera, canteados y aplacados con revestimientos vinílicos semirrígidos, vinilos con soporte celulósico o de algodón, a elegir dentro de la colección de acabados Movinord. Otras opciones alternativas pueden ser maderas nobles, estratificados, etc. Espesor total: 16 mm. •  Aislante interior con paneles semirrígidos de lana mineral de 30/40 kg/m3 de densidad y 50 mm de espesor. Imagen:  “ Sistema tabique armario”  Movinord Imagen:  “ Sistema tabique armario”  Movinord 2.3.4 SISTEMA EQUIPADO TABIQUE-ARMARIO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

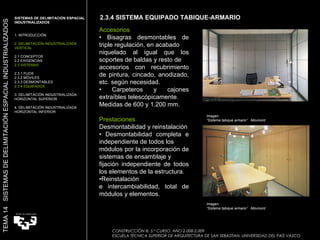

Imagen:  “ Sistema tabique armario”  Movinord Imagen:  “ Sistema tabique armario”  Movinord Accesorios •  Bisagras desmontables de triple regulación, en acabado niquelado al igual que los soportes de baldas y resto de accesorios con recubrimiento de pintura, cincado, anodizado, etc. según necesidad. •  Carpeteros y cajones extraíbles telescópicamente. Medidas de 600 y 1.200 mm. Prestaciones Desmontabilidad y reinstalación •  Desmontabilidad completa e independiente de todos los módulos por la incorporación de sistemas de ensamblaje y fijación independiente de todos los elementos de la estructura. • Reinstalación e intercambiabilidad, total de módulos y elementos. 2.3.4 SISTEMA EQUIPADO TABIQUE-ARMARIO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
Los paneles de fibra-yeso están compuestos por una mezcla homogénea de yeso y celulosa, obtenida del reciclado de papel previamente seleccionado. En la línea de producción, una mezcla de los tres productos se somete a alta presión y se obtienen los paneles. Estos resultan de gran resistencia después del secado. Paneles ecológicos y sostenibles La ausencia de cualquier tipo de producto químico en el proceso de fabricación, actúa en beneficio de la transpiración de la estructura homogénea de los paneles que cumplen de este modo las exigencia  Imagen:  “ Paneles ecológicos”  fermapell 2.3.4 SISTEMAS FIJOS EQUIPADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

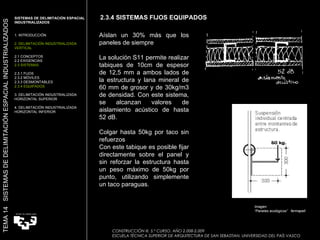

Aíslan un 30% más que los paneles de siempre La solución S11 permite realizar tabiques de 10cm de espesor de 12,5 mm a ambos lados de la estructura y lana mineral de 60 mm de grosor y de 30kg/m3 de densidad. Con este sistema, se alcanzan valores de aislamiento acústico de hasta 52 dB. Colgar hasta 50kg por taco sin refuerzos Con este tabique es posible fijar directamente sobre el panel y sin reforzar la estructura hasta un peso máximo de 50kg por punto, utilizando simplemente un taco paraguas. Imagen:  “ Paneles ecológicos”  fermapell 2.3.4 SISTEMAS FIJOS EQUIPADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

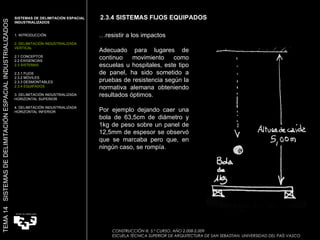

… resistir a los impactos Adecuado para lugares de continuo movimiento como escuelas u hospitales, este tipo de panel, ha sido sometido a pruebas de resistencia según la normativa alemana obteniendo resultados óptimos. Por ejemplo dejando caer una bola de 63,5cm de diámetro y 1kg de peso sobre un panel de 12,5mm de espesor se observó que se marcaba pero que, en ningún caso, se rompía. Imagen:  “ Sistema Nodux”  Movinord 2.3.4 SISTEMAS FIJOS EQUIPADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

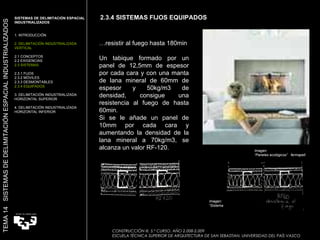

… resistir al fuego hasta 180min Un tabique formado por un panel de 12,5mm de espesor por cada cara y con una manta de lana mineral de 60mm de espesor y 50kg/m3 de densidad, consigue una resistencia al fuego de hasta 60min. Si se le añade un panel de 10mm por cada cara y aumentando la densidad de la lana mineral a 70kg/m3, se alcanza un valor RF-120. Imagen:  “ Sistema Nodux”  Movinord 2.3.4 SISTEMAS FIJOS EQUIPADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagen:  “ Paneles ecológicos”  fermapell

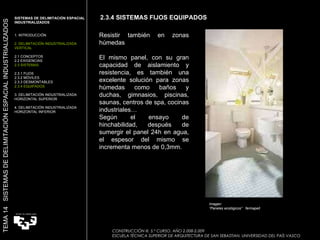

Resistir también en zonas húmedas El mismo panel, con su gran capacidad de aislamiento y resistencia, es también una excelente solución para zonas húmedas como baños y duchas, gimnasios, piscinas, saunas, centros de spa, cocinas industriales… Según el ensayo de hinchabilidad, después de sumergir el panel 24h en agua, el espesor del mismo se incrementa menos de 0,3mm. Imagen:  “ Paneles ecológicos”  fermapell 2.3.4 SISTEMAS FIJOS EQUIPADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

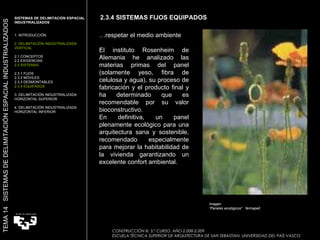

. . 2.3.4 SISTEMAS FIJOS EQUIPADOS … respetar el medio ambiente El instituto Rosenheim de Alemania he analizado las materias primas del panel (solamente yeso, fibra de celulosa y agua), su proceso de fabricación y el producto final y ha determinado que es recomendable por su valor bioconstructivo. En definitiva, un panel plenamente ecológico para una arquitectura sana y sostenible, recomendado especialmente para mejorar la habitabilidad de la vivienda garantizando un excelente confort ambiental. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagen:  “ Paneles ecológicos”  fermapell

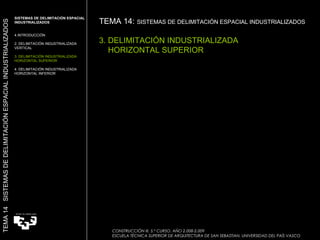

SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14:  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS   3. DELIMITACIÓN INDUSTRIALIZADA  HORIZONTAL SUPERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

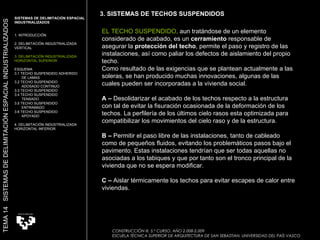

EL TECHO SUSPENDIDO ,  aun tratándose de un elemento considerado de acabado, es un  cerramiento  responsable de asegurar la  protección del techo , permite el paso y registro de las instalaciones, así como paliar los defectos de aislamiento del propio techo.  Como resultado de las exigencias que se plantean actualmente a las soleras, se han producido muchas innovaciones, algunas de las cuales pueden ser incorporadas a la vivienda social.  A –  Desolidarizar el acabado de los techos respecto a la estructura con tal de evitar la fisuración ocasionada de la deformación de los techos. La perfilería de los últimos cielo rasos esta optimizada para compatibilizar los movimientos del cielo raso y de la estructura.  B –  Permitir el paso libre de las instalaciones, tanto de cableado como de pequeños fluidos, evitando los problemáticos pasos bajo el pavimento. Estas instalaciones tendrían que ser todas aquellas no asociadas a los tabiques y que por tanto son el tronco principal de la vivienda que no se espera modificar.  C –  Aislar térmicamente los techos para evitar escapes de calor entre viviendas.  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3. SISTEMAS DE TECHOS SUSPENDIDOS

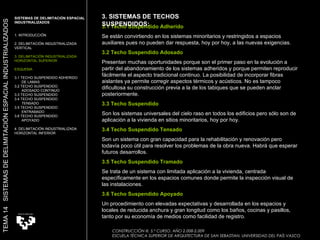

3.1 Techo Suspendido Adherido Se están convirtiendo en los sistemas minoritarios y restringidos a espacios auxiliares pues no pueden dar respuesta, hoy por hoy, a las nuevas exigencias.  3.2 Techo Suspendido Adosado Presentan muchas oportunidades porque son el primer paso en la evolución a partir del abandonamiento de los sistemas adheridos y porque permiten reproducir fácilmente el aspecto tradicional continuo. La posibilidad de incorporar fibras aislantes ya permite corregir aspectos térmicos y acústicos. No es tampoco dificultosa su construcción previa a la de los tabiques que se pueden anclar posteriormente.  3.3 Techo Suspendido  Son los sistemas universales del cielo raso en todos los edificios pero sólo son de aplicación a la vivienda en sitios minoritarios, hoy por hoy.  3.4 Techo Suspendido Tensado Son un sistema con gran capacidad para la rehabilitación y renovación pero todavía poco útil para resolver los problemas de la obra nueva. Habrá que esperar futuros desarrollos.  3.5 Techo Suspendido Tramado Se trata de un sistema con limitada aplicación a la vivienda, centrada específicamente en los espacios comunes donde permite la inspección visual de las instalaciones.  3.6 Techo Suspendido Apoyado Un procedimiento con elevadas expectativas y desarrollada en los espacios y locales de reducida anchura y gran longitud como los baños, cocinas y pasillos, tanto por su economía de medios como facilidad de registro.  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3. SISTEMAS DE TECHOS SUSPENDIDOS:

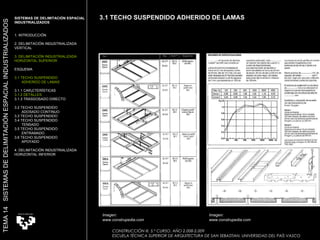

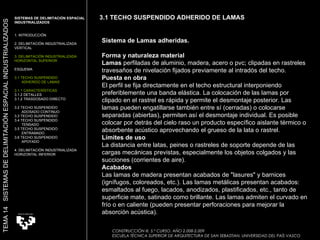

Sistema de Lamas adheridas. Forma y naturaleza material Lamas  perfiladas de aluminio, madera, acero o pvc; clipadas en rastreles travesaños de nivelación fijados previamente al intradós del techo.  Puesta en obra El perfil se fija directamente en el techo estructural interponiendo preferiblemente una banda elástica. La colocación de las lamas por clipado en el rastrel es rápida y permite el desmontaje posterior. Las lamas pueden engatillarse también entre sí (cerradas) o colocarse separadas (abiertas), permiten así el desmontaje individual. Es posible colocar por detrás del cielo raso un producto específico aislante térmico o absorbente acústico aprovechando el grueso de la lata o rastrel.  Límites de uso La distancia entre latas, peines o rastreles de soporte depende de las cargas mecánicas previstas, especialmente los objetos colgados y las succiones (corrientes de aire).  Acabados Las lamas de madera presentan acabados de &quot;lasures&quot; y barnices (ignífugos, coloreados, etc.). Las lamas metálicas presentan acabados: esmaltados al fuego, lacados, anodizados, plastificados, etc., tanto de superficie mate, satinado como brillante. Las lamas admiten el curvado en frío o en caliente (pueden presentar perforaciones para mejorar la absorción acústica).  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO  ADHERIDO DE LAMAS 3.1.1 CARACTERÍSTICAS 3.1.2 DETALLES 3.1.2 TRASDOSADO DIRECTO 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS
SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO  ADHERIDO DE LAMAS 3.1.1 CARÁCTERÍSTICAS 3.1.2 DETALLES 3.1.3 TRASDOSADO DIRECTO 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS Imagen:  www.construpedia.com Imagen:  www.construpedia.com

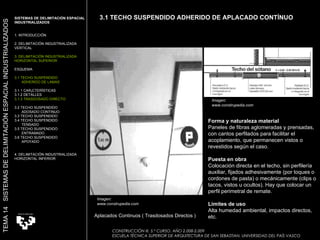

Con estructura auxiliar simple.   Forma y naturaleza material Paneles de fibras aglomeradas y prensadas, con cantos perfilados para facilitar el acoplamiento, que permanecen vistos o revestidos según el caso.  Puesta en obra Colocación directa en el techo, sin perfilería auxiliar, fijados adhesivamente (por toques o cordones de pasta) o mecánicamente (clips o tacos, vistos u ocultos). Hay que colocar un perfil perimetral de remate.  Límites de uso Alta humedad ambiental, impactos directos, etc.  Aplacados Continuos ( Trasdosados Directos ) SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO  ADHERIDO DE LAMAS 3.1.1 CARÁCTERÍSTICAS 3.1.2 DETALLES 3.1.3 TRASDOSADO DIRECTO 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.1 TECHO SUSPENDIDO ADHERIDO DE APLACADO CONTÍNUO Imagen:  www.construpedia.com Imagen:  www.construpedia.com

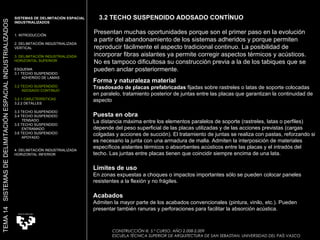

Forma y naturaleza material Trasdosado de placas prefabricadas  fijadas sobre rastreles o latas de soporte colocadas en paralelo, tratamiento posterior de juntas entre las placas que garantizan la continuidad de aspecto  Puesta en obra La distancia máxima entre los elementos paralelos de soporte (rastreles, latas o perfiles) depende del peso superficial de las placas utilizadas y de las acciones previstas (cargas colgadas y acciones de succión). El tratamiento de juntas se realiza con pastas, reforzando si es necesario la junta con una armadura de malla. Admiten la interposición de materiales específicos aislantes térmicos o absorbentes acústicos entre las placas y el intradós del techo. Las juntas entre placas tienen que coincidir siempre encima de una lata.  Límites de uso En zonas expuestas a choques o impactos importantes sólo se pueden colocar paneles resistentes a la flexión y no frágiles.  Acabados Admiten la mayor parte de los acabados convencionales (pintura, vinilo, etc.). Pueden presentar también ranuras y perforaciones para facilitar la absorción acústica.  Presentan muchas oportunidades porque son el primer paso en la evolución a partir del abandonamiento de los sistemas adheridos y porque permiten reproducir fácilmente el aspecto tradicional continuo. La posibilidad de incorporar fibras aislantes ya permite corregir aspectos térmicos y acústicos. No es tampoco dificultosa su construcción previa a la de los tabiques que se pueden anclar posteriormente.  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO  ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.2.1 CARÁCTERÍSTICAS 3.2.2 DETALLES 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.2 TECHO SUSPENDIDO ADOSADO CONTÍNUO

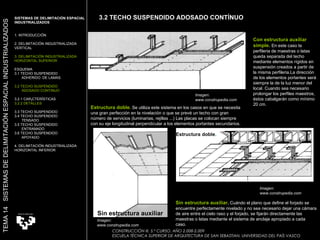

Sin   estructura   auxiliar .  Cuándo el plano que define el forjado se encuentre perfectamente nivelado y no sea necesario dejar una cámara de aire entre el cielo raso y el forjado, se fijarán directamente las maestras o latas mediante el sistema de anclaje apropiado a cada caso.  Sin estructura auxiliar Con estructura auxiliar simple .   En este caso la perfileria de maestras o latas queda separada del techo mediante elementos rígidos en suspensión creados a partir de la misma perfileria.La dirección de los elementos portantes será siempre la de la luz menor del local. Cuando sea necesario prolongar los perfiles maestros, éstos cabalgarán como mínimo 20 cm.  Con   estructura   auxiliar   simple   Estructura doble .   Se utiliza este sistema en los casos en que se necesita una gran perfección en la nivelación o que se prevé un techo con gran número de servicios (luminarias, rejillas ...) Las placas se colocan siempre con su eje longitudinal perpendicular a los elementos portantes secundarios.  Estructura   doble .   CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO  ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.2.1 CARÁCTERÍSTICAS 3.2.2 DETALLES 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.2 TECHO SUSPENDIDO ADOSADO CONTÍNUO Imagen:  www.construpedia.com Imagen:  www.construpedia.com Imagen:  www.construpedia.com

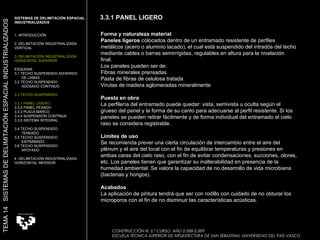

Forma y naturaleza material Paneles ligeros  colocados dentro de un entramado resistente de perfiles metálicos (acero o aluminio lacado), el cual está suspendido del intradós del techo mediante cables o barras semirrígidas, regulables en altura para la nivelación final.  Los paneles pueden ser de:  Fibras minerales prensadas  Pasta de fibras de celulosa tratada  Virutas de madera aglomeradas mineralmente  Puesta en obra La perfilería del entramado puede quedar: vista, semivista u oculta según el grueso del panel y la forma de su canto para adecuarse al perfil resistente. Si los paneles se pueden retirar fácilmente y de forma individual del entramado el cielo raso se considera registrable.  Límites de uso Se recomienda prever una cierta circulación de intercambio entre el aire del plénum y el aire del local con el fin de equilibrar temperaturas y presiones en ambas caras del cielo raso, con el fin de evitar condensaciones, succiones, olores, etc. Los paneles tienen que garantizar su inalterabilidad en presencia de la humedad ambiental. Se valora la capacidad de no desarrollo de vida microbiana (bacterias y hongos).  Acabados La aplicación de pintura tendrá que ser con rodillo con cuidado de no obturar los microporos con el fin de no disminuir las características acústicas.  CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.1 PANEL LIGERO

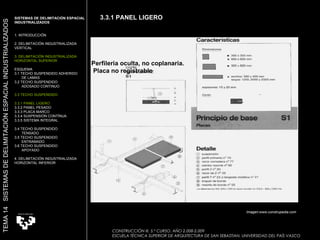

Imagen:www.construpedia.com Perfileria oculta, no coplanaria. Placa no registrable CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.1 PANEL LIGERO

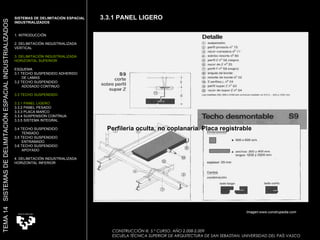

Perfileria oculta, no coplanaria. Placa registrable CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.1 PANEL LIGERO Imagen:www.construpedia.com

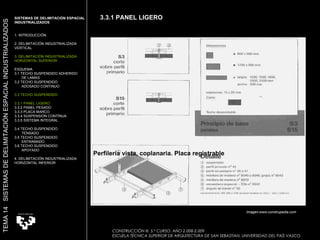

Perfilería vista, coplanaria. Placa registrable CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.1 PANEL LIGERO Imagen:www.construpedia.com

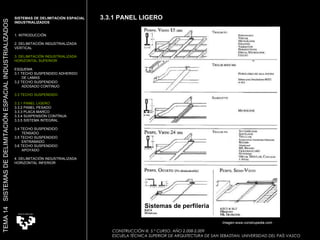

Sistemas de perfileria CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA  HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.1 PANEL LIGERO Imagen:www.construpedia.com

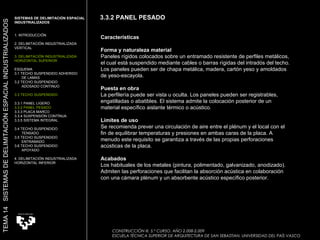

Características Forma y naturaleza material Paneles rígidos colocados sobre un entramado resistente de perfiles metálicos, el cual está suspendido mediante cables o barras rígidas del intradós del techo. Los paneles pueden ser de chapa metálica, madera, cartón yeso y amoldados de yeso-escayola.  Puesta en obra La perfilería puede ser vista u oculta. Los paneles pueden ser registrables, engatilladas o abatibles. El sistema admite la colocación posterior de un material específico aislante térmico o acústico.  Límites de uso Se recomienda prever una circulación de aire entre el plénum y el local con el fin de equilibrar temperaturas y presiones en ambas caras de la placa. A menudo este requisito se garantiza a través de las propias perforaciones acústicas de la placa.  Acabados Los habituales de los metales (pintura, polimentado, galvanizado, anodizado). Admiten las perforaciones que facilitan la absorción acústica en colaboración con una cámara plénum y un absorbente acústico específico posterior.  CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.2 PANEL PESADO

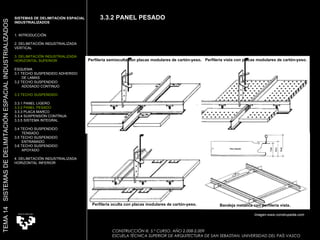

Perfileria semioculta con placas modulares de cartón-yeso.  Perfileria vista con placas modulares de cartón-yeso.   Perfileria oculta con placas modulares de cartón-yeso. Bandeja metálica con perfileria vista . CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.2 PANEL PESADO Imagen:www.construpedia.com

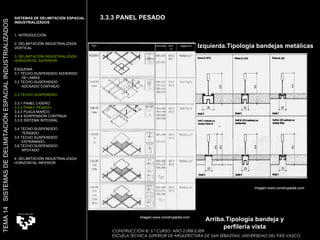

Izquierda.Tipología bandejas metálicas Arriba.Tipología bandeja y perfileria vista CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.3 PANEL PESADO Imagen:www.construpedia.com Imagen:www.construpedia.com
Forma y naturaleza material Paneles marco colocados sobre un entramado resistente de perfiles metálicos, el cual está suspendido mediante cables o barras rígidas del intradós del techo. En este marco se pueden colocar cualquier otro material rígido (placa) o tensados (filmes).  Puesta en obra Perfilería vista u oculta según el canteado del marco.  Límites de uso Se recomienda prever una circulación de aire entre el plénum y el local con el fin de equilibrar temperaturas y presiones en ambas caras de la placa.  Acabados Los propios de la placa o film escogido CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA  HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.3 PLACA MARCO Imagen:www.construpedia.com

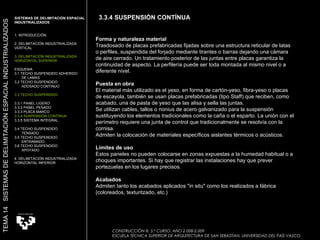

Forma y naturaleza material Trasdosado de placas prefabricadas fijadas sobre una estructura reticular de latas o perfiles, suspendida del forjado mediante tirantes o barras dejando una cámara de aire cerrado. Un tratamiento posterior de las juntas entre placas garantiza la continuidad de aspecto. La perfilería puede ser toda montada al mismo nivel o a diferente nivel.  Puesta en obra El material más utilizado es el yeso, en forma de cartón-yeso, fibra-yeso o placas de escayola, también se usan placas prefabricadas (tipo Staff) que reciben, como acabado, una de pasta de yeso que las alisa y sella las juntas.  Se utilizan cables, tallos o nonius de acero galvanizado para la suspensión sustituyendo los elementos tradicionales como la caña o el esparto. La unión con el perímetro requiere una junta de control que tradicionalmente se resolvía con la cornisa.  Admiten la colocación de materiales específicos aislantes térmicos o acústicos.  Límites de uso Estos paneles no pueden colocarse en zonas expuestas a la humedad habitual o a choques importantes. Si hay que registrar las instalaciones hay que prever portezuelas en los lugares precisos.  Acabados Admiten tanto los acabados aplicados &quot;in situ&quot; como los realizados a fábrica (coloreados, texturitzado, etc.)  CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.4 SUSPENSIÓN CONTÍNUA

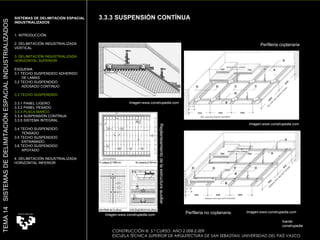

fuente:  construpedia Perfileria coplanaria Perfileria no coplanaria. Replanteamiento de la estructura auxiliar CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.3 SUSPENSIÓN CONTÍNUA Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com
CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA  HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.4  SUSPENSIÓN CONTÍNUA Imagen:www.construpedia.com

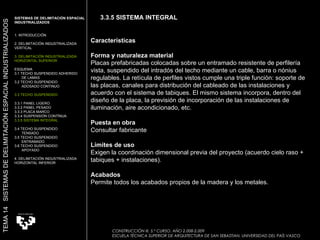

Características Forma y naturaleza material Placas prefabricadas colocadas sobre un entramado resistente de perfilería vista, suspendido del intradós del techo mediante un cable, barra o nónius regulables. La retícula de perfiles vistos cumple una triple función: soporte de las placas, canales para distribución del cableado de las instalaciones y acuerdo con el sistema de tabiques. El mismo sistema incorpora, dentro del diseño de la placa, la previsión de incorporación de las instalaciones de iluminación, aire acondicionado, etc.  Puesta en obra Consultar fabricante  Límites de uso Exigen la coordinación dimensional previa del proyecto (acuerdo cielo raso + tabiques + instalaciones).  Acabados Permite todos los acabados propios de la madera y los metales.  CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA  VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA  HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.5 SISTEMA INTEGRAL

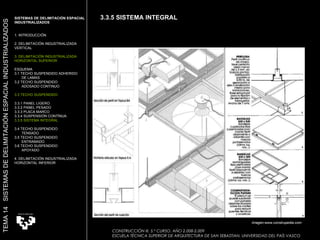

CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA  VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA  HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO  3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO  TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.5 SISTEMA INTEGRAL Imagen:www.construpedia.com

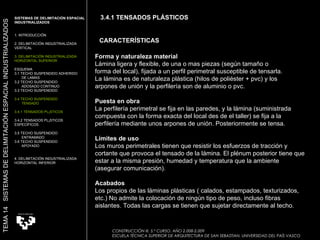

Forma y naturaleza material Lámina ligera y flexible, de una o mas piezas (según tamaño o  forma del local), fijada a un perfil perimetral susceptible de tensarla.  La lámina es de naturaleza plástica (hilos de poliéster + pvc) y los  arpones de unión y la perfilería son de aluminio o pvc.  Puesta en obra La perfilería perimetral se fija en las paredes, y la lámina (suministrada compuesta con la forma exacta del local des de el taller) se fija a la perfilería mediante unos arpones de unión. Posteriormente se tensa.  Límites de uso Los muros perimetrales tienen que resistir los esfuerzos de tracción y cortante que provoca el tensado de la lámina. El plénum posterior tiene que estar a la misma presión, humedad y temperatura que la ambiente (asegurar comunicación).  Acabados Los propios de las láminas plásticas ( calados, estampados, texturizados, etc.) No admite la colocación de ningún tipo de peso, incluso fibras aislantes. Todas las cargas se tienen que sujetar directamente al techo.  CARACTERÍSTICAS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA  VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA  HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.4.1 TENSADOS PLÁSTICOS 3.4.2 TENSADOS PLÁSTICOS ESPECÍFICOS 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.4.1 TENSADOS PLÁSTICOS

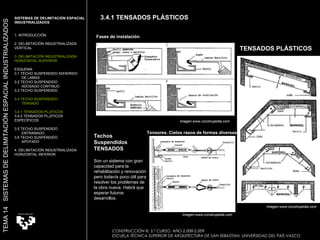

TENSADOS PLÁSTICOS Tensores. Cielos rasos de formas diversas Fases de instalación  Techos Suspendidos TENSADOS Son un sistema con gran capacidad para la rehabilitación y renovación pero todavía poco útil para resolver los problemas de la obra nueva. Habrá que esperar futuros desarrollos.  CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA  VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA  HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.4.1 TENSADOS PLÁSTICOS 3.4.2 TENSADOS PLÁSTICOS ESPECÍFICOS 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.4.1 TENSADOS PLÁSTICOS Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com

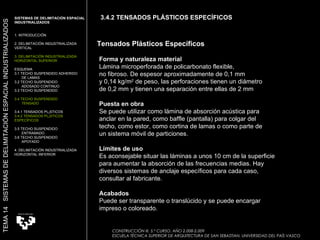

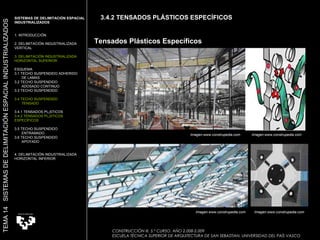

Tensados Plásticos Específicos Forma y naturaleza material Lámina microperforada de policarbonato flexible,  no fibroso. De espesor aproximadamente de 0,1 mm  y 0,14 kg/m 2  de peso, las perforaciones tienen un diámetro  de 0,2 mm y tienen una separación entre ellas de 2 mm  Puesta en obra Se puede utilizar como lámina de absorción acústica para  anclar en la pared, como baffle (pantalla) para colgar del  techo, como estor, como cortina de lamas o como parte de  un sistema móvil de particiones.  Límites de uso Es aconsejable situar las láminas a unos 10 cm de la superficie para aumentar la absorción de las frecuencias medias. Hay diversos sistemas de anclaje específicos para cada caso, consultar al fabricante.  Acabados Puede ser transparente o translúcido y se puede encargar impreso o coloreado.  CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA  VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA  HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.4.1 TENSADOS PLÁSTICOS 3.4.2 TENSADOS PLÁSTICOS ESPECÍFICOS 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.4.2 TENSADOS PLÁSTICOS ESPECÍFICOS
Tensados Plásticos Específicos CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA  VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA  HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.4.1 TENSADOS PLÁSTICOS 3.4.2 TENSADOS PLÁSTICOS ESPECÍFICOS 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.4.2 TENSADOS PLÁSTICOS ESPECÍFICOS Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com

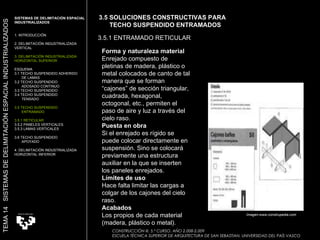

CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Forma y naturaleza material Enrejado compuesto de pletinas de madera, plástico o metal colocados de canto de tal manera que se forman “cajones” de sección triangular, cuadrada, hexagonal, octogonal, etc., permiten el paso de aire y luz a través del cielo raso.  Puesta en obra Si el enrejado es rígido se puede colocar directamente en suspensión. Sino se colocará previamente una estructura auxiliar en la que se inserten los paneles enrejados.  Límites de uso Hace falta limitar las cargas a colgar de los cajones del cielo raso.  Acabados Los propios de cada material (madera, plástico o metal).  3.5 SOLUCIONES CONSTRUCTIVAS PARA  TECHO SUSPENDIDO ENTRAMADOS 3.5.1 ENTRAMADO RETICULAR SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA  VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA  HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO  ENTRAMADO 3.5.1 RETICULAR 3.5.2 PANELES VERTICALES 3.5.3 LAMAS VERTICALES 3.6 TECHO SUSPENDIDO  APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS Imagen:www.construpedia.com
CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.5 SOLUCIONES CONSTRUCTIVAS PARA  TECHO SUSPENDIDO ENTRAMADOS 3.5.1 ENTRAMADO RETICULAR Imagen:  ACABADO LATERAL Imagen:  ALTERNATIVAS DE PERIMETRO  Imagen:  MÓDULOS Y CESTAS Imagen:  SISTEMAS DE SUSPENSIÓN  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO  ENTRAMADO 3.5.1 RETICULAR 3.5.2 PANELES VERTICALES 3.5.3 LAMAS VERTICALES 3.6 CIELO RASO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com

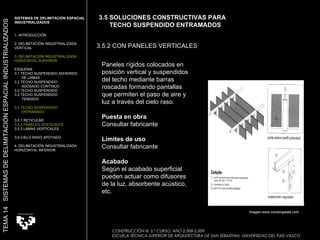

CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.5 SOLUCIONES CONSTRUCTIVAS PARA  TECHO SUSPENDIDO ENTRAMADOS 3.5.2 CON PANELES VERTICALES Paneles rígidos colocados en posición vertical y suspendidos del techo mediante barras roscadas formando pantallas que permiten el paso de aire y luz a través del cielo raso.  Puesta en obra Consultar fabricante  Límites de uso Consultar fabricante Acabado Según el acabado superficial pueden actuar como difusores de la luz, absorbente acústico, etc. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO  ENTRAMADO 3.5.1 RETICULAR 3.5.2 PANELES VERTICALES 3.5.3 LAMAS VERTICALES 3.6 CIELO RASO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS Imagen:www.construpedia.com
CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.5 SOLUCIONES CONSTRUCTIVAS PARA  TECHO SUSPENDIDO ENTRAMADOS 3.5.3 CON LAMAS VERTICALES Lamas de madera, plástico o metal colocadas de canto, fijadas por clipado o clavado en unas latas guía colocadas paralelas periódicamente.  Puesta en obra Las lamas se fijan a presión a los perfiles longitudinales colocados perpendicularmente a las lamas y suspendidos mediante barra roscada.  Límites de uso Consultar fabricante  Acabados Los propios de la madera, plástico y metal. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO  ENTRAMADO 3.5.1 RETICULAR 3.5.2 PANELES VERTICALES 3.5.3 LAMAS VERTICALES 3.6 CIELO RASO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS Imagen:www.construpedia.com

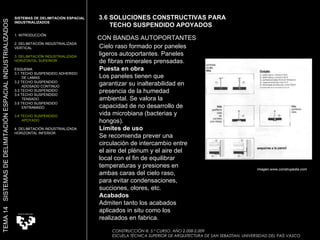

CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.6 SOLUCIONES CONSTRUCTIVAS PARA  TECHO SUSPENDIDO APOYADOS CON BANDAS AUTOPORTANTES Cielo raso formado por paneles ligeros autoportantes. Paneles de fibras minerales prensadas.  Puesta en obra Los paneles tienen que garantizar su inalterabilidad en presencia de la humedad ambiental. Se valora la capacidad de no desarrollo de vida microbiana (bacterias y hongos).  Límites de uso Se recomienda prever una circulación de intercambio entre el aire del plénum y el aire del local con el fin de equilibrar temperaturas y presiones en ambas caras del cielo raso, para evitar condensaciones, succiones, olores, etc.  Acabados Admiten tanto los acabados aplicados in situ como los realizados en fabrica. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO  DE LAMAS 3.2 TECHO SUSPENDIDO  ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO  ENTRAMADO 3.6 TECHO SUSPENDIDO  APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS Imagen:www.construpedia.com
SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14:  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS   4. DELIMITACIÓN INDUSTRIALIZADA  HORIZONTAL INFERIOR TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO

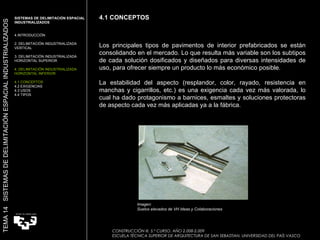

Los principales tipos de pavimentos de interior prefabricados se están consolidando en el mercado. Lo que resulta más variable son los subtipos de cada solución dosificados y diseñados para diversas intensidades de uso, para ofrecer siempre un producto lo más económico posible.  La estabilidad del aspecto (resplandor, color, rayado, resistencia en manchas y cigarrillos, etc.) es una exigencia cada vez más valorada, lo cual ha dado protagonismo a barnices, esmaltes y soluciones protectoras de aspecto cada vez más aplicadas ya a la fábrica.   4.1 CONCEPTOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS Imagen:  Suelos elevados de VH Ideas y Colaboraciones

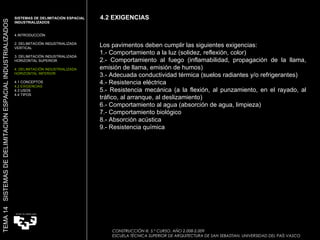

Los pavimentos deben cumplir las siguientes exigencias:  1.- Comportamiento a la luz (solidez, reflexión, color)  2.- Comportamiento al fuego (inflamabilidad, propagación de la llama, emisión de llama, emisión de humos)  3.- Adecuada conductividad térmica (suelos radiantes y/o refrigerantes)  4.- Resistencia eléctrica  5.- Resistencia mecánica (a la flexión, al punzamiento, en el rayado, al tráfico, al arranque, al deslizamiento)  6.- Comportamiento al agua (absorción de agua, limpieza)  7.- Comportamiento biológico  8.- Absorción acústica  9.- Resistencia química  4.2 EXIGENCIAS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS

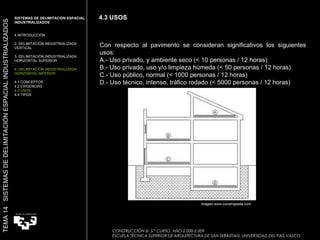

4.3 USOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS Con respecto al pavimento se consideran significativos los siguientes usos:  A.- Uso privado, y ambiente seco (< 10 personas / 12 horas)  B.- Uso privado, uso y/o limpieza húmeda (< 50 personas / 12 horas)  C.- Uso público, normal (< 1000 personas / 12 horas)  D.- Uso técnico, intenso, tráfico rodado (< 5000 personas / 12 horas)   Imagen:www.construpedia.com

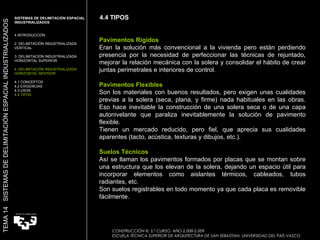

4.4 TIPOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS Pavimentos Rígidos Eran la solución más convencional a la vivienda pero están perdiendo presencia por la necesidad de perfeccionar las técnicas de rejuntado, mejorar la relación mecánica con la solera y consolidar el hábito de crear juntas perimetrales e interiores de control.    Pavimentos Flexibles Son los materiales con buenos resultados, pero exigen unas cualidades previas a la solera (seca, plana, y firme) nada habituales en las obras. Eso hace inevitable la construcción de una solera seca o de una capa autonivelante que paraliza inevitablemente la solución de pavimento flexible.  Tienen un mercado reducido, pero fiel, que aprecia sus cualidades aparentes (tacto, acústica, texturas y dibujos, etc.).    Suelos Técnicos Así se llaman los pavimentos formados por placas que se montan sobre una estructura que los elevan de la solera, dejando un espacio útil para incorporar elementos como aislantes térmicos, cableados, tubos radiantes, etc. Son suelos registrables en todo momento ya que cada placa es removible fácilmente.

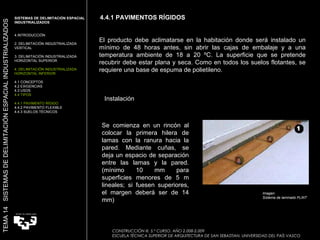

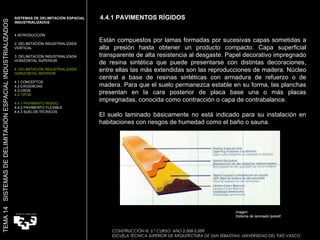

4.4.1 PAVIMENTOS RÍGIDOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Están compuestos por lamas formadas por sucesivas capas sometidas a alta presión hasta obtener un producto compacto. Capa superficial transparente de alta resistencia al desgaste. Papel decorativo impregnado de resina sintética que puede presentarse con distintas decoraciones, entre ellas las más extendidas son las reproducciones de madera. Núcleo central a base de resinas sintéticas con armadura de refuerzo o de madera. Para que el suelo permanezca estable en su forma, las planchas presentan en la cara posterior de placa base una o más placas impregnadas, conocida como contracción o capa de contrabalance.  El suelo laminado básicamente no está indicado para su instalación en habitaciones con riesgos de humedad como el baño o sauna. Imagen:  Sistema de laminado Ipokett

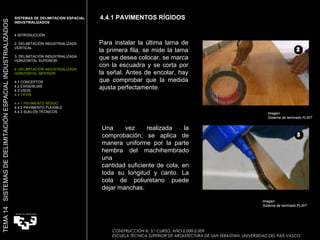

4.4.1 PAVIMENTOS RÍGIDOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS El producto debe aclimatarse en la habitación donde será instalado un mínimo de 48 horas antes, sin abrir las cajas de embalaje y a una temperatura ambiente de 18 a 20 ºC. La superficie que se pretende recubrir debe estar plana y seca. Como en todos los suelos flotantes, se requiere una base de espuma de polietileno. Se comienza en un rincón al colocar la primera hilera de lamas con la ranura hacia la pared. Mediante cuñas, se deja un espacio de separación entre las lamas y la pared. (mínimo 10 mm para superficies menores de 5 m lineales; si fuesen superiores, el margen deberá ser de 14 mm) Imagen:  Sistema de laminado FLINT Instalación

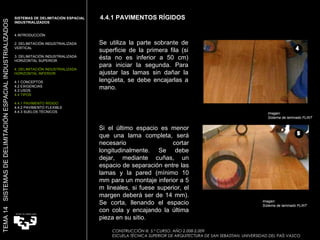

4.4.1 PAVIMENTOS RÍGIDOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Para instalar la última lama de la primera fila, se mide la lama que se desea colocar, se marca con la escuadra y se corta por la señal. Antes de encolar, hay que comprobar que la medida ajusta perfectamente. Una vez realizada la comprobación, se aplica de manera uniforme por la parte hembra del machihembrado una cantidad suficiente de cola, en toda su longitud y canto. La cola de poliuretano puede dejar manchas. Imagen:  Sistema de laminado FLINT Imagen:  Sistema de laminado FLINT

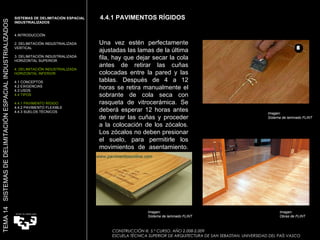

4.4.1 PAVIMENTOS RÍGIDOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Se utiliza la parte sobrante de superficie de la primera fila (si ésta no es inferior a 50 cm) para iniciar la segunda. Para ajustar las lamas sin dañar la lengüeta, se debe encajarlas a mano. Si el último espacio es menor que una lama completa, será necesario cortar longitudinalmente. Se debe dejar, mediante cuñas, un espacio de separación entre las lamas y la pared (mínimo 10 mm para un montaje inferior a 5 m lineales, si fuese superior, el margen deberá ser de 14 mm). Se corta, llenando el espacio con cola y encajando la última pieza en su sitio. Imagen:  Sistema de laminado FLINT Imagen:  Sistema de laminado FLINT
4.4.1 PAVIMENTOS RÍGIDOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Una vez estén perfectamente ajustadas las lamas de la última fila, hay que dejar secar la cola antes de retirar las cuñas colocadas entre la pared y las tablas. Después de 4 a 12 horas se retira manualmente el sobrante de cola seca con rasqueta de vitrocerámica. Se deberá esperar 12 horas antes de retirar las cuñas y proceder a la colocación de los zócalos. Los zócalos no deben presionar el suelo, para permitirle los movimientos de asentamiento. Imagen:  Sistema de laminado FLINT Imagen:  Obras de FLINT Imagen:  Sistema de laminado FLINT

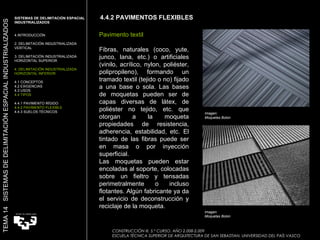

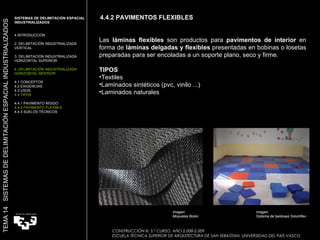

4.4.2 PAVIMENTOS FLEXIBLES CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Las  láminas flexibles  son productos para  pavimentos de interior  en forma de  láminas delgadas y flexibles  presentadas en bobinas o losetas preparadas para ser encoladas a un soporte plano, seco y firme.  TIPOS   Textiles  Laminados sintéticos (pvc, vinilo ...)  Laminados naturales  Imagen:  Moquetas Bolon  Imagen:  Sistema de baldosas Solumflex

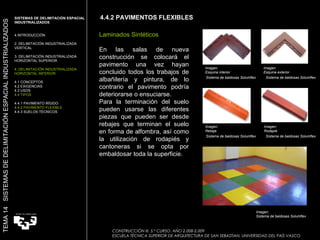

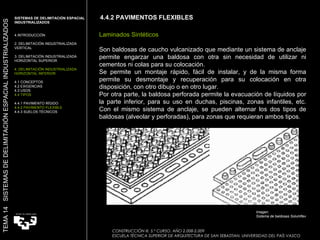

4.4.2 PAVIMENTOS FLEXIBLES CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Laminados Sintéticos Son baldosas de caucho vulcanizado que mediante un sistema de anclaje permite engarzar una baldosa con otra sin necesidad de utilizar ni cementos ni colas para su colocación. Se permite un montaje rápido, fácil de instalar, y de la misma forma permite su desmontaje y recuperación para su colocación en otra disposición, con otro dibujo o en otro lugar. Por otra parte, la baldosa perforada permite la evacuación de líquidos por la parte inferior, para su uso en duchas, piscinas, zonas infantiles, etc. Con el mismo sistema de anclaje, se pueden alternar los dos tipos de baldosas (alveolar y perforadas), para zonas que requieran ambos tipos.  Imagen:  Sistema de baldosas Solumflex
4.4.2 PAVIMENTOS FLEXIBLES CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Laminados Sintéticos En las salas de nueva construcción se colocará el pavimento una vez hayan concluido todos los trabajos de albañilería y pintura, de lo contrario el pavimento podría deteriorarse o ensuciarse.  Para la terminación del suelo pueden usarse las diferentes piezas que pueden ser desde rebajes que terminan el suelo en forma de alfombra, así como la utilización de rodapiés y cantoneras si se opta por embaldosar toda la superficie. Imagen:  Sistema de baldosas Solumflex  Imagen:  Esquina exterior Imagen:  Esquina interior Imagen:  Rebaje Imagen:  Rodapié Sistema de baldosas Solumflex  Sistema de baldosas Solumflex  Sistema de baldosas Solumflex  Sistema de baldosas Solumflex
4.4.2 PAVIMENTOS FLEXIBLES CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Pavimento textil Fibras, naturales (coco, yute, junco, lana, etc.) o artificiales (vinilo, acrílico, nylon, poliéster, polipropileno), formando un tramado textil (tejido o no) fijado a una base o sola. Las bases de moquetas pueden ser de capas diversas de látex, de poliéster no tejido, etc. que otorgan a la moqueta propiedades de resistencia, adherencia, estabilidad, etc. El tintado de las fibras puede ser en masa o por inyección superficial.  Las moquetas pueden estar encoladas al soporte, colocadas sobre un fieltro y tensadas perimetralmente o incluso flotantes. Algún fabricante ya da el servicio de deconstrucción y reciclaje de la moqueta.  Imagen:  Moquetas Bolon  Imagen:  Moquetas Bolon

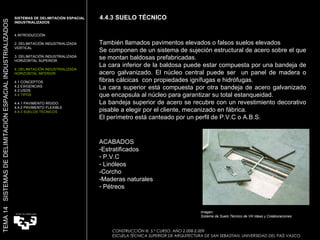

4.4.3 SUELO TÉCNICO CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS También llamados pavimentos elevados o falsos suelos elevados  Se componen de un sistema de sujeción estructural de acero sobre el que se montan baldosas prefabricadas.  La cara inferior de la baldosa puede estar compuesta por una bandeja de acero galvanizado. El núcleo central puede ser  un panel de madera o fibras cálcicas  con propiedades ignífugas e hidrófugas. La cara superior está compuesta por otra bandeja de acero galvanizado que encapsula al núcleo para garantizar su total estanqueidad. La bandeja superior de acero se recubre con un revestimiento decorativo pisable a elegir por el cliente, mecanizado en fábrica. El perímetro está canteado por un perfil de P.V.C o A.B.S. Imagen:  Sistema de Suelo Técnico de VH Ideas y Colaboraciones  ACABADOS Estratificados  P.V.C Linóleos -Corcho Maderas naturales Pétreos

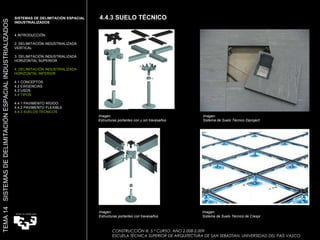

4.4.3 SUELO TÉCNICO CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Imagen:  Sistema de Suelo Técnico de Crespi  La solera a instalar debe reunir ciertos requisitos mínimos como: - Estar limpia de materiales de otras instalaciones. Ser lo más plana posible. En caso de tratarse de forjado, debe estar tratado (imprimación o pintura) para el buen agarre del adhesivo aplicado al pedestal. El resto de las instalaciones ajenas al pavimento elevado registrable deben estar instaladas o señalizadas convenientemente, para ir en concordancia (cableado, canaletas, etc.). La colocación se realiza por sistema de apoyo por gravedad. El sistema está especialmente indicado por sus características para zonas geográficas en las que predomina la humedad y cambios bruscos climáticos (zonas costeras). Imagen:  Sistema de Suelo Técnico de Crespi
4.4.3 SUELO TÉCNICO CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Imagen:  Sistema de Suelo Técnico de Crespi  Imagen:  Sistema de Suelo Técnico Diproject Imagen:  Estructuras portantes con y sin travesaños Imagen:  Estructuras portantes con travesaños

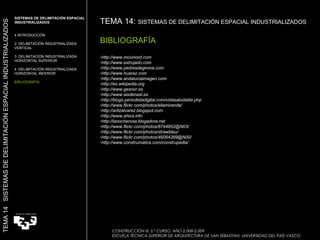

SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR BIBLIOGRAFÍA TEMA 14:  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS   BIBLIOGRAFÍA http://www.movinord.com http://www.extrujado.com http://www.pedresdegirona.com http://www.huaraz.com http://www.andaluciaimagen.com  http://es.wikipedia.org http://www.gesnor.es http://www.aisdenasl.es http://blogs.periodistadigital.com/vidasaludable.php  http://www.flickr.com/photos/ellamiranda/ http://aritzalvarez.blogspot.com http://www.ahiva.info http://lanocherosa.blogadora.net  http://www.flickr.com/photos/8744852@N03/ http://www.flickr.com/photos/strawbleu/  http://www.flickr.com/photos/46064269@N00/ http://www.construmatica.com/construpedia/  TEMA 14  SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009  ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS  GRUPO 14: BELOTTO EVANGELISTA, MARIANA CABO MERAYO, ANA CARRETERO PÉREZ, ESTÍBALIZ GÁEZ MOSQUER, LAURA MOYA ALONSO, IKER RAMOS FUERTES, CRISTINA RUIZ GARCÍA, JAVIER SANCHO PEREG, ENRIQUE

Sistemas De Delimitacion Espacial

  • 1.
    TEMA 14 SISTEMASDE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS
  • 2.
    SISTEMAS DE DELIMITACIÓNESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14: SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagen: http://www.movinord.com
  • 3.
    1.1 EVOLUCIÓN DELOS SISTEMAS DE DIVISIÓN INTERIOR Imagen: PIEDRA http://www.pedresdegirona.com/ Imagen: BLOQUES DE ADOBE http://www.huaraz.com/ SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS - Adobe : ·Utilización in situ o en fábricas de bloques de adobe. ·Creación manual, con moldes o con encofrados ·Muy bajo rendimiento constructivo - Piedra : ·Creación de fábricas de piedras con diferentes posibilidades de elaboración Imagen: ADOBE http://www.extrujado.com/ CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 4.
    1.1 EVOLUCIÓN DELOS SISTEMAS DE DIVISIÓN INTERIOR - Ladrillo : ·Evolución de los bloques de adobe ·Mayor grado de industrialización actualmente ·Puesta en obra sigue siendo la fábrica - Madera : ·Empieza a utilizarse de manera convencional Vigas/Pilares ·Balloon frame ·Platform frame Imagen: LADRILLO http://www.andaluciaimagen.com Imagen: MADERA http://es.wikipedia.org/wiki/Balloon_frame TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 5.
    1.1 EVOLUCIÓN DELOS SISTEMAS DE DIVISIÓN INTERIOR - Hormigón Armado : ·Puesta en obra más común es la realización in situ con encofrados ·Solo para divisiones interiores en muros de carga o como protección contra incendios - Yeso Laminado : ·Mayor avance en producto semi industrializado. ·Posibilidad de múltiples variantes ·La consolidación se sigue realizando en obra aunque permite la formación de elementos totalmente conformados en taller siempre que luego sea posible el transporte a la obra Imagen: HORMIGÓN ARMADO http://www.gesnor.es Imagen: YESO LAMINADO http://www.aisdenasl.es TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 6.
    1.1 EVOLUCIÓN DELOS SISTEMAS DE DIVISIÓN INTERIOR - Elementos totalmente industrializados : Es el modelo al que se tiende en la actualidad. Presenta grandes ventajas como lo son todos los productos prefabricados: velocidad de montaje, fabricación en industria (con todas las ventajas que ello aporta), puesta en obra más sencilla y más limpia. Imagen: INDUSTRIALIZADOS PARA INDUSTRIA http://www.movinord.com Imagen: INDUSTRIALIZADOS EN OFICINAS http://www.movinord.com TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 7.
    Imagen: CONDICIONANTE: RUIDOhttp://blogs.periodistadigital.com/vidasaludable.php Imagen: CONDICIONANTE: OPACIDAD http://www.flickr.com/photos/ellamiranda/ 1.2 CONDICIONANTES Ruido : ·Uno de los factores más importantes de las particiones interiores debido al carácter de separación de espacios que éstos tienen. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS - Opacidad : ·De la misma manera que con el Ruido es otro factor clave. ·Aunque es posible la realización de paramentos transparentes, lo más común es realizarlos opacos CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 8.
    Imagen: CONDICIONANTE:RESISTENCIA MECÁNICA http://aritzalvarez.blogspot.com/ Imagen: CONDICIONANTE: FACILIDAD Y VELOCIDAD DE CONSTRUCCIÓN http://www.ahiva.info/ 1.2 CONDICIONANTES Resistencia mecánica : ·Capacidad para absorber golpes. ·Transmitir los esfuerzos a los elementos que lo sustentan - Facilidad y velocidad de construcción : ·Factor cada vez más decisivo en la construcción. ·Facilidad implica mano de obra menos especializada. ·Mayor velocidad mejora el avance general de la obra y permite a los demás gremios incorporarse mejor en el proceso constructivo del edificio TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 9.
    Imagen: CONDICIONANTE: FUEGOhttp://lanocherosa.blogadora.net Imagen: CONDICIONANTE: ADECUACIÓN AL LUGAR http://www.flickr.com/photos/8744852@N03/ 1.2 CONDICIONANTES Resistencia al fuego : ·No tiene una importancia relevante en la mayoría de los casos salvo en los límites de los sectores de prevención de propagación de incendios. - Adecuación al lugar : ·Otros posibles requisitos adicionales dependiendo del lugar y función a donde vaya a ir el paramento. ·Humedad, temperatura, mayores esfuerzos, agentes químicos, etc. TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 10.
    1.3 RELACIÓN CONOTROS SISTEMAS Gran similitud con las fachadas tanto en los condicionantes como en materiales y metodología constructiva salvo que está expuesta a mayores condicionantes como pueden ser los empujes mecánicos del viento, la diferencia de temperaturas y humedades entre interior y exterior, o la existencia de otros agentes químicos. Imagen: FACHADA http://www.flickr.com/photos/strawbleu/ Imagen: PARTICIÓN INTERIOR http://www.flickr.com/photos/46064269@N00/ SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 1.1 EVOLUCIÓN DE LOS SISTEMAS DE DIVISIÓN INTERIOR. 1.2 CONDICIONANTES 1.3 RELACIÓN CON OTROS SISTEMAS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 11.
    SISTEMAS DE DELIMITACIÓNESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14: SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 12.
    inmóviles pasando ala situación actual en la que el tabique es un elemento que puede participar de la evolución de un edificio. La Construcción en seco requiere de materiales industrializados que ofrezcan: óptima relación costo / beneficio, ser compatibles con otros componentes del sistema, sencillez en su montaje y versatilidad para responder a las necesidades del proyectista. Por definición un tabique es una pared que no soporta cargas y que sirve como elemento ligero para la división de un espacio cualquiera. La evolución de la tecnología del tabique, así como la incorporación de materiales apropiados, como el tablero aglomerado, han permitido superar la rigidez de los tabiques 2.1 CONCEPTOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS Imagen: “ Tabiques móviles soportados con guías en techo” www.diproject.com
  • 13.
    Imagen: “Tabiques móviles soportados con guías en techo” www.diproject.com Imagen: “ Softwall, tabique móvil” www.silose.com Resistencia y transmisión de esfuerzos La resistencia y la estabilidad serán las adecuadas para que no se generen riesgos indebidos, de forma que se mantenga la resistencia y la estabilidad frente a las acciones e influencias previsibles durante las fases de construcción y uso previsto de los elementos, y que un evento extraordinario no produzca consecuencias desproporcionadas respecto a la causa original y se facilite el mantenimiento previsto. En cuanto a la transmisión de esfuerzos, el tabique es un elemento delimitador de espacios, liviano y modular, que carece de función estructural y por tanto no soporta ningún tipo de carga en la globalidad del edificio. 2.2 EXIGENCIAS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS
  • 14.
    Resistencia y transmisiónde esfuerzos El tabique con estructuración basada en madera o perfiles metálicos y recubierto, presenta una gran versatilidad en el diseño, construcción y terminación, además de una amplia gama de selección para el costo final de la solución. Fijación Para fijar los tableros se pueden utilizar tanto tornillos como clavos, fijándolos a la estructura desde el centro de los tableros hacia los bordes, dejando para el final el perímetro de éstos. Debe cuidarse que la madera utilizada en la estructura del tabique posea un adecuado porcentaje de humedad (15% o menos), libre de nudos sueltos, cantos muertos e imperfecciones que debiliten el material. Imagen: “ Estructura tabique” www.masisa.com 2.2 EXIGENCIAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 15.
    Imagen: “Tabique vidrio-madera” www.tapmamparas.es Aclimatado Todos los tableros de madera deben aclimatarse a la humedad ambiental del lugar donde se instalarán, antes de ser fijados a la estructura, ya que la humedad de los tableros a la salida de la fábrica oscila entre 8% y 9 %, la que normalmente es menor a la de la obra. En el proceso de búsqueda de la humedad de equilibrio el tablero sufre una dilatación, la que no debe traducirse en una deformación, por esta razón, el tablero debe instalarse ya estable dimensionalmente. Humedad También es altamente recomendable que se protejan los cantos de los tableros, siendo las zonas más débiles a la acción de la humedad. Las caras no representan problemas ya que estas van revestidas y son totalmente impermeables. Por su conformación en base a madera, estos tableros están diseñados para zonas secas, por lo tanto se recomienda su uso sólo en zonas interiores. 2.2 EXIGENCIAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 16.
    Imagen: “Juntas de dilatacion en madera” www.masisa.es Juntas de dilatación Los tableros que están fabricados con madera, y a pesar de haber realizado un buen aclimatado antes de su aplicación, sufrirán una variación dimensional causada por los cambios de humedad y temperatura del ambiente donde estará aplicado. Esta es la razón para ejecutar las juntas de dilatación, para lo cual se debe dejar una junta vertical de 4 mm entre los tableros y de 6 mm contra el cielo y el piso. Estas juntas pueden dejarse a la vista o taparse con tapajuntas, pero en ningún caso deben rellenarse con material rígido. 2.2 EXIGENCIAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 17.
    Imagen: “Comparacion entre tabiques” hyspalit Juntas de dilatación Existe una innovadora solución constructiva que permite continuar haciendo tabiquería de ladrillo sin necesidad de aumentar el grosor de las paredes para incrementar el aislamiento acústico, y que además funciona a la hora de los cambios de temperatura. Imagen: “ Juntas de dilatacion en ladrillo” hyspalit 2.2 EXIGENCIAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 18.
    Estanqueidad Los sistemasofrecen una solución para cada tipo de construcción. En lugares con mucha humedad, como cocinas o baños, se utilizan placas que han sido sometidas a un tratamiento de impregnación que las hace más resistentes a la formación de manchas y hongos. Además, todos los conductos y líneas de alimentación y de evacuación se instalan por dentro de los tabiques, manteniendo un alto nivel de higiene y seguridad. Se puede realizar un Revestimiento Semidirecto ventilado con barrera de vapor y con placas de pladur que mejora la estética de un lugar con humedad. Se debe recordar siempre que la placa debe quedar separada del piso entre 10mm a 15mm a fin de evitar absorción de humedad. Cabe aclarar que esto no soluciona el problema de humedad sino que mejora el confort y la estética del ambiente. La humedad de la pared se deberá tratar previamente.


 2.2 EXIGENCIAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 19.
    2.2 EXIGENCIAS AislamientoLas exigencias de aislamiento vienen dadas según el uso, por lo general las exigencias de aislamiento no son grandes ya que estos elementos se sitúan en el interior del edificio, y estos requerimientos han sido solucionados por los cerramientos exteriores. Las exigencias de aislamiento pueden aumentar al hacerse salas especiales como baños, cocinas, laboratorios, almacenes frigoríficos, etc. Es importante prestar atención a las uniones. El aislamiento es proporcional al espesor del material, es decir mientras más grueso sea éste mejor grado de aislamiento proporciona. Por lo general para romper los puentes térmicos es conveniente una discontinuidad en el elemento de separación SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 20.
    2.2 EXIGENCIAS Controlde humedad Las exigencias de control del humedad por lo general, como al igual que el aislamiento, son diferentes según el uso de las salas o si por estos elementos de distribución interior transcurren instalaciones húmedas. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 21.
    2.2 EXIGENCIAS Acondicionamientoacústico Son aquellas medidas que reducen la transmisión acústica desde un foco emisor hasta el recepto. La reducción sonora puede producirse de dos maneras: Por absorción sonora ( cuando la fuente y el emisor están en la misma sala) o por aislamiento acústico ( cuando están en diferente habitación) El aislamiento acústico se consigue generalmente mediante masa, es decir a través de elementos constructivos de elevado peso, por lo que la energía acústica disminuye primero por transmisión del ruido aéreo, y finalmente por la retransmisión del aire. En elementos rígidos y pesados la frecuencia límite es bastante elevada, mientras que en los elementos flexibles y delgados se encuentra por debajo de la banda de frecuencias. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 22.
    2.2 EXIGENCIAS Proteccióncontra el fuego Estos elementos participan en la protección contra el fuego, cuando protegen la estructura, o cuando crean compartimento estancos al fuego, para hacer un edificio más eficiente contra el fuego. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 23.
    2.3.1 SISTEMAS FIJOSOPACOS Yeso laminado Imagen: Placadis sl distribuidor oficial de pladur Placa en la que sus componentes (yeso y celulosa) son de composición estándar. Presenta el alma de yeso de color blanco, la cara vista que va a ser decorada en color crema y la opuesta, en color gris oscuro Es una solución económica y requiere menos tiempo de ejecución que un sistema de tabiquería tradicional. - Es una solución seca: el montaje es limpio. - Las instalaciones quedan ocultas en el alma (interior) del tabique. - Admite cualquier tipo de decoración tradicional. - Su composición permite obtener distintos niveles de aislamiento acústico, en función de las necesidades de cada caso. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 24.
    2.3.1 SISTEMAS FIJOSOPACOS Yeso laminado Imagens: Placadis sl distribuidor oficial de pladur SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 25.
    2.3.1 SISTEMAS FIJOSOPACOS Yeso laminado Imagens: Placadis sl distribuidor oficial de pladur SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 26.
    2.3.1 SISTEMAS FIJOSOPACOS Yeso laminado Imagens: Placadis sl distribuidor oficial de pladur Tipos de placa: Fibra de vidrio en el alma aumenta la resistencia al fuego Resistente al agua mediante un tratamiento hidrófugo. De dureza reforzada Compuestos SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 27.
    . . Cualidadesde la partición de algunos sistemas: Alta transparencia: no sólo de los paneles, también de la estructura que los sostiene: el poli metacrilato de metilo, que es altamente transparente y no amarillea. Facilidad de montaje, desmontaje y transporte: debida a la simplicidad de ensamblaje y a la ligereza de los elementos que componen la estructura. Imagen: “ Sistema Nodux” Movinord Rigidez: gracias al buen amarre de los vidrios, al refuerzo de los perfiles de los contrafuertes y al espesor máximo del vidrio de 12 mm. Flexibilidad: tabique por elementos, desmontable y reutilizable. Extensiones y accesorios únicos en el mercado, como la iluminación decorativa totalmente integrada en la partición. 2.3.1 SISTEMAS FIJOS TRANSPARENTES SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 28.
    Imagen: “Sistema Nodux” Movinord Materiales Polimetacrilato de metilo (PMMA), un polímero transparente de altas prestaciones, que no amarillea con la radiación ultravioleta ni se degrada con los productos químicos utilizados para la limpieza y el mantenimiento. El PMMA es utilizado por la industria en productos que exigen extrema resistencia.   Dimensiones • Altura estándar de 2.700 mm, altura máxima de 3.100 mm y espesor de 70 mm de elementos estructurales. • Modulación estándar entre ejes: 900 mm. Imagen: “ Sistema Nodux” Movinord 2.3.1 SISTEMAS FIJOS TRANSPARENTES SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 29.
    Imagen: “Sistema Nodux” Movinord Estructura Perfil base de aluminio y embellecedor de PMMA que realiza la labor de junquillo. Un único perfil para el coronación, el rodapié y el arranque. • Paneles: vidrios laminares de 8, 10 y 12 mm, transparentes u opacos para las zonas ciegas, preferentemente en color blanco, crema o gris • Uniones entre vidrios: - Perfil de PMMA transparente en forma de H enrasado con los vidrios, de 8 mm de ancho y espesor idéntico al vidrio. Requiere vidrios biselados. - Perfil de PMMA transparente en forma de H solapado con los vidrios. - Perfil de refuerzo cada tres módulos, del mismo material, de 40 mm de ancho y 60 mm de espesor. • Esquinas: esquina de 90º de PMMA transparente, de la misma estética que la junta entre vidrios. 2.3.1 SISTEMAS FIJOS TRANSPARENTES SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 30.
    2.3.1 SISTEMAS FIJOSTRANSPARENTES Prestaciones Resistencia mecánica • Es el polímero más resistente al rayado que existe (pilotos, alerones y pilares de los coches). Su resistencia es equivalente a la del aluminio. Su ventaja principal es que las rayas pueden eliminarse mediante pulido. • Referente al impacto, el PMMA tiene una resistencia Charpy de 80 kJ/m2 según ISO 179. Comportamiento al fuego • Al arder produce un humo transparente toxicológicamete inofensivo (DIN 53436), ya que está compuesto únicamente de carbono, hidrógeno y oxígeno. Se extingue con agua. Aislamiento acústico • El aislamiento acústico asociado a las diferentes configuraciones de vidrio es el siguiente: - Stadip 4 + 4: Rw = 33 dB - Stadip 5 + 5: Rw = 35 dB - Stadip 6 + 6: Rw = 35 dB SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 31.
    2.3.1 SISTEMAS FIJOSLIGEROS Imagen: “ Sistema Nodux” Movinord PANÉLES DE RESINAS FENÓLICAS Paneles de gran resistencia Hidrófugo Ignífugo Antibacteriano Tornilliería y bisagras en acero inoxidable Gran variedad de colores Fácil limpieza Versatilidad a la hora de modificar el espacio. Ligero y fácil transporte y montaje Fácil colocación de huecos 13 mm de espesor Patas de acero inoxidable graduables en altura Resistencia al rayado y la abrasión Versatilidad de colocación SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 32.
    2.3.2 SISTEMAS MÓVILESTABIQUES MÓVILES Flexibilidad espacial Ligereza de colocación Facilidad de manejo SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagen: “ Sistema Nodux” Movinord Imagen: “ Sistema Nodux” Movinord
  • 33.
    2.3.2 SISTEMAS MÓVILESTABIQUES PLEGABLES Flexibilidad espacial Ligereza de colocación Facilidad en el manejo Imágenes: Moderco partitions SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 34.
    2.3.2 SISTEMAS MÓVILESTABIQUES PLEGABLES Flexibilidad espacial Ligereza de colocación Imágenes: Moderco partitions SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 35.
    2.3.2 SISTEMAS MÓVILESLONAS PLEGABLES Flexibilidad espacial Generalmente para grandes alturas Imágen: www.paretimanovrabili.com SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imágen: www.paretimanovrabili.com Imágen: www.paretimanovrabili.com
  • 36.
    El tabique móvilMovinord resuelve la gestión de las zonas multiusos, posibilitando que un mismo espacio pueda utilizarse en su totalidad o pueda dividirse en un abrir y cerrar los ojos. Se compone de módulos independientes y retráctiles que se deslizan sobre carros con rodamientos por una guía fijada al techo y se ensamblan entre sí para formar una sólida pared. Se fabrica a medida, adecuándose a las necesidades de transformación de cada espacio. Para ello, existen dos sistemas de suspensión —simple o doble— y distintas opciones de aparcamiento de los módulos. CONSTUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 2.3.2 SISTEMAS MÓVILES Imagen: “ Sistemas móviles” Movinord TABIQUES MÓVILES MEDIANTE GUÍAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagen: “ Sistemas móviles” Movinord
  • 37.
    Imagen: “Sistema Nodux” Movinord Dimensiones • Modulación horizontal: - Módulo ciego: de 850 mm a 1.200 mm - Módulo telescópico: de 900 mm a 1.350 mm Módulo puerta móvil: 1.107 mm Estructura • Bastidor interno de acero conformado en frío y mecanizado para su ensamblaje con otros elementos. • Bastidor perimetral de aluminio ensamblado al bastidor de acero y a su vez a los elementos de cierre. Suspensión de módulos • En un punto o en dos (suspensión simple o doble), con sistema elástico y carros de rodadura multidireccionales con rodamientos. • Para más de 5 o 6 módulos, se recomienda la suspensión doble. 2.3.2 SISTEMAS MÓVILES TABIQUES MÓVILES MEDIANTE GUÍAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 38.
    Paramentos exteriores, lanade roca y puertas • Paneles flotantes a ambos lados del bastidor, recubiertos en su interior con láminas asfálticas. • Tableros de aglomerado de partículas de madera, canteados y aplacados con revestimientos vinílicos semirrígidos, vinilos con soporte celulósico o de algodón, a elegir dentro de la colección de acabados Movinord. Otras opciones alternativas pueden ser maderas nobles, estratificados, etc. Espesor total: 16 mm. • Aislante interior con paneles semirrígidos de lana mineral de 30/40 kg/m3 de densidad y 50 mm de espesor. Imagen: “ Sistemas Móviles” Movinord Reacción al fuego: M0 (Incombustible). • Hoja de puerta ciega móvil, con bastidor y paneles de iguales características que el resto del tabique. 2.3.2 SISTEMAS MÓVILES TABIQUES MÓVILES MEDIANTE GUÍAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 39.
    Suspensión de módulos• En un punto o en dos (suspensión simple o doble), con sistema elástico y carros de rodadura multidireccionales con rodamientos. • Para más de 5 o 6 módulos, se recomienda la suspensión doble. Sistema de fijación de módulos • Verticalmente, a través de bandas magnéticas cóncavo–convexas, de séxtuple polaridad, con una fuerza de atracción de 7/9 kp/ml. Cierre con juntas machihembradas de doble lengüeta tipo flecha/ranura. Horizontalmente sobre el suelo y el techo para evitar desplazamientos 2.3.2 SISTEMAS MÓVILES Imagen: “ Sistema Nodux” Movinord Imagen: “ Sistema Nodux” Movinord TABIQUES MÓVILES MEDIANTE GUÍAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 40.
    . . Guía• Es una pieza de aluminio extrusionado por donde discurren los carros de rodadura. Sus encuentros, para seguir un deslizamiento continuo y sin oscilaciones, van provistos de unos elementos soporte con rodamientos a bolas incorporados. • Deberá quedar perfectamente nivelada y colgada a una viga u otro elemento que resista al peso del tabique. Su colocación, nivelación e insonorización se realizará normalmente antes de la colocación del falso techo. Terminada la obra, se cuelgan los módulos a través de una zona de guía desmontable que previamente se ha preparado. Imagen: “ Sistemas Móviles” Movinord 2.3.2 SISTEMAS MÓVILES TABIQUES MÓVILES MEDIANTE GUÍAS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 41.
    Son ideales paradistribuciones de espacios y puestos de trabajo. Zócalos con trampilla para electrificación (opcional). Gran movilidad y flexibilidad por su fácil montaje y ensamblaje sin tornilleria. Imagen: “ Sistema Nodux” Movinord Estructuras de aluminio anodizado en negro con dos paneles acabados en melamina, tapizados o vidrio, con posibilidad de cortina interior. 2.3.3 SISTEMAS DESMONTABLES Imagen: “ Perfiles” www.mampar.es Imagen: “ Biombos Modulares” www.mampar.es MÁMPARAS MODULARES SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagen: “ Perfiles” www.mampar.es Imagen: “ Perfiles” www.mampar.es
  • 42.
    2.3.3 SISTEMAS DESMONTABLESTRANSPARENTES MAMPARA MODULADA EN VERTICAL Asegura el confort de los usuarios gracias a su buen aislamiento acústico: Rw = 41,3 dB. Agiliza el mantenimiento de las instalaciones por su registrabilidad y su acceso fácil a los cables. Posibilita las reestructuraciones y los cambios de organización sin interrumpir la actividad del edificio. Fácil combinación de opacos con módulos transparentes o translucidos. Sencilla colocación de huecos de entrada o partes registrables. Flexibilidad de los espacios Imagens: www.movinord.com SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagens: www.movinord.com
  • 43.
    2.3.3 SISTEMAS DESMONTABLESTRANSPARENTES MATERIALES Perfiles vistos y estructura de acero galvanizado Tableros de yeso/cartón o tableros aglomerados de partículas de madera con revestimientos vinílicos en semirrígido, vinilos con soporte celulósico o de algodón, a elegir dentro de la colección de acabados. Otras opciones de revestimiento posibles son las maderas nobles barnizadas (para tableros aglomerados), los estratificados, etc. Espesor total: 13 mm. Aislante interior con panel semirrígido de lana mineral Hojas de puestas de vidrio o aglomerado de madera Bisagras y resto de accesorios metálicos tratados con los mismos recubrimientos de pintura Imagens: www.movinord.com SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 44.
    2.3.3 SISTEMAS DESMONTABLESTRANSPARENTES DIMENSIONES Capacidad de absorción de tolerancias en altura: ±20 mm Alturas estándares suelo/techo: 2.700 y 3.100 mm Espesor del tabique: 80 mm Peso/m2 Aislante interior con panel semirrígido de lana mineral de 30/40 kg/m3 de densidad y 50 mm de espesor.. Imagens: www.movinord.com SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 45.
    2.3.3 SISTEMAS DESMONTABLESTRANSPARENTES MAMPARA MODULADA EN VERTICAL Y HORIZONTAL Imagens: www.movinord.com Posee las similares características que otras mamparas, con la incorporación de la posibilidad de modulación en horizontal. Modulación horizontal entre ejes estándar: 1.200 mm SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagens: www.movinord.com
  • 46.
    2.3.3 SISTEMAS DESMONTABLESTRANSPARENTES MAMPARA MODULADA EN VERTICAL Y HORIZONTAL Imagens: www.movinord.com SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagens: www.movinord.com
  • 47.
    Gracias a sugran versatilidad de módulos y accesorios, resuelve todas las necesidades de ordenamiento y decoración del espacio de trabajo. Algunas marcas presentan sistemas muy flexibles, redistribuibles y de módulos intercambiables. Asimismo, cuenta con un rodapié telescópico regulable por niveladores que permiten una absorción de +/- 20 mm de las irregularidades del suelo. Soluciona los diferentes usos gracias a distintas modalidades con trasera vista para su utilización por ambos lados, con trasera oculta para adosar a pared de obra, o sin trasera para adosar a las particiones. Imagen: “ Sistema tabique armario” Movinord Estructura • Rodapié telescópico y coronación en acero galvanizado Sendzimir. • Calidad según norma europea EN 10142-A1:1994 (DX51D+Z). 2.3.4 SISTEMA EQUIPADO TABIQUE-ARMARIO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 48.
    Imagen: “Sistema Nodux” Movinord Dimensiones • Modulación horizontal entre ejes estándar : 600 y 1.200 mm y esquinero de 800 x 800 mm. • Alturas estándares - altura mostrador: 882 mm - altura puerta: 2.082 mm - altura suelo / techo: 2.700 y 3.100 mm • Profundidad de módulos: - sin trasera: 419 mm - con trasera oculta: 432 mm - con trasera vista: 438 mm • Capacidad de absorción de tolerancia - en altura: ±20 mm - en arranques: <605 mm Imagen: “ Sistema tabique armario” Movinord 2.3.4 SISTEMA EQUIPADO TABIQUE-ARMARIO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 49.
    Paramentos exteriores, lanade roca y puertas • Paneles flotantes a ambos lados del bastidor, recubiertos en su interior con láminas asfálticas. • Tableros de aglomerado de partículas de madera, canteados y aplacados con revestimientos vinílicos semirrígidos, vinilos con soporte celulósico o de algodón, a elegir dentro de la colección de acabados Movinord. Otras opciones alternativas pueden ser maderas nobles, estratificados, etc. Espesor total: 16 mm. • Aislante interior con paneles semirrígidos de lana mineral de 30/40 kg/m3 de densidad y 50 mm de espesor. Imagen: “ Sistema tabique armario” Movinord Imagen: “ Sistema tabique armario” Movinord 2.3.4 SISTEMA EQUIPADO TABIQUE-ARMARIO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 50.
    Imagen: “Sistema tabique armario” Movinord Imagen: “ Sistema tabique armario” Movinord Accesorios • Bisagras desmontables de triple regulación, en acabado niquelado al igual que los soportes de baldas y resto de accesorios con recubrimiento de pintura, cincado, anodizado, etc. según necesidad. • Carpeteros y cajones extraíbles telescópicamente. Medidas de 600 y 1.200 mm. Prestaciones Desmontabilidad y reinstalación • Desmontabilidad completa e independiente de todos los módulos por la incorporación de sistemas de ensamblaje y fijación independiente de todos los elementos de la estructura. • Reinstalación e intercambiabilidad, total de módulos y elementos. 2.3.4 SISTEMA EQUIPADO TABIQUE-ARMARIO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 51.
    Los paneles defibra-yeso están compuestos por una mezcla homogénea de yeso y celulosa, obtenida del reciclado de papel previamente seleccionado. En la línea de producción, una mezcla de los tres productos se somete a alta presión y se obtienen los paneles. Estos resultan de gran resistencia después del secado. Paneles ecológicos y sostenibles La ausencia de cualquier tipo de producto químico en el proceso de fabricación, actúa en beneficio de la transpiración de la estructura homogénea de los paneles que cumplen de este modo las exigencia Imagen: “ Paneles ecológicos” fermapell 2.3.4 SISTEMAS FIJOS EQUIPADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 52.
    Aíslan un 30%más que los paneles de siempre La solución S11 permite realizar tabiques de 10cm de espesor de 12,5 mm a ambos lados de la estructura y lana mineral de 60 mm de grosor y de 30kg/m3 de densidad. Con este sistema, se alcanzan valores de aislamiento acústico de hasta 52 dB. Colgar hasta 50kg por taco sin refuerzos Con este tabique es posible fijar directamente sobre el panel y sin reforzar la estructura hasta un peso máximo de 50kg por punto, utilizando simplemente un taco paraguas. Imagen: “ Paneles ecológicos” fermapell 2.3.4 SISTEMAS FIJOS EQUIPADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 53.
    … resistir alos impactos Adecuado para lugares de continuo movimiento como escuelas u hospitales, este tipo de panel, ha sido sometido a pruebas de resistencia según la normativa alemana obteniendo resultados óptimos. Por ejemplo dejando caer una bola de 63,5cm de diámetro y 1kg de peso sobre un panel de 12,5mm de espesor se observó que se marcaba pero que, en ningún caso, se rompía. Imagen: “ Sistema Nodux” Movinord 2.3.4 SISTEMAS FIJOS EQUIPADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 54.
    … resistir alfuego hasta 180min Un tabique formado por un panel de 12,5mm de espesor por cada cara y con una manta de lana mineral de 60mm de espesor y 50kg/m3 de densidad, consigue una resistencia al fuego de hasta 60min. Si se le añade un panel de 10mm por cada cara y aumentando la densidad de la lana mineral a 70kg/m3, se alcanza un valor RF-120. Imagen: “ Sistema Nodux” Movinord 2.3.4 SISTEMAS FIJOS EQUIPADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagen: “ Paneles ecológicos” fermapell
  • 55.
    Resistir también enzonas húmedas El mismo panel, con su gran capacidad de aislamiento y resistencia, es también una excelente solución para zonas húmedas como baños y duchas, gimnasios, piscinas, saunas, centros de spa, cocinas industriales… Según el ensayo de hinchabilidad, después de sumergir el panel 24h en agua, el espesor del mismo se incrementa menos de 0,3mm. Imagen: “ Paneles ecológicos” fermapell 2.3.4 SISTEMAS FIJOS EQUIPADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 56.
    . . 2.3.4SISTEMAS FIJOS EQUIPADOS … respetar el medio ambiente El instituto Rosenheim de Alemania he analizado las materias primas del panel (solamente yeso, fibra de celulosa y agua), su proceso de fabricación y el producto final y ha determinado que es recomendable por su valor bioconstructivo. En definitiva, un panel plenamente ecológico para una arquitectura sana y sostenible, recomendado especialmente para mejorar la habitabilidad de la vivienda garantizando un excelente confort ambiental. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 2.1 CONCEPTOS 2.2 EXIGENCIAS 2.3 SISTEMAS 2.3.1 FIJOS 2.3.2 MÓVILES 2.3.3 DESMONTABLES 2.3.4 EQUIPADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Imagen: “ Paneles ecológicos” fermapell
  • 57.
    SISTEMAS DE DELIMITACIÓNESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14: SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 58.
    EL TECHO SUSPENDIDO, aun tratándose de un elemento considerado de acabado, es un cerramiento responsable de asegurar la protección del techo , permite el paso y registro de las instalaciones, así como paliar los defectos de aislamiento del propio techo. Como resultado de las exigencias que se plantean actualmente a las soleras, se han producido muchas innovaciones, algunas de las cuales pueden ser incorporadas a la vivienda social. A – Desolidarizar el acabado de los techos respecto a la estructura con tal de evitar la fisuración ocasionada de la deformación de los techos. La perfilería de los últimos cielo rasos esta optimizada para compatibilizar los movimientos del cielo raso y de la estructura. B – Permitir el paso libre de las instalaciones, tanto de cableado como de pequeños fluidos, evitando los problemáticos pasos bajo el pavimento. Estas instalaciones tendrían que ser todas aquellas no asociadas a los tabiques y que por tanto son el tronco principal de la vivienda que no se espera modificar. C – Aislar térmicamente los techos para evitar escapes de calor entre viviendas. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3. SISTEMAS DE TECHOS SUSPENDIDOS
  • 59.
    3.1 Techo SuspendidoAdherido Se están convirtiendo en los sistemas minoritarios y restringidos a espacios auxiliares pues no pueden dar respuesta, hoy por hoy, a las nuevas exigencias. 3.2 Techo Suspendido Adosado Presentan muchas oportunidades porque son el primer paso en la evolución a partir del abandonamiento de los sistemas adheridos y porque permiten reproducir fácilmente el aspecto tradicional continuo. La posibilidad de incorporar fibras aislantes ya permite corregir aspectos térmicos y acústicos. No es tampoco dificultosa su construcción previa a la de los tabiques que se pueden anclar posteriormente. 3.3 Techo Suspendido Son los sistemas universales del cielo raso en todos los edificios pero sólo son de aplicación a la vivienda en sitios minoritarios, hoy por hoy. 3.4 Techo Suspendido Tensado Son un sistema con gran capacidad para la rehabilitación y renovación pero todavía poco útil para resolver los problemas de la obra nueva. Habrá que esperar futuros desarrollos. 3.5 Techo Suspendido Tramado Se trata de un sistema con limitada aplicación a la vivienda, centrada específicamente en los espacios comunes donde permite la inspección visual de las instalaciones. 3.6 Techo Suspendido Apoyado Un procedimiento con elevadas expectativas y desarrollada en los espacios y locales de reducida anchura y gran longitud como los baños, cocinas y pasillos, tanto por su economía de medios como facilidad de registro. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3. SISTEMAS DE TECHOS SUSPENDIDOS:
  • 60.
    Sistema de Lamasadheridas. Forma y naturaleza material Lamas perfiladas de aluminio, madera, acero o pvc; clipadas en rastreles travesaños de nivelación fijados previamente al intradós del techo. Puesta en obra El perfil se fija directamente en el techo estructural interponiendo preferiblemente una banda elástica. La colocación de las lamas por clipado en el rastrel es rápida y permite el desmontaje posterior. Las lamas pueden engatillarse también entre sí (cerradas) o colocarse separadas (abiertas), permiten así el desmontaje individual. Es posible colocar por detrás del cielo raso un producto específico aislante térmico o absorbente acústico aprovechando el grueso de la lata o rastrel. Límites de uso La distancia entre latas, peines o rastreles de soporte depende de las cargas mecánicas previstas, especialmente los objetos colgados y las succiones (corrientes de aire). Acabados Las lamas de madera presentan acabados de &quot;lasures&quot; y barnices (ignífugos, coloreados, etc.). Las lamas metálicas presentan acabados: esmaltados al fuego, lacados, anodizados, plastificados, etc., tanto de superficie mate, satinado como brillante. Las lamas admiten el curvado en frío o en caliente (pueden presentar perforaciones para mejorar la absorción acústica). SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.1.1 CARACTERÍSTICAS 3.1.2 DETALLES 3.1.2 TRASDOSADO DIRECTO 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS
  • 61.
    SISTEMAS DE DELIMITACIÓNESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.1.1 CARÁCTERÍSTICAS 3.1.2 DETALLES 3.1.3 TRASDOSADO DIRECTO 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS Imagen: www.construpedia.com Imagen: www.construpedia.com
  • 62.
    Con estructura auxiliarsimple. Forma y naturaleza material Paneles de fibras aglomeradas y prensadas, con cantos perfilados para facilitar el acoplamiento, que permanecen vistos o revestidos según el caso. Puesta en obra Colocación directa en el techo, sin perfilería auxiliar, fijados adhesivamente (por toques o cordones de pasta) o mecánicamente (clips o tacos, vistos u ocultos). Hay que colocar un perfil perimetral de remate. Límites de uso Alta humedad ambiental, impactos directos, etc. Aplacados Continuos ( Trasdosados Directos ) SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.1.1 CARÁCTERÍSTICAS 3.1.2 DETALLES 3.1.3 TRASDOSADO DIRECTO 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.1 TECHO SUSPENDIDO ADHERIDO DE APLACADO CONTÍNUO Imagen: www.construpedia.com Imagen: www.construpedia.com
  • 63.
    Forma y naturalezamaterial Trasdosado de placas prefabricadas fijadas sobre rastreles o latas de soporte colocadas en paralelo, tratamiento posterior de juntas entre las placas que garantizan la continuidad de aspecto Puesta en obra La distancia máxima entre los elementos paralelos de soporte (rastreles, latas o perfiles) depende del peso superficial de las placas utilizadas y de las acciones previstas (cargas colgadas y acciones de succión). El tratamiento de juntas se realiza con pastas, reforzando si es necesario la junta con una armadura de malla. Admiten la interposición de materiales específicos aislantes térmicos o absorbentes acústicos entre las placas y el intradós del techo. Las juntas entre placas tienen que coincidir siempre encima de una lata. Límites de uso En zonas expuestas a choques o impactos importantes sólo se pueden colocar paneles resistentes a la flexión y no frágiles. Acabados Admiten la mayor parte de los acabados convencionales (pintura, vinilo, etc.). Pueden presentar también ranuras y perforaciones para facilitar la absorción acústica. Presentan muchas oportunidades porque son el primer paso en la evolución a partir del abandonamiento de los sistemas adheridos y porque permiten reproducir fácilmente el aspecto tradicional continuo. La posibilidad de incorporar fibras aislantes ya permite corregir aspectos térmicos y acústicos. No es tampoco dificultosa su construcción previa a la de los tabiques que se pueden anclar posteriormente. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.2.1 CARÁCTERÍSTICAS 3.2.2 DETALLES 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.2 TECHO SUSPENDIDO ADOSADO CONTÍNUO
  • 64.
    Sin estructura auxiliar . Cuándo el plano que define el forjado se encuentre perfectamente nivelado y no sea necesario dejar una cámara de aire entre el cielo raso y el forjado, se fijarán directamente las maestras o latas mediante el sistema de anclaje apropiado a cada caso. Sin estructura auxiliar Con estructura auxiliar simple . En este caso la perfileria de maestras o latas queda separada del techo mediante elementos rígidos en suspensión creados a partir de la misma perfileria.La dirección de los elementos portantes será siempre la de la luz menor del local. Cuando sea necesario prolongar los perfiles maestros, éstos cabalgarán como mínimo 20 cm. Con estructura auxiliar simple Estructura doble . Se utiliza este sistema en los casos en que se necesita una gran perfección en la nivelación o que se prevé un techo con gran número de servicios (luminarias, rejillas ...) Las placas se colocan siempre con su eje longitudinal perpendicular a los elementos portantes secundarios. Estructura doble . CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.2.1 CARÁCTERÍSTICAS 3.2.2 DETALLES 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.2 TECHO SUSPENDIDO ADOSADO CONTÍNUO Imagen: www.construpedia.com Imagen: www.construpedia.com Imagen: www.construpedia.com
  • 65.
    Forma y naturalezamaterial Paneles ligeros colocados dentro de un entramado resistente de perfiles metálicos (acero o aluminio lacado), el cual está suspendido del intradós del techo mediante cables o barras semirrígidas, regulables en altura para la nivelación final. Los paneles pueden ser de: Fibras minerales prensadas Pasta de fibras de celulosa tratada Virutas de madera aglomeradas mineralmente Puesta en obra La perfilería del entramado puede quedar: vista, semivista u oculta según el grueso del panel y la forma de su canto para adecuarse al perfil resistente. Si los paneles se pueden retirar fácilmente y de forma individual del entramado el cielo raso se considera registrable. Límites de uso Se recomienda prever una cierta circulación de intercambio entre el aire del plénum y el aire del local con el fin de equilibrar temperaturas y presiones en ambas caras del cielo raso, con el fin de evitar condensaciones, succiones, olores, etc. Los paneles tienen que garantizar su inalterabilidad en presencia de la humedad ambiental. Se valora la capacidad de no desarrollo de vida microbiana (bacterias y hongos). Acabados La aplicación de pintura tendrá que ser con rodillo con cuidado de no obturar los microporos con el fin de no disminuir las características acústicas. CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.1 PANEL LIGERO
  • 66.
    Imagen:www.construpedia.com Perfileria oculta,no coplanaria. Placa no registrable CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.1 PANEL LIGERO
  • 67.
    Perfileria oculta, nocoplanaria. Placa registrable CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.1 PANEL LIGERO Imagen:www.construpedia.com
  • 68.
    Perfilería vista, coplanaria.Placa registrable CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.1 PANEL LIGERO Imagen:www.construpedia.com
  • 69.
    Sistemas de perfileriaCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.1 PANEL LIGERO Imagen:www.construpedia.com
  • 70.
    Características Forma ynaturaleza material Paneles rígidos colocados sobre un entramado resistente de perfiles metálicos, el cual está suspendido mediante cables o barras rígidas del intradós del techo. Los paneles pueden ser de chapa metálica, madera, cartón yeso y amoldados de yeso-escayola. Puesta en obra La perfilería puede ser vista u oculta. Los paneles pueden ser registrables, engatilladas o abatibles. El sistema admite la colocación posterior de un material específico aislante térmico o acústico. Límites de uso Se recomienda prever una circulación de aire entre el plénum y el local con el fin de equilibrar temperaturas y presiones en ambas caras de la placa. A menudo este requisito se garantiza a través de las propias perforaciones acústicas de la placa. Acabados Los habituales de los metales (pintura, polimentado, galvanizado, anodizado). Admiten las perforaciones que facilitan la absorción acústica en colaboración con una cámara plénum y un absorbente acústico específico posterior. CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.2 PANEL PESADO
  • 71.
    Perfileria semioculta conplacas modulares de cartón-yeso. Perfileria vista con placas modulares de cartón-yeso. Perfileria oculta con placas modulares de cartón-yeso. Bandeja metálica con perfileria vista . CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.2 PANEL PESADO Imagen:www.construpedia.com
  • 72.
    Izquierda.Tipología bandejas metálicasArriba.Tipología bandeja y perfileria vista CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.3 PANEL PESADO Imagen:www.construpedia.com Imagen:www.construpedia.com
  • 73.
    Forma y naturalezamaterial Paneles marco colocados sobre un entramado resistente de perfiles metálicos, el cual está suspendido mediante cables o barras rígidas del intradós del techo. En este marco se pueden colocar cualquier otro material rígido (placa) o tensados (filmes). Puesta en obra Perfilería vista u oculta según el canteado del marco. Límites de uso Se recomienda prever una circulación de aire entre el plénum y el local con el fin de equilibrar temperaturas y presiones en ambas caras de la placa. Acabados Los propios de la placa o film escogido CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.3 PLACA MARCO Imagen:www.construpedia.com
  • 74.
    Forma y naturalezamaterial Trasdosado de placas prefabricadas fijadas sobre una estructura reticular de latas o perfiles, suspendida del forjado mediante tirantes o barras dejando una cámara de aire cerrado. Un tratamiento posterior de las juntas entre placas garantiza la continuidad de aspecto. La perfilería puede ser toda montada al mismo nivel o a diferente nivel. Puesta en obra El material más utilizado es el yeso, en forma de cartón-yeso, fibra-yeso o placas de escayola, también se usan placas prefabricadas (tipo Staff) que reciben, como acabado, una de pasta de yeso que las alisa y sella las juntas. Se utilizan cables, tallos o nonius de acero galvanizado para la suspensión sustituyendo los elementos tradicionales como la caña o el esparto. La unión con el perímetro requiere una junta de control que tradicionalmente se resolvía con la cornisa. Admiten la colocación de materiales específicos aislantes térmicos o acústicos. Límites de uso Estos paneles no pueden colocarse en zonas expuestas a la humedad habitual o a choques importantes. Si hay que registrar las instalaciones hay que prever portezuelas en los lugares precisos. Acabados Admiten tanto los acabados aplicados &quot;in situ&quot; como los realizados a fábrica (coloreados, texturitzado, etc.) CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.4 SUSPENSIÓN CONTÍNUA
  • 75.
    fuente: construpediaPerfileria coplanaria Perfileria no coplanaria. Replanteamiento de la estructura auxiliar CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.3 SUSPENSIÓN CONTÍNUA Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com
  • 76.

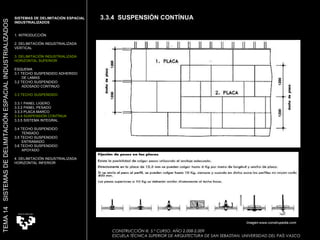

    CONSTRUCCIÓN III. 5.ºCURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.4 SUSPENSIÓN CONTÍNUA Imagen:www.construpedia.com
  • 77.
    Características Forma ynaturaleza material Placas prefabricadas colocadas sobre un entramado resistente de perfilería vista, suspendido del intradós del techo mediante un cable, barra o nónius regulables. La retícula de perfiles vistos cumple una triple función: soporte de las placas, canales para distribución del cableado de las instalaciones y acuerdo con el sistema de tabiques. El mismo sistema incorpora, dentro del diseño de la placa, la previsión de incorporación de las instalaciones de iluminación, aire acondicionado, etc. Puesta en obra Consultar fabricante Límites de uso Exigen la coordinación dimensional previa del proyecto (acuerdo cielo raso + tabiques + instalaciones). Acabados Permite todos los acabados propios de la madera y los metales. CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.5 SISTEMA INTEGRAL
  • 78.
    CONSTRUCCIÓN III. 5.ºCURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.3.1 PANEL LIGERO 3.3.2 PANEL PESADO 3.3.3 PLACA MARCO 3.3.4 SUSPENSIÓN CONTÍNUA 3.3.5 SISTEMA INTEGRAL 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.3.5 SISTEMA INTEGRAL Imagen:www.construpedia.com
  • 79.
    Forma y naturalezamaterial Lámina ligera y flexible, de una o mas piezas (según tamaño o forma del local), fijada a un perfil perimetral susceptible de tensarla. La lámina es de naturaleza plástica (hilos de poliéster + pvc) y los arpones de unión y la perfilería son de aluminio o pvc. Puesta en obra La perfilería perimetral se fija en las paredes, y la lámina (suministrada compuesta con la forma exacta del local des de el taller) se fija a la perfilería mediante unos arpones de unión. Posteriormente se tensa. Límites de uso Los muros perimetrales tienen que resistir los esfuerzos de tracción y cortante que provoca el tensado de la lámina. El plénum posterior tiene que estar a la misma presión, humedad y temperatura que la ambiente (asegurar comunicación). Acabados Los propios de las láminas plásticas ( calados, estampados, texturizados, etc.) No admite la colocación de ningún tipo de peso, incluso fibras aislantes. Todas las cargas se tienen que sujetar directamente al techo. CARACTERÍSTICAS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.4.1 TENSADOS PLÁSTICOS 3.4.2 TENSADOS PLÁSTICOS ESPECÍFICOS 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.4.1 TENSADOS PLÁSTICOS
  • 80.
    TENSADOS PLÁSTICOS Tensores.Cielos rasos de formas diversas Fases de instalación Techos Suspendidos TENSADOS Son un sistema con gran capacidad para la rehabilitación y renovación pero todavía poco útil para resolver los problemas de la obra nueva. Habrá que esperar futuros desarrollos. CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.4.1 TENSADOS PLÁSTICOS 3.4.2 TENSADOS PLÁSTICOS ESPECÍFICOS 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.4.1 TENSADOS PLÁSTICOS Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com
  • 81.
    Tensados Plásticos EspecíficosForma y naturaleza material Lámina microperforada de policarbonato flexible, no fibroso. De espesor aproximadamente de 0,1 mm y 0,14 kg/m 2 de peso, las perforaciones tienen un diámetro de 0,2 mm y tienen una separación entre ellas de 2 mm Puesta en obra Se puede utilizar como lámina de absorción acústica para anclar en la pared, como baffle (pantalla) para colgar del techo, como estor, como cortina de lamas o como parte de un sistema móvil de particiones. Límites de uso Es aconsejable situar las láminas a unos 10 cm de la superficie para aumentar la absorción de las frecuencias medias. Hay diversos sistemas de anclaje específicos para cada caso, consultar al fabricante. Acabados Puede ser transparente o translúcido y se puede encargar impreso o coloreado. CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.4.1 TENSADOS PLÁSTICOS 3.4.2 TENSADOS PLÁSTICOS ESPECÍFICOS 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.4.2 TENSADOS PLÁSTICOS ESPECÍFICOS
  • 82.
    Tensados Plásticos EspecíficosCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.4.1 TENSADOS PLÁSTICOS 3.4.2 TENSADOS PLÁSTICOS ESPECÍFICOS 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 3.4.2 TENSADOS PLÁSTICOS ESPECÍFICOS Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com
  • 83.
    CONSTRUCCIÓN III. 5.ºCURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO Forma y naturaleza material Enrejado compuesto de pletinas de madera, plástico o metal colocados de canto de tal manera que se forman “cajones” de sección triangular, cuadrada, hexagonal, octogonal, etc., permiten el paso de aire y luz a través del cielo raso. Puesta en obra Si el enrejado es rígido se puede colocar directamente en suspensión. Sino se colocará previamente una estructura auxiliar en la que se inserten los paneles enrejados. Límites de uso Hace falta limitar las cargas a colgar de los cajones del cielo raso. Acabados Los propios de cada material (madera, plástico o metal). 3.5 SOLUCIONES CONSTRUCTIVAS PARA TECHO SUSPENDIDO ENTRAMADOS 3.5.1 ENTRAMADO RETICULAR SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.5.1 RETICULAR 3.5.2 PANELES VERTICALES 3.5.3 LAMAS VERTICALES 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS Imagen:www.construpedia.com
  • 84.

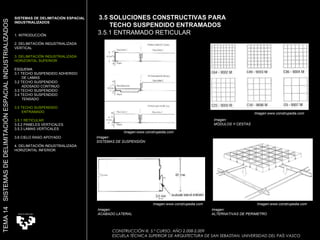

    CONSTRUCCIÓN III. 5.ºCURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.5 SOLUCIONES CONSTRUCTIVAS PARA TECHO SUSPENDIDO ENTRAMADOS 3.5.1 ENTRAMADO RETICULAR Imagen: ACABADO LATERAL Imagen: ALTERNATIVAS DE PERIMETRO Imagen: MÓDULOS Y CESTAS Imagen: SISTEMAS DE SUSPENSIÓN SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.5.1 RETICULAR 3.5.2 PANELES VERTICALES 3.5.3 LAMAS VERTICALES 3.6 CIELO RASO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com Imagen:www.construpedia.com
  • 85.
    CONSTRUCCIÓN III. 5.ºCURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.5 SOLUCIONES CONSTRUCTIVAS PARA TECHO SUSPENDIDO ENTRAMADOS 3.5.2 CON PANELES VERTICALES Paneles rígidos colocados en posición vertical y suspendidos del techo mediante barras roscadas formando pantallas que permiten el paso de aire y luz a través del cielo raso. Puesta en obra Consultar fabricante Límites de uso Consultar fabricante Acabado Según el acabado superficial pueden actuar como difusores de la luz, absorbente acústico, etc. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.5.1 RETICULAR 3.5.2 PANELES VERTICALES 3.5.3 LAMAS VERTICALES 3.6 CIELO RASO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS Imagen:www.construpedia.com
  • 86.

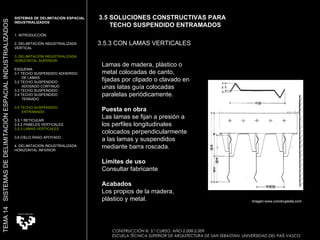

    CONSTRUCCIÓN III. 5.ºCURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.5 SOLUCIONES CONSTRUCTIVAS PARA TECHO SUSPENDIDO ENTRAMADOS 3.5.3 CON LAMAS VERTICALES Lamas de madera, plástico o metal colocadas de canto, fijadas por clipado o clavado en unas latas guía colocadas paralelas periódicamente. Puesta en obra Las lamas se fijan a presión a los perfiles longitudinales colocados perpendicularmente a las lamas y suspendidos mediante barra roscada. Límites de uso Consultar fabricante Acabados Los propios de la madera, plástico y metal. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.5.1 RETICULAR 3.5.2 PANELES VERTICALES 3.5.3 LAMAS VERTICALES 3.6 CIELO RASO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS Imagen:www.construpedia.com
  • 87.
    CONSTRUCCIÓN III. 5.ºCURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO 3.6 SOLUCIONES CONSTRUCTIVAS PARA TECHO SUSPENDIDO APOYADOS CON BANDAS AUTOPORTANTES Cielo raso formado por paneles ligeros autoportantes. Paneles de fibras minerales prensadas. Puesta en obra Los paneles tienen que garantizar su inalterabilidad en presencia de la humedad ambiental. Se valora la capacidad de no desarrollo de vida microbiana (bacterias y hongos). Límites de uso Se recomienda prever una circulación de intercambio entre el aire del plénum y el aire del local con el fin de equilibrar temperaturas y presiones en ambas caras del cielo raso, para evitar condensaciones, succiones, olores, etc. Acabados Admiten tanto los acabados aplicados in situ como los realizados en fabrica. SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 1. INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR ESQUEMA 3.1 TECHO SUSPENDIDO ADHERIDO DE LAMAS 3.2 TECHO SUSPENDIDO ADOSADO CONTINUO 3.3 TECHO SUSPENDIDO 3.4 TECHO SUSPENDIDO TENSADO 3.5 TECHO SUSPENDIDO ENTRAMADO 3.6 TECHO SUSPENDIDO APOYADO 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS Imagen:www.construpedia.com
  • 88.
    SISTEMAS DE DELIMITACIÓNESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14: SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 89.
    Los principales tiposde pavimentos de interior prefabricados se están consolidando en el mercado. Lo que resulta más variable son los subtipos de cada solución dosificados y diseñados para diversas intensidades de uso, para ofrecer siempre un producto lo más económico posible. La estabilidad del aspecto (resplandor, color, rayado, resistencia en manchas y cigarrillos, etc.) es una exigencia cada vez más valorada, lo cual ha dado protagonismo a barnices, esmaltes y soluciones protectoras de aspecto cada vez más aplicadas ya a la fábrica. 4.1 CONCEPTOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS Imagen: Suelos elevados de VH Ideas y Colaboraciones
  • 90.
    Los pavimentos debencumplir las siguientes exigencias: 1.- Comportamiento a la luz (solidez, reflexión, color) 2.- Comportamiento al fuego (inflamabilidad, propagación de la llama, emisión de llama, emisión de humos) 3.- Adecuada conductividad térmica (suelos radiantes y/o refrigerantes) 4.- Resistencia eléctrica 5.- Resistencia mecánica (a la flexión, al punzamiento, en el rayado, al tráfico, al arranque, al deslizamiento) 6.- Comportamiento al agua (absorción de agua, limpieza) 7.- Comportamiento biológico 8.- Absorción acústica 9.- Resistencia química 4.2 EXIGENCIAS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS
  • 91.
    4.3 USOS CONSTRUCCIÓNIII. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS Con respecto al pavimento se consideran significativos los siguientes usos: A.- Uso privado, y ambiente seco (< 10 personas / 12 horas) B.- Uso privado, uso y/o limpieza húmeda (< 50 personas / 12 horas) C.- Uso público, normal (< 1000 personas / 12 horas) D.- Uso técnico, intenso, tráfico rodado (< 5000 personas / 12 horas) Imagen:www.construpedia.com
  • 92.
    4.4 TIPOS CONSTRUCCIÓNIII. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS Pavimentos Rígidos Eran la solución más convencional a la vivienda pero están perdiendo presencia por la necesidad de perfeccionar las técnicas de rejuntado, mejorar la relación mecánica con la solera y consolidar el hábito de crear juntas perimetrales e interiores de control.   Pavimentos Flexibles Son los materiales con buenos resultados, pero exigen unas cualidades previas a la solera (seca, plana, y firme) nada habituales en las obras. Eso hace inevitable la construcción de una solera seca o de una capa autonivelante que paraliza inevitablemente la solución de pavimento flexible. Tienen un mercado reducido, pero fiel, que aprecia sus cualidades aparentes (tacto, acústica, texturas y dibujos, etc.).   Suelos Técnicos Así se llaman los pavimentos formados por placas que se montan sobre una estructura que los elevan de la solera, dejando un espacio útil para incorporar elementos como aislantes térmicos, cableados, tubos radiantes, etc. Son suelos registrables en todo momento ya que cada placa es removible fácilmente.
  • 93.
    4.4.1 PAVIMENTOS RÍGIDOSCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Están compuestos por lamas formadas por sucesivas capas sometidas a alta presión hasta obtener un producto compacto. Capa superficial transparente de alta resistencia al desgaste. Papel decorativo impregnado de resina sintética que puede presentarse con distintas decoraciones, entre ellas las más extendidas son las reproducciones de madera. Núcleo central a base de resinas sintéticas con armadura de refuerzo o de madera. Para que el suelo permanezca estable en su forma, las planchas presentan en la cara posterior de placa base una o más placas impregnadas, conocida como contracción o capa de contrabalance. El suelo laminado básicamente no está indicado para su instalación en habitaciones con riesgos de humedad como el baño o sauna. Imagen: Sistema de laminado Ipokett
  • 94.
    4.4.1 PAVIMENTOS RÍGIDOSCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS El producto debe aclimatarse en la habitación donde será instalado un mínimo de 48 horas antes, sin abrir las cajas de embalaje y a una temperatura ambiente de 18 a 20 ºC. La superficie que se pretende recubrir debe estar plana y seca. Como en todos los suelos flotantes, se requiere una base de espuma de polietileno. Se comienza en un rincón al colocar la primera hilera de lamas con la ranura hacia la pared. Mediante cuñas, se deja un espacio de separación entre las lamas y la pared. (mínimo 10 mm para superficies menores de 5 m lineales; si fuesen superiores, el margen deberá ser de 14 mm) Imagen: Sistema de laminado FLINT Instalación
  • 95.
    4.4.1 PAVIMENTOS RÍGIDOSCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Para instalar la última lama de la primera fila, se mide la lama que se desea colocar, se marca con la escuadra y se corta por la señal. Antes de encolar, hay que comprobar que la medida ajusta perfectamente. Una vez realizada la comprobación, se aplica de manera uniforme por la parte hembra del machihembrado una cantidad suficiente de cola, en toda su longitud y canto. La cola de poliuretano puede dejar manchas. Imagen: Sistema de laminado FLINT Imagen: Sistema de laminado FLINT
  • 96.
    4.4.1 PAVIMENTOS RÍGIDOSCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Se utiliza la parte sobrante de superficie de la primera fila (si ésta no es inferior a 50 cm) para iniciar la segunda. Para ajustar las lamas sin dañar la lengüeta, se debe encajarlas a mano. Si el último espacio es menor que una lama completa, será necesario cortar longitudinalmente. Se debe dejar, mediante cuñas, un espacio de separación entre las lamas y la pared (mínimo 10 mm para un montaje inferior a 5 m lineales, si fuese superior, el margen deberá ser de 14 mm). Se corta, llenando el espacio con cola y encajando la última pieza en su sitio. Imagen: Sistema de laminado FLINT Imagen: Sistema de laminado FLINT
  • 97.
    4.4.1 PAVIMENTOS RÍGIDOSCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Una vez estén perfectamente ajustadas las lamas de la última fila, hay que dejar secar la cola antes de retirar las cuñas colocadas entre la pared y las tablas. Después de 4 a 12 horas se retira manualmente el sobrante de cola seca con rasqueta de vitrocerámica. Se deberá esperar 12 horas antes de retirar las cuñas y proceder a la colocación de los zócalos. Los zócalos no deben presionar el suelo, para permitirle los movimientos de asentamiento. Imagen: Sistema de laminado FLINT Imagen: Obras de FLINT Imagen: Sistema de laminado FLINT
  • 98.
    4.4.2 PAVIMENTOS FLEXIBLESCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Las láminas flexibles son productos para pavimentos de interior en forma de láminas delgadas y flexibles presentadas en bobinas o losetas preparadas para ser encoladas a un soporte plano, seco y firme. TIPOS Textiles Laminados sintéticos (pvc, vinilo ...) Laminados naturales Imagen: Moquetas Bolon Imagen: Sistema de baldosas Solumflex
  • 99.
    4.4.2 PAVIMENTOS FLEXIBLESCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Laminados Sintéticos Son baldosas de caucho vulcanizado que mediante un sistema de anclaje permite engarzar una baldosa con otra sin necesidad de utilizar ni cementos ni colas para su colocación. Se permite un montaje rápido, fácil de instalar, y de la misma forma permite su desmontaje y recuperación para su colocación en otra disposición, con otro dibujo o en otro lugar. Por otra parte, la baldosa perforada permite la evacuación de líquidos por la parte inferior, para su uso en duchas, piscinas, zonas infantiles, etc. Con el mismo sistema de anclaje, se pueden alternar los dos tipos de baldosas (alveolar y perforadas), para zonas que requieran ambos tipos. Imagen: Sistema de baldosas Solumflex
  • 100.
    4.4.2 PAVIMENTOS FLEXIBLESCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Laminados Sintéticos En las salas de nueva construcción se colocará el pavimento una vez hayan concluido todos los trabajos de albañilería y pintura, de lo contrario el pavimento podría deteriorarse o ensuciarse. Para la terminación del suelo pueden usarse las diferentes piezas que pueden ser desde rebajes que terminan el suelo en forma de alfombra, así como la utilización de rodapiés y cantoneras si se opta por embaldosar toda la superficie. Imagen: Sistema de baldosas Solumflex Imagen: Esquina exterior Imagen: Esquina interior Imagen: Rebaje Imagen: Rodapié Sistema de baldosas Solumflex Sistema de baldosas Solumflex Sistema de baldosas Solumflex Sistema de baldosas Solumflex
  • 101.
    4.4.2 PAVIMENTOS FLEXIBLESCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Pavimento textil Fibras, naturales (coco, yute, junco, lana, etc.) o artificiales (vinilo, acrílico, nylon, poliéster, polipropileno), formando un tramado textil (tejido o no) fijado a una base o sola. Las bases de moquetas pueden ser de capas diversas de látex, de poliéster no tejido, etc. que otorgan a la moqueta propiedades de resistencia, adherencia, estabilidad, etc. El tintado de las fibras puede ser en masa o por inyección superficial. Las moquetas pueden estar encoladas al soporte, colocadas sobre un fieltro y tensadas perimetralmente o incluso flotantes. Algún fabricante ya da el servicio de deconstrucción y reciclaje de la moqueta. Imagen: Moquetas Bolon Imagen: Moquetas Bolon
  • 102.
    4.4.3 SUELO TÉCNICOCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS También llamados pavimentos elevados o falsos suelos elevados Se componen de un sistema de sujeción estructural de acero sobre el que se montan baldosas prefabricadas. La cara inferior de la baldosa puede estar compuesta por una bandeja de acero galvanizado. El núcleo central puede ser un panel de madera o fibras cálcicas con propiedades ignífugas e hidrófugas. La cara superior está compuesta por otra bandeja de acero galvanizado que encapsula al núcleo para garantizar su total estanqueidad. La bandeja superior de acero se recubre con un revestimiento decorativo pisable a elegir por el cliente, mecanizado en fábrica. El perímetro está canteado por un perfil de P.V.C o A.B.S. Imagen: Sistema de Suelo Técnico de VH Ideas y Colaboraciones ACABADOS Estratificados P.V.C Linóleos -Corcho Maderas naturales Pétreos
  • 103.
    4.4.3 SUELO TÉCNICOCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Imagen: Sistema de Suelo Técnico de Crespi La solera a instalar debe reunir ciertos requisitos mínimos como: - Estar limpia de materiales de otras instalaciones. Ser lo más plana posible. En caso de tratarse de forjado, debe estar tratado (imprimación o pintura) para el buen agarre del adhesivo aplicado al pedestal. El resto de las instalaciones ajenas al pavimento elevado registrable deben estar instaladas o señalizadas convenientemente, para ir en concordancia (cableado, canaletas, etc.). La colocación se realiza por sistema de apoyo por gravedad. El sistema está especialmente indicado por sus características para zonas geográficas en las que predomina la humedad y cambios bruscos climáticos (zonas costeras). Imagen: Sistema de Suelo Técnico de Crespi
  • 104.
    4.4.3 SUELO TÉCNICOCONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR 4.1 CONCEPTOS 4.2 EXIGENCIAS 4.3 USOS 4.4 TIPOS 4.4.1 PAVIMENTO RÍGIDO 4.4.2 PAVIMENTO FLEXIBLE 4.4.3 SUELOS TÉCNICOS Imagen: Sistema de Suelo Técnico de Crespi Imagen: Sistema de Suelo Técnico Diproject Imagen: Estructuras portantes con y sin travesaños Imagen: Estructuras portantes con travesaños
  • 105.
    SISTEMAS DE DELIMITACIÓNESPACIAL INDUSTRIALIZADOS INTRODUCCIÓN 2. DELIMITACIÓN INDUSTRIALIZADA VERTICAL 3. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL SUPERIOR 4. DELIMITACIÓN INDUSTRIALIZADA HORIZONTAL INFERIOR BIBLIOGRAFÍA TEMA 14: SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS BIBLIOGRAFÍA http://www.movinord.com http://www.extrujado.com http://www.pedresdegirona.com http://www.huaraz.com http://www.andaluciaimagen.com http://es.wikipedia.org http://www.gesnor.es http://www.aisdenasl.es http://blogs.periodistadigital.com/vidasaludable.php http://www.flickr.com/photos/ellamiranda/ http://aritzalvarez.blogspot.com http://www.ahiva.info http://lanocherosa.blogadora.net http://www.flickr.com/photos/8744852@N03/ http://www.flickr.com/photos/strawbleu/ http://www.flickr.com/photos/46064269@N00/ http://www.construmatica.com/construpedia/ TEMA 14 SISTEMAS DE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS CONSTRUCCIÓN III. 5.º CURSO. AÑO 2.008-2.009 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN. UNIVERSIDAD DEL PAÍS VASCO
  • 106.
    TEMA 14 SISTEMASDE DELIMITACIÓN ESPACIAL INDUSTRIALIZADOS GRUPO 14: BELOTTO EVANGELISTA, MARIANA CABO MERAYO, ANA CARRETERO PÉREZ, ESTÍBALIZ GÁEZ MOSQUER, LAURA MOYA ALONSO, IKER RAMOS FUERTES, CRISTINA RUIZ GARCÍA, JAVIER SANCHO PEREG, ENRIQUE
