Sistema constructivo tradicional

GC-F-004 V.01

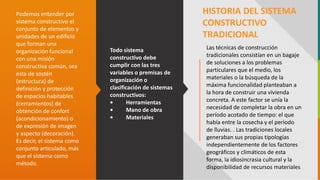

SISTEMA CONSTRUCTIVO
TRADICIONAL
Arq. Ronny Cárdenas Arias

GC-F-004 V.01
Todo sistema
constructivo debe
cumplir con las tres
variables o premisas de
organización o
clasificación de sistemas
constructivos:
• Herramientas
• Mano de obra
• Materiales
Podemos entender por
sistema constructivo el
conjunto de elementos y
unidades de un edificio
que forman una
organización funcional
con una misión
constructiva común, sea
esta de sostén
(estructura) de
definición y protección
de espacios habitables
(cerramientos) de
obtención de confort
(acondicionamiento) o
de expresión de imagen
y aspecto (decoración).
Es decir, el sistema como
conjunto articulado, más
que el sistema como
método.
HISTORIA DEL SISTEMA
CONSTRUCTIVO
TRADICIONAL
Las técnicas de construcción
tradicionales consistían en un bagaje
de soluciones a los problemas
particulares que el medio, los
materiales o la búsqueda de la
máxima funcionalidad planteaban a
la hora de construir una vivienda
concreta. A este factor se unía la
necesidad de completar la obra en un
período acotado de tiempo: el que
había entre la cosecha y el período
de lluvias. . Las tradiciones locales
generaban sus propias tipologías
independientemente de los factores
geográficos y climáticos de esta
forma, la idiosincrasia cultural y la
disponibilidad de recursos materiales

GC-F-004 V.01
Es el sistema más antiguo puesto que utiliza materiales poco elaborados del lugar y se
los aplica sin trabajarlos demasiado de forma rustica natural y obviamente son
variados, dependiendo del lugar ; mano de obra no calificada, autoconstrucción con
pocos conocimientos, emplea herramientas manuales y rusticas poco elaboradas ,
sencillas para facilitar su uso.

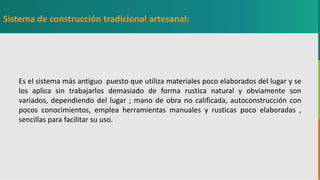

Sistema de construcción tradicional artesanal:

GC-F-004 V.01
Utiliza mano de obra especializada tecnificada más preparada en soluciones técnicas y
prácticas y también no calificada , emplea materiales de construcción más elaborados
y nuevos y no siempre del lugar , utiliza herramientas especializadas y algunas
mecanizadas determinadas para cada tipo de trabajo. El sistema constructivo con
mayor aplicación es el sistema constructivo tradicional evolucionado.

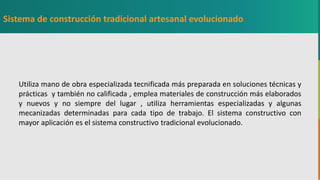

Sistema de construcción tradicional artesanal evolucionado

GC-F-004 V.01
Es una variante del sistema tradicional que utiliza algunos de los elementos
o procedimientos de los sistemas racionalizados. Combina estructura
(concreto armado), e independiente con mampostería; utiliza sistemas racionalizados
en la realización de las instalaciones. Uso de mano de obra, herramientas y materiales
sometidos a una relación de costos, optimizándolos produce materiales prefabricados,
herramientas mecanizadas, manuales y mano de obra profesional o técnico. La
construcción racionalizada es un avance sobre lo tradicional, ya que existen mejoras
que surgen de una planificación que arranca en el diseño de los componentes
constructivos y materiales empleados, minimizando de este modo los desperdicios por
adaptación y corte y reduciendo los tiempos de mano de obra.

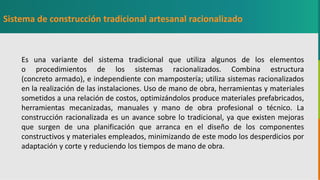

Sistema de construcción tradicional artesanal racionalizado

GC-F-004 V.01
La mampostería es la unión de bloques o ladrillos de arcilla o de concreto con un
mortero para conformar sistemas monolíticos tipo muro, que pueden
resistir acciones producidas por las cargas de gravedad o las acciones de sismo o
viento. Modernamente, se aprovechan los ladrillos de arcilla y los bloques de concreto
de gran resistencia, unidos mediante morteros de cemento. El muro así ensamblado se
considera un elemento monolítico, siempre y cuando las uniones de las juntas puedan
garantizar la transmisión de esfuerzos entre las piezas individuales, sin fallas o
deformaciones considerables. Se puede utilizar para construir Máximo seis pisos.

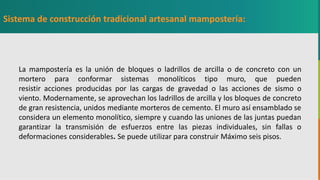

Sistema de construcción tradicional artesanal mampostería:

GC-F-004 V.01

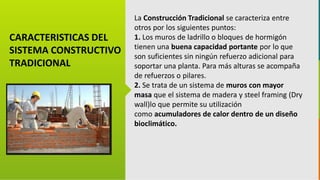

CARACTERISTICAS DEL
TRADICIONAL
La Construcción Tradicional se caracteriza entre
otros por los siguientes puntos:
1. Los muros de ladrillo o bloques de hormigón
tienen una buena capacidad portante por lo que
son suficientes sin ningún refuerzo adicional para
soportar una planta. Para más alturas se acompaña
de refuerzos o pilares.
2. Se trata de un sistema de muros con mayor
masa que el sistema de madera y steel framing (Dry
wall)lo que permite su utilización
como acumuladores de calor dentro de un diseño
bioclimático.

GC-F-004 V.01

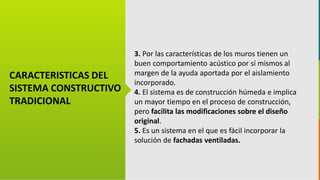

CARACTERISTICAS DEL
TRADICIONAL
3. Por las características de los muros tienen un
buen comportamiento acústico por sí mismos al
margen de la ayuda aportada por el aislamiento
incorporado.
4. El sistema es de construcción húmeda e implica
un mayor tiempo en el proceso de construcción,
pero facilita las modificaciones sobre el diseño
original.
5. Es un sistema en el que es fácil incorporar la
solución de fachadas ventiladas.

GC-F-004 V.01

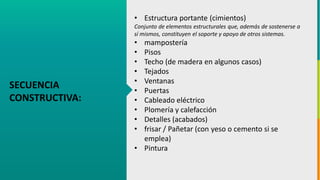

SECUENCIA
CONSTRUCTIVA:
• Estructura portante (cimientos)
Conjunto de elementos estructurales que, además de sostenerse a
sí mismos, constituyen el soporte y apoyo de otros sistemas.
• mampostería
• Pisos
• Techo (de madera en algunos casos)
• Tejados
• Ventanas
• Puertas
• Cableado eléctrico
• Plomería y calefacción
• Detalles (acabados)
• frisar / Pañetar (con yeso o cemento si se
emplea)
• Pintura

GC-F-004 V.01

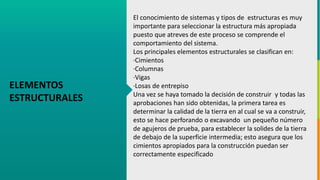

ELEMENTOS
ESTRUCTURALES
El conocimiento de sistemas y tipos de estructuras es muy
importante para seleccionar la estructura más apropiada
puesto que atreves de este proceso se comprende el
comportamiento del sistema.
Los principales elementos estructurales se clasifican en:
·Cimientos
·Columnas
·Vigas
·Losas de entrepiso
Una vez se haya tomado la decisión de construir y todas las
aprobaciones han sido obtenidas, la primera tarea es
determinar la calidad de la tierra en al cual se va a construir,
esto se hace perforando o excavando un pequeño número
de agujeros de prueba, para establecer la solides de la tierra
de debajo de la superficie intermedia; esto asegura que los
cimientos apropiados para la construcción puedan ser
correctamente especificado

GC-F-004 V.01

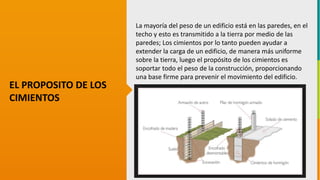

EL PROPOSITO DE LOS
CIMIENTOS
La mayoría del peso de un edificio está en las paredes, en el
techo y esto es transmitido a la tierra por medio de las
paredes; Los cimientos por lo tanto pueden ayudar a
extender la carga de un edificio, de manera más uniforme
sobre la tierra, luego el propósito de los cimientos es
soportar todo el peso de la construcción, proporcionando
una base firme para prevenir el movimiento del edificio.

GC-F-004 V.01

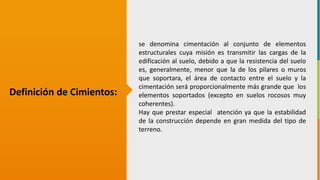

Definición de Cimientos:
se denomina cimentación al conjunto de elementos
estructurales cuya misión es transmitir las cargas de la
edificación al suelo, debido a que la resistencia del suelo
es, generalmente, menor que la de los pilares o muros
que soportara, el área de contacto entre el suelo y la
cimentación será proporcionalmente más grande que los
elementos soportados (excepto en suelos rocosos muy
coherentes).
Hay que prestar especial atención ya que la estabilidad
de la construcción depende en gran medida del tipo de
terreno.

GC-F-004 V.01

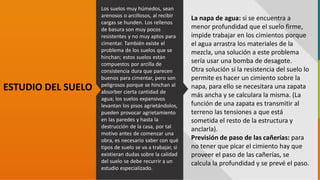

ESTUDIO DEL SUELO
La napa de agua: si se encuentra a
menor profundidad que el suelo firme,
impide trabajar en los cimientos porque
el agua arrastra los materiales de la
mezcla, una solución a este problema
sería usar una bomba de desagote.
Otra solución si la resistencia del suelo lo
permite es hacer un cimiento sobre la
napa, para ello se necesitara una zapata
más ancha y se calculara la misma. (La
función de una zapata es transmitir al
terreno las tensiones a que está
sometida el resto de la estructura y
anclarla).
Previsión de paso de las cañerías: para
no tener que picar el cimiento hay que
proveer el paso de las cañerías, se
calcula la profundidad y se prevé el paso.
Los suelos muy húmedos, sean
arenosos o arcillosos, al recibir
cargas se hunden. Los rellenos
de basura son muy pocos
resistentes y no muy aptos para
cimentar. También existe el
problema de los suelos que se
hinchan; estos suelos están
compuestos por arcilla de
consistencia dura que parecen
buenos para cimentar, pero son
peligrosos porque se hinchan al
absorber cierta cantidad de
agua; los suelos expansivos
levantan los pisos agrietándolos,
pueden provocar agrietamiento
en las paredes y hasta la
destrucción de la casa, por tal
motivo antes de comenzar una
obra, es necesario saber con qué
tipos de suelo se va a trabajar, si
existieran dudas sobre la calidad
del suelo se debe recurrir a un
estudio especializado.

GC-F-004 V.01
TIPOS DE CIMENTACION
El tipo de cimentación usado, dependerá en la naturaleza de la tierra en el cual se construirá, entre más variable el
Subsuelo más grande las cimentaciones requeridas.
Hoy en día todas las cimentaciones están hechas de concreto y pueden tomar una de las tres formas básicas.

GC-F-004 V.01

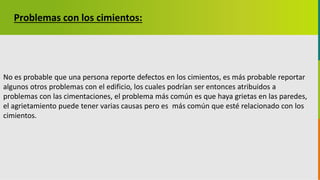

Problemas con los cimientos:
No es probable que una persona reporte defectos en los cimientos, es más probable reportar
algunos otros problemas con el edificio, los cuales podrían ser entonces atribuidos a
problemas con las cimentaciones, el problema más común es que haya grietas en las paredes,
el agrietamiento puede tener varias causas pero es más común que esté relacionado con los
cimientos.

GC-F-004 V.01

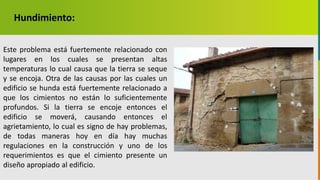

Hundimiento:
Este problema está fuertemente relacionado con
lugares en los cuales se presentan altas
temperaturas lo cual causa que la tierra se seque
y se encoja. Otra de las causas por las cuales un
edificio se hunda está fuertemente relacionado a
que los cimientos no están lo suficientemente
profundos. Si la tierra se encoje entonces el
edificio se moverá, causando entonces el
agrietamiento, lo cual es signo de hay problemas,
de todas maneras hoy en día hay muchas
regulaciones en la construcción y uno de los
requerimientos es que el cimiento presente un
diseño apropiado al edificio.

GC-F-004 V.01

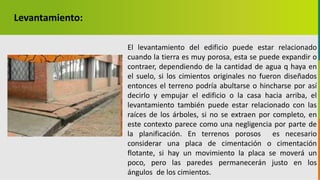

Levantamiento:
El levantamiento del edificio puede estar relacionado
cuando la tierra es muy porosa, esta se puede expandir o
contraer, dependiendo de la cantidad de agua q haya en
el suelo, si los cimientos originales no fueron diseñados
entonces el terreno podría abultarse o hincharse por así
decirlo y empujar el edificio o la casa hacia arriba, el
levantamiento también puede estar relacionado con las
raíces de los árboles, si no se extraen por completo, en
este contexto parece como una negligencia por parte de
la planificación. En terrenos porosos es necesario
considerar una placa de cimentación o cimentación
flotante, si hay un movimiento la placa se moverá un
poco, pero las paredes permanecerán justo en los
ángulos de los cimientos.

GC-F-004 V.01
Como reconocer
las fallas en los
cimientos
La pista más obvia de las
fallas en los cimientos es un
movimiento de las paredes,
aunque algunas veces no son
muy notables, la
mampostería agrietada o
líneas en el mortero son una
indicación de que parte de la
pared se ha movido. Estos
movimientos se hacen más
visibles alrededor de las
ventanas o en los marcos de
las puertas, no es fácil ver
ningún tipo de falla en la
cimentación puesto que está
bajo el nivel de la tierra, para
ser revisado tiene que ser
escavado.
Construcción
defectuosa
Acción de solución
Si los cimientos han
sido diseñados o
construidos
incorrectamente,
entonces no serían los
apropiados para las
condiciones del área
de terreno el resultado
sería el agrietamiento
estructural.
Si las paredes se han movido
fuera del área se debe apuntalar
usando accesorios externos,
alternativamente la pared
defectuosa puede ser atada o
ligada a una pared que esté en
buenas condiciones usando
varillas metálicas.

GC-F-004 V.01

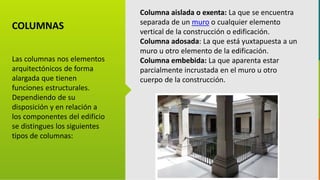

COLUMNAS
Las columnas nos elementos
arquitectónicos de forma
alargada que tienen
funciones estructurales.
Dependiendo de su
disposición y en relación a
los componentes del edificio
se distingues los siguientes
tipos de columnas:
Columna aislada o exenta: La que se encuentra
separada de un muro o cualquier elemento
vertical de la construcción o edificación.
Columna adosada: La que está yuxtapuesta a un
muro u otro elemento de la edificación.
Columna embebida: La que aparenta estar
parcialmente incrustada en el muro u otro
cuerpo de la construcción.

GC-F-004 V.01

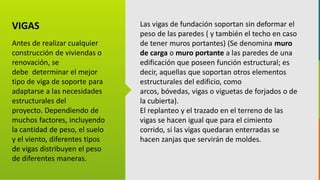

VIGAS
Antes de realizar cualquier
construcción de viviendas o
renovación, se
debe determinar el mejor
tipo de viga de soporte para
adaptarse a las necesidades
estructurales del
proyecto. Dependiendo de
muchos factores, incluyendo
la cantidad de peso, el suelo
y el viento, diferentes tipos
de vigas distribuyen el peso
de diferentes maneras.
Las vigas de fundación soportan sin deformar el
peso de las paredes ( y también el techo en caso
de tener muros portantes) (Se denomina muro
de carga o muro portante a las paredes de una
edificación que poseen función estructural; es
decir, aquellas que soportan otros elementos
estructurales del edificio, como
arcos, bóvedas, vigas o viguetas de forjados o de
la cubierta).
El replanteo y el trazado en el terreno de las
vigas se hacen igual que para el cimiento
corrido, si las vigas quedaran enterradas se
hacen zanjas que servirán de moldes.

GC-F-004 V.01

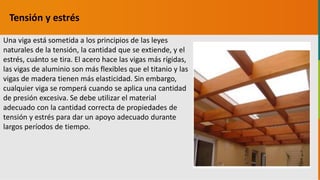

Una viga está sometida a los principios de las leyes
naturales de la tensión, la cantidad que se extiende, y el
estrés, cuánto se tira. El acero hace las vigas más rígidas,
las vigas de aluminio son más flexibles que el titanio y las
vigas de madera tienen más elasticidad. Sin embargo,
cualquier viga se romperá cuando se aplica una cantidad
de presión excesiva. Se debe utilizar el material
adecuado con la cantidad correcta de propiedades de
tensión y estrés para dar un apoyo adecuado durante
largos períodos de tiempo.
Tensión y estrés

GC-F-004 V.01

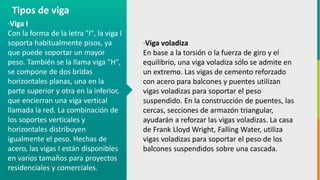

·Viga I
Con la forma de la letra "I", la viga I
soporta habitualmente pisos, ya
que puede soportar un mayor
peso. También se la llama viga "H",
se compone de dos bridas
horizontales planas, una en la
parte superior y otra en la inferior,
que encierran una viga vertical
llamada la red. La combinación de
los soportes verticales y
horizontales distribuyen
igualmente el peso. Hechas de
acero, las vigas I están disponibles
en varios tamaños para proyectos
residenciales y comerciales.
Tipos de viga

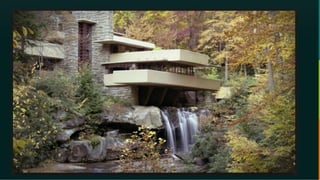

·Viga voladiza
En base a la torsión o la fuerza de giro y el
equilibrio, una viga voladiza sólo se admite en
un extremo. Las vigas de cemento reforzado
con acero para balcones y puentes utilizan
vigas voladizas para soportar el peso
suspendido. En la construcción de puentes, las
cercas, secciones de armazón triangular,
ayudarán a reforzar las vigas voladizas. La casa
de Frank Lloyd Wright, Falling Water, utiliza
vigas voladizas para soportar el peso de los
balcones suspendidos sobre una cascada.

GC-F-004 V.01

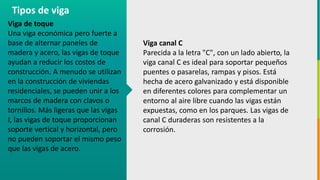

Viga de toque
Una viga económica pero fuerte a
base de alternar paneles de
madera y acero, las vigas de toque
ayudan a reducir los costos de
construcción. A menudo se utilizan
en la construcción de viviendas
residenciales, se pueden unir a los
marcos de madera con clavos o
tornillos. Más ligeras que las vigas
I, las vigas de toque proporcionan
soporte vertical y horizontal, pero
no pueden soportar el mismo peso
que las vigas de acero.
Tipos de viga
Viga canal C
Parecida a la letra "C", con un lado abierto, la
viga canal C es ideal para soportar pequeños
puentes o pasarelas, rampas y pisos. Está
hecha de acero galvanizado y está disponible
en diferentes colores para complementar un
entorno al aire libre cuando las vigas están
expuestas, como en los parques. Las vigas de
canal C duraderas son resistentes a la
corrosión.

GC-F-004 V.01

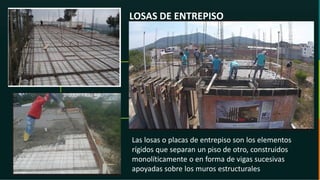

LOSAS DE ENTREPISO
Las losas o placas de entrepiso son los elementos
rígidos que separan un piso de otro, construidos
monolíticamente o en forma de vigas sucesivas
apoyadas sobre los muros estructurales

GC-F-004 V.01

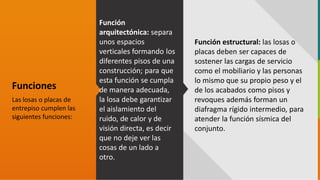

Funciones
Las losas o placas de
entrepiso cumplen las
siguientes funciones:
Función
arquitectónica: separa
unos espacios
verticales formando los
diferentes pisos de una
construcción; para que
esta función se cumpla
de manera adecuada,
la losa debe garantizar
el aislamiento del
ruido, de calor y de
visión directa, es decir
que no deje ver las
cosas de un lado a
otro.
Función estructural: las losas o
placas deben ser capaces de
sostener las cargas de servicio
como el mobiliario y las personas
lo mismo que su propio peso y el
de los acabados como pisos y
revoques además forman un
diafragma rígido intermedio, para
atender la función sísmica del
conjunto.

GC-F-004 V.01
Clasificación

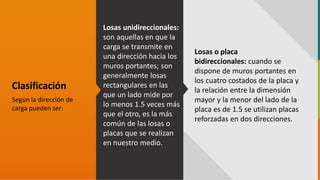

Según la dirección de
carga pueden ser:
Losas unidireccionales:
son aquellas en que la
carga se transmite en
una dirección hacia los
muros portantes; son
generalmente losas
rectangulares en las
que un lado mide por
lo menos 1.5 veces más
que el otro, es la más
común de las losas o
placas que se realizan
en nuestro medio.
Losas o placa
bidireccionales: cuando se
dispone de muros portantes en
los cuatro costados de la placa y
la relación entre la dimensión
mayor y la menor del lado de la
placa es de 1.5 se utilizan placas
reforzadas en dos direcciones.

GC-F-004 V.01

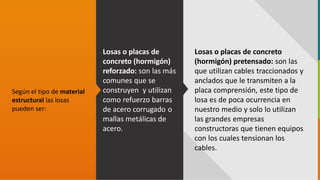

Según el tipo de material
estructural las losas
pueden ser:
Losas o placas de
concreto (hormigón)
reforzado: son las más
comunes que se
construyen y utilizan
como refuerzo barras
de acero corrugado o
mallas metálicas de
acero.
Losas o placas de concreto
(hormigón) pretensado: son las
que utilizan cables traccionados y
anclados que le transmiten a la
placa comprensión, este tipo de
losa es de poca ocurrencia en
nuestro medio y solo lo utilizan
las grandes empresas
constructoras que tienen equipos
con los cuales tensionan los
cables.

GC-F-004 V.01

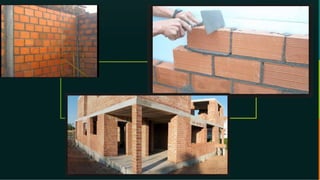

MAMPOSTERIA
(muros, paredes)

GC-F-004 V.01

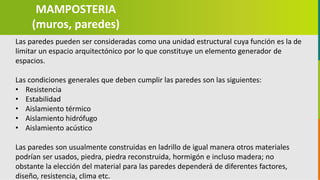

Las paredes pueden ser consideradas como una unidad estructural cuya función es la de
limitar un espacio arquitectónico por lo que constituye un elemento generador de
espacios.
Las condiciones generales que deben cumplir las paredes son las siguientes:
• Resistencia
• Estabilidad
• Aislamiento térmico
• Aislamiento hidrófugo
• Aislamiento acústico
Las paredes son usualmente construidas en ladrillo de igual manera otros materiales
podrían ser usados, piedra, piedra reconstruida, hormigón e incluso madera; no
obstante la elección del material para las paredes dependerá de diferentes factores,
diseño, resistencia, clima etc.
MAMPOSTERIA
(muros, paredes)

GC-F-004 V.01

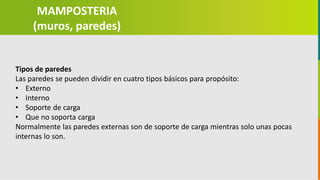

Tipos de paredes
Las paredes se pueden dividir en cuatro tipos básicos para propósito:
• Externo
• Interno
• Soporte de carga
• Que no soporta carga
Normalmente las paredes externas son de soporte de carga mientras solo unas pocas
internas lo son.
MAMPOSTERIA
(muros, paredes)

GC-F-004 V.01

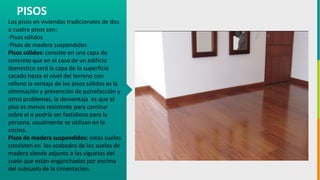

Los pisos en viviendas tradicionales de dos
o cuatro pisos son:
·Pisos sólidos
·Pisos de madera suspendidos
Pisos sólidos: consiste en una capa de
concreto que en el caso de un edificio
domestico será la capa de la superficie
sacado hasta el nivel del terreno con
relleno la ventaja de los pisos sólidos es la
eliminación y prevención de putrefacción y
otros problemas, la desventaja es que el
piso es menos resistente para caminar
sobre el o podría ser fastidioso para la
persona, usualmente se utilizan en la
cocina.
Pisos de madera suspendidos: estos suelos
consisten en los acabados de los suelos de
madera siendo adjunto a las viguetas del
suelo que están enganchados por encima
del subsuelo de la cimentación.
PISOS

GC-F-004 V.01

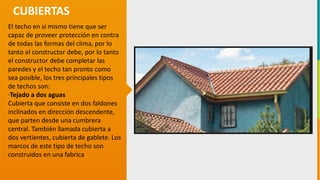

El techo en sí mismo tiene que ser
capaz de proveer protección en contra
de todas las formas del clima, por lo
tanto el constructor debe, por lo tanto
el constructor debe completar las
paredes y el techo tan pronto como
sea posible, los tres principales tipos
de techos son:
·Tejado a dos aguas
Cubierta que consiste en dos faldones
inclinados en dirección descendente,
que parten desde una cumbrera
central. También llamada cubierta a
dos vertientes, cubierta de gablete. Los
marcos de este tipo de techo son
construidos en una fabrica
CUBIERTAS

GC-F-004 V.01

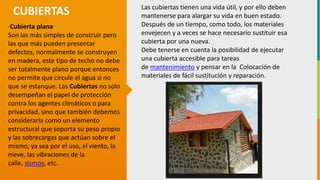

·Cubierta plana
Son las más simples de construir pero
las que más pueden presentar
defectos, normalmente se construyen
en madera, este tipo de techo no debe
ser totalmente plano porque entonces
no permite que circule el agua si no
que se estanque. Las Cubiertas no solo
desempeñan el papel de protección
contra los agentes climáticos o para
privacidad, sino que también debemos
considerarla como un elemento
estructural que soporta su peso propio
y las sobrecargas que actúan sobre el
mismo, ya sea por el uso, el viento, la
nieve, las vibraciones de la
calle, sismos, etc.
CUBIERTAS Las cubiertas tienen una vida útil, y por ello deben
mantenerse para alargar su vida en buen estado.
Después de un tiempo, como todo, los materiales
envejecen y a veces se hace necesario sustituir esa
cubierta por una nueva.
Debe tenerse en cuenta la posibilidad de ejecutar
una cubierta accesible para tareas
de mantenimiento y pensar en la Colocación de
materiales de fácil sustitución y reparación.

GC-F-004 V.01
A veces se construyen en madera aunque los bordes en metal de las ventanas fueron introducidos
durante los años treinta hoy en día el aluminio y el pvc que es una variante del plástico son las
opciones más modernas.
Las puertas externas deben ser más pesadas y más sólidas que las internas que las puertas internas,
puesto que tiene un propósito diferente.
PUERTAS Y VENTANAS

GC-F-004 V.01

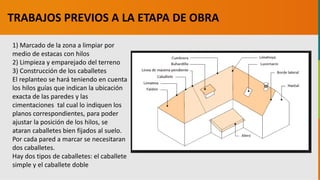

1) Marcado de la zona a limpiar por
medio de estacas con hilos
2) Limpieza y emparejado del terreno
3) Construcción de los caballetes
El replanteo se hará teniendo en cuenta
los hilos guías que indican la ubicación
exacta de las paredes y las
cimentaciones tal cual lo indiquen los
planos correspondientes, para poder
ajustar la posición de los hilos, se
ataran caballetes bien fijados al suelo.
Por cada pared a marcar se necesitaran
dos caballetes.
Hay dos tipos de caballetes: el caballete
simple y el caballete doble
TRABAJOS PREVIOS A LA ETAPA DE OBRA

GC-F-004 V.01

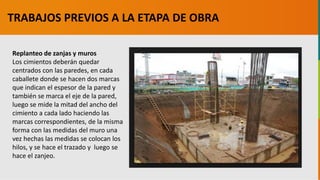

Replanteo de zanjas y muros
Los cimientos deberán quedar
centrados con las paredes, en cada
caballete donde se hacen dos marcas
que indican el espesor de la pared y
también se marca el eje de la pared,
luego se mide la mitad del ancho del
cimiento a cada lado haciendo las
marcas correspondientes, de la misma
forma con las medidas del muro una
vez hechas las medidas se colocan los
hilos, y se hace el trazado y luego se
hace el zanjeo.
TRABAJOS PREVIOS A LA ETAPA DE OBRA

GC-F-004 V.01

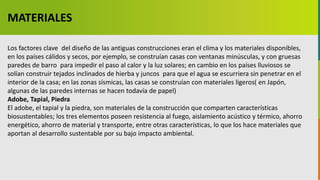

Los factores clave del diseño de las antiguas construcciones eran el clima y los materiales disponibles,
en los países cálidos y secos, por ejemplo, se construían casas con ventanas minúsculas, y con gruesas
paredes de barro para impedir el paso al calor y la luz solares; en cambio en los países lluviosos se
solían construir tejados inclinados de hierba y juncos para que el agua se escurriera sin penetrar en el
interior de la casa; en las zonas sísmicas, las casas se construían con materiales ligeros( en Japón,
algunas de las paredes internas se hacen todavía de papel)
Adobe, Tapial, Piedra
El adobe, el tapial y la piedra, son materiales de la construcción que comparten características
biosustentables; los tres elementos poseen resistencia al fuego, aislamiento acústico y térmico, ahorro
energético, ahorro de material y transporte, entre otras características, lo que los hace materiales que
aportan al desarrollo sustentable por su bajo impacto ambiental.
MATERIALES

GC-F-004 V.01

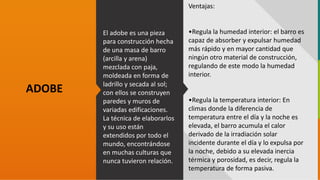

El adobe es una pieza
para construcción hecha
de una masa de barro
(arcilla y arena)
mezclada con paja,
moldeada en forma de
ladrillo y secada al sol;
con ellos se construyen
paredes y muros de
variadas edificaciones.
La técnica de elaborarlos
y su uso están
extendidos por todo el
mundo, encontrándose
en muchas culturas que
nunca tuvieron relación.
ADOBE
Ventajas:
•Regula la humedad interior: el barro es
capaz de absorber y expulsar humedad
más rápido y en mayor cantidad que
ningún otro material de construcción,
regulando de este modo la humedad
interior.
•Regula la temperatura interior: En
climas donde la diferencia de
temperatura entre el día y la noche es
elevada, el barro acumula el calor
derivado de la irradiación solar
incidente durante el día y lo expulsa por
la noche, debido a su elevada inercia
térmica y porosidad, es decir, regula la
temperatura de forma pasiva.

GC-F-004 V.01

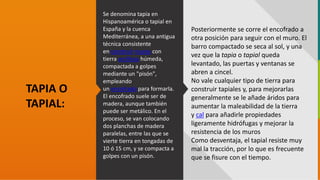

Se denomina tapia en
Hispanoamérica o tapial en
España y la cuenca
Mediterránea, a una antigua
técnica consistente
en construir muros con
tierra arcillosa húmeda,
compactada a golpes
mediante un "pisón",
empleando
un encofrado para formarla.
El encofrado suele ser de
madera, aunque también
puede ser metálico. En el
proceso, se van colocando
dos planchas de madera
paralelas, entre las que se
vierte tierra en tongadas de
10 ó 15 cm, y se compacta a
golpes con un pisón.
TAPIA O
TAPIAL:
Posteriormente se corre el encofrado a
otra posición para seguir con el muro. El
barro compactado se seca al sol, y una
vez que la tapia o tapial queda
levantado, las puertas y ventanas se
abren a cincel.
No vale cualquier tipo de tierra para
construir tapiales y, para mejorarlas
generalmente se le añade áridos para
aumentar la maleabilidad de la tierra
y cal para añadirle propiedades
ligeramente hidrófugas y mejorar la
resistencia de los muros
Como desventaja, el tapial resiste muy
mal la tracción, por lo que es frecuente
que se fisure con el tiempo.

GC-F-004 V.01

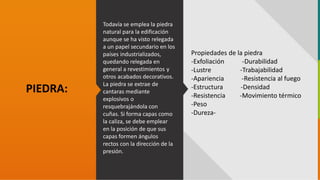

Todavía se emplea la piedra
natural para la edificación
aunque se ha visto relegada
a un papel secundario en los
países industrializados,
quedando relegada en
general a revestimientos y
otros acabados decorativos.
La piedra se extrae de
cantaras mediante
explosivos o
resquebrajándola con
cuñas. Si forma capas como
la caliza, se debe emplear
en la posición de que sus
capas formen ángulos
rectos con la dirección de la
presión.
PIEDRA:
Propiedades de la piedra
-Exfoliación -Durabilidad
-Lustre -Trabajabilidad
-Apariencia -Resistencia al fuego
-Estructura -Densidad
-Resistencia -Movimiento térmico
-Peso
-Dureza-

GC-F-004 V.01

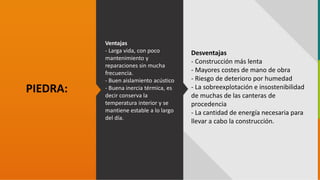

Ventajas
- Larga vida, con poco
mantenimiento y
reparaciones sin mucha
frecuencia.
- Buen aislamiento acústico
- Buena inercia térmica, es
decir conserva la
temperatura interior y se
mantiene estable a lo largo
del día.
PIEDRA:
Desventajas
- Construcción más lenta
- Mayores costes de mano de obra
- Riesgo de deterioro por humedad
- La sobreexplotación e insostenibilidad
de muchas de las canteras de
procedencia
- La cantidad de energía necesaria para
llevar a cabo la construcción.

GC-F-004 V.01

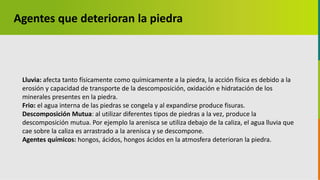

Lluvia: afecta tanto físicamente como químicamente a la piedra, la acción física es debido a la
erosión y capacidad de transporte de la descomposición, oxidación e hidratación de los
minerales presentes en la piedra.
Frio: el agua interna de las piedras se congela y al expandirse produce fisuras.
Descomposición Mutua: al utilizar diferentes tipos de piedras a la vez, produce la
descomposición mutua. Por ejemplo la arenisca se utiliza debajo de la caliza, el agua lluvia que
cae sobre la caliza es arrastrado a la arenisca y se descompone.
Agentes químicos: hongos, ácidos, hongos ácidos en la atmosfera deterioran la piedra.
Agentes que deterioran la piedra

GC-F-004 V.01

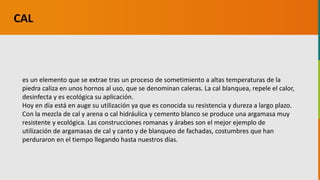

es un elemento que se extrae tras un proceso de sometimiento a altas temperaturas de la
piedra caliza en unos hornos al uso, que se denominan caleras. La cal blanquea, repele el calor,
desinfecta y es ecológica su aplicación.
Hoy en día está en auge su utilización ya que es conocida su resistencia y dureza a largo plazo.
Con la mezcla de cal y arena o cal hidráulica y cemento blanco se produce una argamasa muy
resistente y ecológica. Las construcciones romanas y árabes son el mejor ejemplo de
utilización de argamasas de cal y canto y de blanqueo de fachadas, costumbres que han
perduraron en el tiempo llegando hasta nuestros días.
CAL

GC-F-004 V.01

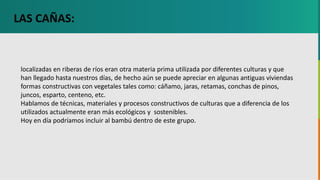

localizadas en riberas de ríos eran otra materia prima utilizada por diferentes culturas y que
han llegado hasta nuestros días, de hecho aún se puede apreciar en algunas antiguas viviendas
formas constructivas con vegetales tales como: cáñamo, jaras, retamas, conchas de pinos,
juncos, esparto, centeno, etc.
Hablamos de técnicas, materiales y procesos constructivos de culturas que a diferencia de los
utilizados actualmente eran más ecológicos y sostenibles.
Hoy en día podríamos incluir al bambú dentro de este grupo.
LAS CAÑAS:

GC-F-004 V.01

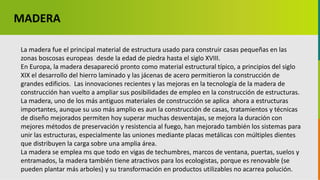

La madera fue el principal material de estructura usado para construir casas pequeñas en las
zonas boscosas europeas desde la edad de piedra hasta el siglo XVIII.
En Europa, la madera desapareció pronto como material estructural típico, a principios del siglo
XIX el desarrollo del hierro laminado y las jácenas de acero permitieron la construcción de
grandes edificios. Las innovaciones recientes y las mejoras en la tecnología de la madera de
construcción han vuelto a ampliar sus posibilidades de empleo en la construcción de estructuras.
La madera, uno de los más antiguos materiales de construcción se aplica ahora a estructuras
importantes, aunque su uso más amplio es aun la construcción de casas, tratamientos y técnicas
de diseño mejorados permiten hoy superar muchas desventajas, se mejora la duración con
mejores métodos de preservación y resistencia al fuego, han mejorado también los sistemas para
unir las estructuras, especialmente las uniones mediante placas metálicas con múltiples dientes
que distribuyen la carga sobre una amplia área.
La madera se emplea ms que todo en vigas de techumbres, marcos de ventana, puertas, suelos y
entramados, la madera también tiene atractivos para los ecologistas, porque es renovable (se
pueden plantar más arboles) y su transformación en productos utilizables no acarrea polución.
MADERA

GC-F-004 V.01

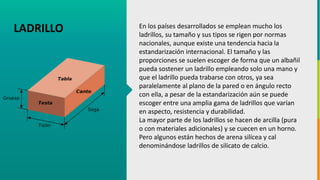

En los países desarrollados se emplean mucho los
ladrillos, su tamaño y sus tipos se rigen por normas
nacionales, aunque existe una tendencia hacia la
estandarización internacional. El tamaño y las
proporciones se suelen escoger de forma que un albañil
pueda sostener un ladrillo empleando solo una mano y
que el ladrillo pueda trabarse con otros, ya sea
paralelamente al plano de la pared o en ángulo recto
con ella, a pesar de la estandarización aún se puede
escoger entre una amplia gama de ladrillos que varían
en aspecto, resistencia y durabilidad.
La mayor parte de los ladrillos se hacen de arcilla (pura
o con materiales adicionales) y se cuecen en un horno.
Pero algunos están hechos de arena silícea y cal
denominándose ladrillos de silicato de calcio.
LADRILLO

GC-F-004 V.01

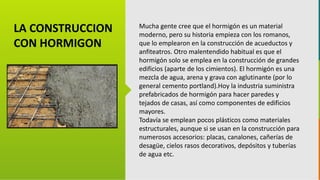

Mucha gente cree que el hormigón es un material
moderno, pero su historia empieza con los romanos,
que lo emplearon en la construcción de acueductos y
anfiteatros. Otro malentendido habitual es que el
hormigón solo se emplea en la construcción de grandes
edificios (aparte de los cimientos). El hormigón es una
mezcla de agua, arena y grava con aglutinante (por lo
general cemento portland).Hoy la industria suministra
prefabricados de hormigón para hacer paredes y
tejados de casas, así como componentes de edificios
mayores.
Todavía se emplean pocos plásticos como materiales
estructurales, aunque si se usan en la construcción para
numerosos accesorios: placas, canalones, cañerías de
desagüe, cielos rasos decorativos, depósitos y tuberías
de agua etc.
LA CONSTRUCCION
CON HORMIGON

Sistema constructivo tradicional

Más contenido relacionado

La actualidad más candente

Similar a Sistema constructivo tradicional

Más de Ronny Cardenas

Último

Sistema constructivo tradicional
